GEBRUIKSAANWIJZING LRS 93 M FESTOOL

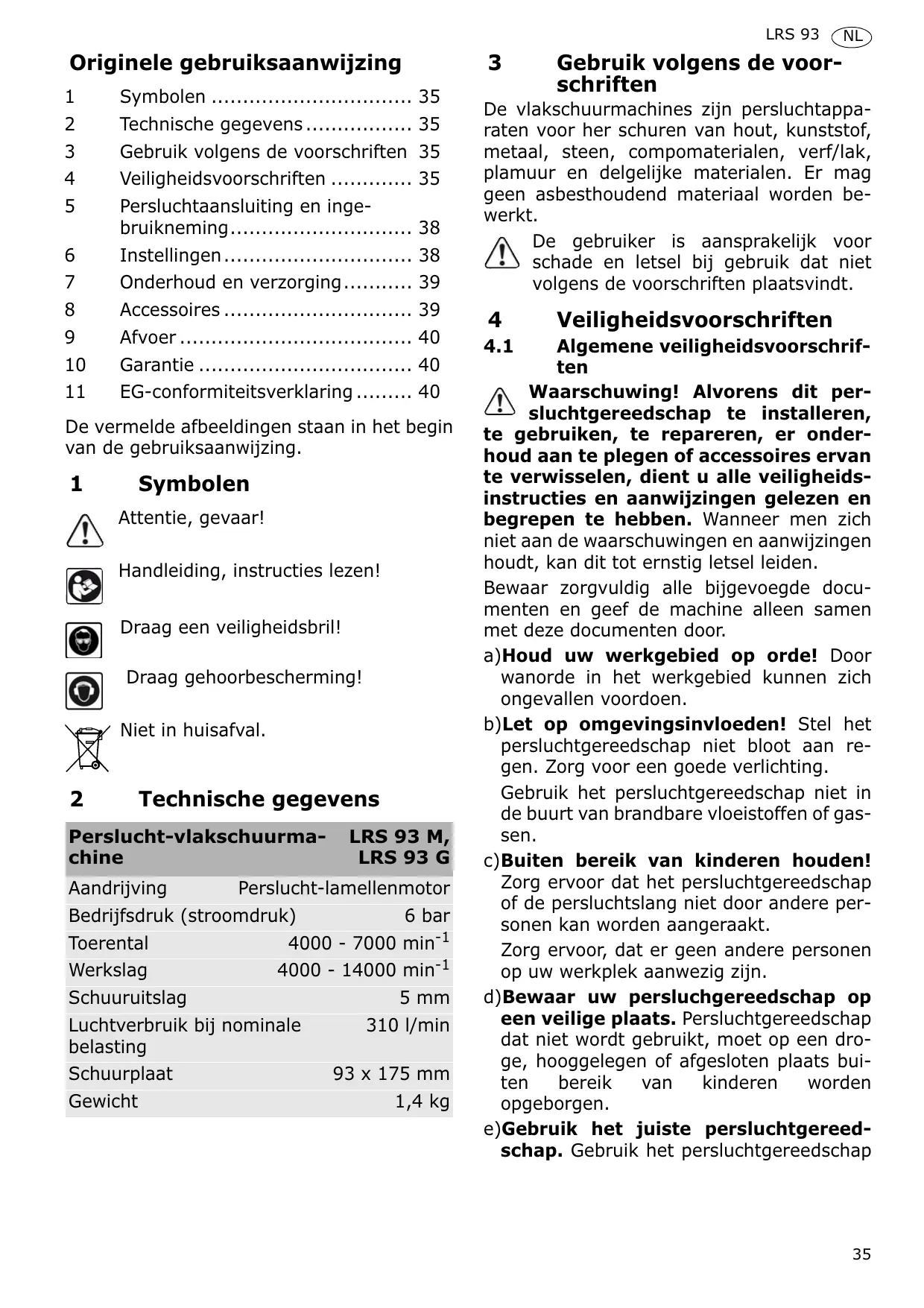

Originele gebruiksaanwijzing

1 Symbolen 35
2 Technische gegevens 35
3 Gebruik volgens de voorschriften 35
4 Veiligheidsvoorschriften 35
5 Persluchtaansluiting en ingebruikneming 38
6 Installingen 38
7 Onderhoud en verzorging. 39
8 Accessoires 39
9 Afvoer 40
10 Garantie 40
11 EG-conformiteitsverklaring 40

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

1 Symbolen

Attentie, gevaar!

Handleiding, instructies lezen!

Draag een veiligheidsbril!

Draag gehoorbescherming!

Niet in huisafval.

Perslucht-vlakschuurma-chine	LRS 93 M,LRS 93 G
Aandrijving	Perslucht-lamellenmotor
Bedrijfsdruk (stroomdruk)	6 bar
Toerental	4000 - 7000 min-1
Werkslag	4000 - 14000 min-1
Schuuruitslag	5 mm
Luchtverbruik bij nominalebelasting	310 l/min
Schuurplaat	93 x 175 mm
Gewicht	1,4 kg

3 Gebruik volgens de voorschriften

De vlakschuurmachines zijn persluchtapparaten voor her schuren van hout, kunststof, metaal, steen, compomaterialien, verf/lak, plamuur en delgelijke materialen. Er mag geen asbesthoudend materiaal worden bewerkt.

De gebruiker is aansprakelijk voor schade en letsel bij gebruik dat Niet volgens de voorschriftenplaatsvindt.

4 Veiligheidsvoorschriften

4.1 Algemene veiligheidsvoorschriften

Waarschuwing! Alvorens dit persluchtgereedschap te installereren, te gebruiken, te repareren, er onderhoud aan te plegen of accessoires ervante verwisselen, dient u alle veiligheids-instructies en aanwijzingen gelezen en begrepen te hebben. Wanner men zich Niet aan de waarschuwingen en aanwijzingenhoudt, kan dit tot ernstig letsel leiden.

Bewaar zorgvuldig alle bijgevoegde documents en geef de machine alleen samen met deze documenten door.

a)Houd uw werkgebied op orde! Door wanorde in het werkgebied konnen zich ongevallen voordoen.
b)Let op omgevingsinvloeden! Stel het persluchtgereedschap Niet bloot aan re-gen. Zorg voor een goede verlichting.

Gebruik het persluchtgereedschap nicht in de buurt van brandbare vloeistoffen of gassen.

c) Buiten bereik van kinderen houden!

Zorg ervoor dat het persluchtgereedschap of de persluchtslang Niet door andere personen kan worden aangeraakt.

Zorg ervoor, dat er geen andere personen op uw werkplek aanwezigহn.

d) Bewaar uw persluchgereedschap op een veilige plaats. Persluchtgereedschap dat Niet worden gezruikt, moet op een droge, hooggelegen of afgesloten plaats buiten bereik van kinderen worden opgeborgen.
e)Gebruik het juiste persluchtgereed-schap. Gebruik het persluchtgereedschap

niet voor doeleinden, waaroor het Niet bedoeld is.

f) Draag geschikte werkkleding. Draag geen loshangende kleding of sieraden. Zij hunnen door bewegende delen worden meegenomen. Tijdens werkzaamheden buitenshuis worden rubber handschoenen en schoeisel waarmee u Niet uitglijtdt aanbevolen.
Draag een haarnetje als u lang haar hebt.
g)Draag een veiligheidsbril. Gebruik tijdens werkzaamheden die veel stof produceren een stofmasker.
h)Sluit een stofafzuinstallatie aan.

Overtuig u ervan, dat alle aanwezige stofafzuig-voorzieningen zijn aangesloten en correct worden gebruikt.

Neem de regionale veiligheidsinstrumenties voor gezondheidsbedreigende stoffen en dampen in acht.

Bedien het persluchtgereedschap en voer het onderhoud eraan uit volgens de aanbevelingen in deze handleiding en gebruik de door Festool aangeboden accessoires en aanbouwdelen om het vrijkomen van stof en damp tot een minimum te beperken.

Voer de afzuiglucht zo af, dat in een stoffige omgeving zo min möglichst stof opstuift.

i) Gebruik de persluchtslang Niet voor doeleinden, waaroor deze Niet is bedoeld. Draag het persluchtgereedschap in geen geval aan de persluchtslang.

Beschem de persluchtslang gegen但它, olie en scherpe delen.

Richt de luchtstroom nooit op uzelf of andere Personen.

j) Maak het werkstuk vast. Gebruik klemmen of een bankschoef, om het werkstuk vast tezetten.

Het werkstuk wordt dan steviger vastgehonden dan wanneer het met de hand zou worden vastgehonden en bovendien heeft

u dan uw handen vrij om aan het persluchtgereedschap te bedieren.

k)Neem geen abnormale lichaams-hou-ding aan. Zorg ervoor dat u veilig staat en altijd in evenwicht bent.
I) Verzorg uw gereedschap goed! Houd het zaaggereedschap scherp en schoon om beter en veiligiger te kunnen werken.

Neem de instructies voor het smeren en wisselen van gereedschap in acht.

Controller de persluchtslang regelmatig en LAST deze door een erkend vakman verrangen, wonneer deze is beschadigd.

Houd de handgrepen droog, schoon en vrij van olie en vet.

m)Koppel de persluchtslang los van de persluchtaanvoer. Wanneer het persluchtgereedschap Niet worden gebruikt, voor onderhoudswerkzaamheden en wanneer het gereedschap (bijv. zaagblad, boor of freesmachine) worden verwisseld.
n)Laat geen gereedschapsleutel in het gereedschap steken. Controller voor het inschakelen of de sleutel en het instelgereedschap verwijderd�.
o)Voorkom dat het apparaat onbedoeld start. Draag op de persluchtaanvoer aangesloten gereedschap Niet met de vinger op de drukschakelaar.

Wees er zeker van, dat de schakelaar bij het aansluiten van de persluchtslang op de persluchtaanvoer is uitgeschakeld.

p) Wees opmerkzaam! Wees u bewust van wat u doet. Ga verstandig te werk.

Gebruik het elektrische gereed-schap al-leen wanner u geconcentreerd bent.

Het bedienings- en onderhoudspersoneel dient fysiek in staat te zijn de grootte, de afmetingen en het vermogen van de machine te hanteren

q) Controller het persluchtgereedschap op eventuele beschadigingen. Voordatu het persluchtgereedscap verder gelebruikt,要去en veiligheidsvoorzieningen oflicht beschadigde onderdelen op een vlekeloze en reglementaire werkung worden onderzocht.

Controller of de bewegende delen vlekko-loos functioneren en Niet vastzitten en of er onderdelen beschadigd zich.

Alle onderdelen要去en correct zijn gezemonteerd en aan alle voorwaarden vol-

doen, om er zeker van teijken, dat het persluchtgereedschap vlekkeloos werkt.

Beschadigde beveiligingen en onderdelen要去 op deskundige wijze door een erkende servicewerkplaats worden gerepareerd of verrangen, indien in de gebruiksaanwijzing niets anders staat aangegeven.

Beschadigde schakelaars要去en door een service-werkplaats worden verrangen.

Gebruik geen persluchtgereedschap, waar bij de schakelaar Niet aan- en uitgeschakeld kan worden.

r) LET OP! Gebruik alleen accessoires of extra apparaten, die in de gebruiksaanwijz ing worden vermeld of door de fabrikant worden aanbevolen (catalogus). Het gebruik van ander gereedschap en andere accessoires kan gevaar van letsel voor u inhouden.
s)Laat uw persluchtgereedschap dooreen vakman repareren. Dit persluchtgereedschap voldoet aan de desbetreffendeveiligheidsvoorschriften. Reparaties kunnen alleen door een vakman worden uitgevoerd, in alle andere geallen konnen erongelukken voor de gebruiker ontstaan.
t) Dit persluchtgereedschap mag alleen door gekwalificeerde en geschoolde personen geinstalleerd, ingesteld en gebrukt worden. Door gebrek aan kwalificatie en scholing ontstaat een grotere kans op ongelukken.
u)Aan dit persluchtgereedschap mogen geen wijzigingen worden aangebracht. Wijzigingen können de effectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de bediener verhogen.
v)Houd de machine in een juiste stand. Wees erop voorbereid de normale of plotselinge bewegingen op te vangen - houd beiden handen gereed.

4.2 Machinespecifieke veiligheids-voorschriften

• Ontstaan er bij het schuren explosieve of zelfontbrandende stoffen, dan dieren de verwerkingsinstrumenties van de producent van het materiaal onvoorwaardelijk in acht te worden genomen.
• Wanneer er bij het schuren stoffen vrijkoemen, die schadelijk zijn voor de gezondheid,要去 de machine op een geschikte

afzuigvoorziening worden aangesloten en bovendien要去en de veiligheidsvoorschriften voor de desbeteffende stof in acht worden genomen.

• De werkdruk mag nicht hoger� dan 6,5 bar.
• De machine mag alleen in combinatie met schuurpapier worden gezruikt. Schuurrelementen of doorslijpschijven zichn Niet toegestaan.
• Werk alleen met goed gezuiverde perslucht. U kunt er van uitgaan dat dit het geval is, wanneer u de Festool-toevoerenheid VE gelebruikt.
• Draag een passende persoonlijke veriligeidsuitrusting: gehoorbescherming, veriligeidsbril, stofmasker bij werkzaamheden waar bij stof vrijkomt en veriligeidshandschoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.
• Het toelaatbare toerental van de accessoires dient minstens zo groot te zichn als het maximale toerental dat op de machine is aangegeven. Accessoires die sneller draaien dan toegestaan, können stukspringen.
• Ga in een onbekende omgeving voorzichtig te werk. Er kan sprekeলen van verborgen gevaar door stroom- of andere voedingsleidingen. Verzeker u ervan, dat er geen elektrische, gaspijp- of andere leidingen aanwezigলen die in geval van beschadiging door het gebruik van de machine tot een gevaarlijke situatie kuren leiden.

4.3 Restrisico's

Ook wonneer men zich aan alle relevante bouwvoorschriften houdt, kunden zich bij gebruik van de machine nog gevaarlijke situatuies voordoen, bijv. als gevolg van:

• Het wegliegen van werkstukdelen,
• Het wegliegen van werkstukdelen bij beschadigd gereedschap,
  Geluidsemissie,
• Houtstofemissie.

4.4 Emissiewaarden

De volgens EN ISO 15744/EN ISO 8662 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveauu L_PA = 70 ~dB(A)

Geluidsvermogenniveauu L_WA = 81 dB(A)

Meetonzekerheidstoeslag K = 3 dB

VOORZICHTIG

Geluid dat bij het werk opttreedt Beschadiging van het gehoor

Draag gehoorbescherming!

De volgens EN ISO 15744/EN ISO 8662 bepaalde waarden bedragen gewoonlijk:

Beoordeelde acceleratie < 2.5m / s^2

Onzekerheid K = 1,5 ~m / s^2

De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dwellen voor de machinevergelijking. Aan de hand van deze waarden kan ook een voorlopige inschatting van de trillings- en geluidsbelastingijdens het gebruik worden gemaakt.

De aangegeven emissiewaarden gelden voor de belangrijkke toepassingen van het persluchtgereedschap. Wordt het persluchtgereedschap beschier voor andere toepassingen of met ander inzetgereedschap gebruikt, of is het onvoldoende onderhonden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werktijd aanzienlijk worden verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordeeling ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. De belasting over de totale werkperiode kan op deze manier aanzienlijk worden verminderd.

5 Persluchtaansluiting en ingebruikneming

VOORZICTIG

Gevaar voor letsel

Let er bij het aansluiten van de persluchtaanvoer op, dat het persluchtgereedschap is uitgeschakeld.

5.1 Het zuiveren van perslucht

Om er zeker van teijken, dat het Festool-persluchtgereedschap vlekkeloos werkkt, moeter steeds met de Festool-toevoerenheid worden gewerkt. De toevoerenheid bestaatuit filter, regelaar, condensaatafvoer en oliernen zorgt voor schone, geoliede perslucht

zonder condensaat. De oliér要去 waar bij dusdanig worden afgesteld, dat er bijv. één koer per 7 - 10 minutes een druppel olie aan de perslucht要去 worden toegevoegd.

Schade, die ontstaan is door gebrekkige zuivering van de perslucht, valt nicht onder de garantiebepaling.

① Bij gezbruik van maximaal twee stuks Festool-persluchtgereedschap adviseren wij de toevoereenheid met een 3/8 "-aansluiting.

Voor de persluchtaanvoer要去e n compressor worden gezruikt, die minimaal 500 l/ min kan verpompen bij een werkdruk van 6 bar.

De diameter van het leidingensystem moet groot genoeg (minimaal 9 mm)�n.

5.2 Aansluiting IAS 2-slang

De schuurmachine is een persluchtgereed-schap, dat op het Festool-IAS 2-system kan worden aangesloten. De slangen in dit slangensysteme waarverantwoordelijk voor drie functies:

persluchaanvoer [1-1]
retourlucht [1-2]
- stofafzuiiging [1-3]

Aansluiten en ontkoppelen - zie figuur [5].

5.3 In-/Uitschakelen

Door de hendel [2-1] over te halen, wordt het persluchtgereedchap ingeschakeld. Wonneer de hendel weeR wordt losgelaten, wordt de machine weeR uitgeschakeld.

6 Installingen

VOORZICTIG

Gevaar voor letsel

Voor alle werkzaamheden aan de machine要去 deze telkens worden losgekoppeld van de persluchtaanvoer.

6.1 Elektronica

Toerentalregeling

Het toerental kan met de stelknop [2-2] traploosussen 4000 - 7000 min ^-1 ingesteld worden.

Hiermee=kunt u de freessnelheid van het betreffende materiaal optimaal aanpassen.

6.2 Schuur-accessoires bevestigen

Bij de vlakschuurmachines LRS 93 M en LRS 93 Gkest U kiezen tussen twee soorten papierbevestiging:

Begin aan de achechterkant.
Open het klemmechanisme [4-1] door de spanhendel te verzetten.
Schuurpapier erin duwen tot aanslag [4-2] en de spanhendel in de originele stand terugzetten.
Schuurpapier op de schuurvoet leggen,
haar voren vast aantrekken en aan de voorkant erin spannen.

Schuurmiddelen met StickFix bevestig- gen

Op de StickFix steUNSchnitt en schuurzool kan het waarvoor geschikte StickFix schuurpapieren en StickFix schuurblies snel en eenvoudig bevestigd worden.

Druk de zichklevende schuur-accessoires op de steunschijf.

6.3 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

Stof kan gevaarlijk zijn voor de gezondheid. Werk waarom nooit zonder afzuiging.
Volg bij het afzuiigen van gezondheidsbedreigende stoffen.altijd de nationale voorschriften.

Het schuurstof worden door de afzuigkanalen in de steunschijfrechtstreeks van de werkplek wegbezogen.

Om een optimale stofafzuiig ing te garanderen, adviseren wij gebruik te make n van Festool-afzuigapparaten met aan-/uitschakeltechniek voor persluchtmachines te gebruiken.

Om schade aan de persluchtmotor te voorkomen mag het persluchtgereedschap in stilstand Niet worden afgezogen.

7 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel

Voor alle onderhouds- en reparatiewerkzaamheden aan de machine moet deze telkens worden losgekoppeld van de persluchtaanvoer!
Alle onderhouds- en reparatiewerkzaam-heden, waarvoor het vereist is het motorhuis te openen, mogen alleen door een geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

7.1 Lamellen

Na ca. 500 bedrijfsuren raden wij u aan de lamellen van de motor te lately verrangen.

7.2 Smering

Wanner de machine langerearendtstil-gestaan, bijvoorbeeld na het weekend, moet de persluchtaansluiting [5-1] van de machi-ne van 1 tot 2 druppels smeerolie worden voorzien.

7.3 Vervangen van de geluidsdemper

Om het vermogen van het persluchtwerktuig te behouden, moet de geluidsdemper op het IAS 2-aansluitstuk regelmatig door een neue worden verrangen.

7.4 Het reinigen van de afzuigkanalen

Wij raden u aan eén maal per week (met name bij het schuren van plamuur op basis van kunsthars) de afzuigkanalen in de machine [3] met eenkleine flessenborstel of een stoffen lap te reinigen. Hiervoor要去 deschuurplaat met de vier schroeven losgemakt worden.

8 Accessoires

Maak uitsluitend gebruik van de voordezemachinembestemde originele Festool-accessoires en het Festool-verbruiksmaterialial,omdat deze systeemcomponenten optimaal op elkaar zich afgestemd. Bij het gebruik van accessoires en verbruiksmaterialiaal van andere leveranciers is een kwalitatieve beinvloeding van de werkresultaten en een beperking van de garantieaanspraken waarschijnlijk. Alaar gelang de toepassing kan de slijtage van de machine of de persoonlijke belasting van uzelf toenemen. Bescherm.daarom uzelf,

uw machine en uw garantieaanspraken door uitsluitend gebruik te makev van originele Festool-accessoires en Festool-verbruiksmateriaal!

Festool biedt voor elke toepassing de juiste accessoires en het meest geschikte schuuren polijstmateriaal.

De bestelnummers voor accessoires en gereedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com.

9 Afvoer

Geef elektrisch gereedschap nicht met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem waar bij de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtig 2002/96/EG dieren oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijkste wijze te worden afgevoerd.

10 Garantie

Voor onsze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijkke bepalingen, minstens darüber 12 maanden. Binnen de lidstaen van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schadeveroorzaakt door de gebruiker of door gebruik ingaande gegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop bekend was, blijft uitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van Niet-originele accessoires en verbruiksmaterialien (bijv. schuurschijven) worden nicht in aanmerking genomen.

Klachten können alleen aanvaard worden als het toestel volledig maar de leverancier ofaar een geauthoriseerde Festool-klantendienstwerkplaats teruggestuurd worden. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Voor het overige gelden de actuèle garantiebepalingen van de fabrikant.

Opmerking

Wegens de permanente onderzoeks- en ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehonden.

11 EG-conformiteitsverklaring

Perslucht-vlakschuur-machine	Serienr.
LRS 93 M	692049
LRS 93 G	692050
Jaar van de CE-markering:2000

Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgende richtlijnen en normen:

EN 792-8 volgens de bepalingen van derichtlijnen 98/37/EG (tot 28 dec. 2009), 2006/42/EG (vanaf 29 dec. 2009).

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

p9a. D. Jd aannn Slinw

Hoofd onderzoek, ontwikkeling en technische documentatie

11.01.2010

REACH voor producten, accessoires en verbruiksmaterialiaal van Festool:

REACH is de sinds 2007 in heel Europa toe-passelijke chemicalienverordering. Wij als „downstream-gebruiker“, dus als fabrikant van producten,+zijn ons bewust van once informatieplicht gegenover once klanten. Om u.altijd over de meest actuèle stand van zaken op de hoogte te houden en over möglichke stoffen van de kandidatenlijst in once producten te informeren, hebben wij de volgende website voor u geopend:

www.festool.com/reach
