BEDIENUNGSANLEITUNG KBKA 65 FESTOOL
Festool Group GmbH & Co. KG
Wertstraße 20
D-73240 Wendlingen
Tel.: +49 (0)7024/804-0
Telefax: +49 (0)7024/804-20608
www.festool.com
FESTOOL
| D | Originalbetriebsanleitung 6 | |
| GB | Original operating manual | 9 |
| F | Notice d’utilisation d’origine 12 | |
| E | Manual de instrucciones original | 16 |
| I | Istruzioni per l’uso originali | 19 |
| NL | Originele gebruiksaanwijzing 22 | |
| S | Originalbruksanvisning 25 | |
| FIN | Alkuperäiset käyttöohjeet 28 | |
| DK | Original brugsanvisning 31 | |
| N | Originalbruksanvisning 34 | |
| P | Manual de instruções original 37 | |
| RUS | Оригинальное руководство по эксплуатации 41 | |
| CZ | Originální návod k použití 45 | |
| PL | Oryginalna instrukcja eksploatacji 48 |
KB-KA 65

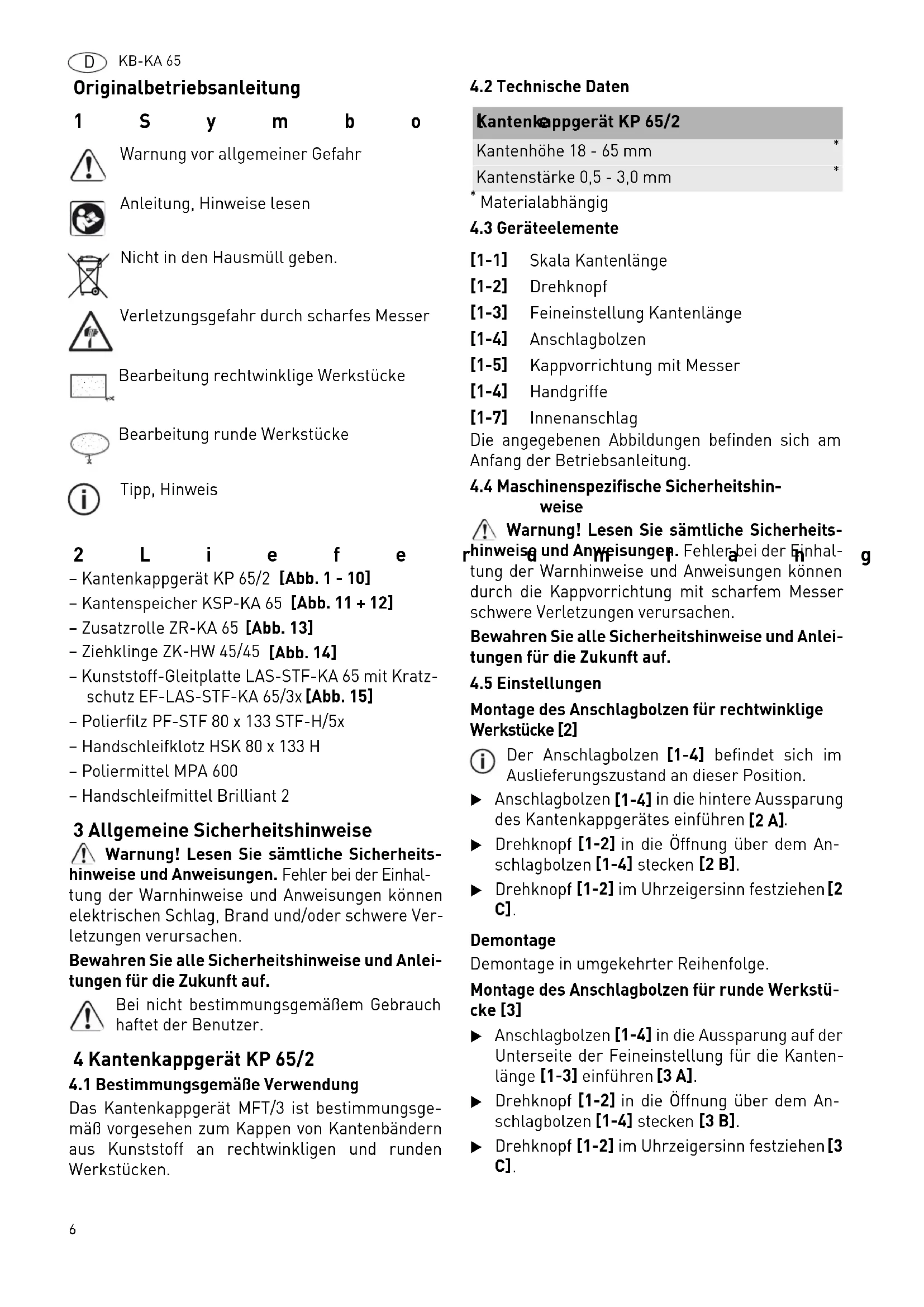

Originalbetriebsanleitung
1 S y m b o
Warnung vor allgemeiner Gefahr
Anleitung, Hinweise lesen
Nicht in den Hausmüll geben.
Verletzungsgefahr durch scharfes Messer
Bearbeitung rechtwinklige Werkstücke
Bearbeitung runde Werkstücke
Tipp, Hinweis

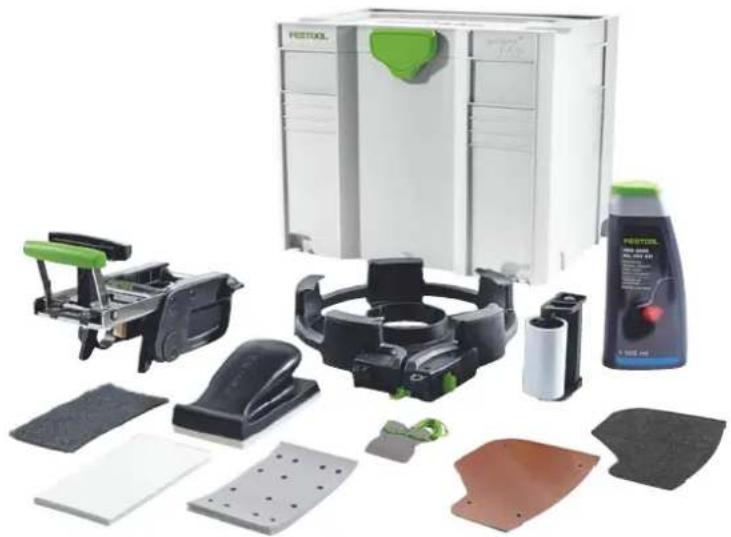

2 L i e f e
- Kantenkappgerät KP 65/2 [Abb. 1 - 10]
- Kantenspeicher KSP-KA 65 [Abb. 11 + 12]
- Zusatzrolle ZR-KA 65 [Abb. 13]
- Ziehklinge ZK-HW 45/45 [Abb. 14]
- Kunststoff-Gleitplatte LAS-STF-KA 65 mit Kratzschutz EF-LAS-STF-KA 65/3x [Abb. 15]
- Polierfilz PF-STF 80 x 133 STF-H/5x
- Handschleifklotz HSK 80 x 133 H
- Poliermittel MPA 600
- Handschleifmittel Brilliant 2
3 Allgemeine Sicherheitshinweise
⚠️ Warnung! Lesen Sie sämtliche Sicherheitshinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anleitungen für die Zukunft auf.
Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.
4.1 Bestimmungsgemäße Verwendung
Das Kantenkappgerät MFT/3 ist bestimmungsgemäß vorgesehen zum Kappen von Kantenbändern aus Kunststoff an rechtwinkligen und runden Werkstücken.
4.2 Technische Daten
Kantenhöhe 18 - 65 mm
Kantenstärke 0,5 - 3,0 mm
* Materialabhängig
4.3 Geräteelemente
[1-1] Skala Kantenlänge
[1-2] Drehknopf
[1-3] Feineinstellung Kantenlänge
[1-4] Anschlagbolzen
[1-5] Kappvorrichtung mit Messer
[1-4] Handgriffe
[1-7] Innenanschlag
Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.
4.4 Maschinenspezifische Sicherheitshinweise
⚠️ Warnung! Lesen Sie sämtliche Sicherheits-hinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen können durch die Kappvorrichtung mit scharfem Messer schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anleitungen für die Zukunft auf.
4.5 Einstellungen
Montage des Anschlagbolzen für rechtwinklige Werkstücke [2]
Der Anschlagbolzen [1-4] befindet sich im Auslieferungszustand an dieser Position.
Anschlagbolzen [1-4] in die hintere Aussparung des Kantenkappgerätes einführen [2 A].
Drehknopf [1-2] in die Öffnung über dem Anschlagbolzen [1-4] stecken [2 B].
Drehknopf [1-2] im Uhrzeigersinn festziehen [2C].
Demontage
Demontage in umgekehrter Reihenfolge.
Montage des Anschlagbolzen für runde Werkstücke [3]
Anschlagbolzen [1-4] in die Aussparung auf der Unterseite der Feineinstellung für die Kantenlänge [1-3] einführen [3 A].
Drehknopf [1-2] in die Öffnung über dem Anschlagbolzen [1-4] stecken [3 B].
▶ Drehknopf [1-2] im Uhrzeigersinn festziehen [3 C].
Drehknopf [1-2] durch eine halbe Drehung gegen den Uhrzeigersinn wieder lockern, so dass sich die Feineinstellung für die Kantenlänge [1-3] leicht bewegen lässt [3 D].
Demontage
Demontage in umgekehrter Reihenfolge.
i Serienfertigung: Bei runden Werkstücken mit demselben Radius kann die Position der Kappvorrichtung mit Messer [1-5] für alle Kantenbänder gleich eingestellt werden.
Vorgang „Kantenband kappen“ (siehe Kapitel Kantenband kappen an runden Werkstücken).
Drehknopf [1-2] festziehen bevor das Kantenband gekappt wird.
Die Position der Kappvorrichtung mit Messer[1-5] ist nun für alle weiteren Kantenbänder gleich eingestellt und fixiert.
Vorgang „Kantenband kappen“ (siehe Kapitel Kantenband kappen an runden Werkstücken).
Drehknopf [1-2] festziehen bevor das Kantenband gekappt wird.
Die Position der Kappvorrichtung mit Messer[1-5] ist nun für alle weiteren Kantenbänder gleich eingestellt und fixiert.
4.6 Arbeiten mit dem Gerät
Kantenband kappen an rechtwinkligen Werkstücken
Anschlagbolzen [1-4] montieren für rechtwinklige Werkstücke (siehe Kapitel Montage des Anschlagbolzen für rechtwinklige Werkstücke [2]).
Das überstehende Kantenband zwischen die Kappvorrichtung mit Messer [1-5] schieben [4].
Das Kantenkappgerät bis zum Anschlagbolzen [1-4] parallel an das Werkstück drücken [4].
▶ Die Handgriffe [1-4] zusammendrücken und das Kantenband kappen [5].
Vorsicht, scharfes Messer! Verletzungsgefahr! Finger nicht zwischen die Kappvorrichtung mit Messer [1-5] halten.
Kantenband kappen an runden Werkstücken
Anschlagbolzen [1-4] montieren für runde Werkstücke (siehe Kapitel Montage des Anschlagbolzen für runde Werkstücke [3]).
Kantenband an das Werkstück leimen.
▶ Ca. 10 cm vor der Schnittstelle das Gerät mit dem Kantenband vom Werkstück wegbewegen.
▶ Bis zur Schnittstelle Klebstoff auftragen und das Kantenband vom Werkstück abstehen lassen, damit das Kantenband nicht am Werkstück angeleimt wird [6].
▶ Kantenband an der Schnittstelle markieren [6 B].
Das abstehende Kantenband über den Anschlagbolzen [1-4] laufen lassen und zwischen die Kappvorrichtung mit Messer [1-5] schieben [7].
Das Kantenkappgerät bis zum Anschlagbolzen [1-4] von vorne ans Werkstück drücken und das bereits angeleimte Kantenband am Innenanschlag [1-7] anstoßen lassen [7].
Das Kantenkappgerät so positionieren, dass sich die Markierung ungefähr zwischen der Kappvorrichtung mit Messer [1-5] befindet.
Mit der Feineinstellung für die Kantenlänge [1-3] kann eine genaue Justierung des Kantenbandes an der Markierung erfolgen [8].
An der Skala der Kantenlänge [1-1] ist erkennbar, ob mehr oder weniger vom Kantenband abgetrennt wird:
- Drehung im Uhrzeigersinn: Kantenband wird kürzer, es wird mehr vom Kantenband abgetrennt -
- Drehung gegen Uhrzeigersinn: Kantenband wird länger, es wird weniger vom Kantenband abgetrennt +
▶ Befindet sich die Markierung genau hinter dem Messer der Kappvorrichtung [1-5], die Handgriffe [1-4] zusammendrücken und das Kantenband kappen [9].
Vorsicht, scharfes Messer! Verletzungsgefahr! Finger nicht zwischen die Kappvorrichtung mit Messer [1-5] halten.
Nach dem Kappen das mit Klebstoff versehene Kantenband z. B. mit einem Heißluftföhn an das Werkstück anbringen.
4.7 Zubehör
Kappvorrichtung mit Messer
Die Kappvorrichtung mit Messer [1-5] ermöglicht einen präzisen und sauberen Schnitt.
- Nur scharfe und unbeschädigte Messer verwenden.
- Stumpfe oder beschädigte Messer wechseln.
Messer wechseln [10]
▶ Mit einem Kreuzschlitzschraubendreher die Schrauben [10-1] lösen.
▶ Messer [10-2] entfernen.
▶ Distanzblättchen [10-3] an der Position behalten.
▶ Messer [10-2] über die Distanzblättchen [10-3] legen.
▶ Mit einem Kreuzschlitzschraubendreher die Schrauben [10-1] festziehen.
5 Kantenspeicher KSP-KA 65
Bestimmungsgemäße Verwendung
Für die sichere Zuführung empfindlicher und dünner Kanten zum Kantenanleimer KA 65.
Sichere Zufuhr auch von langen Kanten ohne Beschädigung oder Verschmutzung.
Kantenlängen von bis zu 8 m (bei einer Kantendicke von 2 mm) möglich.
Einfache Maschinenführung auch bei langen Kan- ten.
6 Zusatzrolle ZR-KA 65
Bestimmungsgemäße Verwendung
Sicheres Verarbeiten von dicken und brüchigen Furnierkanten - durch größeren Biegeradius der Kante.
Für das Bekanten enger Radien und Formteile.
Bietet zusätzlichen Druckpunkt beim Aufleimen der Kante für stärkeren Andruck der Kante an das Plattenmaterial.
7 Ziehklinge ZK-HW 45/45
Bestimmungsgemäße Verwendung
Verputzen letzter Überstände nach dem Fräsen der Kante (Kunststoffkanten) ohne Beschädigung der Werkstückoberfläche.
Glätten von durch den Fräsvorgang entstandenen Messerschlägen (Radien R 1; R 1,5 und R 2 mm).
Kanten brechen, Radius anbringen und säubern bei dünnen Kunststoffkanten und Schrägkanten/Gehrungskanten (Radien R 1; R 1,5 und R 2 mm).
Optimale Führung der Ziehklinge durch die Auflage auf der angebrachten Kordel.
Äußerst langlebig und verschleißarm durch Vollhartmetall.
8 Kunststoff-Gleitplatte LAS-STF-KA 65 mit Kratzschutz EF-LAS-STF-KA 65/3x
Bestimmungsgemäße Verwendung
Für den Einsatz des Kantenanleimers auf empfindlichen oder hochglänzenden Oberflächen.
Mit StickFix zum schnellen und einfachen Aus- tausch der Filzauflage.
9 Polierfilz PF-STF 80 x 133 STF-H/5x
Bestimmungsgemäße Verwendung
Zum Aufpolieren von Hochglanzkanten in Kombination mit Politur MPA 6000 und Handschleifklotz HSK 80 x 133.
10 Handschleifklotz HSK 80x133 H
Bestimmungsgemäße Verwendung
Handschleifklotz zur Aufnahme von StickFix Schleifscheiben, Schleifvlies und Polierfilz in den Maßen 80 x 133 mm.
11 Poliermittel MPA 600
Bestimmungsgemäße Verwendung
Poliermittel MPA 600 zum aufpolieren von Hochglanzkanten mit dem Handschleifklotz und Polierfilz oder einer Festool Poliermaschine
12 Handschleifmittel Brilliant 2
Bestimmungsgemäße Verwendung
Passendes Handschleifmittel für Handschleifklotz Brilliant 2, Körnung P 320, zum Glätten von Fräsmarkierungen auf der Kante.
13 Zubehör
Nur von Festool zugelassenes Zubehör und Verbrauchsmaterial verwenden. Siehe Festool-Katalog oder www.festool.com.
Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/service
Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/service
14 Umwelt
Werfen Sie das Gerät nicht in den Hausmüll! Führen Sie die Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zu. Beachten Sie die geltenden nationalen Vorschriften.
Informationen zur REACH: www.festool.com/reach
