AF120 - Ventilateur CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de boîtier RGB
Marque	Corsair
Modèle	AF120 RGB SLIM
Dimensions	120 x 120 x 25 mm
Poids	Environ 150 g
Alimentation	4 broches PWM + SATA pour RVB
Vitesse de rotation	400 - 1500 tr/min (PWM)
Débit d'air	62 CFM
Niveau sonore	25 dBA
Pression statique	1,4 mmH2O
Nombre de LED	8 LED RVB adressables
Matériau du cadre	Plastique renforcé
Fonctions principales	Contrôle PWM, éclairage RVB, pilotage par iCUE
Connectique	Connecteur RVB 4 broches, prise PWM 4 broches
Compatibilité logicielle	iCUE (nécessite Lighting Node CORE)
Contenu de la boîte	1 ventilateur AF120 RGB SLIM, 1 Lighting Node CORE, vis de montage (courtes et longues), bandes de fixation
Entretien et nettoyage	Dépoussiérer avec un chiffon doux ou air comprimé. Ne pas utiliser de liquide.
Sécurité	Éteindre l'ordinateur et débrancher l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Vis de montage disponibles en option. L'unité n'est pas réparable par l'utilisateur.
Garantie	2 ans

FOIRE AUX QUESTIONS - AF120 CORSAIR

Comment installer le ventilateur AF120 RGB SLIM ?

Éteignez l'ordinateur, installez le Lighting Node CORE avec les bandes de fixation, montez le ventilateur à l'aide des vis courtes fournies (ou vis longues pour radiateur), puis connectez les câbles RVB et PWM.

Quels sont les câbles à brancher sur le ventilateur ?

Le ventilateur possède deux câbles : un connecteur PWM 4 broches pour l'alimentation et le contrôle de la vitesse, et un connecteur RVB 4 broches pour l'éclairage, à brancher sur le Lighting Node CORE.

Comment connecter le Lighting Node CORE à la carte mère ?

Branchez le câble USB 9 broches du Lighting Node CORE sur un connecteur USB 2.0 interne de la carte mère, et le connecteur SATA sur une prise SATA de l'alimentation.

Puis-je utiliser ce ventilateur sans contrôleur RVB ?

Non, le ventilateur nécessite un contrôleur comme le Lighting Node CORE pour l'éclairage RVB. Sans contrôleur, l'éclairage ne fonctionnera pas, mais le ventilateur peut tourner via la prise PWM.

Pourquoi mon ventilateur tourne-t-il en permanence à pleine vitesse ?

Si vous branchez la prise PWM sur une prise 3 broches, il tournera à pleine vitesse. Utilisez une prise 4 broches pour bénéficier du contrôle PWM.

Comment configurer l'éclairage RVB avec iCUE ?

Téléchargez et installez iCUE, sélectionnez « 8-LED Fan Series » dans la configuration Lighting du Lighting Node CORE, puis personnalisez les effets.

Combien de ventilateurs puis-je connecter au Lighting Node CORE ?

Le Lighting Node CORE prend en charge jusqu'à 6 ventilateurs AF120 RGB SLIM, connectés aux ports 1 à 6.

Puis-je installer ce ventilateur sur un radiateur de watercooling ?

Oui, utilisez les vis longues fournies pour le montage sur radiateur.

Comment nettoyer le ventilateur AF120 ?

Débranchez l'ordinateur, puis dépoussiérez le ventilateur avec un chiffon doux ou de l'air comprimé. Évitez tout liquide.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez les connexions : câble USB et SATA du Lighting Node CORE, et branchement RVB. Assurez-vous que le logiciel iCUE reconnaît le contrôleur et que les ventilateurs sont bien connectés dans l'ordre des ports.

MODE D'EMPLOI AF120 CORSAIR

A TOURNEVIS CRUCIFORME (vendu séparément)
B VIS DE MONTAGE COURTES POUR VENTILATEUR
C VIS DE MONTAGE LONGUES POUR VENTILATEUR (utilisées lors de l'installation de ventilateurs sur un radiateur)

INSTALLATION DU VENTILATEUR

1 ÉTEIGNEZ L'ORDINATEUR

Éteignez votre système avant d'installer le ventilateur AF120 RGB SLIM.

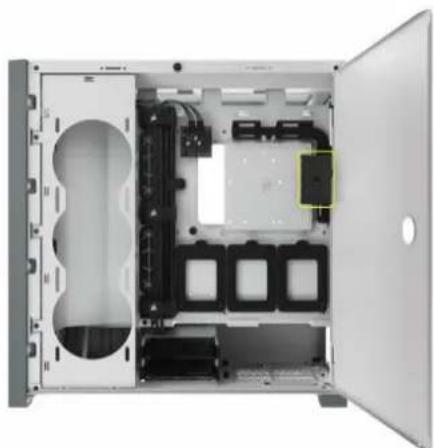

2 INSTALLATION DU LIGHTING NODE CORE

Trouvez un emplacement suffisamment
spacieux pour le Lighting Node CORE afin
que tous les cables des LED RGB des
ventilateurs atteignent le Lighting Node CORE,
puis installez-le avec les bandes
de fixation fournies.

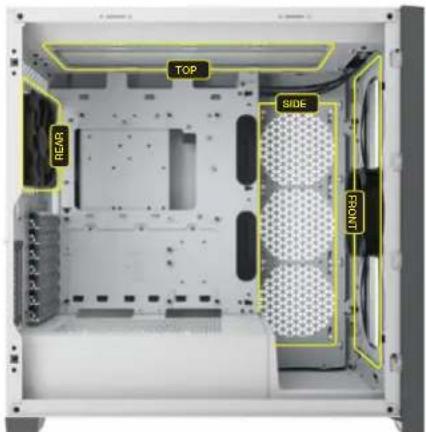

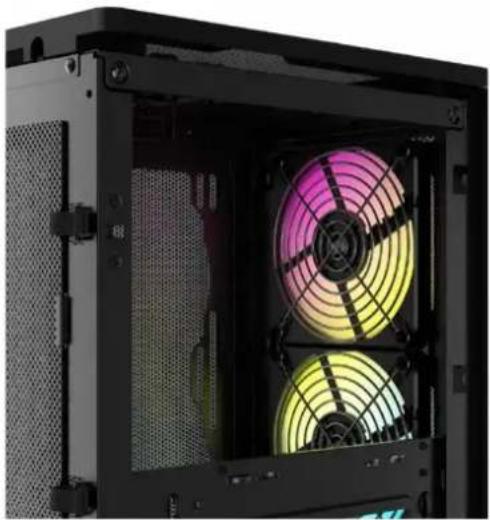

3 INSTALLLEZ LE VENTILATEUR AF120 RGB SLIM

Montez le ventilateur AF120 RGB SLIM à l'intérieur du boîtier à l'aide des vis de montage courtes fournies [B]. Les emplacements des supports pour ventilateur varient selon le fabricant du boîtier.

Veuillez utiliser les vis longues [C] si vous installez le ventilateur AF120 RGB SLIM sur un radiateur de refroidissement liquide.

INSTALLATION DU VENTILATEUR

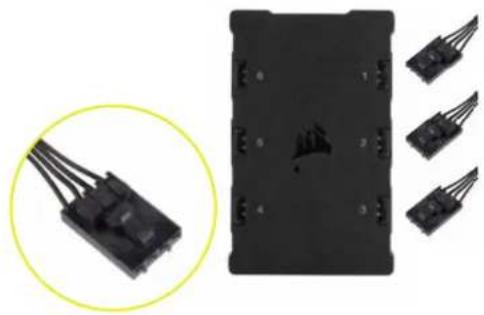

CONNEXION DU VENTILATEUR AU CONTROLLEUR RGB

Raccordez les connecteurs RGB à 4 broches de vos ventilateurs AF120 RGB SLIM au contrôleur Lighting Node CORE dans l'ordre du port 1 au port 6.

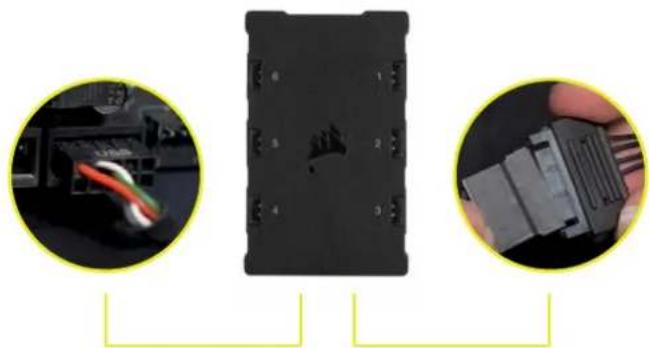

CONNEXION DU LIGHTING NODE CORE AU PC

Branchez le cable USB à neuf broches depuis le Lighting Node CORE sur un connecteur USB 2.0 interne disponible sur votre carte mère ou hub USB.
Connectez le connecteur d'alimentation SATA sur un connecteur SATA disponible de votre alimentation.

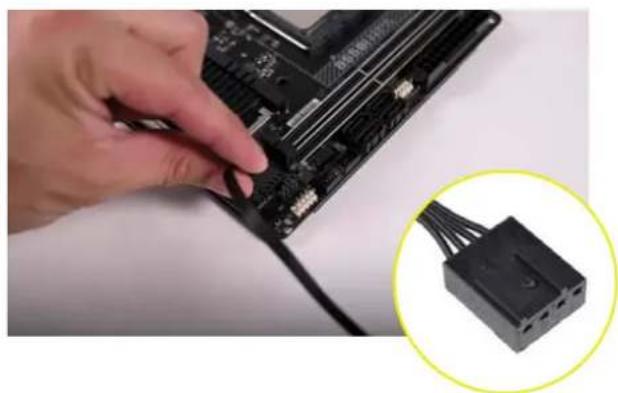

CONNEXION A L'ALIMENTATION

Branchez la prise PWM à quatre broches à une prise pour ventilateur à trois ou quatre broches (récommendé si disponible) libre sur votre carte mère ou contrôleur de ventilateur.
Vou puez utiliser les cables séparateurs de ventilateur (vendus séparation) si vous carte mère ou votre contrôleur de ventilateur ne possède pas assez de prises pour ventilateur.
En connectant la prise PWM à 4 broches à une prise pour ventilateur à 3 broches, votre ventilateur AF120 RGB SLIM tournera à pleine vitesse.

CONFIGURATION ICUE

7 INSTALLATION D'ICUE

Cliquez sur l'image pour télécharger la derniere version du logiciel iCUE de CORSAIR.

8 CONFIGURATION D'ICUE

Une fois iCUE installé, Sélectionnez «8-LED Fan Series» dans la page de configuration Lighting dans Lighting Node CORE.

9 RESSOURCES SUPPLEMENTaires

Consultez notre chaîne YouTube CORSAIR LAB afin d'obtenir plus de conseils et d'instructions pour exploiter au maximum vos nouveaux ventilateurs CORSAIR.
