AF120 - Ventilador CORSAIR - Manual de utilização gratuito

Tipo de produto	Ventilador de gabinete RGB
Marca	Corsair
Modelo	AF120 RGB SLIM
Dimensões	120 x 120 x 25 mm
Peso	Aproximadamente 150 g
Alimentação	4 pinos PWM + SATA para RGB
Velocidade de rotação	400 - 1500 rpm (PWM)
Fluxo de ar	62 CFM
Nível de ruído	25 dBA
Pressão estática	1,4 mmH2O
Número de LEDs	8 LEDs RGB endereçáveis
Material do quadro	Plástico reforçado
Funções principais	Controle PWM, iluminação RGB, controle via iCUE
Conectividade	Conector RGB de 4 pinos, plug PWM de 4 pinos
Compatibilidade de software	iCUE (requer Lighting Node CORE)
Conteúdo da caixa	1 ventilador AF120 RGB SLIM, 1 Lighting Node CORE, parafusos de montagem (curtos e longos), tiras de fixação
Manutenção e limpeza	Limpar com um pano macio ou ar comprimido. Não usar líquidos.
Segurança	Desligar o computador e desconectar a alimentação antes de qualquer intervenção.
Peças de reposição e reparabilidade	Parafusos de montagem disponíveis como opção. A unidade não é reparável pelo usuário.
Garantia	2 anos

Perguntas frequentes - AF120 CORSAIR

Como instalar o ventilador AF120 RGB SLIM?

Desligue o computador, instale o Lighting Node CORE com as tiras de fixação, monte o ventilador usando os parafusos curtos fornecidos (ou parafusos longos para radiador) e, em seguida, conecte os cabos RGB e PWM.

Quais são os cabos a conectar no ventilador?

O ventilador possui dois cabos: um conector PWM de 4 pinos para alimentação e controle de velocidade, e um conector RGB de 4 pinos para iluminação, a conectar no Lighting Node CORE.

Como conectar o Lighting Node CORE à placa-mãe?

Conecte o cabo USB de 9 pinos do Lighting Node CORE em um conector USB 2.0 interno da placa-mãe e o conector SATA em uma tomada SATA da fonte de alimentação.

Posso usar este ventilador sem controlador RGB?

Não, o ventilador requer um controlador como o Lighting Node CORE para iluminação RGB. Sem controlador, a iluminação não funcionará, mas o ventilador pode girar via o conector PWM.

Por que meu ventilador gira constantemente na velocidade máxima?

Se você conectar o conector PWM em um conector de 3 pinos, ele girará na velocidade máxima. Use um conector de 4 pinos para aproveitar o controle PWM.

Como configurar a iluminação RGB com iCUE?

Baixe e instale o iCUE, selecione « 8-LED Fan Series » na configuração de iluminação do Lighting Node CORE e personalize os efeitos.

Quantos ventiladores posso conectar ao Lighting Node CORE?

O Lighting Node CORE suporta até 6 ventiladores AF120 RGB SLIM, conectados às portas 1 a 6.

Posso instalar este ventilador em um radiador de watercooling?

Sim, use os parafusos longos fornecidos para montagem em radiador.

Como limpar o ventilador AF120?

Desconecte o computador e limpe o ventilador com um pano macio ou ar comprimido. Evite qualquer líquido.

O que fazer se o ventilador não acender?

Verifique as conexões: cabo USB e SATA do Lighting Node CORE e a conexão RGB. Certifique-se de que o software iCUE reconhece o controlador e que os ventiladores estão conectados na ordem das portas.

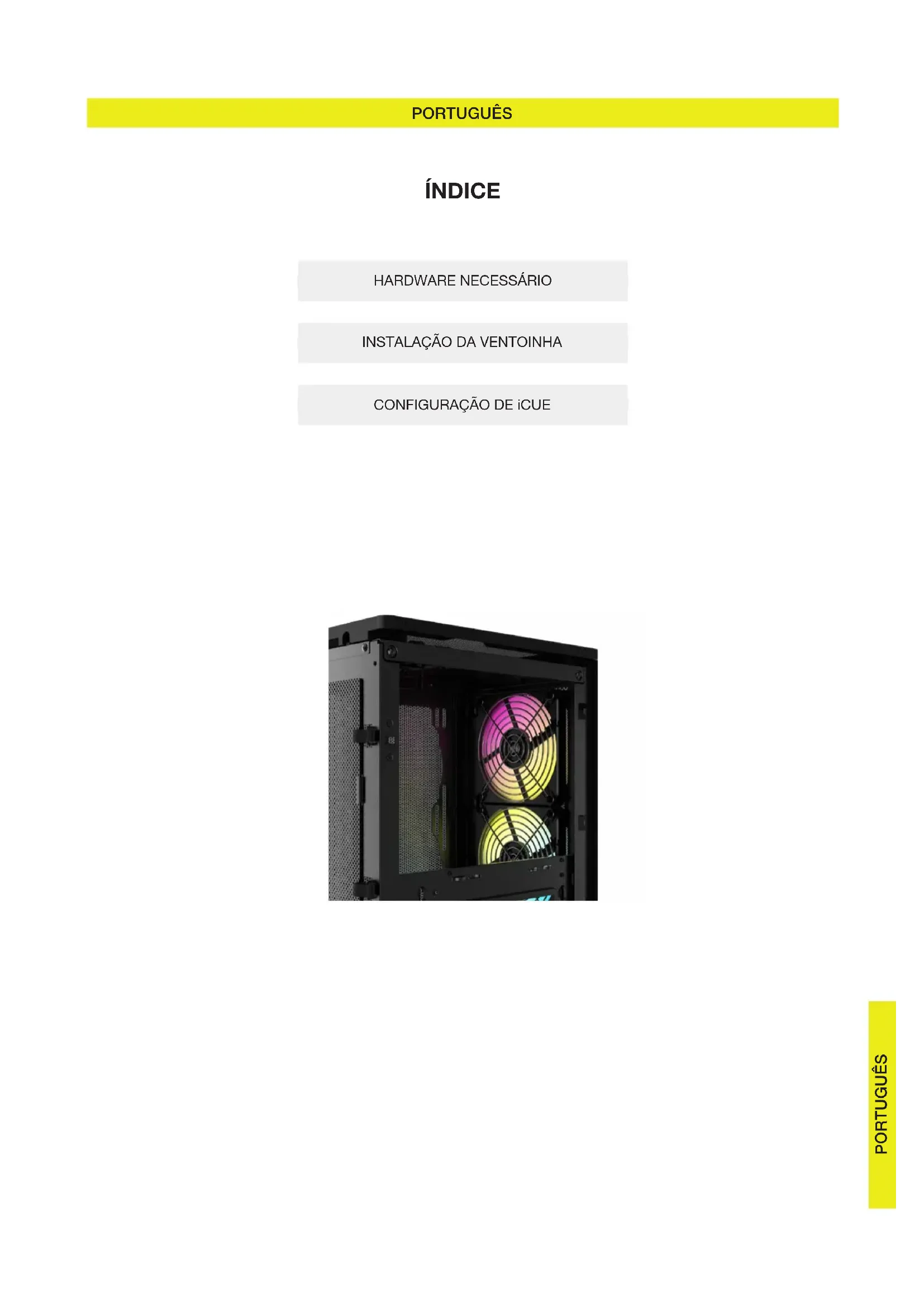

MANUAL DE UTILIZADOR AF120 CORSAIR

9 RECURSOS ADICIONALES

INSTALAÇÃO DA VENTEINHA

CONFIGURAÇÃO DE iCUE

PORTUGUES

HARDWARE NECCESSÁRIO

A CHAVE DE FENDAS PHILLIPS (vendida separamente)
B PARAFUSOS CURTOS DE FIXACAO DA VENTOINHA
C PARAFUSOS LONGOS DE FIXAZAO DA VENTOINHA (utilizados ao instalar ventoinhas num radiador)

INSTALAÇÃO DA VENTOINHA

1 DESLIGAR O COMPUTADOR

Desligue o planta antes de instalar a ventoinha AF120 RGB SLIM.

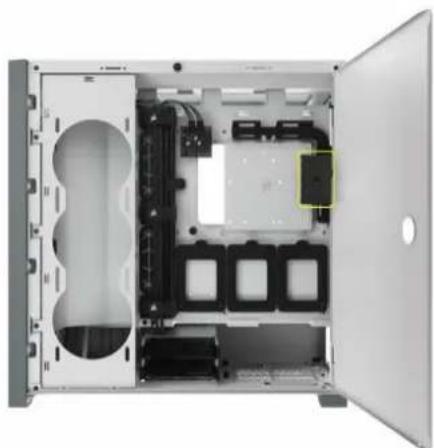

2 MONTE O LIGHTING NODE CORE

Encontre um local para o Lighting Node CORE que permit a que os cabos LED RGB da ventoinha chegueem ao Lighting Node CORE e, em seguida, monte-o com as fitas de montagem fornecidas.

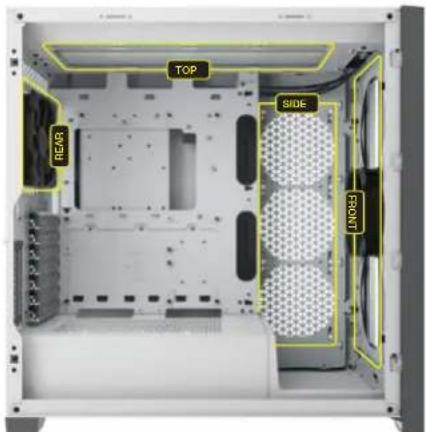

3 MONTAR A AF120 RGB SLIM

Monte a AF120 RGB SLIM no interior da caixa com os parafusos curtos de fixação fornecidos [B]. As localizations de montagem das ventoinhas variam consoante o fabricante da caixa.

Utilize os parafusos longos [C] se estiver a montar a AF120 RGB SLIM num radiador de refrigeracao de agua.

PORTUGUES

INSTALAÇÃO DA VENTOINHA

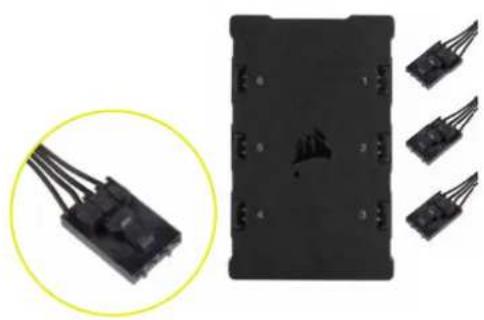

LIGAR A VENTOINHA AO CONTROLADOR RGB

Ligue os connectores RGB de 4 pinos das suas ventoinhas AF120 RGB SLIM ao controlador Lighting Node CORE por ordem sequential desde a porta #1 à #6.

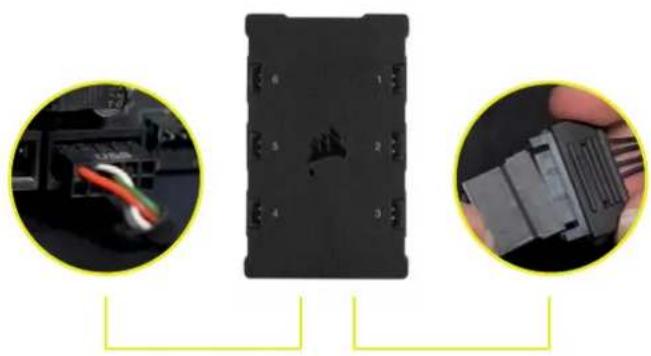

LIGAR O LIGHTING NODE CORE AO PC

Ligue o cabo USB de 9 pinos do Lighting Node CORE a um coletor USB 2.0 interno disponible na placaprincipal ou hub USB.
Ligue o conector de alimentacao SATA a um conector SATA disponivel da fonte de alimentacao.

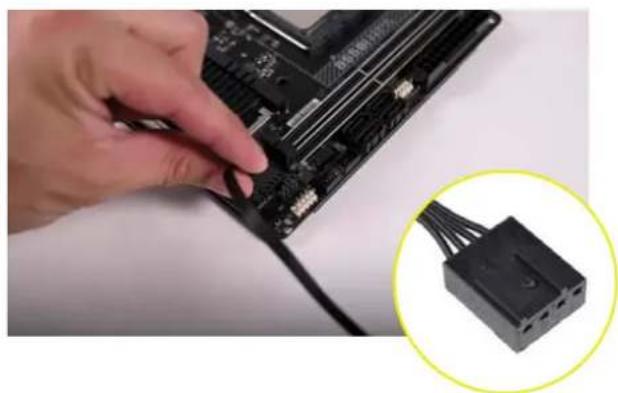

LIGAR A ENERGIA

Ligue o conector PWM de 4 pinos a um coletor de ventoinha de 3^ ou 4 pinos (recomendado, quando disponivel) existente na placal principal ou no controlador da ventoinha.
Pode utiliser os cabos divisores da ventoinha (vendidos separatamente) se a sua plac principal ou controlador da ventoinha não tiver coletores da ventoinha suficientes.
Se ligar o conector PWM de 4 pinos a um coletor de ventoinha de 3 pinos, irá fazer com que a AF120 RGB SLIM rode à velocidade Tmaxima.

PORTUGUES

CONFIGURAÇÃO DE iCUE

INSTALAR O iCUE

Clique na imagem para transferir o software iCUE mais recente da CORSAIR.

CONFIGURAR O iCUE

Depois de o iCUE estar instalado, selecione "Serie de ventoinha de 8 LEDs" na网页 de configuraao da iluminacao no Lighting Node CORE

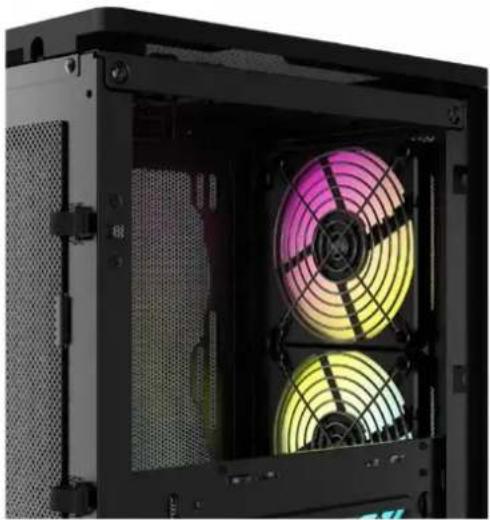

RECURSOS ADICIONAIS

Visite ouloso canal de YouTube CORSAIR LAB para obter mais dicas e instruções sobre como tirar o maiorproveito das suaesventoinhasCORSAIR.
