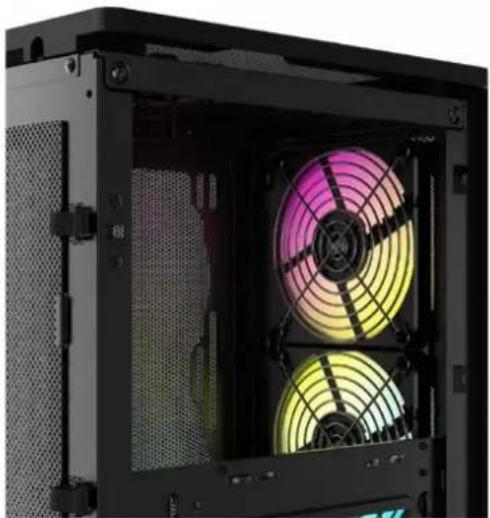

Tipo de producto	Ventilador de caja RGB
Marca	Corsair
Modelo	AF120 RGB SLIM
Dimensiones	120 x 120 x 25 mm
Peso	Aproximadamente 150 g
Alimentación	4 pines PWM + SATA para RGB
Velocidad de rotación	400 - 1500 rpm (PWM)
Flujo de aire	62 CFM
Nivel de ruido	25 dBA
Presión estática	1,4 mmH2O
Número de LED	8 LED RGB direccionables
Material del marco	Plástico reforzado
Funciones principales	Control PWM, iluminación RGB, control mediante iCUE
Conectividad	Conector RGB de 4 pines, conector PWM de 4 pines
Compatibilidad de software	iCUE (requiere Lighting Node CORE)
Contenido de la caja	1 ventilador AF120 RGB SLIM, 1 Lighting Node CORE, tornillos de montaje (cortos y largos), tiras de fijación
Mantenimiento y limpieza	Desempolvar con un paño suave o aire comprimido. No usar líquido.
Seguridad	Apagar el ordenador y desconectar la alimentación antes de cualquier intervención.
Piezas de repuesto y reparabilidad	Tornillos de montaje disponibles como opción. La unidad no es reparable por el usuario.
Garantía	2 años

Preguntas frecuentes - AF120 CORSAIR

¿Cómo instalar el ventilador AF120 RGB SLIM?

Apague el ordenador, instale el Lighting Node CORE con las tiras de fijación, monte el ventilador con los tornillos cortos proporcionados (o tornillos largos para radiador), luego conecte los cables RGB y PWM.

¿Cuáles son los cables a conectar en el ventilador?

El ventilador tiene dos cables: un conector PWM de 4 pines para la alimentación y control de velocidad, y un conector RGB de 4 pines para la iluminación, para conectar al Lighting Node CORE.

¿Cómo conectar el Lighting Node CORE a la placa base?

Conecte el cable USB de 9 pines del Lighting Node CORE a un conector USB 2.0 interno de la placa base, y el conector SATA a una toma SATA de la fuente de alimentación.

¿Puedo usar este ventilador sin controlador RGB?

No, el ventilador requiere un controlador como el Lighting Node CORE para la iluminación RGB. Sin controlador, la iluminación no funcionará, pero el ventilador puede girar mediante el conector PWM.

¿Por qué mi ventilador gira constantemente a máxima velocidad?

Si conecta el conector PWM a un conector de 3 pines, girará a máxima velocidad. Use un conector de 4 pines para beneficiarse del control PWM.

¿Cómo configurar la iluminación RGB con iCUE?

Descargue e instale iCUE, seleccione '8-LED Fan Series' en la configuración de Lighting del Lighting Node CORE, luego personalice los efectos.

¿Cuántos ventiladores puedo conectar al Lighting Node CORE?

El Lighting Node CORE admite hasta 6 ventiladores AF120 RGB SLIM, conectados a los puertos 1 a 6.

¿Puedo instalar este ventilador en un radiador de refrigeración líquida?

Sí, use los tornillos largos proporcionados para el montaje en radiador.

¿Cómo limpiar el ventilador AF120?

Desconecte el ordenador, luego desempolve el ventilador con un paño suave o aire comprimido. Evite cualquier líquido.

¿Qué hacer si el ventilador no se enciende?

Verifique las conexiones: cable USB y SATA del Lighting Node CORE, y conexión RGB. Asegúrese de que el software iCUE reconoce el controlador y que los ventiladores están correctamente conectados en el orden de los puertos.

MANUAL DE USUARIO AF120 CORSAIR

INSTALACION DEL VENTILADOR

CONFIGURACION DE iCUE

ESPANOL

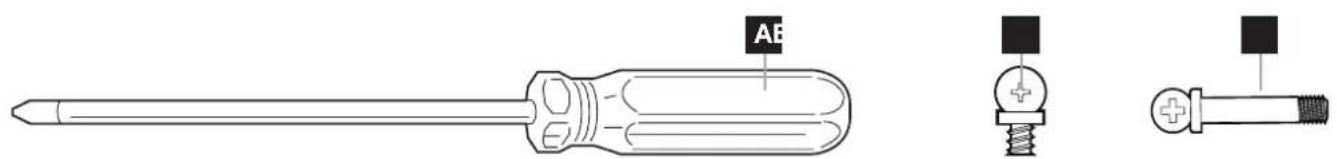

HARDWARE NECESARIO

A DESTORNILLADOR DE ESTRELLA (se vendepor separado)
B TORNILLOS DE MONTAJE DE VENTILADOR CORTOS
C TORNILLOS DE MONTAJE DE VENTILADOR LARGOS (se usan para instalar ventiladores en un radiador)

INSTALACION DEL VENTILADOR

1 APAGUE EL ORDENADOR

Apache el sistema antes de instalar el ventilador AF120 RGB SLIM.

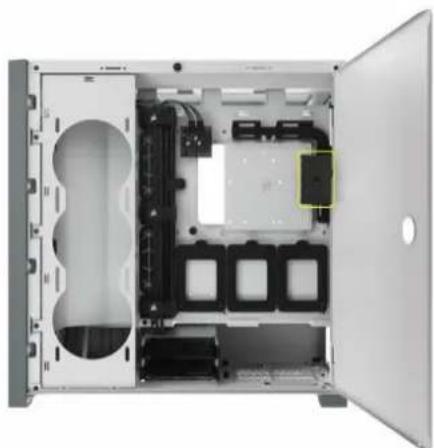

2 MONTE EL LIGHTING NODE CORE

Encuentre unaubicacion para el Lighting Node CORE que permita que los cables del LED RGB del ventilador隐身 al Lighting Node CORE. A continuacion, sujeteo con las tiras de montaje incluidas.

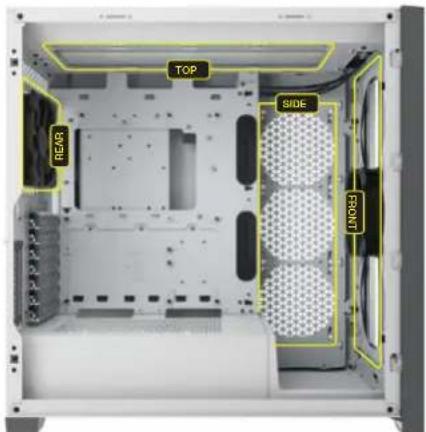

3 MONTE EL AF120 RGB SLIM

Monte el AF120 RGB SLIM en el chasis con los tornillos de montaje cortos suministrados [B]. La posiciones de montaje del ventilador varian en funcion del fabricante del chasis.

Utilice los tornillos largos [C] si va a montar el AF120 RGB SLIM en un radiador de refrigeracion liquida.

INSTALACION DEL VENTILADOR

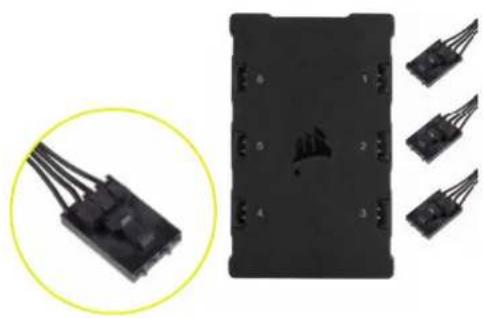

CONECTAR EL VENTILADOR AL CONTROLADOR RGB

Enchufe los conectores RGB de 4 patillas de los ventiladores AF120 RGB SLIM al controlador Lighting Node CORE enorden secuencial desde el puerto n.°1 al n.°6.

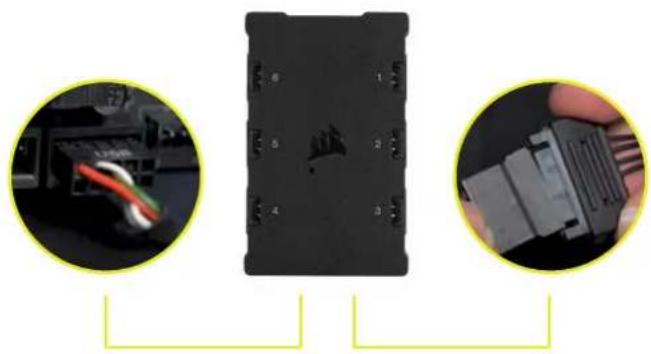

CONECTAR EL LIGHTING NODE CORE AL PC

Conecte el cable USB de 9 pines del Lighting Node CORE arialquier cabezal USB 2.0
interno disponible en la placabase
o concentrador USB.
Conecte el conductor de alimentacion SATA a quien conector SATA disponible de la fuente de alimentacion.

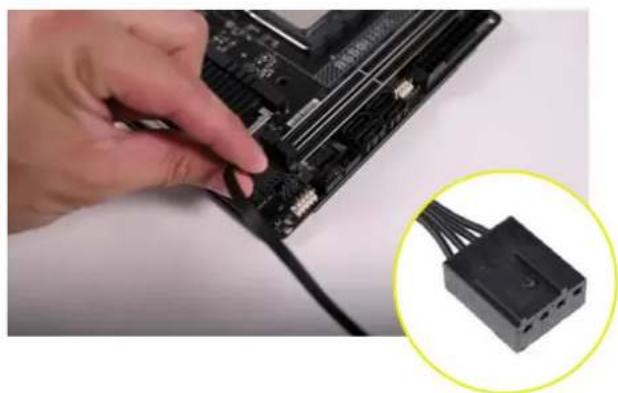

CONECTAR A LA ALIMENTACION

Conecte el conector PWM de 4 pines en un brazal de ventilador de 3^ o 4 patillas (recomendado, si está disponible) de su placabase o controlador de ventiladores.
Puede utiliser cables divisores para ventiladores (de vente por分开ado) si la placac base o el controlador de ventiladores no dispone de suficientes cabezas de ventilador.
Enchufar el conector PWM de 4 patillas en un cabezal de ventilador de 3 patillas para que el AF120 RGB SLIM gire a toda velocidad.

CONFIGURACION DE iCUE

7 INSTALE iCUE

Haga clic en laImagen paradescendingar la version mas reciente del software iCUE de CORSAIR.

8 CONFIGURE iCUE

Cuando haya instalado iCUE, selección «Serie de ventiladores de 8 LED» en la página Configuración de iluminación de Lighting Node CORE.

Visite nuestro canal de YouTube, CORSAIR LAB. para Obtener más consejos e instrucciones sobre como sacar el máximo partido a susutures ventiladores CORSAIR.

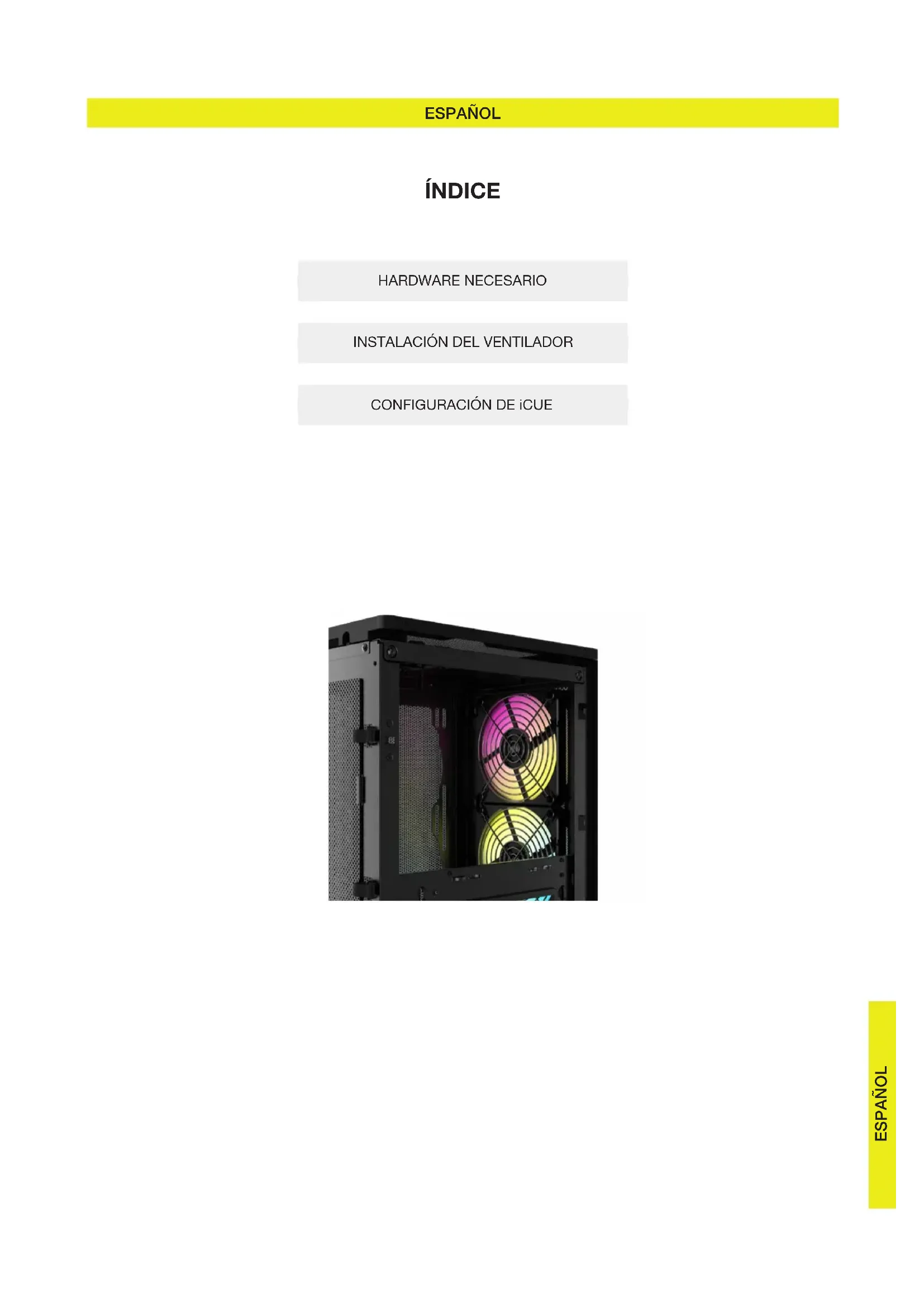

INDICE
