AF120 - Ventilator CORSAIR - Gratis gebruiksaanwijzing en handleiding

Producttype	RGB-behuizingsventilator
Merk	Corsair
Model	AF120 RGB SLIM
Afmetingen	120 x 120 x 25 mm
Gewicht	Ongeveer 150 g
Voeding	4-pins PWM + SATA voor RGB
Rotatiesnelheid	400 - 1500 rpm (PWM)
Luchtstroom	62 CFM
Geluidsniveau	25 dBA
Statische druk	1,4 mmH2O
Aantal LED's	8 adresseerbare RGB-LED's
Framemateriaal	Versterkt kunststof
Belangrijkste functies	PWM-regeling, RGB-verlichting, bediening via iCUE
Aansluitingen	4-pins RGB-connector, 4-pins PWM-aansluiting
Softwarecompatibiliteit	iCUE (vereist Lighting Node CORE)
Inhoud van de doos	1 AF120 RGB SLIM ventilator, 1 Lighting Node CORE, montageschroeven (kort en lang), bevestigingsbanden
Onderhoud en reiniging	Stof verwijderen met een zachte doek of perslucht. Geen vloeistof gebruiken.
Veiligheid	Schakel de computer uit en koppel de stroomtoevoer los voordat u ingrijpt.
Reserveonderdelen en repareerbaarheid	Montageschroeven optioneel verkrijgbaar. De eenheid is niet door de gebruiker te repareren.
Garantie	2 jaar

Veelgestelde vragen - AF120 CORSAIR

Hoe installeer ik de AF120 RGB SLIM ventilator?

Schakel de computer uit, installeer de Lighting Node CORE met de bevestigingsbanden, monteer de ventilator met de meegeleverde korte schroeven (of lange schroeven voor radiatoren), sluit vervolgens de RGB- en PWM-kabels aan.

Welke kabels moeten op de ventilator worden aangesloten?

De ventilator heeft twee kabels: een 4-pins PWM-connector voor voeding en snelheidsregeling, en een 4-pins RGB-connector voor verlichting, aan te sluiten op de Lighting Node CORE.

Hoe sluit ik de Lighting Node CORE aan op het moederbord?

Sluit de 9-pins USB-kabel van de Lighting Node CORE aan op een interne USB 2.0-connector van het moederbord en de SATA-connector op een SATA-aansluiting van de voeding.

Kan ik deze ventilator gebruiken zonder RGB-controller?

Nee, de ventilator heeft een controller zoals de Lighting Node CORE nodig voor RGB-verlichting. Zonder controller werkt de verlichting niet, maar de ventilator kan draaien via de PWM-aansluiting.

Waarom draait mijn ventilator constant op volle snelheid?

Als u de PWM-stekker aansluit op een 3-pins aansluiting, draait hij op volle snelheid. Gebruik een 4-pins aansluiting voor PWM-regeling.

Hoe configureer ik de RGB-verlichting met iCUE?

Download en installeer iCUE, selecteer "8-LED Fan Series" in de Lighting-configuratie van de Lighting Node CORE en pas vervolgens de effecten aan.

Hoeveel ventilatoren kan ik aansluiten op de Lighting Node CORE?

De Lighting Node CORE ondersteunt maximaal 6 ventilatoren AF120 RGB SLIM, aangesloten op poorten 1 tot en met 6.

Kan ik deze ventilator op een waterkoelradiator installeren?

Ja, gebruik de meegeleverde lange schroeven voor montage op een radiator.

Hoe reinig ik de AF120 ventilator?

Koppel de computer los, stof de ventilator af met een zachte doek of perslucht. Vermijd vloeistoffen.

Wat moet ik doen als de ventilator niet oplicht?

Controleer de aansluitingen: USB- en SATA-kabel van de Lighting Node CORE en RGB-aansluiting. Zorg ervoor dat de iCUE-software de controller herkent en dat de ventilatoren in de juiste poortvolgorde zijn aangesloten.

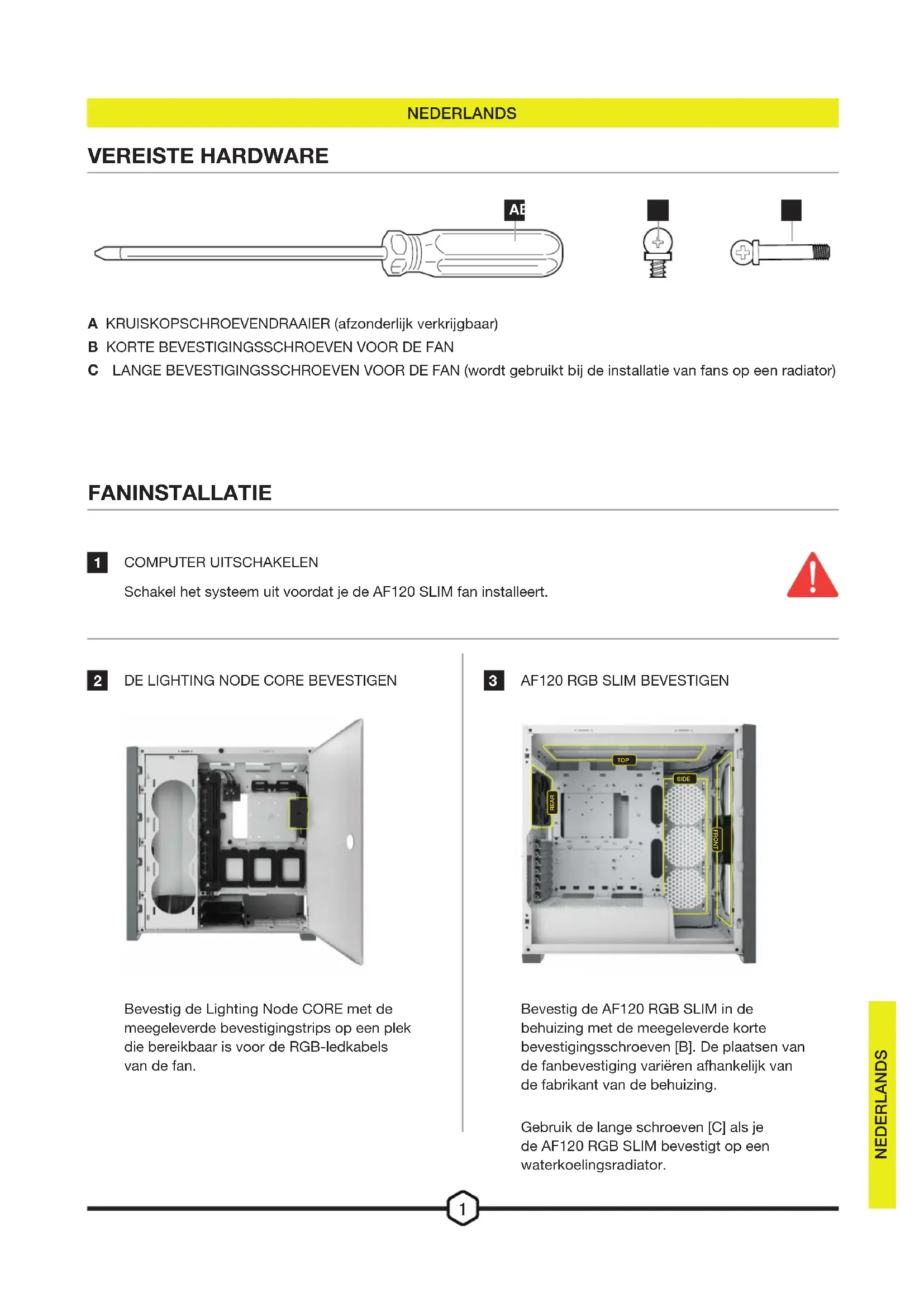

GEBRUIKSAANWIJZING AF120 CORSAIR

A KRUISKOPSCHROEVENDRAAIER (afzonderlijk verkrijgbaar)
B KORTE BEVESTIGSSCHROEVEN VOOR DE FAN
C LANGE BEVESTIGSSCHROEVEN VOOR DE FAN (wordt gebruikt bij de installatie van fans op een radiator)

FANINSTALLATIE

1 COMPUTER UITSCHAKELEN

Schakel het systeme uit voordat je de AF120 SLIM fan installeert.

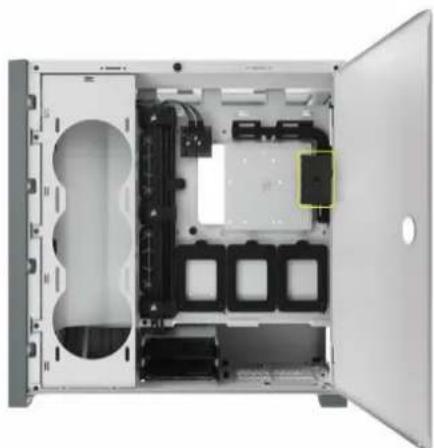

2 DE LIGHTING NODE CORE BEVESTIGEN

Bevestig de Lighting Node CORE met de meegeleverde bevestigingstrips op een plek die bereikbaar is voor de RGB-ledkabels van de fan.

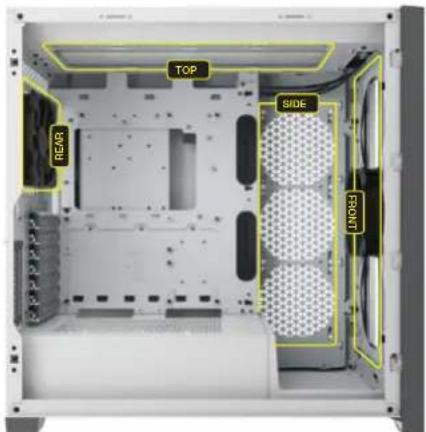

3 AF120 RGB SLIM BEVESTIGEN

Bevestig de AF120 RGB SLIM in de behuizing met de meegeleverde korte bevestigingschroeven [B]. Deplaatsen van de fanbevestiging varieren affankelijk van de fabrikant van de behuizing.

Gebruik de lange schroeven [C] als je de AF120 RGB SLIM bevestigt op een waterkoelingsradiator.

FANINSTALLATIE

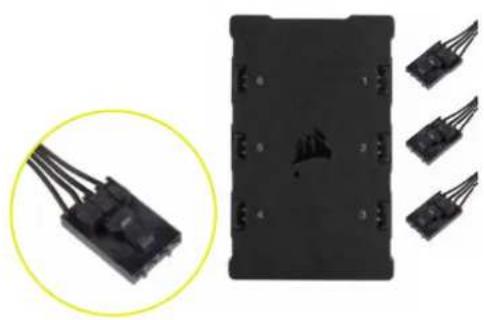

FAN AANSLUITEN OP EEN RGB-CONTROLLER

Verbindt de 4-pins RGB- connectors van de AF120 RGB SLIM-fans met de Lighting Node CORE-controller in opeenvolgende volgorde op poort #1 tot #6.

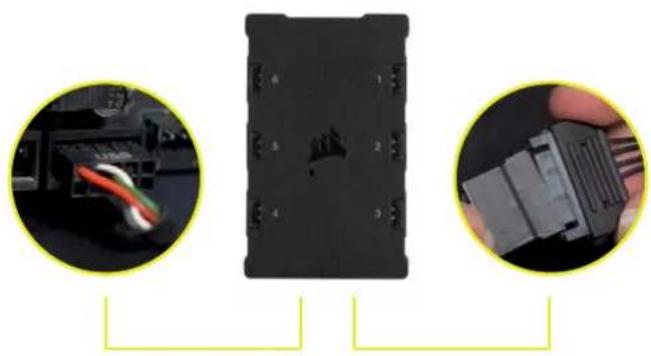

LIGHTING NODE CORE AANSLUITEN OP EEN PC

Sluit de 9-pins USB-kabel van de Lighting Node CORE aan op een beschikbare interne USB 2.0-header op je moederbord of USB-hub.

Sluit de SATA-voedingsconnector aan op een beschikbare SATA-connector van de voeding.

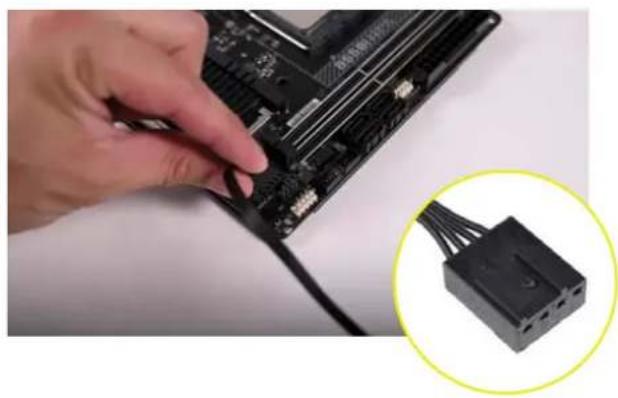

AANSLUITEN OP EEN STROOMBRON

Verbind de 4-pins PWM-connector met een beschikbare 3-pins* of 4-pins (aanbevolen, indien aanwezig) fanheader op uw moederbord of fancontroller.

Je kunt splitterkabels (afzonderlijk verkrijgbaar) gebruiken als je moederbord of fancontroller nicht over genoeg fanheaders beschikt.

*Als je de 4-pins PWM-connector verbindt met een 3-pins fanheader, zal de AF120 RGB SLIM op volle snelheid draaien.

NEDERLANDS

ICUE-INSTALLATIE

7 iCUE INSTALLEREN

Klik op de afbeelding om de{nieuwste iCUEsoftware van CORSAIR te downloaden.

8 icUE CONFIGUREREN

Nadat iCUE is geinstalleerd, selecteer je "8-LED Fan Series" in de instellingenpagina van de verlichting onder Lighting Node CORE.

9 AANVULLENDE BRONNEN

Bezoek ons YouTube-kanaal CORSAIR LAB voor meer tips en instructies om het meeste uit je nieuwe CORSAIR-fans te halen.
