AF120 - Fläkt CORSAIR - Gratis bruksanvisning och manual

Produkttyp	RGB-kabinettfläkt
Märke	Corsair
Modell	AF120 RGB SLIM
Mått	120 x 120 x 25 mm
Vikt	Cirka 150 g
Strömförsörjning	4-stifts PWM + SATA för RGB
Rotationshastighet	400 - 1500 varv/min (PWM)
Luftflöde	62 CFM
Ljudnivå	25 dBA
Statiskt tryck	1,4 mmH2O
Antal LED	8 adresserbara RGB LED
Ramens material	Förstärkt plast
Huvudfunktioner	PWM-kontroll, RGB-belysning, styrning via iCUE
Anslutningar	4-stifts RGB-kontakt, 4-stifts PWM-kontakt
Programvarukompatibilitet	iCUE (kräver Lighting Node CORE)
Förpackningens innehåll	1 AF120 RGB SLIM-fläkt, 1 Lighting Node CORE, monteringsskruvar (korta och långa), fästband
Underhåll och rengöring	Dammsug med en mjuk trasa eller tryckluft. Använd inte vätska.
Säkerhet	Stäng av datorn och koppla bort strömmen före ingrepp.
Reservdelar och reparerbarhet	Monteringsskruvar finns som tillval. Enheten är inte användarservicebar.
Garanti	2 år

Vanliga frågor - AF120 CORSAIR

Hur installerar jag AF120 RGB SLIM-fläkten?

Stäng av datorn, installera Lighting Node CORE med fästbanden, montera fläkten med hjälp av medföljande korta skruvar (eller långa skruvar för radiator), anslut sedan RGB- och PWM-kablarna.

Vilka kablar ska anslutas till fläkten?

Fläkten har två kablar: en 4-stifts PWM-kontakt för ström och hastighetskontroll, och en 4-stifts RGB-kontakt för belysning, som ansluts till Lighting Node CORE.

Hur ansluter jag Lighting Node CORE till moderkortet?

Anslut Lighting Node CORE:s 9-stifts USB-kabel till en intern USB 2.0-kontakt på moderkortet och SATA-kontakten till ett SATA-uttag på nätaggregatet.

Kan jag använda denna fläkt utan RGB-kontroller?

Nej, fläkten kräver en kontroller som Lighting Node CORE för RGB-belysning. Utan kontroller fungerar inte belysningen, men fläkten kan snurra via PWM-anslutningen.

Varför snurrar min fläkt hela tiden på full hastighet?

Om du ansluter PWM-kontakten till ett 3-stifts uttag kommer den att snurra på full hastighet. Använd ett 4-stifts uttag för att få PWM-kontroll.

Hur konfigurerar jag RGB-belysningen med iCUE?

Ladda ner och installera iCUE, välj « 8-LED Fan Series » i Lighting-konfigurationen för Lighting Node CORE, och anpassa sedan effekterna.

Hur många fläktar kan jag ansluta till Lighting Node CORE?

Lighting Node CORE stöder upp till 6 fläktar AF120 RGB SLIM, anslutna till portarna 1 till 6.

Kan jag installera denna fläkt på en vattenkylningsradiator?

Ja, använd de medföljande långa skruvarna för montering på radiator.

Hur rengör jag AF120-fläkten?

Koppla bort datorn, dammsug sedan fläkten med en mjuk trasa eller tryckluft. Undvik vätska.

Vad gör jag om fläkten inte tänds?

Kontrollera anslutningarna: USB- och SATA-kablar från Lighting Node CORE, och RGB-anslutningen. Se till att programvaran iCUE känner igen kontrollern och att fläktarna är korrekt anslutna i portordningen.

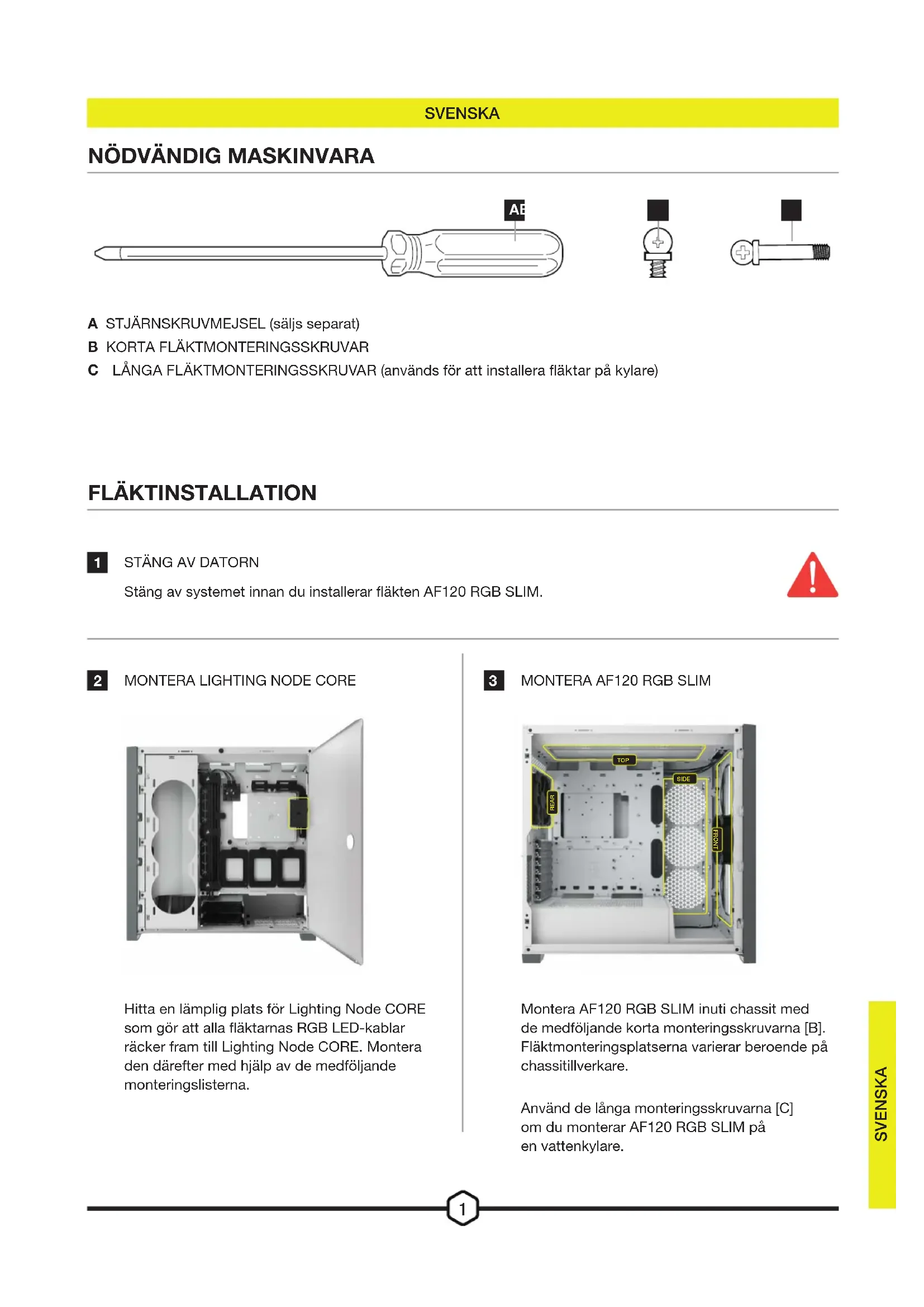

BRUKSANVISNING AF120 CORSAIR

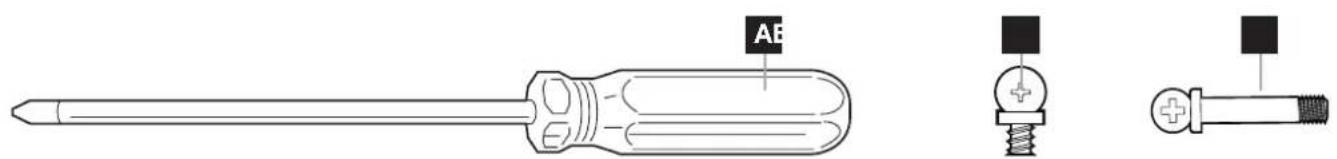

Stäng av systemet innan du installerar flakten AF120 RGB SLIM.

2 MONTERA LIGHTING NODE CORE

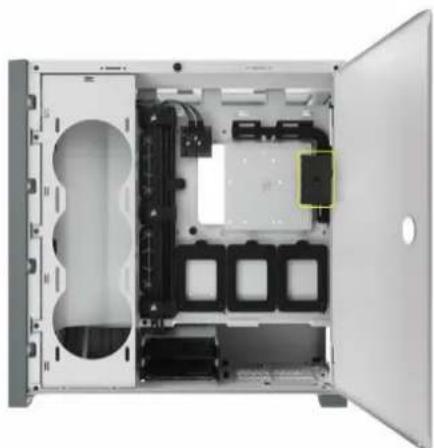

Hitta en lämpig plats for Lighting Node CORE som gör att alla fläktarnas RGB LED-kablar räcker fram till Lighting Node CORE. Montera den)darefter med hjälp av de medfoljande monteringslisterna.

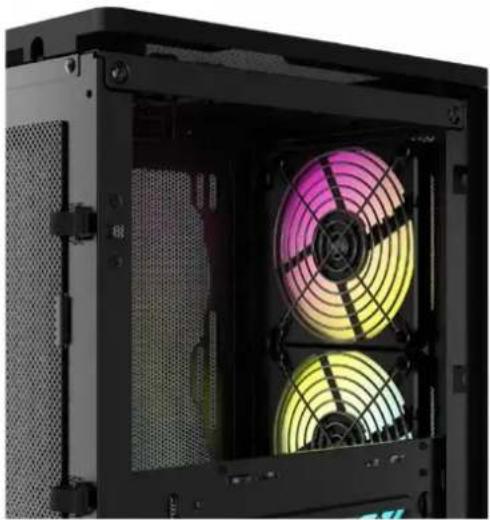

3 MONTERA AF120 RGB SLIM

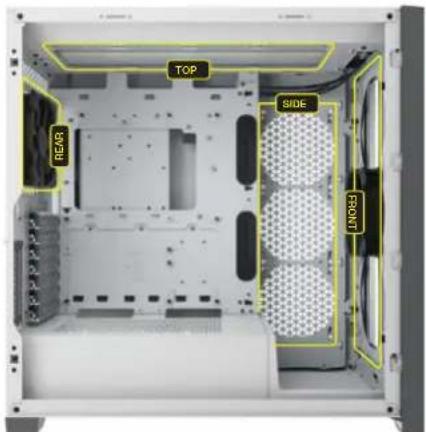

Montera AF120 RGB SLIM inuti chassit med de medfoljande korta monteringsskruvarna [B]. Flaktmonieringsplatzerna varierar beroende på chassitillverkare.

Använd de länga monteringsskruvarna [C] om du monterar AF120 RGB SLIM pa en vattenkylare.

FLÄKINSTALLATION

ANSLUT FLAKTEN TILL RGB-KONTROLSLEN

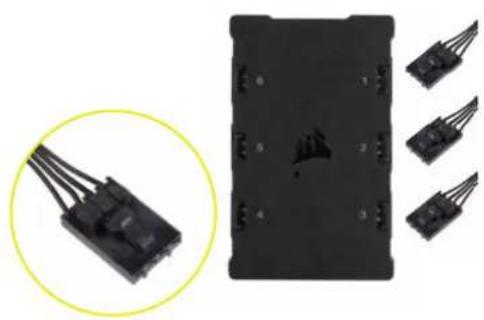

Anslut RGB-kontakterna med fyra stift fran AF120 RGB SLIM-flaktarna till Lightning Node CORE-kontrolen i sekventiell ordning fran port 1 till 6.

ANSLUT LIGHTING NODE CORE TILL DATORN

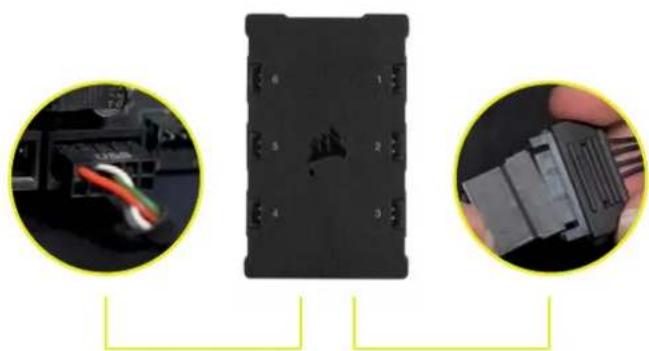

Anslut USB-kabeln med 9 stift fran Lighting Node CORE till en tillganglig intern USB 2.0-kontakt pa ditt moderkort ell er din USB hubb.

Anslut SATA-kontakten tillettillganglijt SATA-uttag frän ditt ntaggregat.

ANSLUT TILL STRÖMFORSÖRJNING

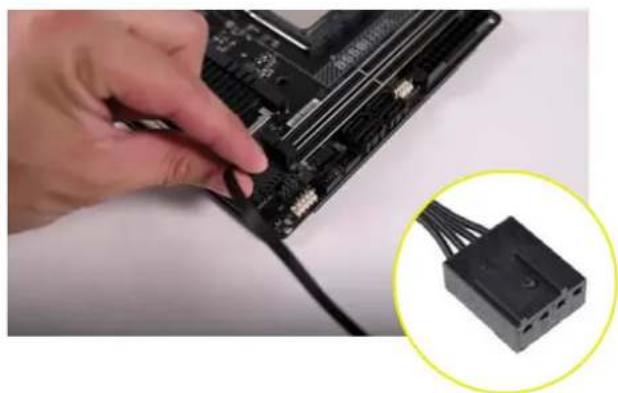

Anslut PWM-kopplingen med 4 stift i ett tillganglipt 3-stifts*ller 4-stifts (rekommenderas om tillganglipt) flakthuvud pa ditt moderkort erler flaktreglage.

Du kan anvanda splitkablar (saljs separat) for flaktarna om ditt moderkort aller flaktreglage inte har tillrackligt mga flakthuvuden.

*Ansluter du PWM-kopplingen med 4 stift i ett 3-stifts flakthuvudkommen din AF120 SLIM att snurra med högsta hastigkeit.

ICUE-KCONFIGURATION

INSTALLERAICUE

Klicka pa bilden for att ladda ner CORSAIRs senaste iCUE-programvara.

KONFIGURERA ICUE

När iCUE har installerats skau du valja "Serien med 8-LED-fläktar" i konfigurationssidan for Lighting under Lighting Node CORE.

YTTERLIGARE RESURSER

Besök var YouTube-kanal CORSAIR LAB for fler tips och instruktioner om hur du fär ut sá mycket som möjligt av dina nya CORSAIR-fläktar.
