AF140 - Fläkt CORSAIR - Gratis bruksanvisning och manual

Produkttyp	Chassifläkt
Märke	Corsair
Modell	AF140
Dimensioner	140 x 140 x 25 mm
Vikt	Cirka 160 g
Strömförsörjning	12 V DC, 0,2 A (via SATA-kontakt för styrenheten)
Rotationshastighet	Upp till 1200 varv/min (beroende på variant)
Luftflöde	Upp till 70,6 CFM (beroende på variant)
Ljudnivå	Cirka 25 dBA (beroende på variant)
RGB-belysning	Ja, 8 adresserbara RGB-LED
Anslutning	4-stifts PWM-kontakt för ström, 4-stifts RGB-kontakt för belysning
Kompatibel med	Lighting Node CORE, Lighting Node PRO, Commander PRO, Commander CORE, Commander CORE XT
Kontrollprogramvara	iCUE
Antal fläktar som stöds per styrenhet	Upp till 6 (med Lighting Node CORE)
Material	Plast och metall
Färg	Svart (svarta blad, svart ram)
Installation	Montering inuti chassit med monteringsskruvar (medföljer ej för radiator)
Underhåll och rengöring	Rengör med en mjuk, luddfri trasa. Använd inte vätskor eller slipande rengöringsmedel.
Säkerhet	Koppla bort datorn före installation. Stick inte in föremål i fläkten när den är igång.
Reservdelar och reparerbarhet	Monteringsskruvar medföljer. Reservdelar finns via tillverkaren. Ingen reparation av användaren.
Garanti	2 år (Corsairs standardgaranti)
Förpackningens innehåll	AF140-fläkt, korta monteringsskruvar, adapter (om tillämpligt), snabbinstallationsguide

Vanliga frågor - AF140 CORSAIR

Hur installerar jag AF140-fläkten i mitt chassi?

Stäng av datorn, fäst fläkten på insidan av chassit med hjälp av de medföljande korta monteringsskruvarna. Anslut PWM-strömkontakten till moderkortet eller en styrenhet.

Hur ansluter jag fläktens RGB-belysning?

Anslut fläktens 4-stifts RGB-kabel till port 1 till 6 på Lighting Node CORE (medföljer). Anslut sedan styrenheten till moderkortet via USB och till strömförsörjningen via SATA.

Är AF140-fläkten kompatibel med iCUE?

Ja, efter att ha installerat iCUE-programvaran, konfigurera styrenheten genom att välja ”8-LED Fan Series” i belysningsinställningarna för Lighting Node CORE.

Vad är skillnaden mellan korta och långa monteringsskruvar?

Korta skruvar används för att fästa fläkten direkt på chassit. Långa skruvar används för att montera fläkten på en radiator (medföljer inte i grundpaketet).

Kan jag använda AF140-fläkten utan RGB-styrenhet?

Ja, fläkten fungerar som en vanlig fläkt utan att ansluta RGB-kabeln. Endast kylningsfunktionen är aktiv.

Hur rengör jag AF140-fläkten?

Koppla bort datorn, torka av bladen och ramen med en mjuk, torr trasa. Använd inte flytande eller slipande produkter.

Vad gör jag om fläkten inte snurrar?

Kontrollera att PWM-kontakten är ordentligt ansluten till moderkortet eller styrenheten. Se till att styrenhetens SATA-ström är ansluten. Testa på en annan port.

Fläkten avger ett ovanligt ljud, vad gör jag?

Kontrollera att inga kablar vidrör bladen. Se till att skruvarna är ordentligt åtdragna. Om ljudet kvarstår, kontakta Corsairs support.

Kan jag ansluta flera AF140-fläktar till en enda Lighting Node CORE?

Ja, Lighting Node CORE stöder upp till 6 RGB-fläktar. Anslut varje fläkt i ordning från port 1 till 6.

Var kan jag ladda ner iCUE-programvaran?

Ladda ner den senaste versionen av iCUE från Corsairs officiella webbplats: https://www.corsair.com/icue.

BRUKSANVISNING AF140 CORSAIR

A SKRUVMEJSEL MED PHILLIPS-HUVUD (ingar inte i flakt-kit, saljs separat)
B KORTA FLAKTMONTERINGSSKRUVAR
C LÁNGA FLAKTMONTERINGSSSKRUVAR (används nar man installerar flaktar på en kylare, ingár inte i flakt-kit, saljs separat)

FLÄKINSTALLATION

1 STANG AV DATORN

Stäng av systemet innan du installerar dina AF RGB ELITE-fläktar och Lighting Node CORE.

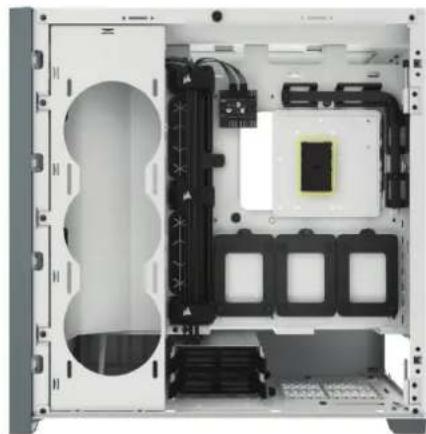

2 MONTERA LIGHTING NODE CORE

Hitta en lamplig plats for Lighting Node CORE som gör att alla flaktarnas RGB LED-kablar räcker fram till Lighting Node CORE. Montera den)darefter med hjälp av de medfoljande monteringslisterna.

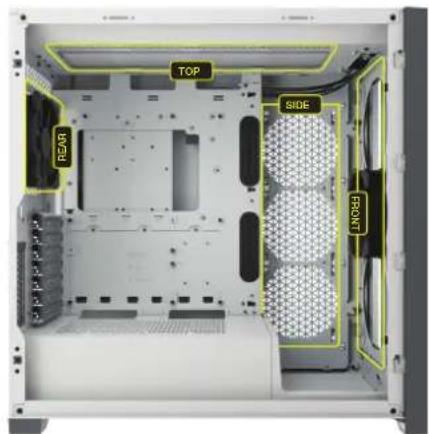

3 MONTERA AF RGB ELITE

Montera flaktarna inuti ditt chassi med de medfoljande monteringsskruvarna. Flaktmonteringingsplatserna varierar beroende pa chassitillverkaren.

FLÄKINSTALLATION

4 ANSLUTA AF RGB ELITE

Anslut RGB-kopplingen med 4 stift till Lighting Node CORE i sekventiell ordningsfoljd fran port #1 till port #6.

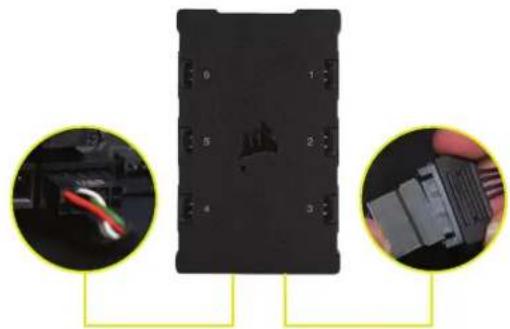

5 ANSLUTA LIGHTING NODE CORE

Anslut USB-kabeln med 9 stift frän Lighting Node CORE till en tillganglig intern USB 2.0-kontakt på ditt modernkort eller din USB-hubb.Anslut SATA-kontakten till ett tillgangligt SATA-uttag frän ditt nättaggregat.

ICUE-KONFIGURATION

6 INSTALLERA iCUE KONFIGURERA iCUE

Klicka pa bilden for att ladda ner CORSAIRs senaste iCUE-programvara.

7 När iCUE har installerats skau du valja "Serien med 8-LED-fläktar" i konfigurationsddan for Lighting under Lighting Node CORE.

LIGHTING NODE CORE	LIGHTING NODE PRO	COMMANDER PRO	COMMANDER CORE	COMMANDER CORE XT
Upp till 6 st. RGB-fläktar, endast RGB-belysningsstyrning	Upp till 12 st. RGB-fläktar, endast RGB-belysningsstyrning(kräver RGB LED-hubb,säljs separat)	Upp till 12 st. RGB-fläktar für RGB-belysningsstyrming(kräver RGB LED-hubb,säljs separat)Upp till 6 st. fläktar für fläkthastighetsstyrning	Upp till 6 st. RGB-fläktar für RGB-belysningsstyrning och fläkthastighetsstyrning	Upp till 12 st. RGB-fläktar für RGB-belysningsstyrning(kräver RGB LED-hubb,säljs separat)Upp till 6 st. fläktar für fläkthastighetsstyrning
