Type de produit	Ventilateur de boîtier
Marque	Corsair
Modèle	AF140
Dimensions	140 x 140 x 25 mm
Poids	Environ 160 g
Alimentation	12 V DC, 0.2 A (via connecteur SATA pour le contrôleur)
Vitesse de rotation	Jusqu'à 1200 tr/min (selon variante)
Débit d'air	Jusqu'à 70,6 CFM (selon variante)
Niveau sonore	Environ 25 dBA (selon variante)
Éclairage RGB	Oui, 8 LED RGB adressables
Connectivité	Connecteur PWM 4 broches pour alimentation, connecteur RGB 4 broches pour éclairage
Compatible avec	Lighting Node CORE, Lighting Node PRO, Commander PRO, Commander CORE, Commander CORE XT
Logiciel de contrôle	iCUE
Nombre de ventilateurs supportés par contrôleur	Jusqu'à 6 (avec Lighting Node CORE)
Matériau	Plastique et métal
Couleur	Noir (pales noires, cadre noir)
Installation	Montage à l'intérieur du boîtier à l'aide de vis de montage (non incluses pour radiateur)
Entretien et nettoyage	Nettoyer avec un chiffon doux non pelucheux. Ne pas utiliser de liquides ou de nettoyants abrasifs.
Sécurité	Débrancher l'ordinateur avant l'installation. Ne pas insérer d'objets dans le ventilateur en fonctionnement.
Pièces détachées et réparabilité	Vis de montage fournies. Pièces de rechange disponibles via le fabricant. Pas de réparation par l'utilisateur.
Garantie	2 ans (standard Corsair)
Contenu de l'emballage	Ventilateur AF140, vis de montage courtes, adaptateur (si applicable), guide d'installation rapide

FOIRE AUX QUESTIONS - AF140 CORSAIR

Comment installer le ventilateur AF140 dans mon boîtier ?

Éteignez l'ordinateur, fixez le ventilateur à l'intérieur du boîtier à l'aide des vis de montage courtes fournies. Branchez le connecteur d'alimentation PWM sur la carte mère ou un contrôleur.

Comment connecter l'éclairage RGB du ventilateur ?

Connectez le câble RGB à 4 broches du ventilateur au port 1 à 6 du Lighting Node CORE (inclus). Branchez ensuite le contrôleur à la carte mère via USB et à l'alimentation via SATA.

Le ventilateur AF140 est-il compatible avec iCUE ?

Oui, après avoir installé le logiciel iCUE, configurez le contrôleur en sélectionnant « 8-LED Fan Series » dans les paramètres d'éclairage du Lighting Node CORE.

Quelle est la différence entre les vis de montage courtes et longues ?

Les vis courtes servent à fixer le ventilateur directement sur le boîtier. Les vis longues sont utilisées pour monter le ventilateur sur un radiateur (non incluses dans le kit de base).

Puis-je utiliser le ventilateur AF140 sans contrôleur RGB ?

Oui, le ventilateur fonctionne comme un ventilateur standard sans brancher le câble RGB. Seule la fonction de refroidissement sera active.

Comment nettoyer le ventilateur AF140 ?

Débranchez l'ordinateur, essuyez les pales et le cadre avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

Que faire si le ventilateur ne tourne pas ?

Vérifiez que le connecteur PWM est bien enfiché sur la carte mère ou le contrôleur. Assurez-vous que l'alimentation SATA du contrôleur est connectée. Testez sur un autre port.

Le ventilateur émet un bruit inhabituel, que faire ?

Vérifiez qu'aucun câble ne touche les pales. Assurez-vous que les vis sont bien serrées. Si le bruit persiste, contactez le support Corsair.

Puis-je connecter plusieurs ventilateurs AF140 sur un seul Lighting Node CORE ?

Oui, le Lighting Node CORE supporte jusqu'à 6 ventilateurs RGB. Connectez chaque ventilateur dans l'ordre des ports 1 à 6.

Où puis-je télécharger le logiciel iCUE ?

Téléchargez la dernière version d'iCUE depuis le site officiel de Corsair : https://www.corsair.com/icue.

MODE D'EMPLOI AF140 CORSAIR

A TOURNEVIS CRUCIFORME (non inclus dans le kit de ventilateurs; vendu séparément)
B VIS DE MONTAGE COURTES POUR VENTILATEUR
C VIS DE MONTAGE LONGUES POUR VENTILATEUR (utilises pour l'installation des ventilateurs sur un radiateur : non incluses dans le kit de ventilateurs : vendues séparémented)

INSTALLATION DES VENTILATEURS

1 ETEINDRE L'ORDINATEUR

Éteignez votre système avant d'installer vos ventilateurs AF RGB ELITE et le Lighting Node CORE.

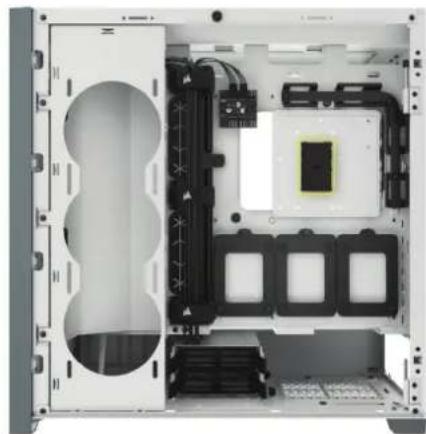

2 NSTALLATION DU LIGHTING NODE CORE

Trouvez un emplacement suffisamment spacieux pour le Lighting Node CORE afin que tous les cables des LED RGB des ventilateurs atteignent le Lighting Node CORE, puis installez-le avec les bandes de fixation fournies.

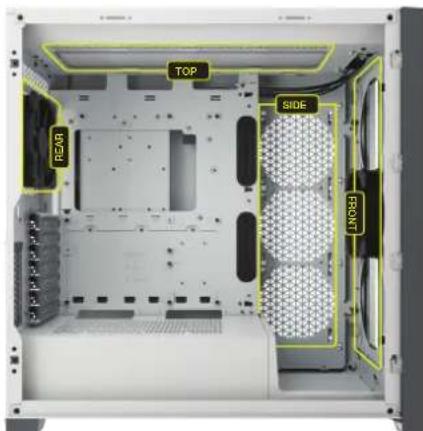

3 NSTALLATION DES AF RGB ELITE

Installez les ventilateurs à l'intérieur du boitier à l'aide des vis de montage fournies. Les emplacements des supports pour ventilateur varient selon le fabricant du boitier.

INSTALLATION DES VENTILATEURS

4 CONNEXION DES AF RGB ELITE

Connectez le connecteur RGB à quatre broches au Lighting Node CORE dans l'ordre du port 1 au port 6.

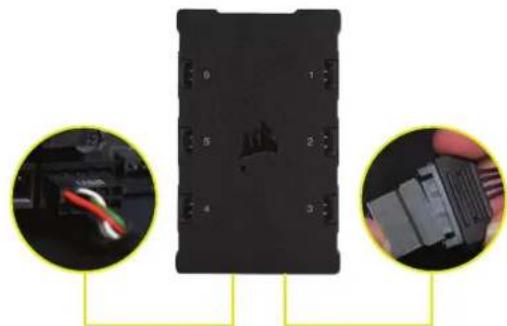

5 CONNEXION DU LIGHTING NODE CORE

Branchez le cable USB à neuf broches depuis le Lighting Node CORE sur un connecteur USB 2.0 interne disponible sur votre carte mère ou hub USB. Connectez le connecteur d'alimentation SATA sur un connecteur SATA disponible de votre alimentation.

CONFIGURATION iCUE

6 INSTALLATION D'ICUE CONFIGURATION D'ICUE

Cliquez sur l'image pour télécharger la derniere version du logiciel iCUE de CORSAIR.

7 Une fois iCUE installé, selectionnez « 8-LED Fan Series » dans la page de configuration Lighting dans Lighting Node CORE

8 CONFIGURATION SUPPLEMENTaire

Veuillez consultier notre CORSAIR LAB pour toute configuration iCUE supplémentaire.

COMPATIBILITÉ

LIGHTING NODE CORE	LIGHTING NODE PRO	COMMANDER PRO	COMMANDER CORE	COMMANDER CORE XT
Jusqu'à 6 ventilateursRGB, contrôle de l'éclairage RGBuniquement	Jusqu'à 12 ventilateursRGB, contrôle de l'éclairage RGBuniquement (requiert unhub RGB LED, venduséparation)	Jusqu'à 12 ventilateursRGB pour le contrôle de l'éclairage RGB (requiert un hub RGB LED, venduséparation)Jusqu'à 6 ventilateurspour le contrôle de la vitesse de ventilation	Jusqu'à 6 ventilateursRGB pour le contrôle de l'éclairage RGB (requiert un hub RGB LED, venduséparation)Jusqu'à 6 ventilateurspour le contrôle de la vitesse de ventilation	Jusqu'à 12 ventilateursRGB pour le contrôle de l'éclairage RGB (requiert un hub RGB LED, venduséparation)Jusqu'à 6 ventilateurspour le contrôle de la vitesse de ventilation
