Type de produit	Ventilateur de boîtier avec éclairage RGB
Marque	Corsair
Modèle	HD120
Dimensions du ventilateur	120 mm x 120 mm x 25 mm
Poids	Environ 180 g
Alimentation	Connecteur PWM 4 broches pour carte mère ; alimentation SATA pour le hub RGB
Vitesse de rotation	Contrôle PWM : silencieux, moyen, rapide (valeurs exactes non spécifiées)
Niveau sonore	Variable selon la vitesse ; estimé entre 20 et 30 dB(A)
Débit d'air	Environ 50-60 CFM (estimation)
Éclairage RGB	RGB adressable avec 12 LED par ventilateur
Modes d'éclairage	Statique, pulsation, vacillant, séquentiel, marquise, arc-en-ciel, démo
Couleurs disponibles	Blanc, rouge, orange, jaune, vert, bleu, violet, défilement de toutes les couleurs
Contrôle	Boutons sur le contrôleur (couleur, mode, vitesse) ; possibilité de contrôle via câble externe
Contenu du kit (1 ventilateur avec hub et contrôleur)	1 ventilateur, 1 hub de ventilation, 1 contrôleur, 4 vis, 2 bandes de fixation
Connectivité RGB	Propriétaire via le hub ; les ventilateurs doivent être connectés en série (1 à 6)
Garantie	2 ans (estimation standard)
Entretien	Dépoussiérer régulièrement avec un chiffon sec ; ne pas utiliser de liquide
Sécurité	Couper l'alimentation avant l'installation ; ne pas exposer à l'humidité

FOIRE AUX QUESTIONS - HD120 CORSAIR

Comment installer le ventilateur HD120 ?

Fixez le ventilateur à l'emplacement choisi dans le boîtier à l'aide des vis fournies. Branchez le câble d'alimentation PWM sur un port de ventilateur de la carte mère et le câble RGB sur le hub de ventilation. Assurez-vous que le hub est alimenté via SATA et connecté au contrôleur.

Puis-je contrôler l'éclairage RGB sans le contrôleur fourni ?

Non, le contrôleur est nécessaire pour gérer les modes et couleurs RGB. Vous pouvez toutefois utiliser un câble en option pour connecter des boutons externes (ex. reset) au contrôleur.

Combien de ventilateurs puis-je brancher sur le hub ?

Le hub supporte jusqu'à 6 ventilateurs en série. Les ventilateurs doivent être connectés dans l'ordre (1 à 6) pour que l'éclairage fonctionne correctement.

Comment changer la couleur ou le mode d'éclairage ?

Utilisez les boutons situés sur le contrôleur : appuyez sur 'Color' pour changer la couleur (cycle blanc, rouge, orange, etc.), sur 'Mode' pour changer le mode (statique, pulsation, arc-en-ciel, etc.), et sur 'Speed' pour régler la vitesse du ventilateur.

Les ventilateurs HD120 sont-ils compatibles avec les contrôleurs RGB de carte mère ?

Non, ils utilisent un connecteur propriétaire vers le hub. Ils ne sont pas compatibles avec les en-têtes RGB 4-pin ou 3-pin standards des cartes mères.

Que faire si l'éclairage RGB ne fonctionne pas ?

Vérifiez que tous les câbles RGB sont bien connectés au hub et que les ventilateurs sont en série de 1 à 6. Assurez-vous que le hub est alimenté via SATA et que le contrôleur est branché au hub.

Puis-je utiliser un seul ventilateur HD120 sans hub ?

Oui, le ventilateur fonctionne sans hub pour l'aspect ventilation (câble PWM), mais l'éclairage RGB nécessite le hub pour être contrôlé.

Comment nettoyer le ventilateur HD120 ?

Dépoussiérez les pales et le cadre avec un chiffon doux et sec. N'utilisez pas d'eau ou de produits liquides pour éviter d'endommager les composants électroniques.

Le ventilateur HD120 est-il silencieux ?

Oui, il offre un contrôle PWM qui permet de réduire la vitesse pour un fonctionnement silencieux. En vitesse lente, le bruit est minime.

Quelle est la garantie du ventilateur HD120 ?

Corsair offre généralement une garantie de 2 ans sur ses ventilateurs. Veuillez vérifier auprès de votre revendeur pour les conditions exactes.

MODE D'EMPLOI HD120 CORSAIR

Les ventilateurs de la gamme Corsair HD RGB vous offrent de hautes performances combinées à une technologie d'éclairage à LED RGB entièrement personnalisable. Personnalisez l'éclairage du système et définissez les performances grâce au contrôle PWM.

Caractéristiques du kit HD RGB
Kit 3 Ventilateurs	Ventilateurs 3
	Hub de ventilation 1
	Contrôieur de ventilation 1
	Vis de montage 12
	Bandes de fixation 2
Kit 1 Ventilateur	Ventilateurs 1
	Hub de ventilation 1
	Contrôieur de ventilation 1
	Vis de montage 4
	Bandes de fixation 2
1 Ventilateur	Ventilateurs 1
	Vis de montage 4

COLOR

Blanc Rouge Orange Jaune Vert Bleu Violet B>R>O>J>V>B>V

Sélection des couleurs - Blanc > Rouge > Orange > Jaune > Vert > Bleu > Violet > Défilement de toutes les couleurs > retour au début.

Mode

StatiqueMode demo Pulsation Vacillante Séquentielle Marquise Arc-en-ciel

Sélection du mode - Mode démo > Statique > Pulsation > Vacillante > Séquentielle > Marquise > Arc-en-ciel > Retour au début.

SPEED

Rapide Moyenne Lente

Sélection de la vitesse - Rapide > Moyenne > Lente > Retour au début.

1. Une fois que tous les éléments sont bien connectés et mis sous tension, appuyez une fois sur le bouton de l'option qui vous intéresse et que vous souhaitez modifier afin d'avancer dans le cycle de sélection.
2. Les boutons sont directement affichés sur le contrôleur de ventilation. a. Color = sélection de la couleur b. Mode = sélection du mode c. Speed = sélection de la vitesse

Remarques sur la connectique

- Les câbles des LED du ventilateur doivent être connectés au hub de ventilation en respectant l'ordre des effets lumineux voulus

- Les ventilateurs doivent commencer à la position « 1 » et continuer en série. 1 > 2 > 3 > 4 > 5 > 6

- Un ventilateur non connecté en série entraînera l'arrêt de la communication et de la fonction d'éclairage LED RGB.

Montez les ventilateurs à l'emplacement de votre choix dans le châssis.

Trouvez pour le hub de ventilation un emplacement suffisamment spacieux pour connecter tous les câbles des LED RGB des ventilateurs installés dans votre système.

- Le contrôleur de ventilation devra également être branché au hub de ventilation pour pouvoir contrôler l'éclairage LED RGB.

Installez le hub de ventilation à l'aide des bandes de fixation fournies.


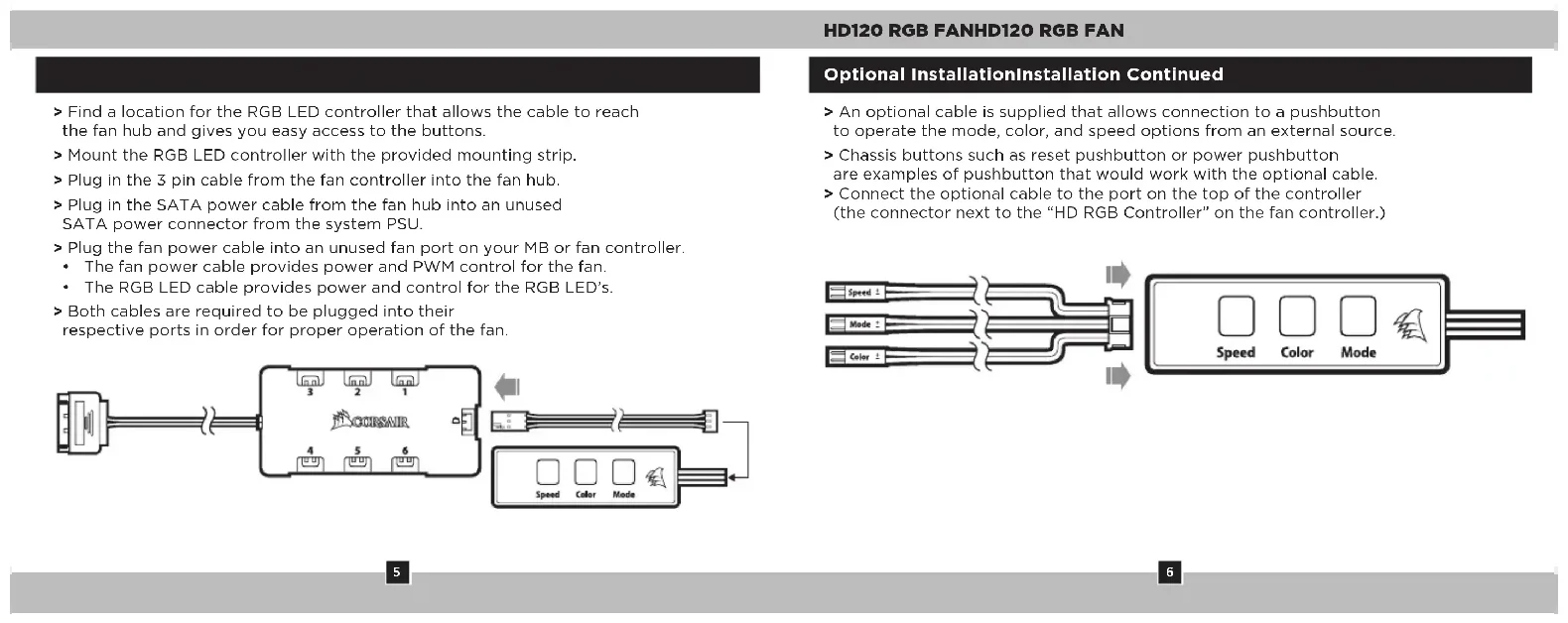

Installation facultativeSuite de l'installation

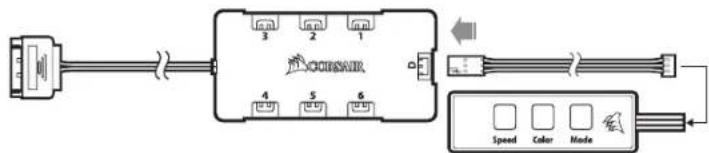

Trouvez un emplacement pour le contrôleur RGB LED. Il doit être suffisamment spacieux pour que le câble atteigne le hub de ventilation et pour que vous ayez un accès facile aux boutons. Installez le contrôleur LED RGB à l'aide de la bande de fixation fournie. Branchez le câble à 3 broches du contrôleur de ventilation au hub de ventilation. Branchez le câble d'alimentation SATA du hub de ventilation à un connecteur d'alimentation SATA libre sur l'alimentation système. Branchez le câble d'alimentation du ventilateur sur un port de ventilation libre de votre carte mère ou du contrôleur de ventilation.

• Le câble d'alimentation du ventilateur fournit de l'alimentation et permet le contrôle PWM du ventilateur.
• Le câble LED RGB fournit de l'alimentation et permet le contrôle des LED RGB. Les deux câbles doivent être branchés sur leur port respectif pour que le ventilateur puisse fonctionner correctement.

Un câble facultatif est fourni pour permettre une connexion à un commutateur en vue de contrôler le mode, la couleur et la vitesse à partir d'une source externe. Les boutons du châssis comme les boutons de réinitialisation ou d'alimentation sont des exemples de boutons poussoirs qui pourraient fonctionner avec le câble facultatif. Connectez le câble en option au port situé sur le dessus du contrôleur (le connecteur situé à côté du texte « HD RGB Controller », sur le contrôleur de ventilation).

