HD120 - Ventilator CORSAIR - Kostenlose Bedienungsanleitung

Produkttyp	Gehäuselüfter mit RGB-Beleuchtung
Marke	Corsair
Modell	HD120
Lüfterabmessungen	120 mm x 120 mm x 25 mm
Gewicht	Ca. 180 g
Stromversorgung	4-poliger PWM-Anschluss für Mainboard; SATA-Stromversorgung für RGB-Hub
Drehzahl	PWM-Steuerung: leise, mittel, schnell (genaue Werte nicht angegeben)
Geräuschpegel	Variiert je nach Drehzahl; geschätzt 20-30 dB(A)
Luftdurchsatz	Ca. 50-60 CFM (Schätzung)
RGB-Beleuchtung	Adressierbares RGB mit 12 LEDs pro Lüfter
Beleuchtungsmodi	Statisch, Pulsierend, Flackernd, Sequentiell, Lauflicht, Regenbogen, Demo
Verfügbare Farben	Weiß, Rot, Orange, Gelb, Grün, Blau, Lila, Farbwechsel
Steuerung	Tasten am Controller (Farbe, Modus, Geschwindigkeit); Steuerung über externes Kabel möglich
Kit-Inhalt (1 Lüfter mit Hub und Controller)	1 Lüfter, 1 Lüfter-Hub, 1 Controller, 4 Schrauben, 2 Montagebänder
RGB-Konnektivität	Eigenes System über Hub; Lüfter müssen in Reihe geschaltet werden (1 bis 6)
Garantie	2 Jahre (Standardannahme)
Wartung	Regelmäßig mit einem trockenen Tuch entstauben; keine Flüssigkeiten verwenden
Sicherheit	Vor der Installation Strom abschalten; nicht Feuchtigkeit aussetzen

Häufig gestellte Fragen - HD120 CORSAIR

Wie installiere ich den HD120-Lüfter?

Befestigen Sie den Lüfter mit den mitgelieferten Schrauben am gewählten Gehäuseplatz. Schließen Sie das PWM-Stromkabel an einen Lüfteranschluss des Mainboards und das RGB-Kabel an den Lüfter-Hub an. Stellen Sie sicher, dass der Hub über SATA mit Strom versorgt und mit dem Controller verbunden ist.

Kann ich die RGB-Beleuchtung ohne den mitgelieferten Controller steuern?

Nein, der Controller ist zur Verwaltung der RGB-Modi und -Farben erforderlich. Sie können jedoch optional ein Kabel verwenden, um externe Tasten (z. B. Reset) an den Controller anzuschließen.

Wie viele Lüfter kann ich an den Hub anschließen?

Der Hub unterstützt bis zu 6 Lüfter in Reihe. Die Lüfter müssen in der Reihenfolge (1 bis 6) angeschlossen werden, damit die Beleuchtung korrekt funktioniert.

Wie ändere ich die Farbe oder den Beleuchtungsmodus?

Verwenden Sie die Tasten am Controller: Drücken Sie 'Color', um die Farbe zu ändern (Zyklus Weiß, Rot, Orange usw.), 'Mode', um den Modus zu ändern (statisch, pulsierend, Regenbogen usw.), und 'Speed', um die Lüftergeschwindigkeit einzustellen.

Sind die HD120-Lüfter mit Mainboard-RGB-Controllern kompatibel?

Nein, sie verwenden einen eigenen Anschluss zum Hub. Sie sind nicht mit den standardmäßigen 4-Pin- oder 3-Pin-RGB-Headern von Mainboards kompatibel.

Was tun, wenn die RGB-Beleuchtung nicht funktioniert?

Überprüfen Sie, ob alle RGB-Kabel richtig am Hub angeschlossen sind und die Lüfter in Reihe 1 bis 6 geschaltet sind. Stellen Sie sicher, dass der Hub über SATA mit Strom versorgt und der Controller mit dem Hub verbunden ist.

Kann ich einen einzelnen HD120-Lüfter ohne Hub verwenden?

Ja, der Lüfter funktioniert ohne Hub für den Lüfterbetrieb (PWM-Kabel), aber die RGB-Beleuchtung benötigt den Hub zur Steuerung.

Wie reinige ich den HD120-Lüfter?

Entstauben Sie die Lüfterblätter und den Rahmen mit einem weichen, trockenen Tuch. Verwenden Sie kein Wasser oder flüssige Reinigungsmittel, um die Elektronik nicht zu beschädigen.

Ist der HD120-Lüfter leise?

Ja, er bietet PWM-Steuerung, die eine Reduzierung der Drehzahl für leisen Betrieb ermöglicht. Bei niedriger Geschwindigkeit ist die Geräuschentwicklung minimal.

Wie lautet die Garantie für den HD120-Lüfter?

Corsair bietet in der Regel 2 Jahre Garantie auf seine Lüfter. Bitte überprüfen Sie bei Ihrem Händler die genauen Bedingungen.

BEDIENUNGSANLEITUNG HD120 CORSAIR

INSTALLATIONSANLEITUNG

Installation, Fortsetzung: 23

Optionale Installation: 24

HD120 RGB FAN

Einführung

Mit den Lüftern der HD RGB-Serie von Corsair erhalten sie hohe Leistung und eine einzeln adressierbare RGB LED-Beleuchtung in einem Gehäuse. Personalisieren Sie Ihre Systembeleuchtung und passen Sie die Leistung mit der PWM-Steuernung individuell an

HD RGB Kit-Komponenten

Drei-Lüfter-Kit	Lüfter 3
	Lüfternabe 1
	Lüftersteuerung 1
	Montageschrauben 12
	Montageleisten 2
Ein-Lüfter-Kit	Lüfter 1
	Lüfternabe 1
	Lüftersteuerung 1
	Montageschrauben 4
	Montageleisten 2
Einzeln Lüfter	Lüfter 1
	Montageschrauben 4

HD120 RGB FANHD120 RGB FAN

COLOR

weiß

Bot

Orange

Gelb

Grün

Blau

Violett

W>R>O>G>G>B>V

Farbauswahl - Weiß > Rot > Orange > Gelb > Grün > Blau > Violett > Durch alle Farben blättern > Zurück zum Anfang.

MODE

StatischDemomodus Atmend Flackernd Sequential Laufschrift Regenbogen

Modusauswahl - Demomodus > Statisch > Atmend > Flackernd > Sequentiell > Laufschrift > Regenbogen > Zurück zum Anfang.

SPEED

Mittel

Langsam

Geschwindigkeitsauswahl - Schnell -> Mittel -> Langsam -> Zurück zum Anfang.

1. Wenn alle Elemente ordnungsgemäß angeschlossen und eingeschaltet wurden, drücken Sie einmal die Taste für die Option, die Sie ändern möchten, um mit dem Auswahlprozess fortzufahren.

2. Die Tasten sind auf der Lüftersteuerung beschriftet. a. Farbe = Farbauswahl b. Modus = Modusauswahl c. Geschwindigkeit = Geschwindigkeitsauswahl

InstallationFunktionen der HD RGB-Serie

Anschlusshinweise
- Die LED-Kabel des Lüfters müssen in der Reihenfolge an die Lüfternabe angeschlossen werden, in der die Lichteffekte angezeigt werden sollen. - Die Lüfter müssen bei „1“ beginnen und in numerischer Reihenfolge angeordnet werden. 1 -> 2 -> 3 -> 4 -> 5 -> 6 - Jeder Lüfter, der nicht in der richtigen Reihenfolge angeschlossen ist, unterbricht die Kommunikation und damit das Funktionieren der RGB LED-Beleuchtungsfunktion.
Montieren Sie den/die Lüfter an der gewünschten Stelle im Gehäuse.
Suchen Sie einen geeigneten Ort für die Lüfternabe, an dem Sie alle RGB LED-Kabel der in ihrem System installierten Lüfter so anschließen können, dass sie gut zugänglich sind. • Die Lüftersteuerung muss zur Steuerung der RGB LED-Beleuchtung ebenfalls an der Lüfternabe angeschlossen werden.
Montieren Sie die Lüfternabe mithilfe der mitgelieferten Montageleisten.

HD120 RGB FANHD120 RGB FAN

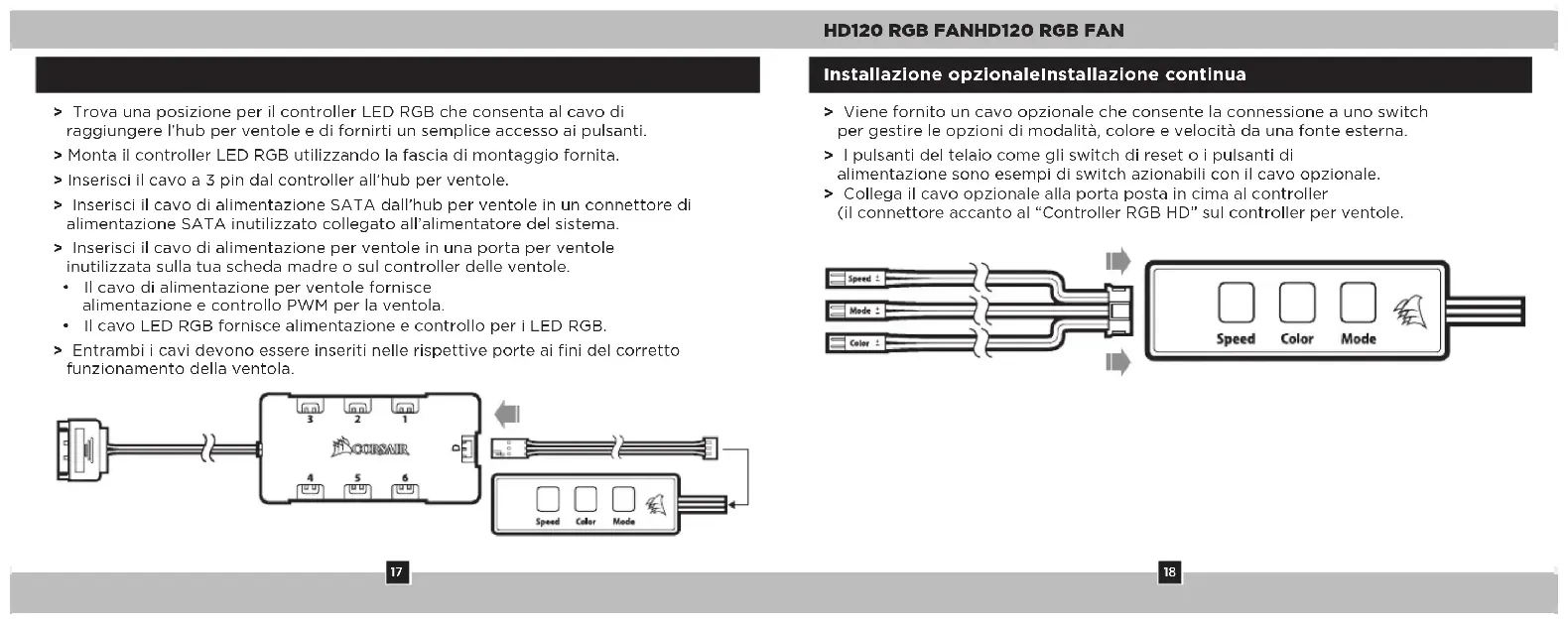

Optionale Installation Installation, Fortsetzung

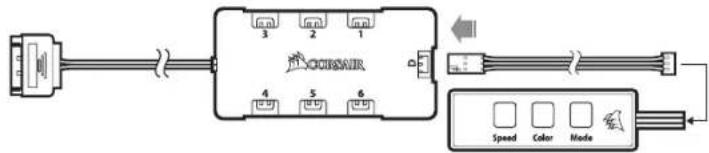

Finden Sie eine Position für die RGB-LED-Steuerung, von der aus die Kabel zur Lüfternabe geführt werden können und an der Sie einfachen Zugang zu den Tasten haben.
Montieren Sie die RGB LED-Steuerung mithilfe der mitgelieferten Montageleiste.
Verbinden Sie das dreipolige Kabel von der Lüftersteuerung mit der Lüfternabe.
Stecken Sie das SATA-Netzkabel der Lüfternabe in einen ungenutzten SATA-Steckplatz des System-Netzteils.
Stecken Sie das Lüfter-Netzkabel in einen ungenutzten Lüfter-Anschluss an Ihrem MB oder an der Lüftersteuerung.
- Das Lüfter-Netzkabel liefert Strom und ermöglicht die PWM-Regelung für den Lüfter. - Das RGB LED-Kabel liefert Strom und ermöglicht die Steuerung der RGB LEDs.
Beide Kabel müssen für den einwandfreien Betrieb des Lüfters in die jeweils vorgesehenen Anschlüsse gesteckt werden.

23

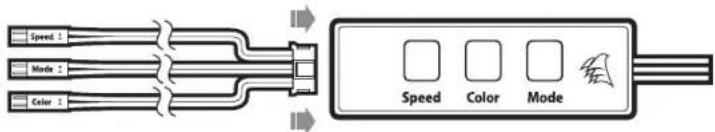

Ein optionales Kabel wird mitgeliefert, das die Verbindung mit einem Schalter zum Umschalten zwischen Modus-, Farb- und Geschwindigkeitsoptionen von einer externen Quelle aus ermöglicht.
Gehäuseschalter, wie z. B. der Rücksetzschalter oder die Ein/Austaste, sind Beispiele für Schalter, die mit dem optionalen Kabel funktionieren.
Verbinden Sie das optionale Kabel mit dem Anschluss auf der Oberseite der Steuerung (dem Anschluss neben der „HD-RGB-Steuerung“ auf der Lüftersteuerung).

24
