MANUAL DE USUARIO HD120 CORSAIR

Índice Introducción: ......................................................................................................................................... Características de HD RGB: ............................................................................................................ Instalación: ............................................................................................................................................. Instalación (continuación): ............................................................................................................. Instalación opcional: ......................................................................................................................... Introducción La serie de ventiladores de Corsair HD RGB le ofrece un alto rendimiento y una iluminación RGB LED individualmente direccionable en un solo paquete. Personalice la iluminación de su sistema y adapte el funcionamiento con el control PWM. Contenidos del Kit HD RGB Kit de tres ventiladores Ventiladores 3 Plataforma de ventilador 1 Controlador de ventilador 1 Tornillos de montaje 12 Bandas de fijación 2 Kit de ventilador único Ventiladores 1 Plataforma de ventilador 1 Controlador de ventilador 1 Tornillos de montaje 4 Bandas de fijación 2 Ventilador único Ventiladores 1 Tornillos de montaje 428

> Selección de colores – Blanco > Rojo > Naranja > Amarillo > Verde > Azul > Violeta > Desplazarse por todos los colores > volver al principio > Selección de modos – Modo Demo > Estático > Ventilación > Parpadeo > Secuencial > Rótulo > Arco iris > Volver al principio > Selección de velocidades – Rápido > Medio > Lento > Volver al principio

1. Cuando todos los elementos estén conectados adecuadamente y encendido, pulse el

botón de la opción correspondiente que le gustaría cambiar para avanzar en el ciclo de selección.

2. Los botones están marcados en el

propio controlador del ventilador. a. Color = Selección del color b. Mode = Selección del modo c. Speed = Selección de la velocidad InstalaciónCaracterísticas de HD RGB Series > Indicaciones de conexión

• El cableado del ventilador LED debe conectarse a la plataforma del ventilador para poder mostrar los efectos de iluminación.

• Los ventiladores deben empezar en «1» y continuar en serie. 1 > 2 > 3 > 4 > 5 > 6

• Si un ventilador no está conectado en serie, se romperá la comunicación y la función de iluminación RGB LED no funcionará. > Monte el/los ventilador/es donde desee en el chasis. > Busque un lugar donde la plataforma del ventilador pueda conectarse a todos los cables del RGB LED de los ventiladores instalados en su sistema.

• El controlador del ventilador también debe enchufarse a la plataforma del ventilador para controlar la iluminación RGB LED. > Monte la plataforma del ventilador con las bandas de fijación proporcionadas. MODE EstáticoModo Demo Ventilación Parpadeo Secuencial Rótulo Arco iris SPEED Rápido Medio Lento COLOR Blanco Rojo Naranja Amarillo Verde Azul Violeta B>R>N>A>V>A>V30

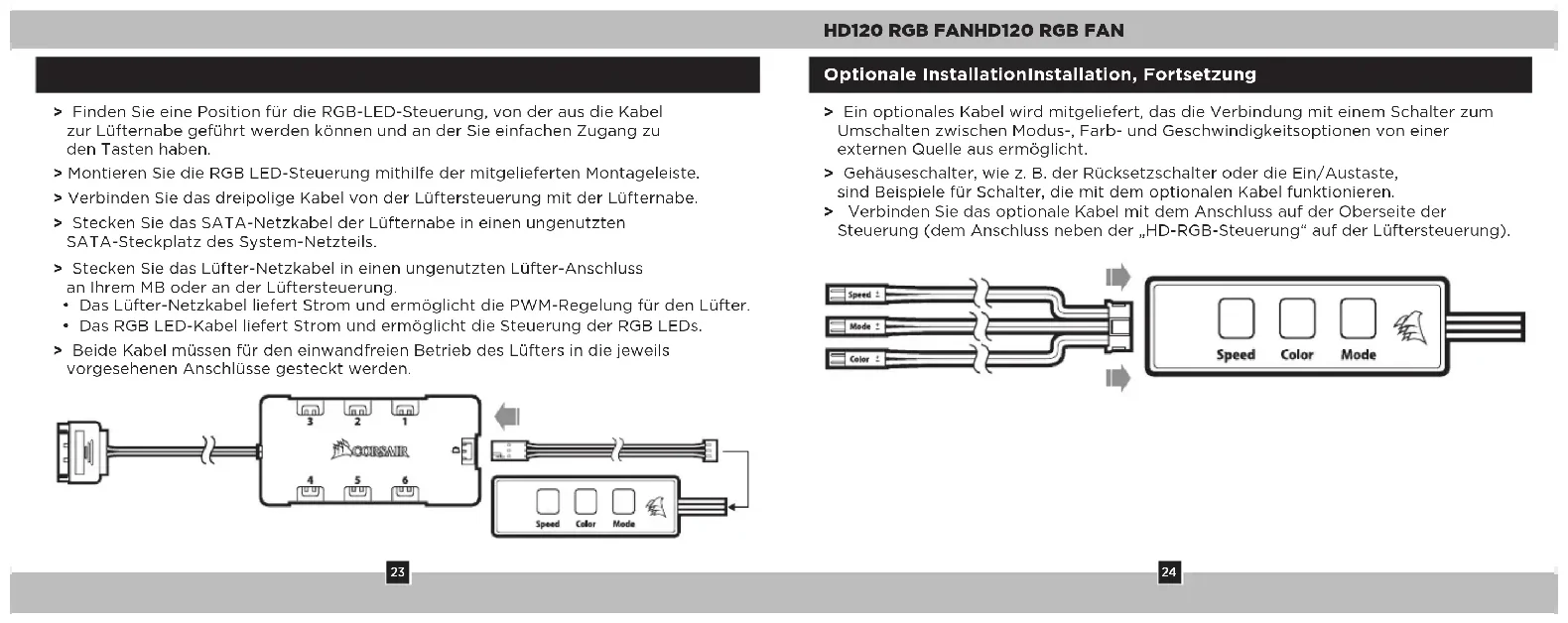

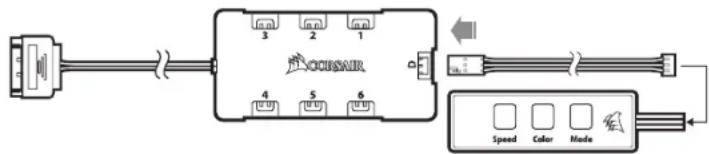

Instalación OpcionalInstalación (continuación) > Busque un lugar para el controlador LED RGB que permita al cable alcanzar la plataforma del ventilador y donde pueda acceder fácilmente a los botones. > Monte el controlador del RGB LED con la banda de fijación proporcionada. > Conecte el cable de 3 pines del controlador del ventilador a la plataforma del ventilador. > Conecte el cable de alimentación SATA de la plataforma del ventilador a un conector SATA sin utilizar desde su sistema PSU. > Conecte el cable de alimentación del ventilador a un puerto para ventiladores sin utilizar en su MB o controlador de ventiladores.

• El cable de alimentación del ventilador le suministra energía y control PWM al ventilador.

• El cable del RGB LED le suministra energía y control al RGB LED. > Ambos cables deben estar conectados a sus puertos respectivos para el correcto funcionamiento del ventilador. > Se proporciona un cable opcional que permite la conexión a un enchufe para operar las opciones de modo, color y velocidad desde una fuente externa. > Los botones del chasis, así como el de reinicio o encendido, son ejemplos de funciones del cable opcional. > Conecte el cable opcional al puerto de la parte superior del controlador (el conector que está al lado del “HD RGB Controller” del controlador del ventilador).32
