HD120 - 扇風機 CORSAIR - 無料のユーザーマニュアル

製品タイプ	RGB照明付きケースファン
ブランド	Corsair
モデル	HD120
ファンサイズ	120 mm x 120 mm x 25 mm
重量	約180 g
電源	マザーボード用4ピンPWMコネクタ、RGBハブ用SATA電源
回転速度	PWM制御：静音、中速、高速（正確な値は未記載）
騒音レベル	速度により変動、推定20～30 dB(A)
風量	約50-60 CFM（推定）
RGB照明	各ファンに12個のLEDを搭載したアドレッサブルRGB
照明モード	静的、脈動、点滅、順次、マーキーズ、虹、デモ
利用可能な色	白、赤、オレンジ、黄、緑、青、紫、全色スクロール
制御	コントローラーのボタン（色、モード、速度）、外部ケーブルによる制御可能
キット内容（ファン1個、ハブ、コントローラー）	ファン1個、ファンハブ1個、コントローラー1個、ネジ4本、固定バンド2本
RGB接続	ハブを介した専用接続、ファンは直列接続（1～6）
保証	2年（標準推定）
メンテナンス	乾いた布で定期的にほこりを取る、液体は使用しない
安全	設置前に電源を切る、湿気にさらさない

よくある質問 - HD120 CORSAIR

HD120ファンの取り付け方法は？

付属のネジを使用してファンをケースの所定の位置に固定します。PWM電源ケーブルをマザーボードのファンポートに接続し、RGBケーブルをファンハブに接続します。ハブがSATA経由で電源供給され、コントローラーに接続されていることを確認してください。

付属のコントローラーなしでRGB照明を制御できますか？

いいえ、RGBモードと色を管理するにはコントローラーが必要です。ただし、オプションケーブルを使用して外部ボタン（リセットなど）をコントローラーに接続することは可能です。

ハブには何台のファンを接続できますか？

ハブは最大6台のファンを直列にサポートします。照明が正しく機能するには、ファンを順番（1～6）に接続する必要があります。

色や照明モードを変更するには？

コントローラーのボタンを使用します：'Color'ボタンで色を変更（白、赤、オレンジなどのサイクル）、'Mode'ボタンでモードを変更（静的、脈動、虹など）、'Speed'ボタンでファン速度を調整します。

HD120ファンはマザーボードのRGBコントローラーと互換性がありますか？

いいえ、ハブへの専用コネクタを使用しています。マザーボードの標準的な4ピンまたは3ピンRGBヘッダーとは互換性がありません。

RGB照明が動作しない場合の対処法は？

すべてのRGBケーブルがハブに正しく接続され、ファンが1～6の順に直列接続されているか確認してください。ハブがSATA経由で電源供給され、コントローラーがハブに接続されていることを確認してください。

HD120ファンを1台だけハブなしで使用できますか？

はい、ファンは換気機能（PWMケーブル）についてはハブなしでも動作しますが、RGB照明の制御にはハブが必要です。

HD120ファンの掃除方法は？

柔らかく乾いた布で羽根とフレームのほこりを拭き取ります。電子部品を損傷しないよう、水や液体製品は使用しないでください。

HD120ファンは静音ですか？

はい、PWM制御により速度を下げて静かに動作させることができます。低速度ではノイズは最小限です。

HD120ファンの保証期間は？

Corsairは通常、ファンに2年間の保証を提供しています。正確な条件については販売店にご確認ください。

使用説明書 HD120 CORSAIR

CORSAIR HD RGB シリーズファンは、1 つのパッケージで個別にアドレス指定できる高性能な RGB LED ライティングです。PWM コントールで、システムのライティングを自分用にカスタマイズして、パフォーマンスを調整してください。

HD RGB キット同梱物
3個のファンキット	ファン	3
	ファンハブ	1
	ファンコントローラ	1
	取り付け用ねじ	12
	取り付け用ストリップ	2
1個のファンキット	ファン	1
	ファンハブ	1
	ファンコントローラ	1
	取り付け用ねじ	4
	取り付け用ストリップ	2
1個のファン	ファン	1
	取り付け用ねじ	4

49

50

HD120 RGB FANHD120 RGB FAN

HD RGB シリーズ機能

COLOR

赤 オレンジ 黄 緑 青 紫 白>赤>橙>黄>緑>青>紫

色の選択 - 白 > 赤 > オレンジ > 黄 > 緑 > 青 > 紫 > すべての色を循環します > 最初に戻ります。

MODE

静止お試しモード 呼吸 フリッカー 連続 マーキー レインボー

モードの選択 - お試しモード > 静止 > 呼吸 > フリッカー > 連続 > ノーキー > レインボー > 最初に戻る。

SPEED

標準 近い

速度の選択 - 速い > 標準 > 遅い > 最初に戻る。

1. すべてのアイテムが適切につながって電源が入ったら、変更したい対応するオプションのボタンを押して選択したサイクルで進めます。

2. ファン コントローラにボタンの

ラベルが貼ってあります。
a. 色 = カラー選択
b. モード = モード選択
c. 速度 = 速度選択

取り付け

接続についての注記
- ファンの LED 配線は、表示するライティング効果の順番でファンハブにつなげる必要があります。
- ファンは「1」から開始して順番に継続しなければなりません。1>2>3>4>5>6
- 順番でつながっていないファンは通信が中断し、RGB LED ライティング機能は稼働しません。
ファンをシャーシの希望する場所に取り付けます。
システムに設置したすべてのファン RGB LED ケーブルと接続できる、ファンハブの場所を見つけてください。
- また RGB LED ライティングを制御するために、ファンコントローラをファンハブに接続する必要があります。
同梱されている取り付け用ストリップでファンハブを取り付けます。

HD120 RGB FANHD120 RGB FAN

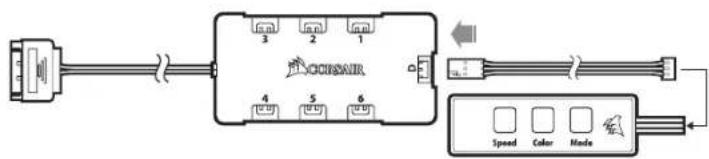

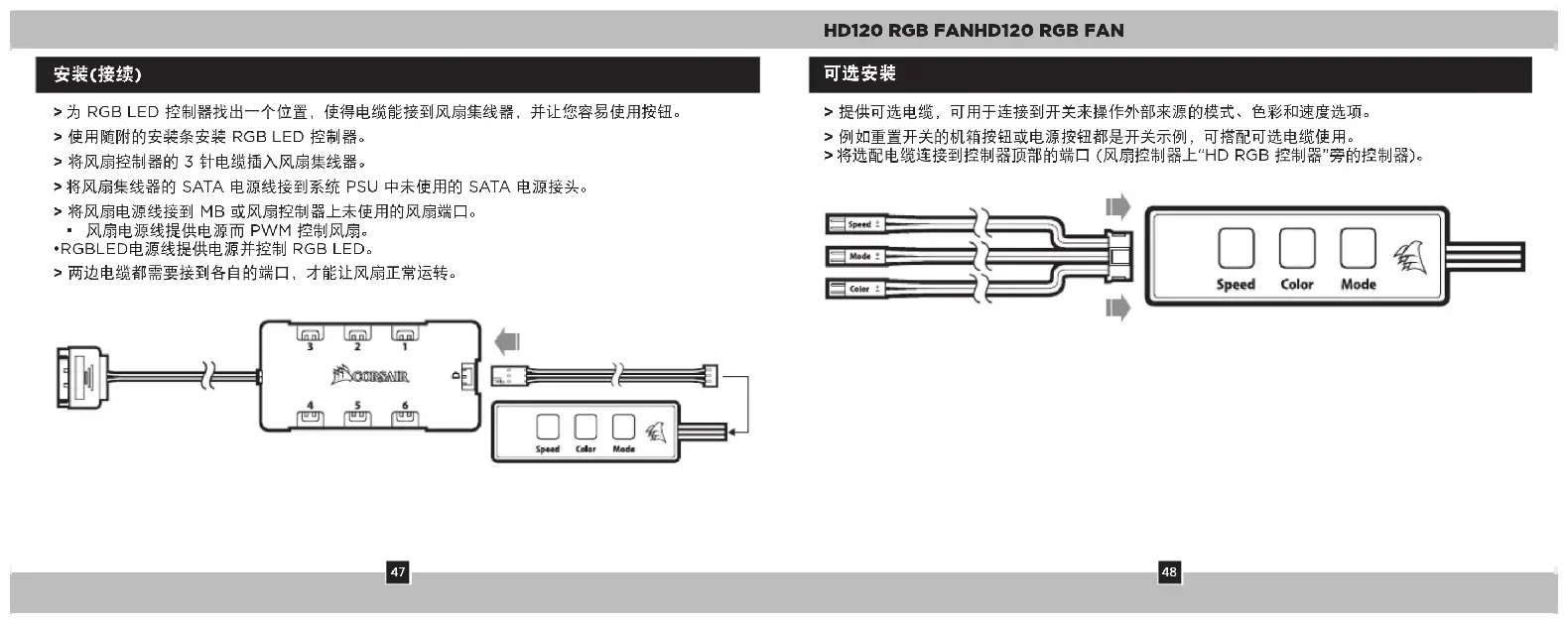

取り付け(続き)

ケーブルがファン ハブに届き、ボタンに容易にアクセスできる、RGB コントローラの場所を見つけてください。
同梱されている取り付け用ストリップで RGB LED コントローラを取り付けます。
ファン コントローラのる ピン ケーブルをファン ハブに差し込みます。
ファンハブからの SATA パワーケーブルをシステム電源の使用されていない SATA パワーコネクタに差し込みます。
ファン パワーケーブルをマザーボードまたはファンコントローラの使用されていないファンポートに差し込みます。
- ファン パワーケーブルはファンへの電源と PWM 制御を供給します。 - RGBLEDケーブルは、RGB LED への電源と制御を供給します。
ファンを動作させるには、両方のケーブルをそれぞれのポートに差し込む必要があります。

53

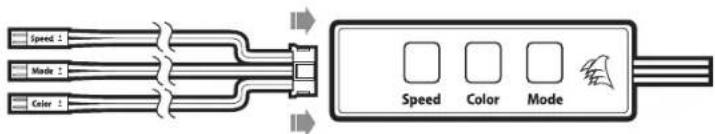

オプションの取り付け

外部ソースから、モード、色、速度のオプションを切り替えるスイッチへ接続できるオプションのケーブルが同梱されています。
例を挙げると、リセットスイッチや電源ボタンなどのシャーシボタンが、このオプションのケーブルで機能するスイッチです。
オブティカル ケーブルをコントローラ上部のボードにつなげます (ファン コントローラの「HD RGB コントローラ」の隣にあるコネクタ)。

54
