Тип продукта	Вентилятор корпуса с RGB-подсветкой
Бренд	Corsair
Модель	HD120
Размеры вентилятора	120 мм x 120 мм x 25 мм
Вес	Около 180 г
Питание	4-контактный PWM-разъем для материнской платы; питание SATA для RGB-хаба
Скорость вращения	PWM-управление: тихий, средний, быстрый (точные значения не указаны)
Уровень шума	Изменяется в зависимости от скорости; примерно от 20 до 30 дБ(А)
Воздушный поток	Примерно 50-60 CFM (оценка)
RGB-подсветка	Адресуемая RGB с 12 светодиодами на вентилятор
Режимы подсветки	Статичный, пульсация, мерцание, последовательный, бегущая строка, радуга, демо
Доступные цвета	Белый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, прокрутка всех цветов
Управление	Кнопки на контроллере (цвет, режим, скорость); возможность управления через внешний кабель
Содержимое комплекта (1 вентилятор с хабом и контроллером)	1 вентилятор, 1 хаб вентиляторов, 1 контроллер, 4 винта, 2 крепёжные ленты
RGB-подключение	Собственное через хаб; вентиляторы должны быть подключены последовательно (от 1 до 6)
Гарантия	2 года (стандартная оценка)
Уход	Регулярно удаляйте пыль сухой тканью; не используйте жидкости
Безопасность	Отключайте питание перед установкой; не подвергайте воздействию влаги

Часто задаваемые вопросы - HD120 CORSAIR

Как установить вентилятор HD120?

Закрепите вентилятор в выбранном месте корпуса с помощью прилагаемых винтов. Подключите кабель питания PWM к порту вентилятора на материнской плате, а кабель RGB — к хабу вентиляторов. Убедитесь, что хаб получает питание через SATA и подключен к контроллеру.

Могу ли я управлять RGB-подсветкой без прилагаемого контроллера?

Нет, контроллер необходим для управления режимами и цветами RGB. Однако вы можете использовать дополнительный кабель для подключения внешних кнопок (например, сброс) к контроллеру.

Сколько вентиляторов можно подключить к хабу?

Хаб поддерживает до 6 последовательно подключенных вентиляторов. Вентиляторы должны быть подключены по порядку (от 1 до 6), чтобы подсветка работала правильно.

Как изменить цвет или режим подсветки?

Используйте кнопки на контроллере: нажмите «Color» для смены цвета (цикл: белый, красный, оранжевый и т.д.), «Mode» для смены режима (статичный, пульсация, радуга и т.д.) и «Speed» для регулировки скорости вентилятора.

Совместимы ли вентиляторы HD120 с RGB-контроллерами материнской платы?

Нет, они используют собственный разъём к хабу. Они несовместимы со стандартными 4-контактными или 3-контактными RGB-разъемами материнских плат.

Что делать, если RGB-подсветка не работает?

Проверьте, что все RGB-кабели правильно подключены к хабу и что вентиляторы подключены последовательно от 1 до 6. Убедитесь, что хаб получает питание через SATA и контроллер подключен к хабу.

Могу ли я использовать один вентилятор HD120 без хаба?

Да, вентилятор работает без хаба для вентиляции (кабель PWM), но для RGB-подсветки требуется хаб для управления.

Как чистить вентилятор HD120?

Удаляйте пыль с лопастей и рамки мягкой сухой тканью. Не используйте воду или жидкие средства, чтобы не повредить электронные компоненты.

Является ли вентилятор HD120 тихим?

Да, он имеет PWM-управление, позволяющее снижать скорость для бесшумной работы. На низкой скорости шум минимален.

Какая гарантия на вентилятор HD120?

Corsair обычно предоставляет 2-летнюю гарантию на свои вентиляторы. Пожалуйста, уточните у продавца точные условия.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HD120 CORSAIR

РУКОВОДСТВО ПО УСТАНОВКЕ

GUIA DE INSTALAÇÃO

安装指南

インストールガイド

HD RGB SERIES

Установка (продолжение): 35

Альтернативная установка: 36

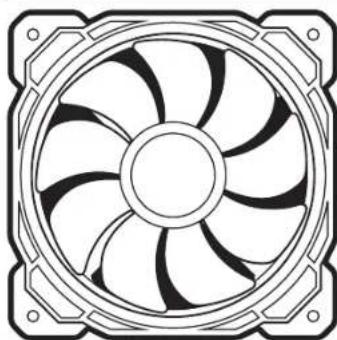

HD120 RGB FAN

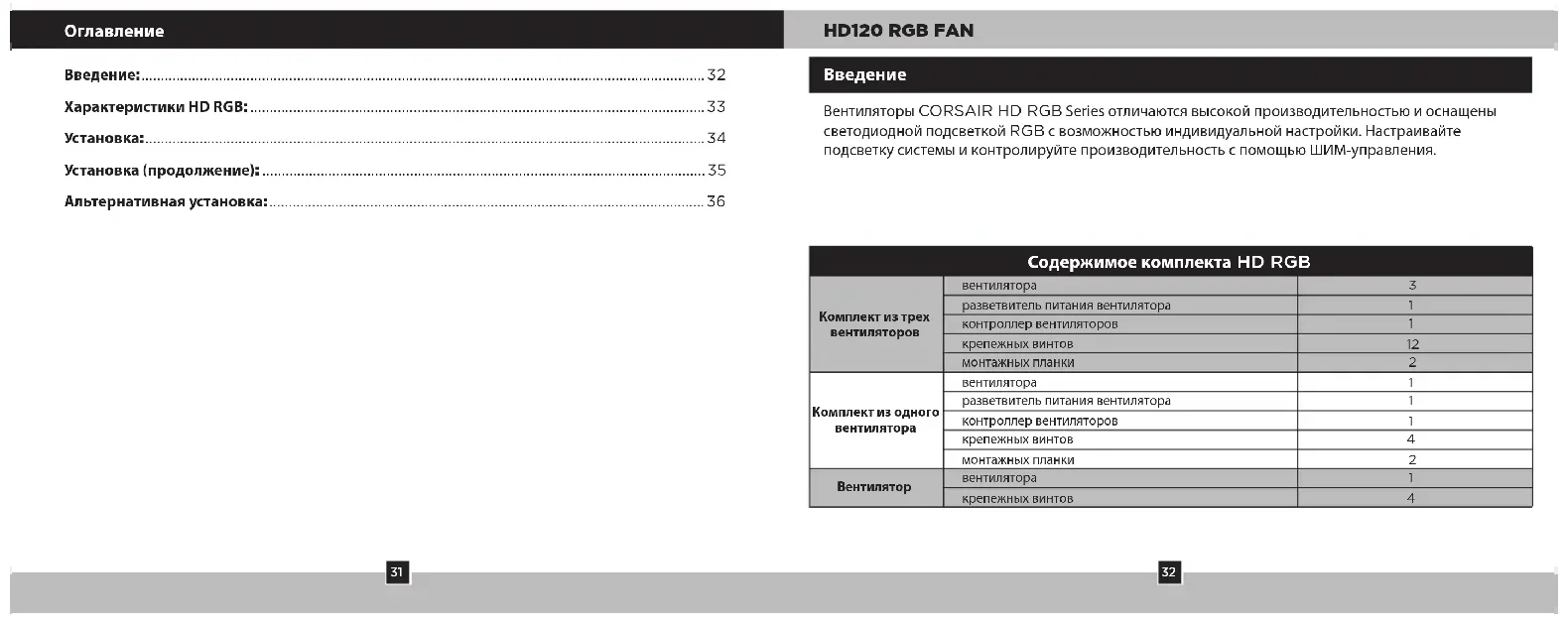

Введение

Вентиляторы CORSAIR HD RGB Series отличаются высокой производительностью и оснащены светодиодной подсветкой RGB с возможностью индивидуальной настройки. Настраивайте подсветку системы и контролируйте производительность с помощью ШИМ-управления.

Содержимое комплекта HD RGB
Комплект из трех вентиляторов	вентилятора	3
	разветвитель питания вентилятора	1
	контроллер вентиляторов	1
	крепежных винтов	12
	монтажных планки	2
Комплект из одного вентилятора	вентилятора	1
	разветвитель питания вентилятора	1
	контроллер вентиляторов	1
	крепежных винтов	4
	монтажных планки	2
Вентилятор	вентилятора	1
	крепежных винтов	4

HD120 RGB FANHD120 RGB FAN

Характеристики вентиляторов HD RGB Series

COLOR

Красный Оранжевый Желтый Зеленый Синий Фиолетовый W>R>O>Y>G>B>V

Выбор цвета – Белый > Красный > Оранжевый > Желтый > Зеленый > Синий > Фиолетовый > Циклическое переключение цветов > Возврат в начало.

MODE

Демонстрационный Статический Пульсация Мигание Последовательный Выделение Радуга

Выбор режима - Демонстрационный режим > Статический > Пульсация > Мигание > Последовательный > Выделение > Радуга > Возврат в начало.

SPEED

Средняя Низкая

Выбор скорости – Высокая > Средняя > Низкая > Возврат в начало.

1. Когда все элементы соединены надлежащим образом и подключены к сети, просто нажмите кнопку опции, которую хотите изменить, чтобы перейти к циклу выбора.

2. Кнопки обозначены непосредственно на контроллере вентилятора. a. Color (Цвет) = Выбор цвета b. Mode (Режим) = Выбор режима c. Speed (Скорость) = Выбор скорости

Установка

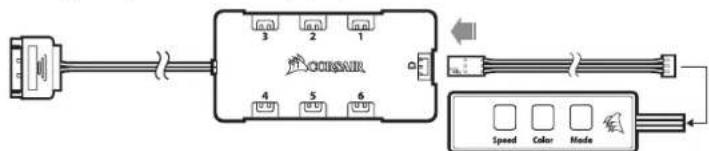

Примечания по подключению

• Для того чтобы отобразить эффекты подсветки, провода светодиодной подсветки вентилятора подключают к разветвителю питания вентилятора.
  • Вентиляторы должны запускаться последовательно, начиная с первого. 1 > 2 > 3 > 4 > 5 > 6
• Если один из вентиляторов не подключен последовательно, произойдет размыкание соединения и функция светодиодной подсветки RGB работать не будет.

Вентиляторы устанавливают внутри корпуса в выбранном месте.
Место для установки разветвителя питания вентилятора бивирается таким образом, чтобы длины кабелей светодиодной подсветки RGB всех вентиляторов системы хватило для подключения к соответствующим разъемам. • Для управления светодиодной подсветкой RGB контроллер вентиляторов также необходимо подключит разветителю питания вентилятора.
Прикрепите разветвитель питания вентилятора с помощью монтажных планок из комплекта.

HD120 RGB FANHD120 RGB FAN

Альтернативная установкаУстановка (продолжение)

Расположите контроллер RGB-светодиодов таким образом, чтобы свободно
подвести кабель к разветвителю питания и обеспечить удобный доступ к кнопкам.
Прикрепите контроллер светодиодной подсветки RGB с помощью монтажной планки из комплекта.
Подключите кабель с тремя контактами, идущий от контроллера вентилятора, к разветвителю питания.
Подключите кабель питания SATA, идущий от разветвителя питания вентилятора, к свободному разъему питания SATA на блоке питания системы.
Подключите кабель питания вентилятора к свободному разъему вентилятора на материнской плате или на контроллере вентилятора.
- По кабелю питания вентилятора подается электропитание и осуществляется ШИМ-управление вентилятором.
- По кабелю светодиодной подсветки RGB подается электропитание и осуществляется управление RGB-светодиодами.
Для правильной работы вентилятора оба кабеля необходимо подключить к соответствующим разъемам.

35

В комплекте поставки имеется дополнительный кабель для подключения к переключателю, с помощью которого от внешнего источника осуществляется управление режимами, настройками цвета и скоростью работы.

В качестве примера переключателей, которые рассчитаны на работу от внешнего источника, служат кнопки перезапуска или кнопки питания на корпусе.

Подключите дополнительный кабель к разъему в верхней части контроллера (разъем, следующий за разъемом HD RGB Controller («Контроллер HD RGB») на контроллере вентилятора).

36
