РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LL120 CORSAIR

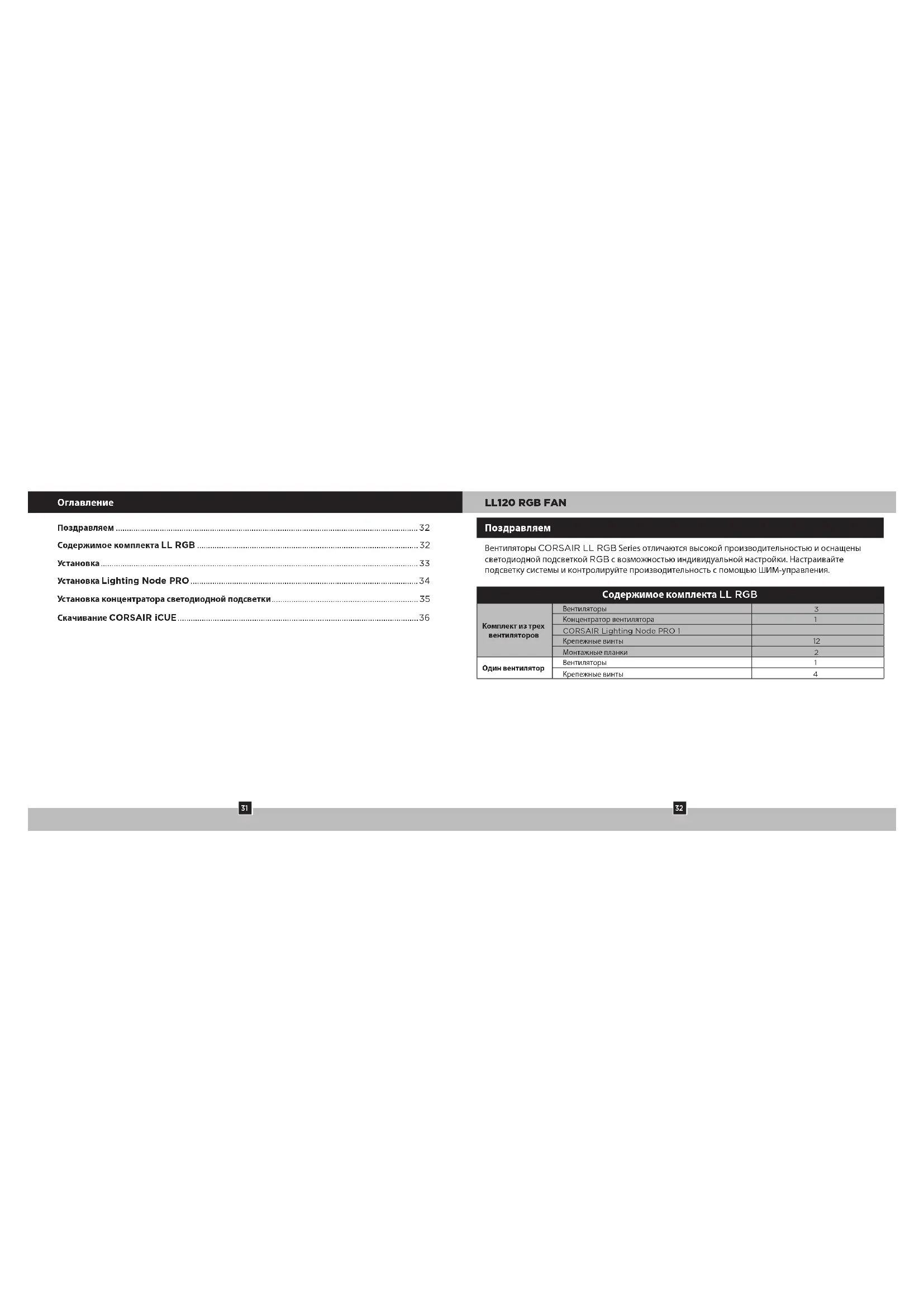

CORSAIR Lighting Node PRO 1 Крепежные винты

Один вентилятор Вентиляторы

Установка Lighting Node PRO > Примечания по подключению

• Подключите вентиляторы последовательно в таком порядке: 1 > 2 > 3 > 4 > 5 > 6.

• Анимации активируются в порядке с первого по шестой вентилятор.

• Если один из вентиляторов не подключен последовательно, произойдет размыкание соединения и функция светодиодной подсветки RGB работать не будет. > Установите вентиляторы внутри корпуса в выбранном месте. > Место для установки концентратора светодиодной подсветки RGB следует выбирать таким образом, чтобы длины кабелей светодиодной подсветки RGB всех вентиляторов системы хватило для подключения к нему.

• Для управления светодиодной подсветкой RGB с помощью программного обеспечения CORSAIR iCUE контроллер CORSAIR Lighting Node PRO также необходимо подключить к концентратору светодиодной подсветки RGB. > Установите концентратор светодиодной подсветки RGB с помощью монтажных планок из комплекта. > Перед установкой Lighting Node PRO отключите ПК. > Расположите контроллер Lighting Node PRO таким образом, чтобы можно было подвести кабель к концентратору светодиодной подсветки RGB. > Закрепите Lighting Node PRO с помощью монтажной планки из комплекта. > Вставьте штекер Mini USB в разъем на задней панели Lighting Node PRO, потом вставьте 9-контактный штекер в разъем USB2.0 на ПК. > Подсоедините разъем питания SATA к любому свободному разъему SATA блока питания ПК.36

Скачивание CORSAIR iCUE Установка концентратора светодиодной подсветки > Подсоедините кабель концентратора светодиодной подсветки RGB к свободному разъему с пометкой LED на Lighting Node PRO для подключения концентратора светодиодной подсветки. > Подсоедините разъем питания SATA к любому свободному разъему SATA блока питания ПК. > Чтобы в полной мере воспользоваться возможностями CORSAIR iCUE, скачайте последнюю версию программного обеспечения CORSAIR iCUE с веб-страницы www.corsair.com/downloads.

• Для скачивания программного обеспечения требуется интернет-соединение. Для управления подсветкой требуется программное обеспечение CORSAIR iCUE.38
