AF120 - Ventilator CORSAIR - Kostenlose Bedienungsanleitung

Produkttyp	RGB-Gehäuselüfter
Marke	Corsair
Modell	AF120 RGB SLIM
Abmessungen	120 x 120 x 25 mm
Gewicht	ca. 150 g
Stromversorgung	4-Pin PWM + SATA für RGB
Drehzahl	400 - 1500 U/min (PWM)
Luftdurchsatz	62 CFM
Geräuschpegel	25 dBA
Statischer Druck	1,4 mmH2O
Anzahl LEDs	8 adressierbare RGB-LEDs
Rahmenmaterial	Verstärkter Kunststoff
Hauptfunktionen	PWM-Steuerung, RGB-Beleuchtung, iCUE-Steuerung
Anschlüsse	4-Pin RGB-Anschluss, 4-Pin PWM-Stecker
Software-Kompatibilität	iCUE (erfordert Lighting Node CORE)
Lieferumfang	1 AF120 RGB SLIM Lüfter, 1 Lighting Node CORE, Montageschrauben (kurz und lang), Befestigungsbänder
Pflege und Reinigung	Mit einem weichen Tuch oder Druckluft entstauben. Keine Flüssigkeiten verwenden.
Sicherheit	Schalten Sie den Computer aus und trennen Sie die Stromversorgung, bevor Sie eingreifen.
Ersatzteile und Reparatur	Montageschrauben optional erhältlich. Das Gerät ist nicht vom Benutzer reparierbar.
Garantie	2 Jahre

Häufig gestellte Fragen - AF120 CORSAIR

Wie installiere ich den AF120 RGB SLIM Lüfter?

Schalten Sie den Computer aus, installieren Sie den Lighting Node CORE mit den Befestigungsbändern, montieren Sie den Lüfter mit den mitgelieferten kurzen Schrauben (oder langen Schrauben für den Kühler) und schließen Sie dann die RGB- und PWM-Kabel an.

Welche Kabel müssen am Lüfter angeschlossen werden?

Der Lüfter hat zwei Kabel: einen 4-Pin PWM-Anschluss für die Stromversorgung und Drehzahlregelung sowie einen 4-Pin RGB-Anschluss für die Beleuchtung, der an den Lighting Node CORE angeschlossen wird.

Wie verbinde ich den Lighting Node CORE mit dem Mainboard?

Schließen Sie das 9-polige USB-Kabel des Lighting Node CORE an einen internen USB 2.0-Anschluss des Mainboards und den SATA-Stecker an eine SATA-Buchse des Netzteils an.

Kann ich diesen Lüfter ohne RGB-Controller verwenden?

Nein, der Lüfter benötigt einen Controller wie den Lighting Node CORE für die RGB-Beleuchtung. Ohne Controller funktioniert die Beleuchtung nicht, aber der Lüfter kann über den PWM-Anschluss laufen.

Warum dreht mein Lüfter ständig mit voller Geschwindigkeit?

Wenn Sie den PWM-Stecker an einen 3-Pin-Anschluss anschließen, läuft er mit voller Geschwindigkeit. Verwenden Sie einen 4-Pin-Anschluss, um die PWM-Steuerung zu nutzen.

Wie konfiguriere ich die RGB-Beleuchtung mit iCUE?

Laden Sie iCUE herunter und installieren Sie es. Wählen Sie in der Lighting-Konfiguration des Lighting Node CORE « 8-LED Fan Series » und passen Sie die Effekte an.

Wie viele Lüfter kann ich an den Lighting Node CORE anschließen?

Der Lighting Node CORE unterstützt bis zu 6 Lüfter AF120 RGB SLIM, die an die Ports 1 bis 6 angeschlossen werden.

Kann ich diesen Lüfter an einem Wasserkühlungsradiator installieren?

Ja, verwenden Sie die mitgelieferten langen Schrauben für die Montage am Radiator.

Wie reinige ich den AF120 Lüfter?

Trennen Sie den Computer vom Strom und entstauben Sie den Lüfter mit einem weichen Tuch oder Druckluft. Vermeiden Sie Flüssigkeiten.

Was tun, wenn der Lüfter nicht leuchtet?

Überprüfen Sie die Verbindungen: USB- und SATA-Kabel des Lighting Node CORE sowie den RGB-Anschluss. Stellen Sie sicher, dass die iCUE-Software den Controller erkennt und die Lüfter in der richtigen Reihenfolge an die Ports angeschlossen sind.

BEDIENUNGSANLEITUNG AF120 CORSAIR

A KREUZSCHLITZSCHRAUBENZIEHER (separat erhältlich)
B KURZE LÜFTER-MONTAGESCHRAUBEN
C LANGE LUFTER-MONTAGESCHRAUBEN (zur Installation der Lufter auf einem Radiator)

LÜFTERINSTALLATION

1 COMPUTER AUSSCHALTEN

Schalten Sie Ihr Computer aus, bevor Sie Ihren AF120 RGB SLIM-Lufter installieren.

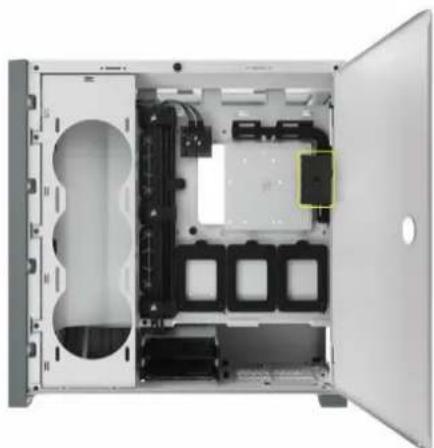

2 LIGHTING NODE CORE MONTIEREN

Suchen Sie eine geeignete Stelle für den Lighting Node CORE, sodass alle RGB LED-Kabel der Lüfter bis zum Lighting Node CORE reichen, und befestigen Sieihn an den mitgelieferten Montageleisten.

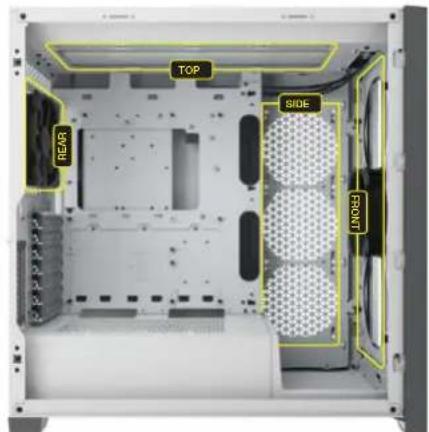

3 AF120 RGB SLIM MONTIEREN

Befestigen Sie den AF120 RGB SLIM mit den mitgelieferten kurzen Montageschrauben [B] in Ihrhem Gehäuse. Die Position der Lüfterhalterungen variiert je nach Gehäusersteller.

Bitte verwenden Sie die langen Schrauben [C],
wenn Sie den AF120 RGB SLIM auf einem
Radiator für Flüssigkuhlung montieren.

LÜFTERINSTALLATION

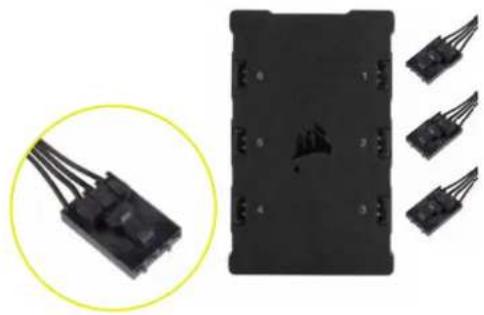

LUFTER MIT DEM RGB-CONTROLLER VERBINDEN

Verbinden Sie die 4-poligen RGB-Stecker von ihren AF120 RGB SLIM-Luftern mit dem Lighting Node CORE in sequenzieller Reihenfolge von Anschluss 1 bis Anschluss 6.

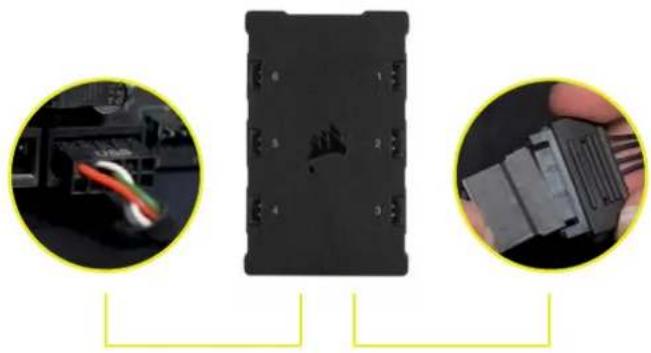

LIGHTING NODE CORE MIT DEM PC VERBINDEN

Verbinden Sie das 9-polige Ende des USBKabels des Lighting Node CORE mit einem frei internen USB-2.0-Anschluss Ihres Mainboards oder USB-Hubs.

das SATA-Netzkabel an einen freien SATAAnschluss am Netzteil Ihres Computers an.

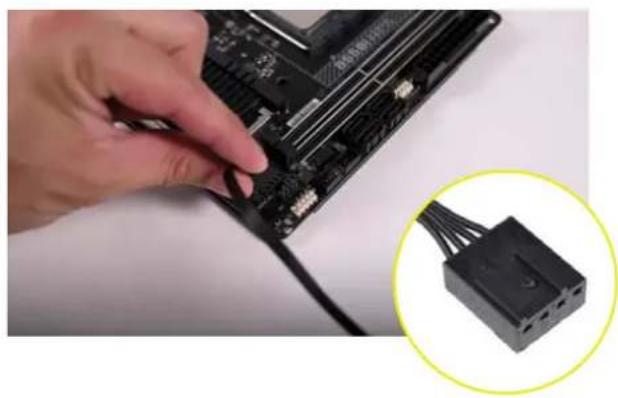

AN DIE STROMVERSORGUNG ANSCHLIESSEN

Verbinden Sie den 4-poligen PWM-Stecker mit einem verfügbaren 3-poligen* oder 4-poligen (empfohlen, sofern verfügbar) Lüfteranschluss an Ihr Mainboard oder ihrer Lüftersteuerung.

Verwenden Sie Lüfter-Splitterkabel (separatehaldlich),wennesnicht genugend Luftheranschlusse an Ihrem Mainboard oder Ihrer Lufftersteuerung gibt.

*Wenn Sie den 4-poligen PWM-Stecker mit einem 3-poligen Lüfteranschluss verbinden, kann sich Ihr AF120 RGB SLIM mit voller Geschwindigkeit drehen.

ICUE-EINRICHUNG

7 iCUE INSTALLIEREN

Klichen Sie auf die folgende Abbildung, um die neue Version der iCUE-Software von CORSAIR herunterzuladen.

8 iCUE KONFIGURIEREN

Wahlen Sie nach der Installation von iCUE auf der Seite „Beleuchtungssetup “unter, Lighting Node CORE "die Option, 8-LED-Lufterserie" aus.

9 WEITERE INFORMATIONEN

Auf unserem YouTube-Kanal CORSAIR LAB finden Sie weitere Tipps und Anleitungen dazu, wie Sie das Potenzial ihrer neuen CORSAIR-Lüfter voll ausschöpfen.
