Tipo di prodotto	Ventilatore per cabinet RGB
Marca	Corsair
Modello	AF120 RGB SLIM
Dimensioni	120 x 120 x 25 mm
Peso	Circa 150 g
Alimentazione	4 pin PWM + SATA per RGB
Velocità di rotazione	400 - 1500 giri/min (PWM)
Flusso d'aria	62 CFM
Livello sonoro	25 dBA
Pressione statica	1,4 mmH2O
Numero di LED	8 LED RGB indirizzabili
Materiale del telaio	Plastica rinforzata
Funzioni principali	Controllo PWM, illuminazione RGB, gestione via iCUE
Connettività	Connettore RGB a 4 pin, presa PWM a 4 pin
Compatibilità software	iCUE (richiede Lighting Node CORE)
Contenuto della confezione	1 ventola AF120 RGB SLIM, 1 Lighting Node CORE, viti di montaggio (corte e lunghe), strisce di fissaggio
Manutenzione e pulizia	Spolverare con un panno morbido o aria compressa. Non utilizzare liquidi.
Sicurezza	Spegnere il computer e scollegare l'alimentazione prima di qualsiasi intervento.
Pezzi di ricambio e riparabilità	Viti di montaggio disponibili come optional. L'unità non è riparabile dall'utente.
Garanzia	2 anni

Domande frequenti - AF120 CORSAIR

Come installare la ventola AF120 RGB SLIM?

Spegnere il computer, installare il Lighting Node CORE con le strisce di fissaggio, montare la ventola utilizzando le viti corte fornite (o viti lunghe per radiatore), quindi collegare i cavi RGB e PWM.

Quali sono i cavi da collegare alla ventola?

La ventola ha due cavi: un connettore PWM a 4 pin per l'alimentazione e il controllo della velocità, e un connettore RGB a 4 pin per l'illuminazione, da collegare al Lighting Node CORE.

Come collegare il Lighting Node CORE alla scheda madre?

Collegare il cavo USB a 9 pin del Lighting Node CORE a un connettore USB 2.0 interno della scheda madre, e il connettore SATA a una presa SATA dell'alimentatore.

Posso usare questa ventola senza controller RGB?

No, la ventola richiede un controller come il Lighting Node CORE per l'illuminazione RGB. Senza controller, l'illuminazione non funzionerà, ma la ventola può girare tramite la presa PWM.

Perché la mia ventola gira sempre alla massima velocità?

Se si collega la presa PWM a una presa a 3 pin, girerà alla massima velocità. Utilizzare una presa a 4 pin per usufruire del controllo PWM.

Come configurare l'illuminazione RGB con iCUE?

Scaricare e installare iCUE, selezionare « 8-LED Fan Series » nella configurazione Lighting del Lighting Node CORE, quindi personalizzare gli effetti.

Quante ventole posso collegare al Lighting Node CORE?

Il Lighting Node CORE supporta fino a 6 ventole AF120 RGB SLIM, collegate alle porte da 1 a 6.

Posso installare questa ventola su un radiatore di watercooling?

Sì, utilizzare le viti lunghe fornite per il montaggio su radiatore.

Come pulire la ventola AF120?

Scollegare il computer, quindi spolverare la ventola con un panno morbido o aria compressa. Evitare liquidi.

Cosa fare se la ventola non si accende?

Verificare le connessioni: cavo USB e SATA del Lighting Node CORE, e collegamento RGB. Assicurarsi che il software iCUE riconosca il controller e che le ventole siano collegate nell'ordine delle porte.

MANUALE UTENTE AF120 CORSAIR

INSTALLAZIONDE DELLA VENTOLA

CONFIGURAZIONE DI CUE

ITALIANO

HARDWARE RICHIESTO

A UN CACCIAVITE PHILLIPS (venduto separamente)
B VITI DI MONTAGGIO VENTOLA CORTE
C VITI DI MONTAGGIO VENTOLA LUNGHE (utilizzate per l'installazione delle ventole su un radiatore)

INSTALLAZIONE DELLA VENTOLA

1 SPEGNERE IL COMPUTER

Spagnere ilsystema prima di procedere all'installazione della ventola AF120 RGB SLIM.

2 MONTAGGIO DI LIGHTING NODE CORE

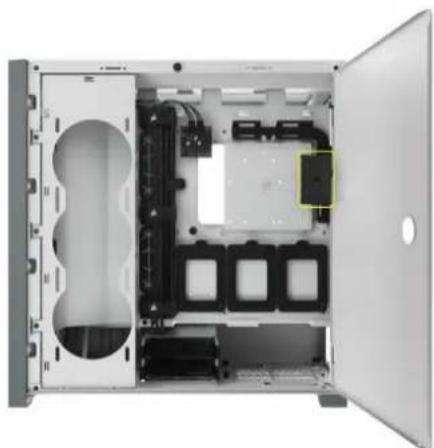

Trovare una posizione per il Lighting Node CORE che consenta ai cavi delle ventole RGB LED di raggiungere il Lighting Node CORE, quando montarle con le apposite fascette di montaggio.

3 MONTAGGIO DI AF120 RGB SLIM

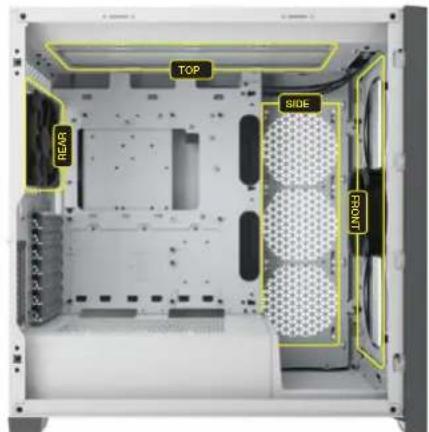

Montare la ventola AF120 RGB SLIM all'interno del case con le viti di montaggio corte fornite [B]. Le posizioni degli attacchi per la ventola variano in funzione del produttore del case.

Se si desidera montare la ventola AF120 RGB SLIM su un radiatore per raffreddamento a liquido,utilizzare le viti lunghe [C].

INSTALLAZIONE DELLA VENTOLA

COLLEGAMENTO DELLA VENTOLA A UN CONTROLLER RGB

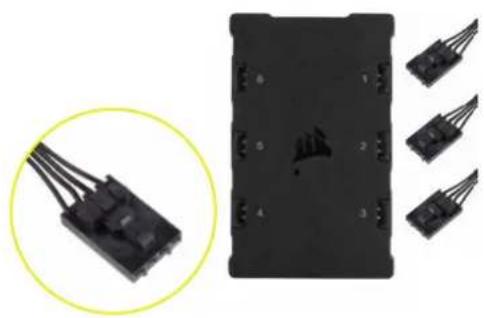

Collegare i connettori RGB a 4 pin delle ventole AF120 RGB SLIM al controller Lighting Node CORE in ordine progressivo alla porta n. 1 a quella n. 6.

COLLEGAMENTO DI LIGHTING NODE CORE AL PC

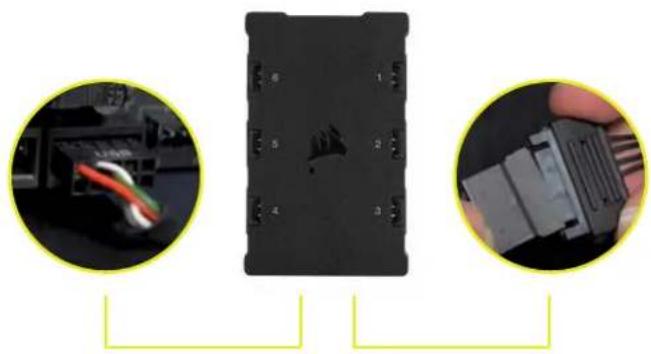

Collegare il cavo USB a 9 pin dal Lighting Node CORE a un header USB 2.0 interno disponibile sulla schedà madre o hub USB.

Collegare il connettore di alimentazione SATA a un connettore SATA libero dell'alimentatore.

COLLEGAMENTO DELL'ALIMENTAZIONE

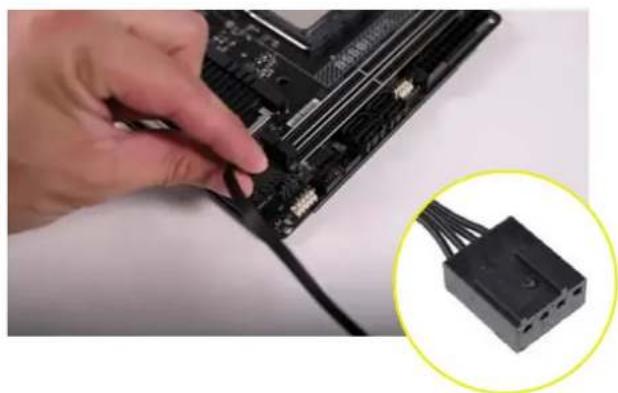

Collegare il connettore PWM a 4 pin a qualsiasi connettore della ventola a 3^* o a 4 pin (consigliato, se possibile) disponibile sulla schedà madre o sul controller della ventola.

É possibile utilizzato i cavi sdoppiatori a doppi uscita (venduti separatamente) la schedamadre o il controller delle ventole non dispongono di un numero sufficiente di connettori per ventola.

*Il collegamento del connettore PWM a 4 pin a un connettore della ventola a 3 pin consente alla ventola AF120 RGB SLIM di funzionare alla massima velocità.

CONFIGURAzione DI ICUE

7 INSTALLAZIONE DI ICUE

Fare cli c sull'immagine per scaricare il software iCUE piu recente di CORSAIR.

8 CONFIGURAzione DI ICUE

Dopo aver installato iCUE, selezionare "8-LED Fan Series" (ventole a 8 LED) nella pagina di Configurazione illuminazione in Lighting Node CORE.

9 RISORSE AGGIUNTIVE

Per ulteriori suggerimenti e istruzioni su come sfruttare al massimo le tue nuove ventole CORSAIR, visita il nostro canale YouTube CORSAIR LAB.
