AF120 - Tuuletin CORSAIR - Ilmainen käyttöohje ja opas

Tuotetyyppi	RGB-kotelotuuletin
Tuotemerkki	Corsair
Malli	AF120 RGB SLIM
Mitat	120 x 120 x 25 mm
Paino	Noin 150 g
Virtalähde	4-nastainen PWM + SATA RGB:tä varten
Pyörimisnopeus	400 - 1500 rpm (PWM)
Ilmavirta	62 CFM
Melutaso	25 dBA
Staattinen paine	1,4 mmH2O
LEDien lukumäärä	8 osoitettavaa RGB-LEDiä
Kehysmateriaali	Vahvistettu muovi
Tärkeimmät toiminnot	PWM-ohjaus, RGB-valaistus, iCUE-ohjaus
Liitäntä	4-nastainen RGB-liitin, 4-nastainen PWM-liitin
Ohjelmistoyhteensopivuus	iCUE (vaatii Lighting Node CORE)
Pakkauksen sisältö	1 AF120 RGB SLIM -tuuletin, 1 Lighting Node CORE, asennusruuvit (lyhyet ja pitkät), kiinnitysteipit
Huolto ja puhdistus	Puhdista pölyt pehmeällä liinalla tai paineilmalla. Älä käytä nestettä.
Turvallisuus	Sammuta tietokone ja irrota virtajohto ennen toimenpiteitä.
Varaosat ja korjattavuus	Asennusruuveja saatavana lisävarusteena. Yksikköä ei voi korjata itse.
Takuu	2 vuotta

Usein kysytyt kysymykset - AF120 CORSAIR

Kuinka asennan AF120 RGB SLIM -tuulettimen?

Sammuta tietokone, asenna Lighting Node CORE kiinnitysteipeillä, kiinnitä tuuletin mukana tulevilla lyhyillä ruuveilla (tai pitkillä ruuveilla jäähdyttimeen), ja liitä sitten RGB- ja PWM-kaapelit.

Mitkä kaapelit tuulettimeen kytketään?

Tuulettimessa on kaksi kaapelia: 4-nastainen PWM-liitin virransyöttöä ja nopeudensäätöä varten, ja 4-nastainen RGB-liitin valaistusta varten, jotka liitetään Lighting Node CORE -laitteeseen.

Kuinka liitän Lighting Node CORE -laitteen emolevyyn?

Liitä Lighting Node CORE -laitteen 9-nastainen USB-kaapeli emolevyn sisäiseen USB 2.0 -liittimeen ja SATA-liitin virtalähteen SATA-liittimeen.

Voinko käyttää tätä tuuletinta ilman RGB-ohjainta?

Ei, tuuletin tarvitsee ohjaimen, kuten Lighting Node CORE, RGB-valaistusta varten. Ilman ohjainta valaistus ei toimi, mutta tuuletin voi pyöriä PWM-liitännän kautta.

Miksi tuulettimeni pyörii aina täydellä nopeudella?

Jos liität PWM-liitännän 3-nastaiseen liitäntään, tuuletin pyörii täydellä nopeudella. Käytä 4-nastaista liitäntää PWM-ohjauksen hyödyntämiseksi.

Kuinka määritän RGB-valaistuksen iCUE:n avulla?

Lataa ja asenna iCUE, valitse "8-LED Fan Series" Lighting Node CORE:n asetuksissa ja muokkaa efektejä.

Kuinka monta tuuletinta voin liittää Lighting Node CORE -laitteeseen?

Lighting Node CORE tukee enintään 6 AF120 RGB SLIM -tuuletinta, jotka liitetään portteihin 1–6.

Voinko asentaa tämän tuulettimen vesijäähdytysjärjestelmän jäähdyttimeen?

Kyllä, käytä mukana tulevia pitkiä ruuveja asennukseen jäähdyttimeen.

Kuinka puhdistan AF120-tuulettimen?

Irrota tietokone verkkovirrasta ja puhdista tuuletin pehmeällä liinalla tai paineilmalla. Vältä nesteitä.

Mitä teen, jos tuuletin ei syty?

Tarkista liitännät: Lighting Node CORE:n USB- ja SATA-kaapelit, RGB-liitäntä. Varmista, että iCUE-ohjelmisto tunnistaa ohjaimen ja että tuulettimet on liitetty oikein porttijärjestyksessä.

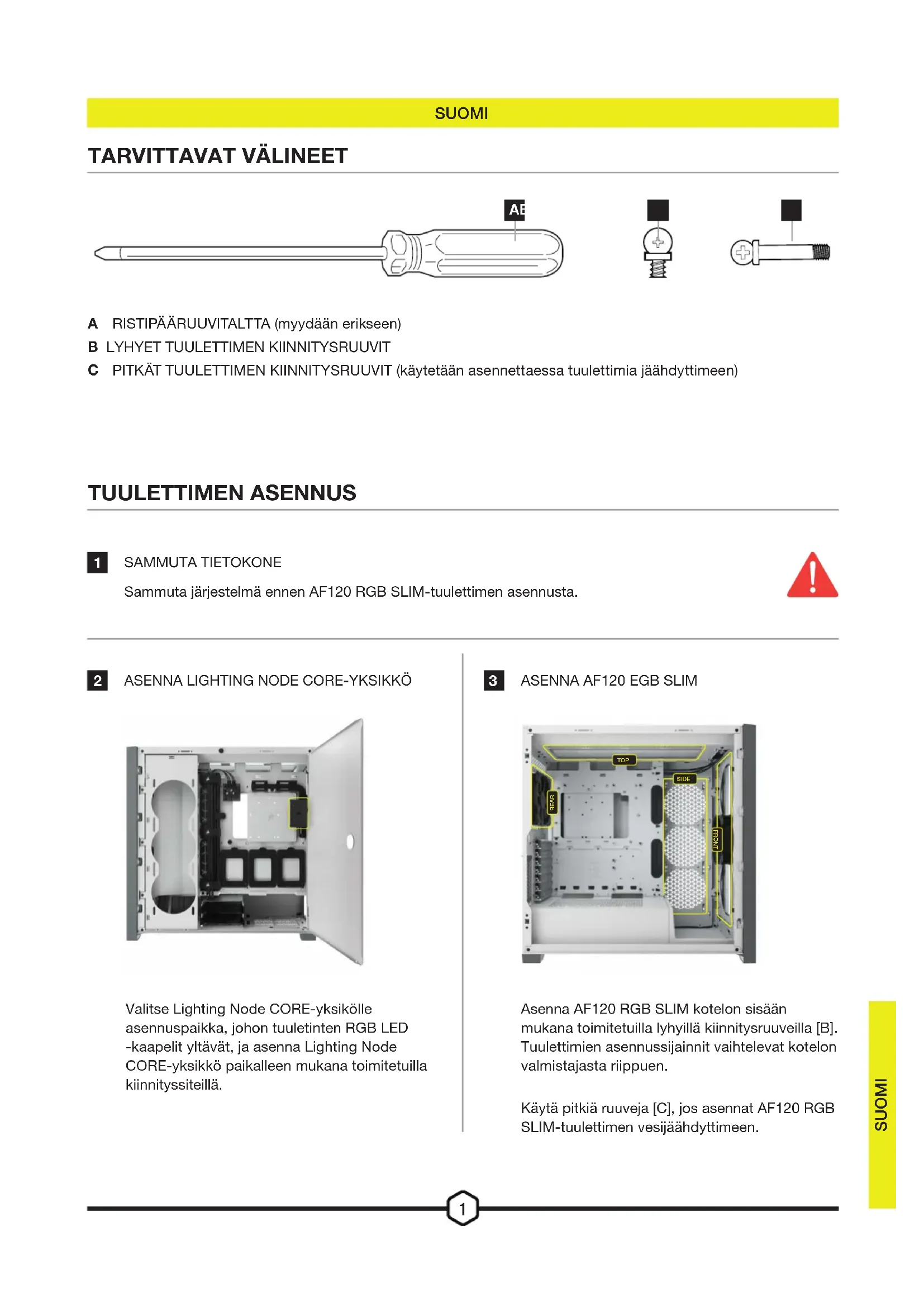

KÄYTTÖOHJE AF120 CORSAIR

A RISTIPÄÄRUUVITALTTA (myydään erikseen)
B LYHYET TUULETTIMEN KIINNITYSRBUUVIT
C PITKÄT TUULETTIMEN KIINNITYSRUUVIT (käytään asennettaessa tuulettimia jähdydttimeen)

TUULETTIMEN ASENNUS

1 SAMMUTA TIETOKONE

Sammuta järestelmä ennen AF120 RGB SLIM-tuulettimen asennusta.

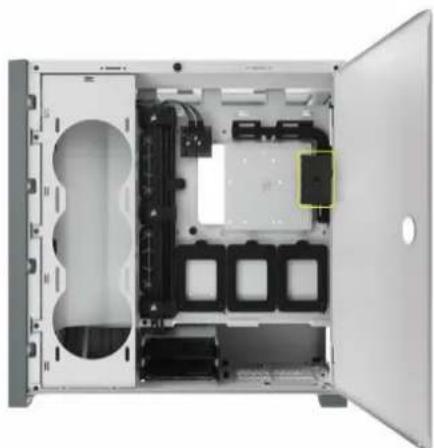

2 ASENNA LIGHTING NODE CORE-YKSIKKO

Valitse Lighting Node CORE-yksikolle
asennuspaikka, johon tuuletinten RGB LED
-kaapelit yltavat, ja asenna Lighting Node CORE-yksikkö paikalleen mukana toimitetuilla
kiinnityssiteillä.

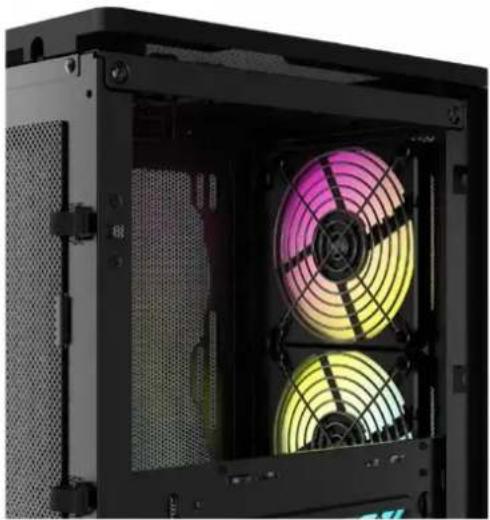

3 ASENNA AF120 EGB SLIM

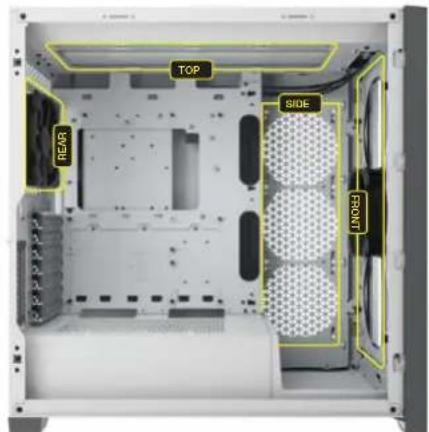

Asenna AF120 RGB SLIM kotelon sisään mukana toimitetuilla lyhyillä kiinnitysruuveilla [B]. Tuulettimien asennussijainnit vaihtelevat kotelon valmistajasta riippuen.

Käytä pitkä ruuveja [C], jos asennat AF120 RGB SLIM-tuulettimen vesijäahdyttmeen.

TUULETTIMEN ASENNUS

KYTKE TUULETIN RGB-VALAISTUSYKSIKKOON

Kytke 4-napaiset RGB-liittimet AF120 RGB SLIM -tuulettimista Lighting Node COREvalaistusyksikköön numerojärestyksessä portista nro 1 porttiin nro 6.

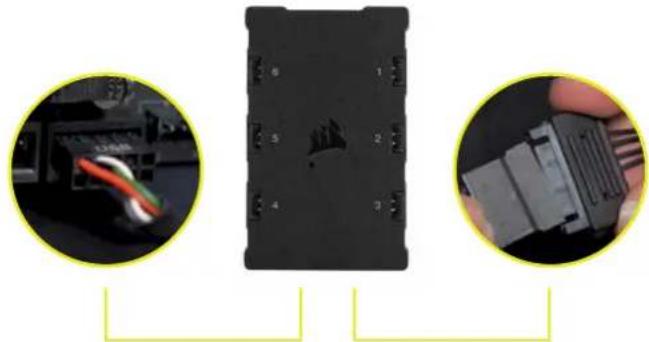

KYTKE LIGHTING NODE CORE-VALAISTUSYKSIKKO TIETOKONEESEEN

Kiinnitta Lighting Node CORE-yksikon 9-napainen USB-kaapeli emolevllä tai USBbreitittimessä olevaan vapaaseen USB 2.0-lattajohtoliitantän.

Kiinnitta SATA-virtaliitin virtalähteen mihin tahansa vapaana olevaan SATA-liitantän.

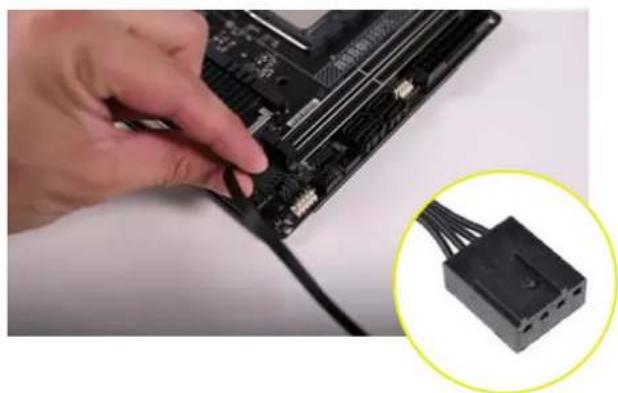

KYTE KIRTAJOHTO

Kytke 4-napainen PWM-liitin vapaana olevaan 3-napaiseen* tai 4-napaiseen (suositus, jos vapaana) tuulettimen liitantaan, joka on emolevlltai tuulettimen ohjaimessa.

Voit kayttta tuulettimen haaroituskaapeleita (myydaan erikseen), jos emolevylasi taituuletinohjaimessasi ei ole riittavasti tuuletinliitantoja.

*Jos kytket 4-napaisen PWM-liittimen
3-napaiseen tuulettimen liitantaan, AF120 SLIM pyorii taydella nopeudella.

SUOMI

ICUE-ASENNUS

7 ASENNA iCUE

Lataa CORSAIRin uusin iCUE-ohjelmisto napsauttamalla kuva.

8 MÄRITA iCUE

Kun iCUE on asennettu, valitse 8-LED Fan Series-kohta Lighting Setup-sivulla Lighting Node CORE-sovelluksessa.

9 LISATIETOJA

Vieraile CORSAIR LAB YouTube-kanavallamme saadaksesi lisä vinkkejä ja ohjeita uusien CORSAIR-tuulettimiesi käyttoön.

INNEHÄLLSFORTECKNING

NÖDVÄNDIG MASKINVARA

FLAKTINSTALLATION

ICUE-KONFIGURATION

SVENSKA

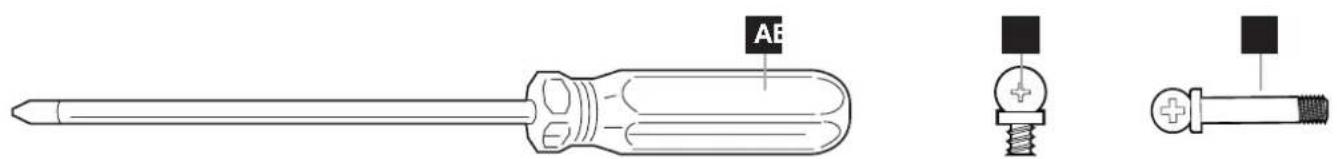

NÖDVÄNDIG MASKINVARA

A STJÄRNSKRUVMEJSEL (säljs seperat)
B KORTA FLAKTMONTERINGSSKRUVAR
C LAnga FLAKTMONTERINGSSKRUVAR (anvands for att installerera flaktar pa kylare)

FLÄKINSTALLATION

1 STANG AV DATORN
