AF120 - Wentylator CORSAIR - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator obudowy RGB
Marka	Corsair
Model	AF120 RGB SLIM
Wymiary	120 x 120 x 25 mm
Waga	Około 150 g
Zasilanie	4-pin PWM + SATA dla RGB
Prędkość obrotowa	400 - 1500 obr/min (PWM)
Przepływ powietrza	62 CFM
Poziom hałasu	25 dBA
Ciśnienie statyczne	1,4 mmH2O
Liczba LED	8 adresowalnych diod LED RGB
Materiał ramy	Wzmocniony plastik
Główne funkcje	Sterowanie PWM, oświetlenie RGB, sterowanie przez iCUE
Złącza	Złącze RGB 4-pin, wtyk PWM 4-pin
Kompatybilność oprogramowania	iCUE (wymaga Lighting Node CORE)
Zawartość opakowania	1 wentylator AF120 RGB SLIM, 1 Lighting Node CORE, śruby montażowe (krótkie i długie), taśmy montażowe
Konserwacja i czyszczenie	Odkurzać miękką szmatką lub sprężonym powietrzem. Nie używać płynów.
Bezpieczeństwo	Wyłącz komputer i odłącz zasilanie przed jakąkolwiek interwencją.
Cięści zamienne i naprawialność	Śruby montażowe dostępne opcjonalnie. Urządzenie nie jest naprawialne przez użytkownika.
Gwarancja	2 lata

Często zadawane pytania - AF120 CORSAIR

Jak zainstalować wentylator AF120 RGB SLIM ?

Wyłącz komputer, zamontuj Lighting Node CORE za pomocą taśm montażowych, zamontuj wentylator za pomocą dołączonych krótkich śrub (lub długich śrub do radiatora), a następnie podłącz kable RGB i PWM.

Jakie kable należy podłączyć do wentylatora ?

Wentylator ma dwa kable: złącze PWM 4-pin do zasilania i kontroli prędkości oraz złącze RGB 4-pin do oświetlenia, które należy podłączyć do Lighting Node CORE.

Jak podłączyć Lighting Node CORE do płyty głównej ?

Podłącz kabel USB 9-pin z Lighting Node CORE do wewnętrznego złącza USB 2.0 na płycie głównej, a złącze SATA do gniazda SATA zasilacza.

Czy mogę używać tego wentylatora bez kontrolera RGB ?

Nie, wentylator wymaga kontrolera takiego jak Lighting Node CORE do oświetlenia RGB. Bez kontrolera oświetlenie nie będzie działać, ale wentylator może się obracać przez złącze PWM.

Dlaczego mój wentylator cały czas obraca się z pełną prędkością ?

Jeśli podłączysz wtyk PWM do gniazda 3-pinowego, będzie obracać się z pełną prędkością. Użyj gniazda 4-pinowego, aby skorzystać z kontroli PWM.

Jak skonfigurować oświetlenie RGB za pomocą iCUE ?

Pobierz i zainstaluj iCUE, wybierz „8-LED Fan Series” w konfiguracji Lighting Lighting Node CORE, a następnie dostosuj efekty.

Ile wentylatorów mogę podłączyć do Lighting Node CORE ?

Lighting Node CORE obsługuje do 6 wentylatorów AF120 RGB SLIM, podłączonych do portów 1–6.

Czy mogę zainstalować ten wentylator na chłodnicy wodnej ?

Tak, użyj dołączonych długich śrub do montażu na chłodnicy.

Jak wyczyścić wentylator AF120 ?

Odłącz komputer, a następnie odkurz wentylator miękką szmatką lub sprężonym powietrzem. Unikaj płynów.

Co zrobić, jeśli wentylator nie włącza się ?

Sprawdź połączenia: kabel USB i SATA Lighting Node CORE oraz podłączenie RGB. Upewnij się, że oprogramowanie iCUE rozpoznaje kontroler, a wentylatory są prawidłowo podłączone w kolejności portów.

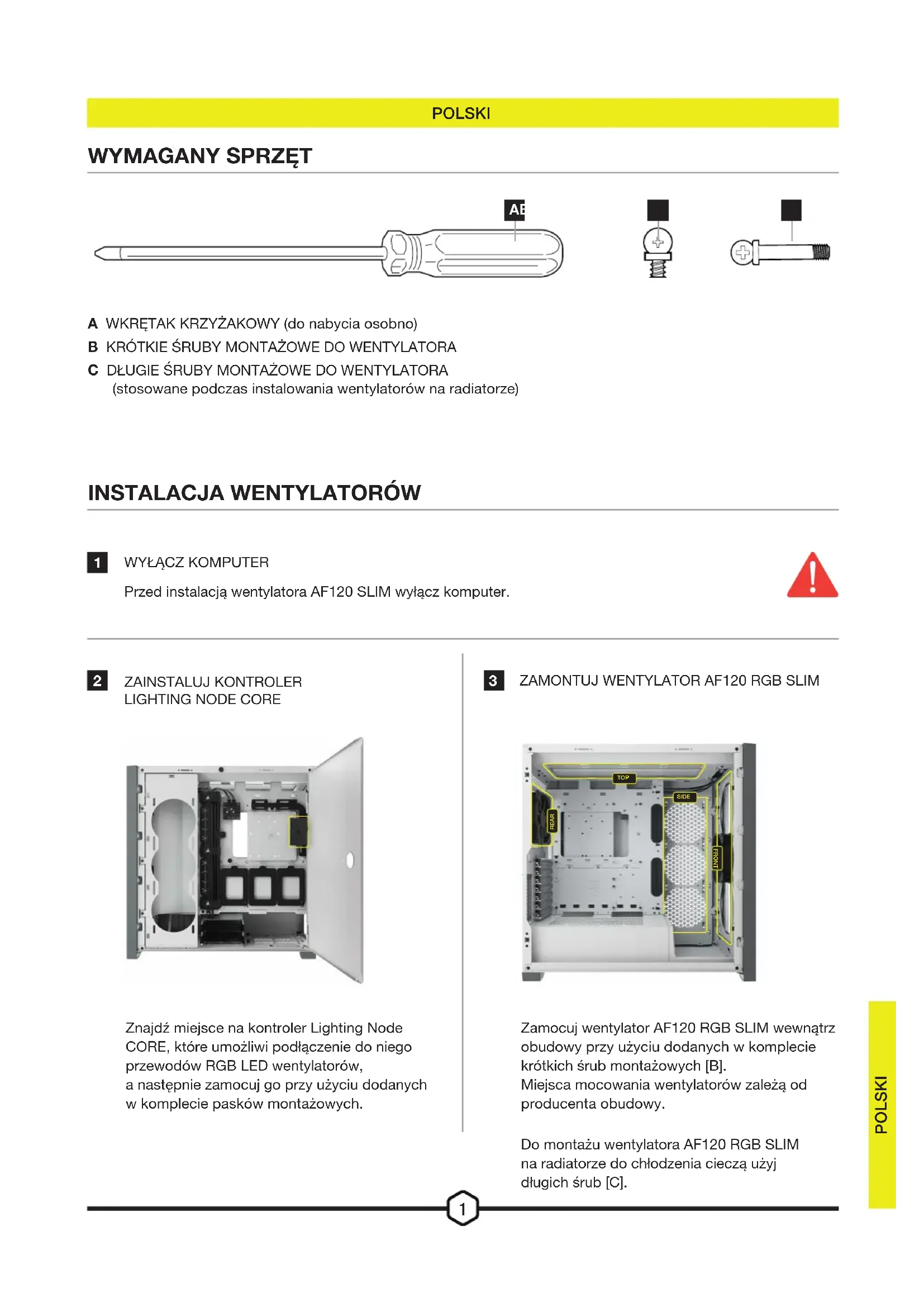

INSTRUKCJA OBSŁUGI AF120 CORSAIR

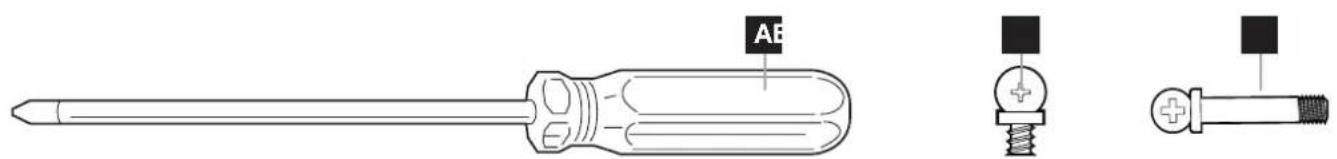

A WKRETAK KRZYZAKOWY (do nabycia osobno)
B KROTKIE SRUBY MONTAZOWE DO WENTYLATORA
C DŁUGIE SRGBY MONTAZOWE DO WENTYLATORA (stosowane podczas instalowania wentylatorów na radiatorze)

Przed instalacja wentylatora AF120 SLIM wylacz komputer.

ZAINSTALUJ KONTROLLER LIGHTING NODE CORE

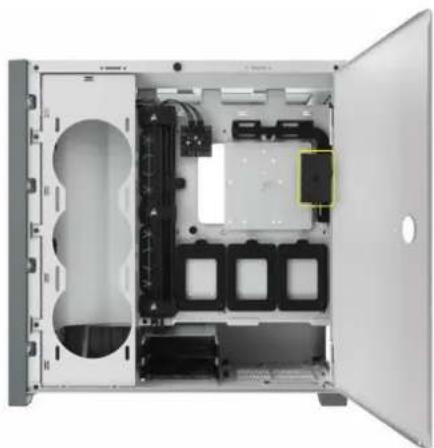

Znajdź.), na kontractor Lighting Node CORE, ktoe umo zwi podlaczenia do niego przy wemodow RGB LED wentylatorow, a nastepnie zamocuj go przy uzyciu dodanych w komplecie paskow montażowych.

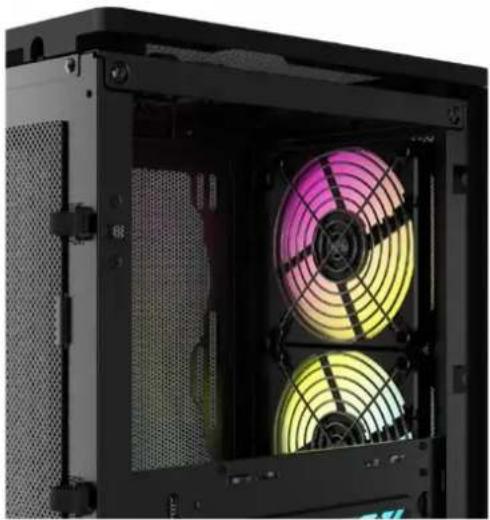

3 ZAMONTUJ WENTYLATOR AF120 RGB SLIM

Zamocuj wentylator AF120 RGB SLIM wewnatrz obudowy przy uzyciu dodanych w komplecie krtekich szub montażowych [B].

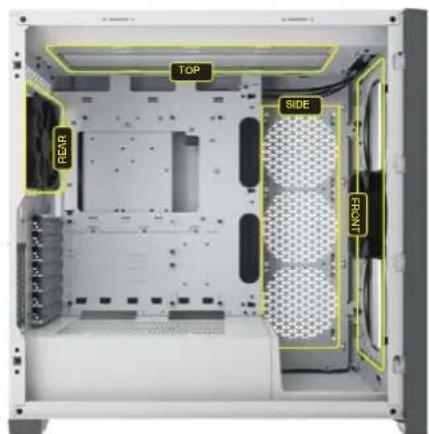

Miejsca mocowania wentylatorów zaleź od producenta obudowy.

Do montazu wentylatora AF120 RGB SLIM na radiatorze do chlodzenia cieczu uzyj dlugich srb [C].

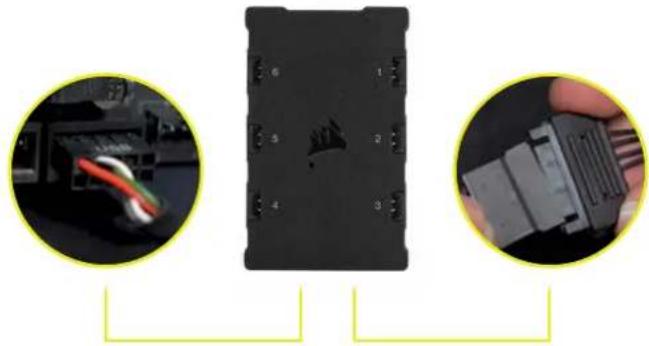

Podlacz 9-pinowy przywod USB z kontrlera Lighting Node CORE do dostepnego wewnetrznego gniazda USB 2.0 na plicie glownej lub kon concentratora USB.

Podlacz zlacze zasilania SATA do dostepnego zlacza SATA z zasilacza.

PODLACZ DO ZASILANIA

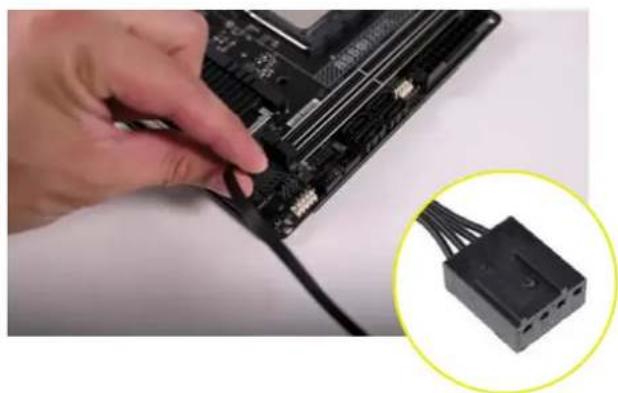

Podlacz 4-pinowe zlacze PWM do dostepnego 3-pinowego* lub 4-pinowego (zalecane w miare dostepnosci) zlacza na plicy glownej albo sterowniku wentylatora.
Jesli plyta glowna lub kontroler wentylatorow
nie maja wystarczajacej liczby zlaczy
wentylatorow, mozesz uzyc przyzewodow
rozgaleznych do wentylatorow
(sprzedawane osobno).

*Podłaczenia 4-pinowej zȩcza PWM do 3-pinowej zȩcza wentylatora na płycie glównej spowoduje obracanie są wentylatora AF120 RGB SLIM z pełna szybkoscią.

KONFIGURACJA iCUE

7 ZAINSTALUJ iCUE

Kliknij obraz,abypobra'najnowsze oprogramowanie iCUE firmy CORSAIR.

8 SKONFIGURUJ icUE

Po zainstalowaniu iCUE wybierz "8-LED Fan Series" (Seria wentylatorów z 8 diodami LED) na stronie Lighting Setup (Konfiguracja podświetzenia) w sekcj Lighting Node CORE.

9 DODATKOWE ZASOBY

Odwiedź nasz kanat CORSAIR LAB na YouTube, aby uzyskaćwcieje porad i instrukcji na tematkiego, jak maksymalnie wykorzystać moziwość swoich nowych wentylatorów CORSAIR.
