AF120 - 风扇 CORSAIR - 免费用户手册

产品类型	RGB 机箱风扇
品牌	Corsair
型号	AF120 RGB SLIM
尺寸	120 x 120 x 25 mm
重量	约 150 克
电源	4 针 PWM + SATA 用于 RGB
转速	400 - 1500 RPM (PWM)
风量	62 CFM
噪音水平	25 dBA
静压	1.4 mmH2O
LED 数量	8 颗可寻址 RGB LED
框架材料	强化塑料
主要功能	PWM 控制、RGB 灯效、iCUE 控制
接口	4 针 RGB 接口, 4 针 PWM 接口
软件兼容性	iCUE（需要 Lighting Node CORE）
包装内容	1 个 AF120 RGB SLIM 风扇, 1 个 Lighting Node CORE, 安装螺丝（短和长）, 固定带
维护与清洁	用软布或压缩空气除尘。请勿使用液体。
安全	在操作前关闭计算机并拔掉电源。
备件与可维修性	安装螺丝可选配。本产品用户不可维修。
保修	2 年

常见问题 - AF120 CORSAIR

如何安装 AF120 RGB SLIM 风扇？

关闭计算机，使用固定带安装 Lighting Node CORE，使用随附的短螺丝（或用于散热器的长螺丝）安装风扇，然后连接 RGB 和 PWM 线缆。

风扇需要连接哪些线缆？

风扇有两根线缆：一个 4 针 PWM 接口用于电源和速度控制，和一个 4 针 RGB 接口用于灯效，连接到 Lighting Node CORE。

如何将 Lighting Node CORE 连接到主板？

将 Lighting Node CORE 的 9 针 USB 线缆连接到主板的 内部 USB 2.0 接口，并将 SATA 接头连接到电源的 SATA 接口。

我可以在没有 RGB 控制器的情况下使用此风扇吗？

不可以，风扇需要像 Lighting Node CORE 这样的控制器来实现 RGB 灯效。没有控制器，灯效将无法工作，但风扇可以通过 PWM 接口运转。

为什么我的风扇一直全速运转？

如果您将 PWM 插头连接到 3 针接口，它将全速运转。请使用 4 针 接口以实现 PWM 控制。

如何使用 iCUE 配置 RGB 灯效？

下载并安装 iCUE，在 Lighting Node CORE 的灯效配置中选择「8-LED 风扇系列」，然后自定义效果。

我可以连接多少个风扇到 Lighting Node CORE？

Lighting Node CORE 最多支持 6 个 AF120 RGB SLIM 风扇，连接到端口 1 至 6。

我可以将此风扇安装在水冷散热器上吗？

可以，请使用随附的 长螺丝 进行散热器安装。

如何清洁 AF120 风扇？

断开计算机电源，然后用软布或 压缩空气 给风扇除尘。请避免使用任何液体。

如果风扇不亮怎么办？

检查连接：Lighting Node CORE 的 USB 和 SATA 线缆，以及 RGB 连接。确保 iCUE 软件识别到控制器，并且风扇按端口顺序正确连接。

用户手册 AF120 CORSAIR

A十字头螺丝刀（单独出售）
B 短风扇安装螺丝
C 长风扇安装螺丝（在散热器上安装风扇时使用）

风扇安装

1 关闭电脑

安装 AF120 RGB SLIM 风扇前先关闭您的系统。

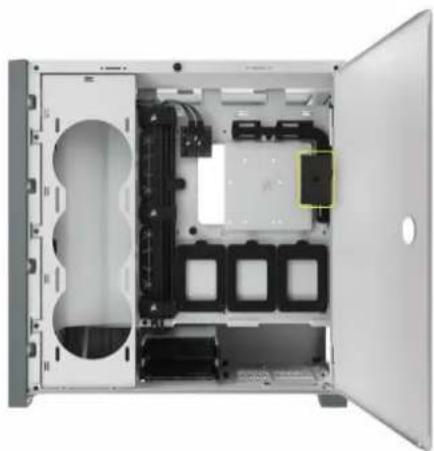

为 Lighting Node CORE 找到一处位置，在该位置上，RGB LED 电缆可以连接到 Lighting Node CORE，然后使用随附的安装条对其进行安装。

3 安装AF120RGBSLIM

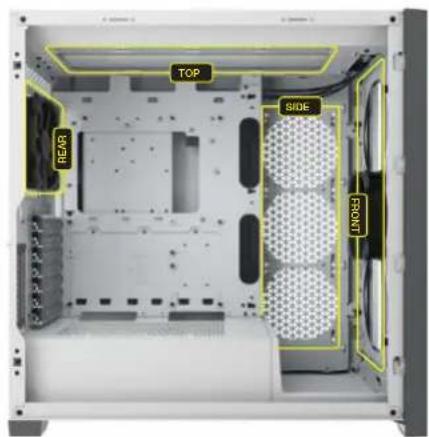

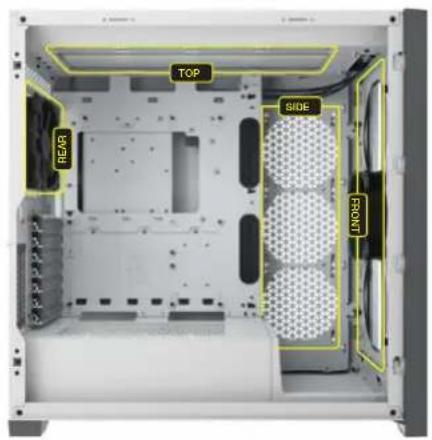

使用随附的短安装螺丝[B]将AF120RGB SLIM风扇安装到机箱内。风扇支架的位置可能因机箱制造商不同而存在差异。

如果要将 AF120 RGB SLIM 安装在水冷散热器上，请使用长螺丝 [C]。

简体中文

风扇安装

将风扇连接到RGB控制器

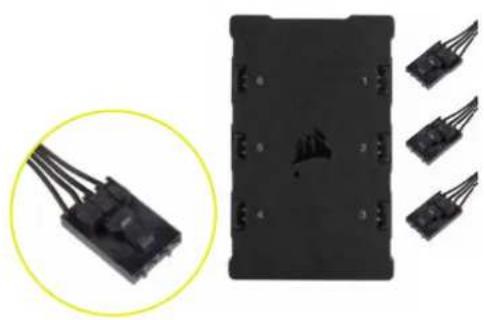

将AF120 RGB SLIM风扇的4引脚RGB连接器按照从端口#1到#6的顺序连接到Lighting Node CORE控制器。

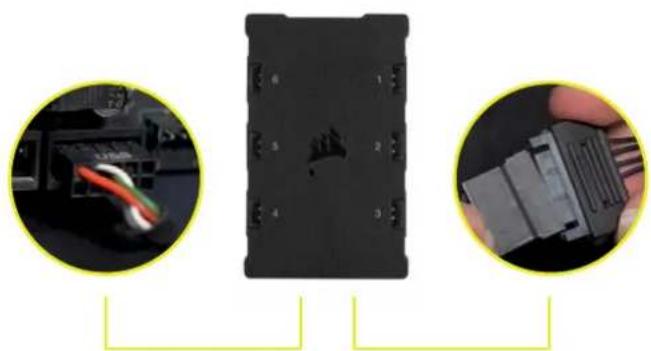

将 Lighting Node CORE 的 9 引脚 USB 电缆插入主板内或 USB 集线器上可用的 USB 2.0 接头中。
将SATA电源连接器连接到电源上的可用SATA接头。

连接电源

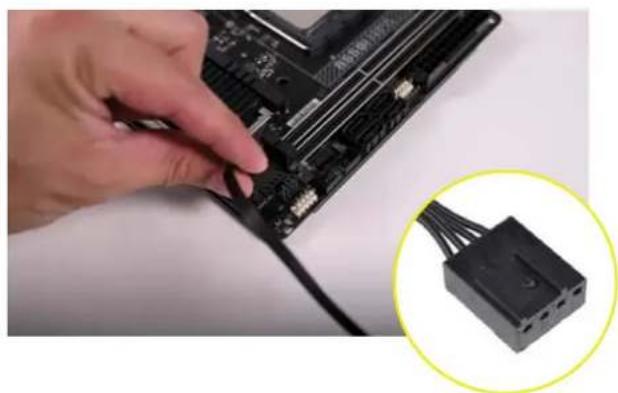

将4引脚PWM连接器连接到主板或风扇控制器上可用的3引脚或4引脚（推荐使用，如有）风扇接头。
如果主板或风扇控制器没有足够的风扇接头，您可以使用风扇分路器线缆（需单独购买）。
将4引脚PWM连接器连接到3引脚风扇接头将会造成AF120 RGB SLIM全速运转。

简体中文

iCUE设置

7 安装 iCUE

点击图像下载美商海盗船的新版 iCUE 软件。

8 配置iCUE

安装ICUE后，在Lighting Node CORE下的灯光效果设置页面中选择“8-LED Fan Series”。

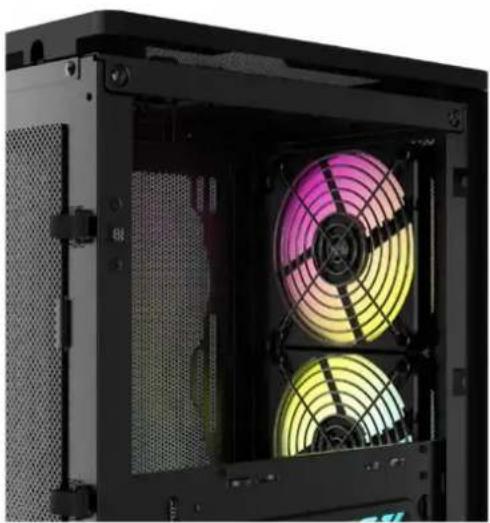

其他资源

请访问我们的CORSAIR LAB YouTube频道，了解关于如何充分利用您的新CORSAIR风扇的更多提示和说明。
