KÄYTTÖOHJE T3 Rush CORSAIR

Niska / pää- ja ris- tiselkätyyny

Istuimen säätörunko

Selkänojan saranoiden suojukset

Saranan suojuksen kumitulpat

Kaasujousi

Istuimen runko

Istuimen pyörät

M8-kuusiokolo-/ristipääruuvitaltta

Saranan suojuksen ruuvit

Kiinnitysruuvit (toimitetaan lisäosina)

Huomautus: Ruuvit on esikiinnitetty tehtaalla oikeisiin asennuspaikkoihinsa oikean sopivuuden ja toiminnan takaamisaksi kokoamisvaiheessa.

SUONI SUOMI

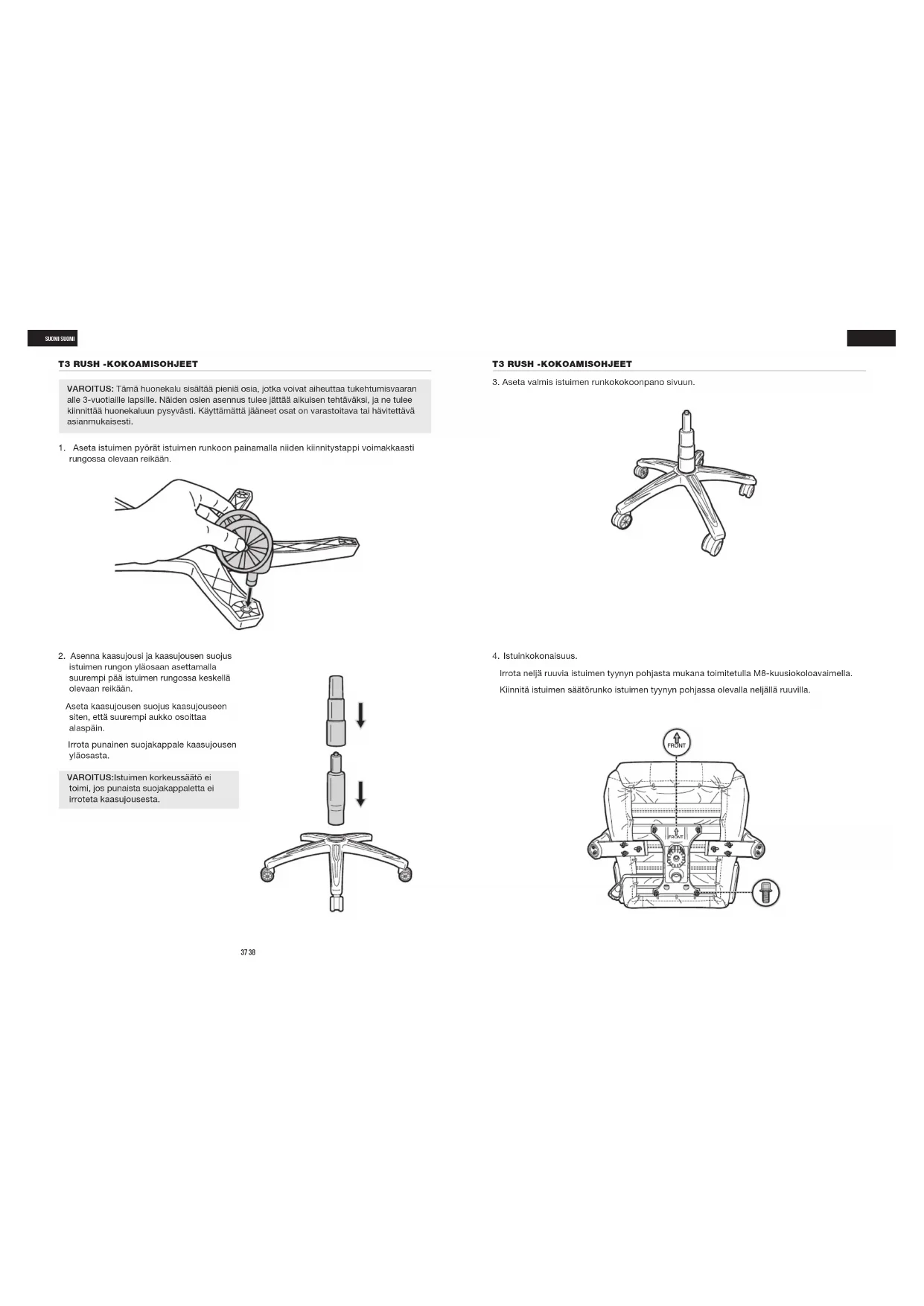

T3 RUSH -KOKOAMISOHJEET

VAROITUS: Tämä huonekalu sisältää pieniä osia, jotka voivat aiheuttaa tukehtumisvaaran alle 3-vuotiaille lapsiille. Näiden osien asennus tulee jättää aikuisen tehtäväksi, ja ne tulee klinnittää huonekaluun pysyvästi. Käyttämättä jääneet osat on varastoltava tai hävltettävä asianmukaisesti.

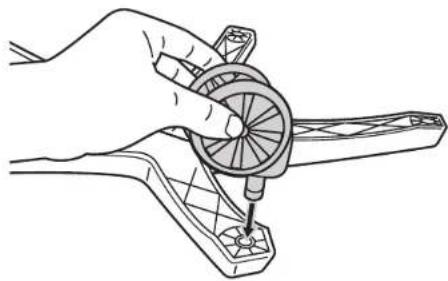

1. Aseta istuimen pyörät istuimen runkoon painamalla niiden kiinnitystappi voimakkaasti rungossa olevaan reikään.

1. Asenna kaasujousi ja kaasujousen suojus istuimen rungon yläosaan asettamalla suurempl pää istuimen rungossa keskellä olevaan reikään.

Aseta kaasujousen suojus kaasujouseen siten, että suurempi aukko osoittaa alaspäin.

Irrota punainen suojakappale kaasujousen yläosasta.

VAROITUS:Istuimen korkeussäätö ei tolml, jos punalsta suojakappaletta ei irroteta kaasujousesta.

1. Aseta valmis istuimen runkokokoonpano sivuun.

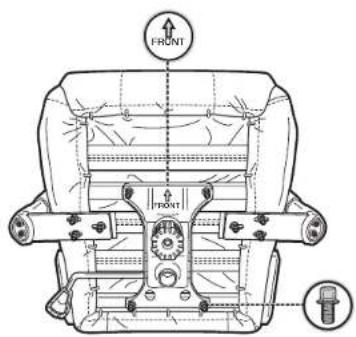

Irrota neljä ruuvia istuimen tyynyn pohjasta mukana toimitetulla M8-kuusiokoloavaimella. Kilnittä istuimen säätörunko istuimen tyynyn pohjassa olevalla neljällä ruuvilla.

FRONT FRONT

SUOMI SUOMI

T3 RUSH -KOKOAMISOHJEET

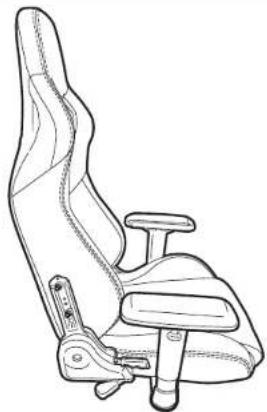

1. Istuimen selkänojan kiinnitys istuinkokonaisuuteen

Irrota ruuvit istulmen selkänojasta mukana toimitetulla M8-kuusiokoloavaimella.

VIHJE: Aloita istuimen oikealta puolelta, jossa kallistusmekanismi sijaitsee. Alolltaminen on paljon helpompaa tältä puolelta, sillä kiinnityspiste on paikallaan. Älä kirlstä ruuveja kokonaan, ennen kuin olet asettanut ne kierteille molemmilla puolilla (kaikki neljä pulttia).

1. Kiinnitä istuintyyny ja selkänoja yhteen selkänojan ruuveilla. Aseta istuinkokonaisuus istuimen runkokokoonpanoon työntämällä kaasujousen sylInterl istuimen säätörungon keskellä olevaan reikään.

Varmista, että istuinkokonaisuus on painettu tukevasti paikalleen, ennen kuin käytät tuolia.

3940

T3 RUSH -KOKOAMISOHJEET

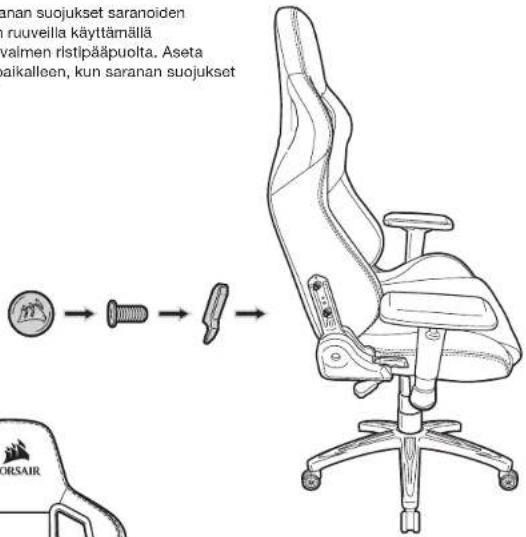

1. Kiinnitä saranan suojukset saranoiden kiinnikkeisiin ruuveilla käyttämällä kuuslokoloavalmen ristipääpuolta. Aseta kumitulpat paikalleen, kun saranan suojukset ovat kiinni.

anan suojukset saranoiden ruuvella käyttämällä valmen rlstipääpuolta. Aseta aikalleen, kun saranan suojukset

1. Onnittelut uuden T3 RUSH -pelituolin kokoamisesta. Nautil!

SUONI SUOMI

LISÄOMINAISUUDET

1. Kiinnitä niskatyyny.

Niskatyynyssä on klipsikiinnitys, minkä anslosta tyyny voldaan klinnittää kahdella eri tavalla. Voit liu'uttaa pannan niskatyynyn yll, jolloin tyyny asettuu ylemmäs, tai kiinnittää tyynyn reikien kautta alemmas niskan kohdalle.

1. Aseta ristiselkätyyny selkänojaan, jos haluat lisätukea selälle.

VAROITUS: Tuolin virheellinen käyttö voi vahingoittaa tuolia tai johtaa henkilövahinkoon. Käytä tuolia huolellisesti ja asianmukalsesti.

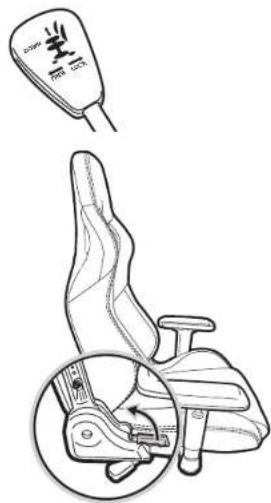

1. Kallistuksen lukitus- / korkeudensäätövipu

Kytke kallistuksen lukitus päälle työntämällä vipua kohti tuolin keskikohtaa. Poista kallistuksen lukitus käytöstä vetämällä sitä ulospäin tuolista.

Volt laskea tuolin alas vetämällä vipua ylös samalla, kun istuimella on painoa. Volt nostaa korkeutta vetämällä vipua ylös samalla, kun paino vapautetaan istuimelta.

1. Kallistusvipu

Voit kallistaa istuimen selkänojaa eteen tai taakse vetämällä tämän vivun ylös.

VAROITUS: Älä kohdista palnetta istuimen selkänojaan ennen kallistusvivun vetämistä. Painon äkillinen siirto voi aiheuttaa tuolin kaatumisen, ja seurauksena voi olla tuolin vaurioituminen ja/tai henkilövahinko.

B. Sisään / ulos-painike

C. Korkeudensäätökieleke

D. Kääntö

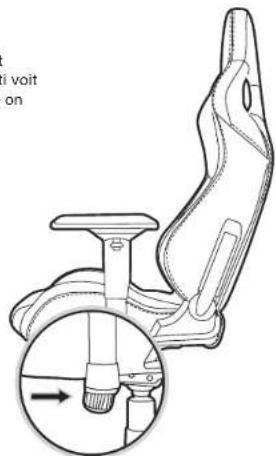

1. Kallistuksen jäykkyyden säätönuppi

Voit lisätä (+) tal vähentää (-) kallistuksen jäykkyyttä pyörittämällä tätä nuppia.

VIHJE: Jos tuoli kallistuu liian kevyesti, voit halutessasi lisätä jäykkyyttä. Vaihtoehtoisesti voit pienentää jäykkyyttä, jos kallistaminen taakse on liian työlästä tuolilla istuessasi.
