РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T3 Rush CORSAIR

Подушка для шеи, головы и поясницы

Основа с механизмом регулировки сиденья

Накладки петель спинки сиденья

Резиновые заглушки накладки петель

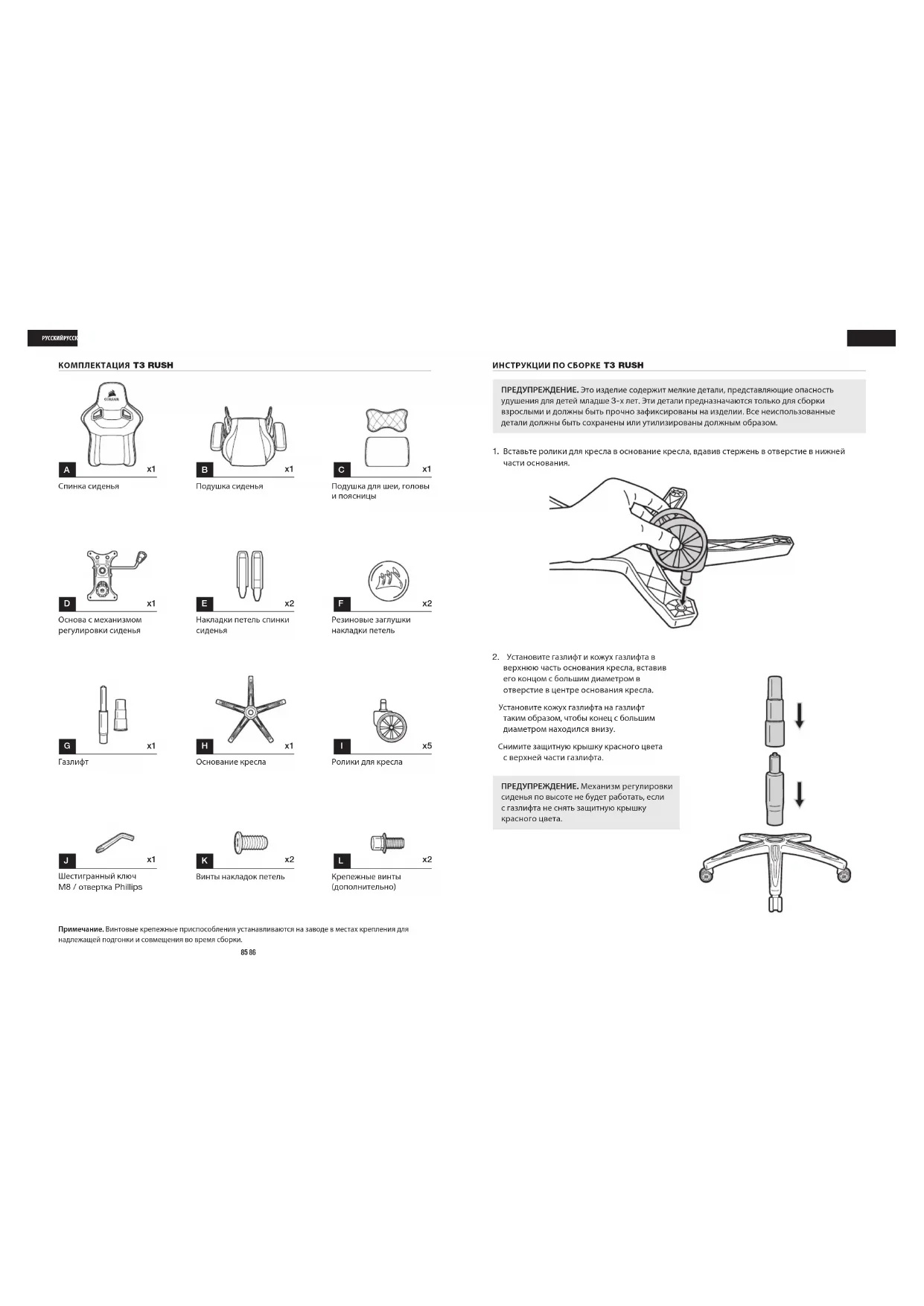

ИНСТРУКЦИИ ПО СБОРКЕ ТЗ RUSH

ПРЕДУПРЕЖДЕНИЕ. Это изделие содержит мелкие детали, представляющие опасность удушения для детей младше 3-х лет. Эти детали предназначаются только для сборки взрослыми и должны прочно зафиксированы на изделии. Все неиспользованные детали должны быть сохранены или утилизированы должным образом.

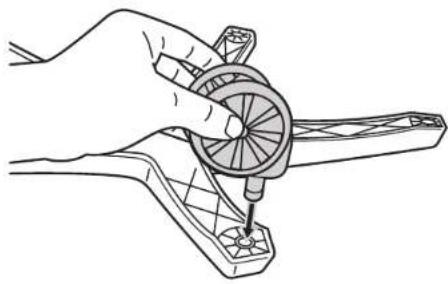

1. Вставьте ролики для кресла в основание кресла, вдавив стержень в отверстие в нижней части основания.

1. Установите газлифт и кожух газлифта в верхнюю часть основания кресла, вставив его концом с большим диаметром в отверстие в центре основания кресла.

Установите кожух газлифта на газлифт таким образом, чтобы конец с большим диаметром находился внизу.

Снимите защитную крышку красного цвета с верхней части газлифта.

ПРЕДУПРЕЖДЕНИЕ. Механизм регулировки сиденья по высоте не будет работать, если с газлифта не снять защитную крышку красного цвета.

Примечание. Винтовые крепежные приспособления устанавливаются на заводе в местах крепления для надлежащей подгонки и совмещения во время сборки.

B5 B6

РУССКИЙ РУСС

ИНСТРУКЦИИ ПО СБОРКЕ ТЗ RUSH

1. Отложите собранный блок основания кресла в сторону.

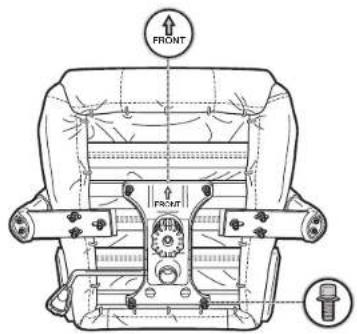

Удалите четыре винта из нижней части подушки сиденья шестигранным ключом М8 из комплекта.

Четырьмя винтами, извлеченными из нижней части подушки сиденья, прикрепите основание с механизмом регулировки к подушке кресла.

FRONT FRONT

B788

ИНСТРУКЦИИ ПО СБОРКЕ ТЗ RUSH

1. Установка спинки кресла на сиденье в сборе.

Удалите винты из спинки сиденья шестигранным ключом М8 из комплекта.

ПОДСКАЗКА. Начинайте с правой части кресла с механизмом наклона. С этой стороны гораздо проще начать сборку, поскольку точка крепления зафиксирована. Не затягивайте винты полностью, пока обе стороны (все четыре болта) не войдут в спинку сиденья.

1. Прикрепите подушку сиденья к спинке сиденья винтами, извлеченными из спинки сиденья. Поместите блок сиденья на блок основания кресла, вставив цилиндр газлифта в центральное отверстие в основании сиденья с механизмом регулировки.

Перед началом эксплуатации кресла убедитесь в том, что блок сиденья надежно закреплен.

РУССКИЙ РУССК

ИНСТРУКЦИИ ПО СБОРКЕ ТЗ RUSH ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

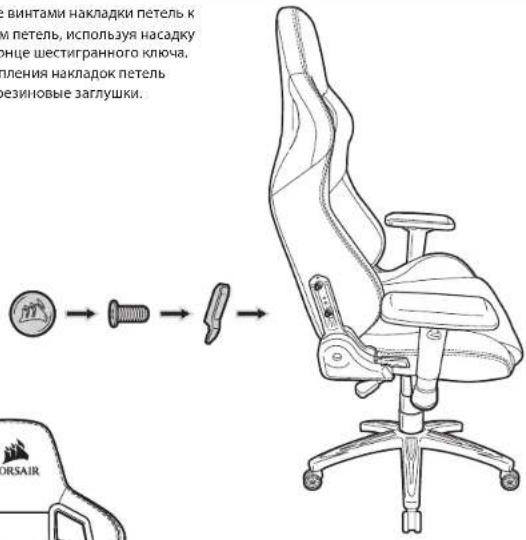

1. Прикрепите винтами накладки петель к кронштейнам петель, используя насадку Phillips на конце шестигранного ключа. После закрепления накладок петель установите резиновые заглушки.

винтами накладки петель к м петель, используя насадку онце шестигранного ключа. пления накладок петель резиновые заглушки.

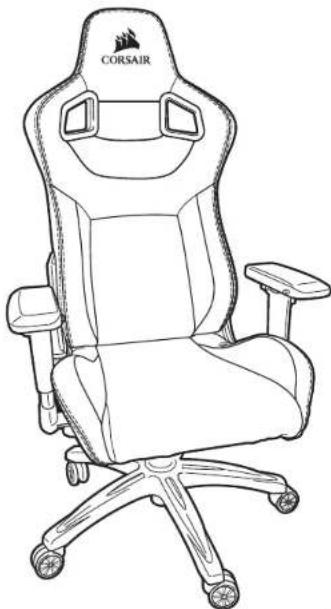

1. Поздравляем! Ваше игровое кресло T3 RUSH готово. Наслаждайтесь!

1. Установка подушки для шеи.

Подушка для шеи оснащена креплением с защелкой, которое позволяет устанавливать подушку двумя разными способами. Разместите крепление на верхней части подготовника, чтобы расположить подушку выше, или закрепите подушку в отверстиях в части, на которую опирается шея, чтобы расположить подушку ниже.

1. Поместите подушку для поясницы на спинку для дополнительной поддержки спины.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ. Ненадлежащее использование кресла может стать причиной повреждений кресла или травм. Пользуйтесь креслом аккуратно.

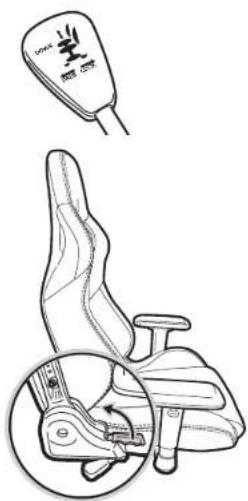

1. Рычаг фиксатора наклона и регулировки высоты

Нажмите рычаг по направлению к центру кресла, чтобы заблокировать фиксатор наклона. Потяните его от центра кресла, чтобы разблокировать фиксатор наклона.

Чтобы опустить кресло, потяните рычаг вверх, сидя в кресле. Чтобы поднять кресло, потяните рычаг вверх, встав с кресла.

1. Рычаг наклона

Чтобы наклонить спинку сиденья назад или вперед, потяните этот рычаг вверх.

ПРЕДУПРЕЖДЕНИЕ. Не облокачивайтесь на спинку сиденье во время переключения рычаг наклона. Резкое изменение веса может привести к снижению устойчивости кресла, что может стать причиной повреждения кресла и (или) повлечь за собой несчастный случай.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1. Подлокотники 4D

A. кнопка сдвига вперед / назад
В. кнопка изменения угла наклона
С. язычок регулировки высоты
D. шарнир

A B C D

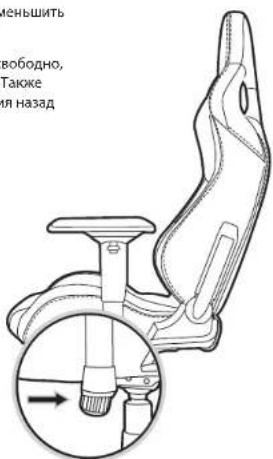

1. Ручка регулировки жесткости качания

Поверните эту ручку, чтобы увеличить (+) или уменьшить (-) степень жесткости качания.

ПОДСКАЗКА. Если спинка кресла качается свободно, можно увеличить степень жесткости качания. Также ее можно уменьшить, если во время отклонения назад спинка кресла поддается слишком туго.

меньшить вободно, Также я назад

9192
