MANUALE UTENTE T3 Rush CORSAIR

B57 58 ITALIANO ITALIANO

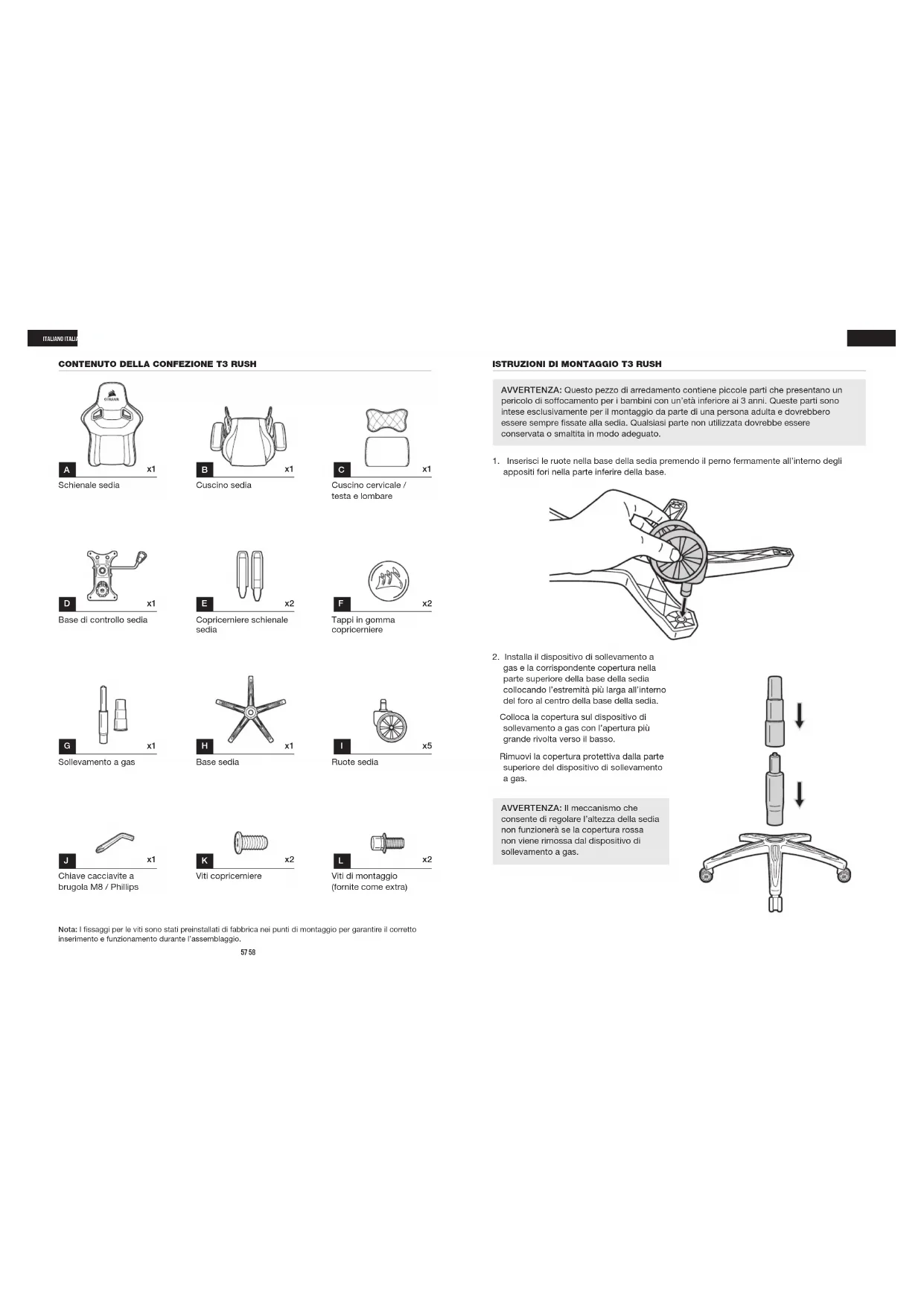

CONTENUTO DELLA CONFEZIONE T3 RUSH

Nota: I fissaggi per le viti sono stati preinstallati di fabbrica nei punti di montaggio per garantire il corretto inserimento e funzionamento durante l’assemblaggio.

Schienale sedia Sollevamento a gas Base di controllo sedia Chiave cacciavite a brugola M8 / Phillips Cuscino sedia Base sedia Copricerniere schienale sedia Viti copricerniere Cuscino cervicale / testa e lombare Ruote sedia Tappi in gomma copricerniere Viti di montaggio (fornite come extra) AVVERTENZA: Questo pezzo di arredamento contiene piccole parti che presentano un pericolo di soffocamento per i bambini con un’età inferiore ai 3 anni. Queste parti sono intese esclusivamente per il montaggio da parte di una persona adulta e dovrebbero essere sempre fissate alla sedia. Qualsiasi parte non utilizzata dovrebbe essere conservata o smaltita in modo adeguato. AVVERTENZA: Il meccanismo che consente di regolare l’altezza della sedia non funzionerà se la copertura rossa non viene rimossa dal dispositivo di sollevamento a gas.

ISTRUZIONI DI MONTAGGIO T3 RUSH

2. Installa il dispositivo di sollevamento a

gas e la corrispondente copertura nella parte superiore della base della sedia collocando l’estremità più larga all’interno del foro al centro della base della sedia. Colloca la copertura sul dispositivo di sollevamento a gas con l’apertura più grande rivolta verso il basso. Rimuovi la copertura protettiva dalla parte superiore del dispositivo di sollevamento a gas.

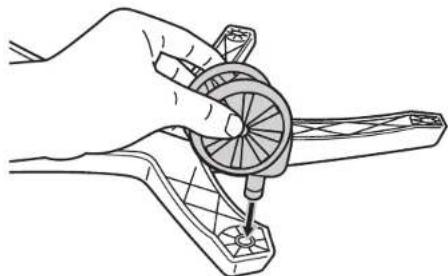

1. Inserisci le ruote nella base della sedia premendo il perno fermamente all’interno degli

appositi fori nella parte inferire della base.59 60

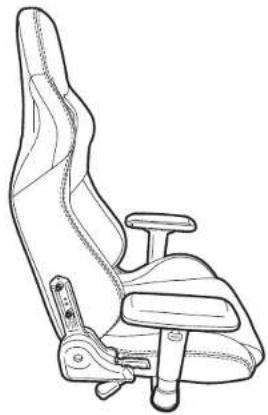

5. Montaggio dello schienale al sedile

della sedia. Rimuovi le quattro viti dallo schienale della sedia usando la chiave a brugola M8 in dotazione. SUGGERIMENTO: Inizia con la parte destra della sedia con il meccanismo di reclinazione. È molto più semplice iniziare da questo lato, poiché dispone di un punto di montaggio fisso. Non avvitare completamente le viti fino a quando non vengono fissati entrambi i lati (tutti e quattro i bulloni) allo schienale della sedia.

6. Usa le viti dello schienale della sedia per

fissare il cuscino allo schienale della sedia. Colloca il sedile sulla base inserendo il cilindro del dispositivo di sollevamento a gas nel foro centrale posto sulla base di controllo della sedia. Prima di usare la sedia, assicurati di collocare le parti della sedia premendole fermamente nella posizione corretta.

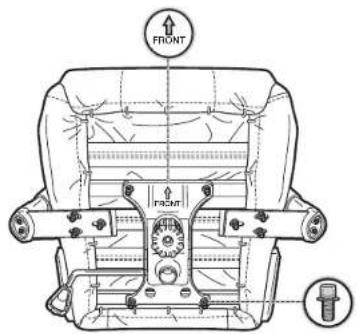

4. Montaggio del sedile della sedia.

Rimuovi le quattro viti dal cuscino della sedia usando la chiave a brugola M8 fornita. Utilizzando le quattro viti della parte inferiore del cuscino della sedia, fissa la base di controllo al cuscino della sedia. ISTRUZIONI DI MONTAGGIO T3 RUSH ISTRUZIONI DI MONTAGGIO T3 RUSH

3. Una volta completato l’assemblaggio della base della sedia, mettila da parte.

ITALIANO ITALIANO FRONT FRONT61 62

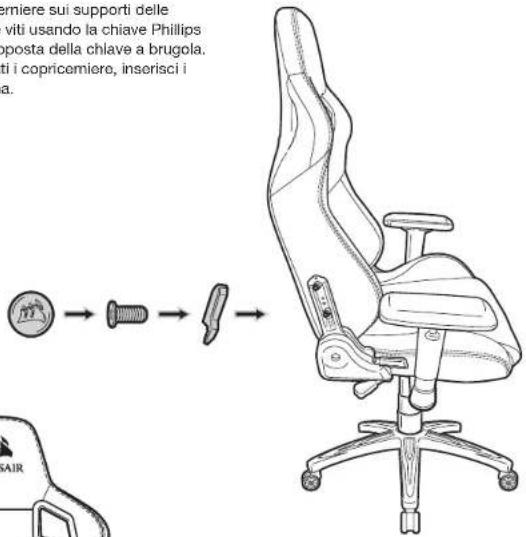

7. Fissa i copricerniere sui supporti delle

cerniere con le viti usando la chiave Phillips all’estremità opposta della chiave a brugola. Una volta fissati i copricerniere, inserisci i tappi in gomma.

1. Fissaggio del cuscino cervicale.

Il cuscino cervicale dispone di un sistema di fissaggio a scatto che consente di fissarlo in due modi differenti. Puoi far scorrere l’elastico sulla parte superiore del poggiatesta per collocare il cuscino più in alto, oppure fissare il cuscino mediante i fori nella zona cervicale per collocarlo più in basso.

2. Colloca il cuscino lombare sullo schienale

per un supporto aggiuntivo per la schiena.

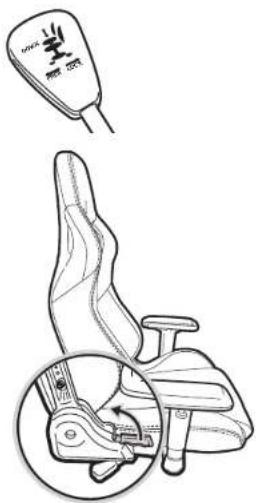

1. Blocco inclinazione / leva di regolazione altezza.

Spingi la leva verso il centro della sedia per attivare il blocco inclinazione. Spingilo in direzione contraria alla sedia per disattivarlo. Per abbassare l’altezza della sedia, tira la leva in alto mentre sei seduto. Per aumentarla, tira la leva in alto con la sedia vuota.

2. Leva di reclinazione.

Tira questa leva verso l’alto per reclinare la sedia in avanti o indietro.

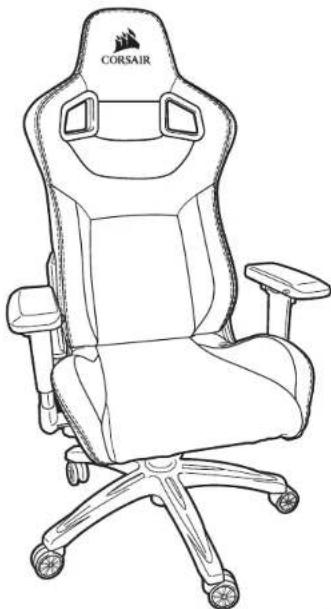

8. Congratulazioni per l’assemblaggio

della tua nuova sedia gaming T3 RUSH. Buon divertimento! ISTRUZIONI DI MONTAGGIO T3 RUSH CARATTERISTICHE AGGIUNTIVE AVVERTENZA: L’utilizzo improprio della sedia può provocare danni alla sedia o causare lesioni personali. Non utilizzare la sedia in modo incorretto. AVVERTENZA: Non applicare pressione sullo schienale della sedia prima di tirare la leva di reclinazione. Il cambiamento improvviso di peso potrebbe rendere la sedia instabile, provocando possibili danni alla sedia e/o causando lesioni personali. MANUALE UTENTE ITALIANO ITALIANO DOWN FREE LOCK63 64

A. Pulsante di scorrimento in avanti / indietro B.Pulsante dentro / fuori C. Linguetta di regolazione altezza D. Rotazione

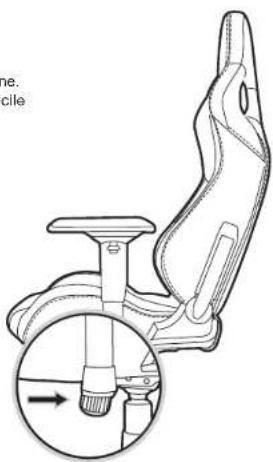

4. Manopola tensione inclinazione
