INSTRUKCJA OBSŁUGI T3 Rush CORSAIR

Uwaga: Śruby zostały wstępnie zamocowane fabrycznie w odpowiednich miejscach, aby zapewnić ich odpowiednie dopasowanie i funkcjonalność podczas montażu.

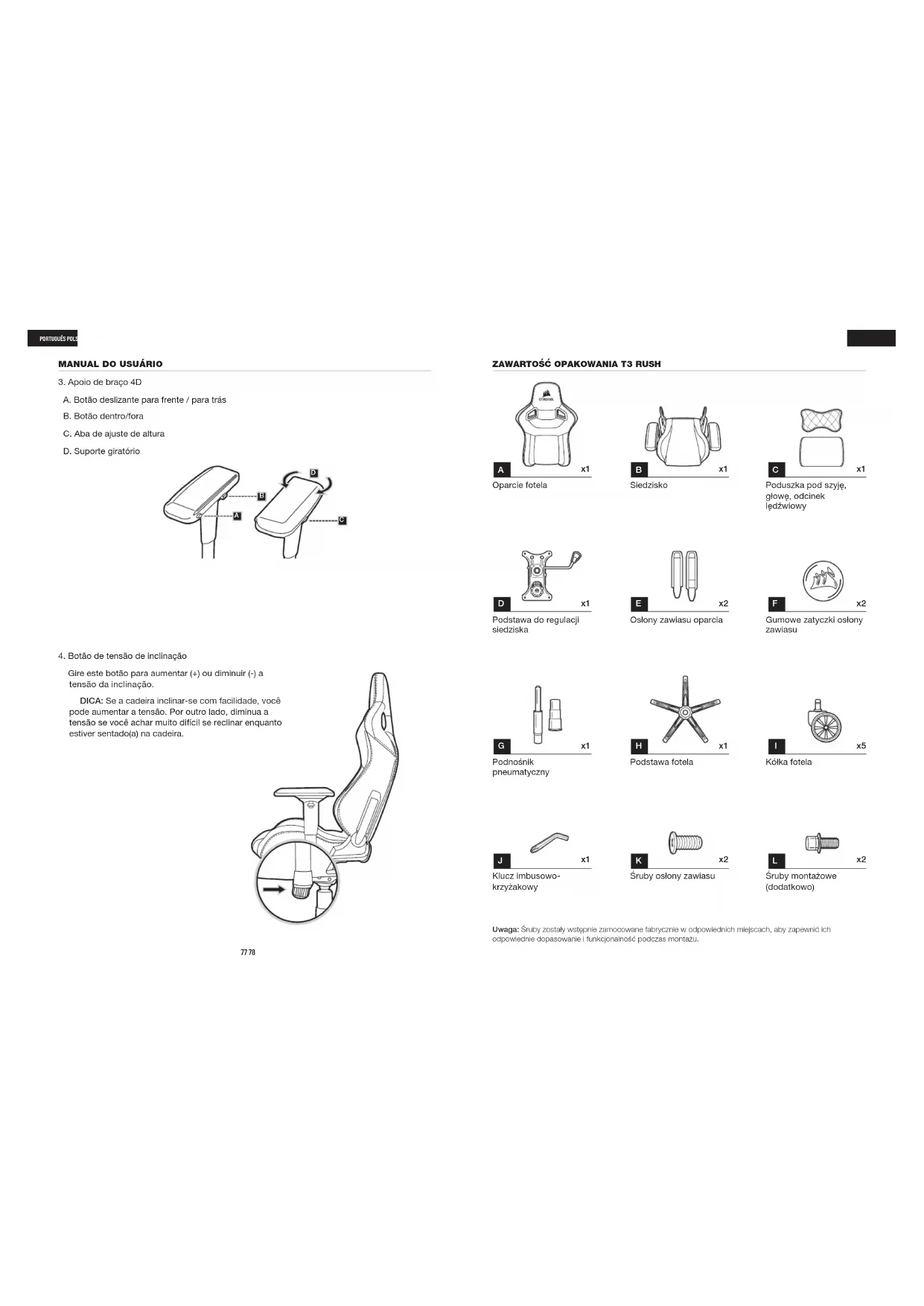

Oparcie fotela Podnośnik pneumatyczny Podstawa do regulacji siedziska Klucz imbusowo- krzyżakowy Siedzisko Podstawa fotela Osłony zawiasu oparcia Śruby osłony zawiasu Poduszka pod szyję, głowę, odcinek lędźwiowy Kółka fotela Gumowe zatyczki osłony zawiasu Śruby montażowe (dodatkowo)

B79 80 OSTRZEŻENIE: Ten fotel zawiera drobne części, które stwarzają zagrożenie zadławieniem u dzieci w wieku poniżej 3 lat. Części te są przeznaczone do montażu wyłącznie przez osoby dorosłe i powinny być stale przymocowane do fotela. Wszelkie nieużywane części powinny zostać schowane lub odpowiednio usunięte. OSTRZEŻENIE: Jeżeli czerwona osłona ochronna nie zostanie zdjęta z podnośnika pneumatycznego, regulacja wysokości siedziska nie będzie działać.

INSTRUKCJA MONTAŻU FOTELA T3 RUSH

2. Zamocuj podnośnik pneumatyczny i

osłonę podnośnika w górnej części podstawy fotela, umieszczając większy koniec w otworze pośrodku podstawy fotela. Nałóż osłonę podnośnika pneumatycznego na podnośnik pneumatyczny większym otworem do dołu. Zdejmij czerwoną osłonę ochronną z górnej części podnośnika pneumatycznego.

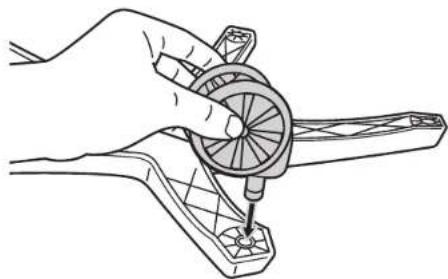

1. Wsuń kółka fotela do podstawy fotela, dociskając mocno kołek w otworach na

spodzie podstawy. POLSKI POLSKI

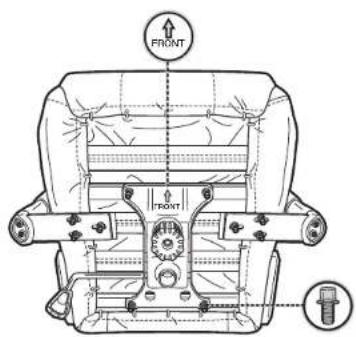

4. Montaż siedziska fotela.

Dodanym w komplecie kluczem imbusowym wykręć cztery śruby ze spodu siedziska. Czterema śrubami wykręconymi ze spodu siedziska przymocuj siedzisko do podstawy do regulacji siedziska.

INSTRUKCJA MONTAŻU FOTELA T3 RUSH

3. Odłóż zmontowaną podstawę na bok.

5. Mocowanie oparcia do siedziska

Dodanym w komplecie kluczem imbusowym wykręć śruby z oparcia. WSKAZÓWKA: Zacznij od prawej strony fotela z mechanizmem odchylającym. Dużo łatwiej jest zacząć od tej strony, ponieważ punkt montażu jest zamocowany na miejscu. Nie dokręcaj całkowicie śrub, dopóki wszystkie cztery śruby nie zostaną osadzone w oparciu.

6. Śrubami wykręconymi z oparcia

przymocuj siedzisko do oparcia. Umieść zespół siedziska na zespole podstawy fotela, wsuwając cylinder podnośnika pneumatycznego w otwór pośrodku podstawy do regulacji siedziska. Przed użyciem fotela zespół siedziska musi być dobrze dociśnięty.

INSTRUKCJA MONTAŻU FOTELA T3 RUSH

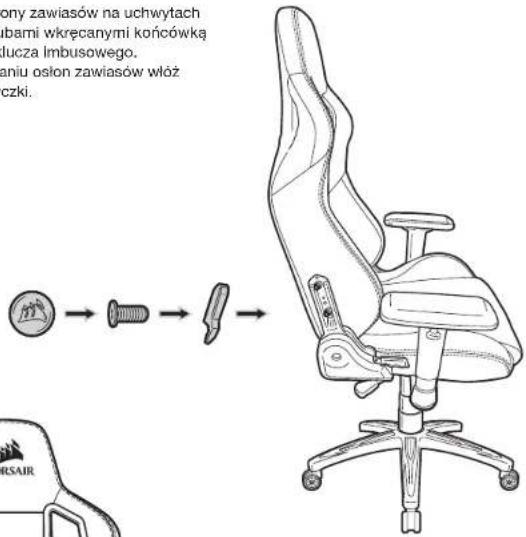

7. Zamocuj osłony zawiasów na uchwytach

zawiasów śrubami wkręcanymi końcówką krzyżakową klucza imbusowego. Po zamocowaniu osłon zawiasów włóż gumowe zatyczki.

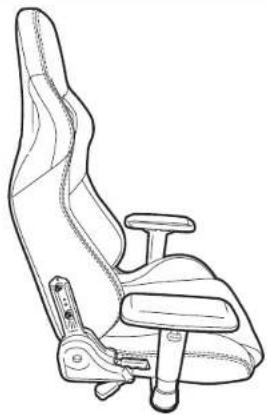

8. Gratulujemy zmontowania nowego

fotela dla graczy T3 RUSH. Życzymy przyjemnego korzystania!

1. Mocowanie poduszki pod szyję

Poduszka pod szyję ma zaczep umożliwiający mocowanie jej na dwa sposoby. Aby zamocować poduszkę wyżej, załóż pasek na górną część podgłówka. Możesz też zamocować ją niżej przez otwory na poziomie szyi.

2. W celu dodatkowego podparcia pleców

umieść na oparciu poduszkę pod odcinek lędźwiowy.

1. Dźwignia blokady przechyłu /

regulacji wysokości Dociśnij dźwignię ku środkowi fotela, aby uaktywnić blokadę przechyłu. Odciągnij ją od fotela, aby odblokować przechył fotela. Aby obniżyć fotel, pociągnij dźwignię do góry, dociążając jednocześnie fotel. Aby podnieść fotel, pociągnij dźwignię do góry, kiedy fotel jest pusty.

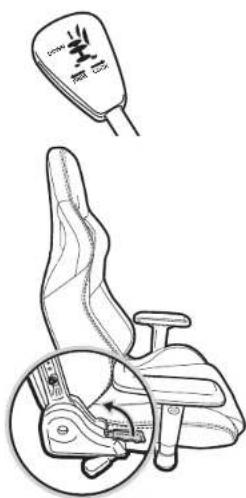

2. Blokada rozkładania

Pociągnij tę dźwignię do góry, aby rozłożyć oparcie do tyłu lub złożyć je do przodu. FUNKCJE DODATKOWE OSTRZEŻENIE: Niewłaściwa eksploatacja fotela może spowodować jego uszkodzenie lub obrażenia ciała. Prosimy o uważne obchodzenie się z fotelem. OSTRZEŻENIE: Nie dociskaj oparcia przed pociągnięciem dźwigni rozkładania. Nagła zmiana obciążenia może zdestabilizować fotel, co może spowodować jego uszkodzenie, a także obrażenia ciała.

A. Przycisk przesuwania do przodu/do tyłu B.Przycisk do wewnątrz/na zewnątrz C. Wypustka do regulacji wysokości D. Obracanie

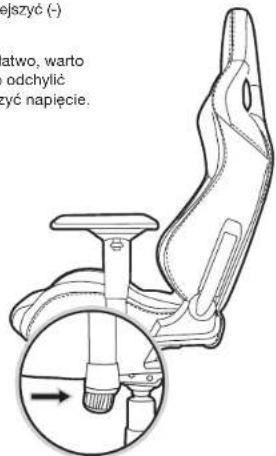

4. Regulator napięcia przechyłu

Przekręć regulator, aby zwiększyć (+) lub zmniejszyć (-) napięcie przechyłu. WSKAZÓWKA: Jeżeli fotel przechyla się łatwo, warto zwiększyć napięcie. Jeżeli zbyt trudno jest się odchylić podczas siedzenia na fotelu, można zmniejszyć napięcie.
