BRUKSANVISNING T3 Rush CORSAIR

Obs! Skruvenheterna har förinstallerats i monteringsplatserna från fabriken för att säkerställa korrekt passning och funktion under monteringen.

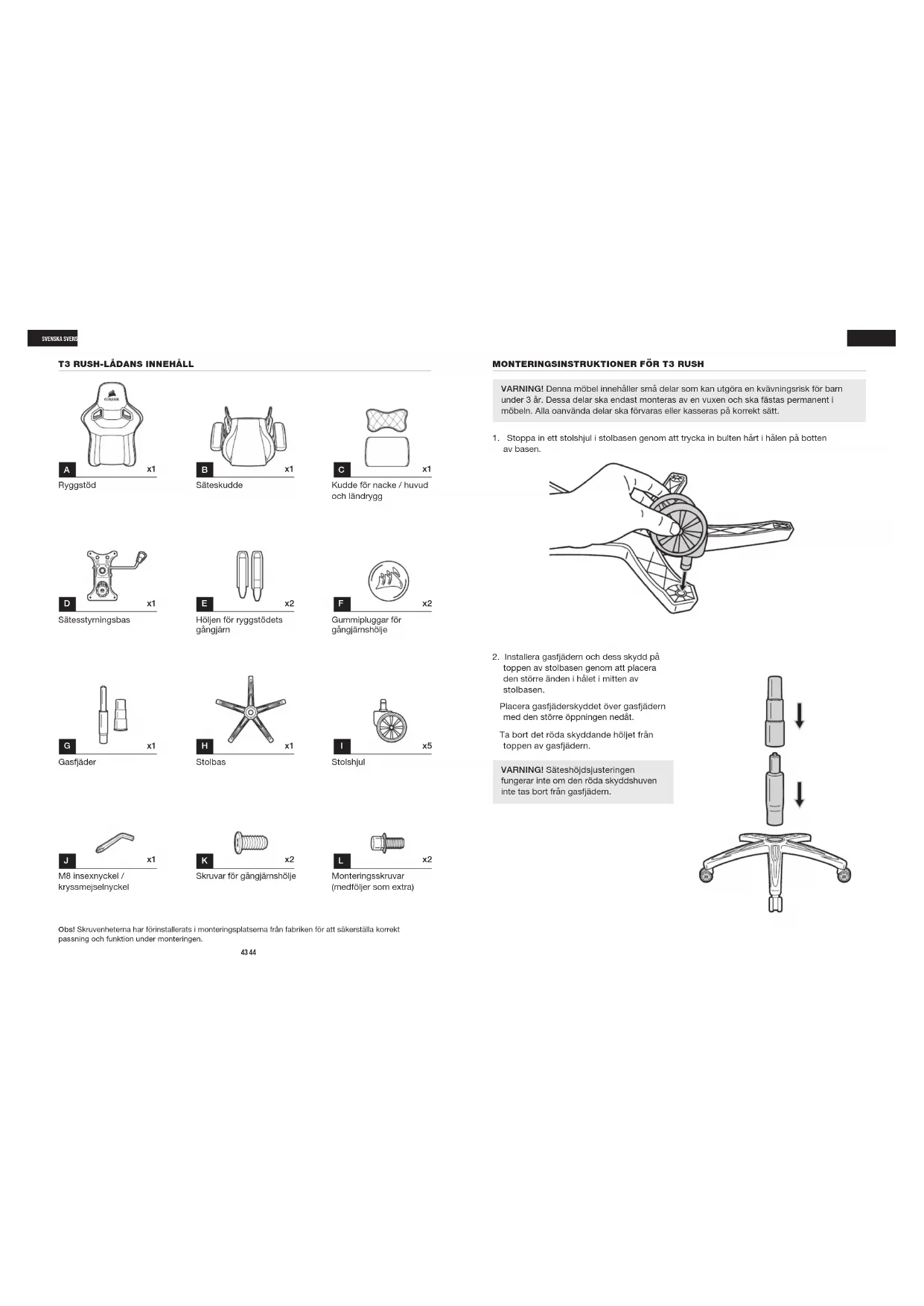

Ryggstöd Gasfjäder Sätesstyrningsbas M8 insexnyckel / kryssmejselnyckel Säteskudde Stolbas Höljen för ryggstödets gångjärn Skruvar för gångjärnshölje Kudde för nacke / huvud och ländrygg Stolshjul Gummipluggar för gångjärnshölje Monteringsskruvar (medföljer som extra) VARNING! Denna möbel innehåller små delar som kan utgöra en kvävningsrisk för barn under 3 år. Dessa delar ska endast monteras av en vuxen och ska fästas permanent i möbeln. Alla oanvända delar ska förvaras eller kasseras på korrekt sätt. VARNING! Säteshöjdsjusteringen fungerar inte om den röda skyddshuven inte tas bort från gasfjädern.

MONTERINGSINSTRUKTIONER FÖR T3 RUSH

2. Installera gasfjädern och dess skydd på

toppen av stolbasen genom att placera den större änden i hålet i mitten av stolbasen. Placera gasfjäderskyddet över gasfjädern med den större öppningen nedåt. Ta bort det röda skyddande höljet från toppen av gasfjädern.

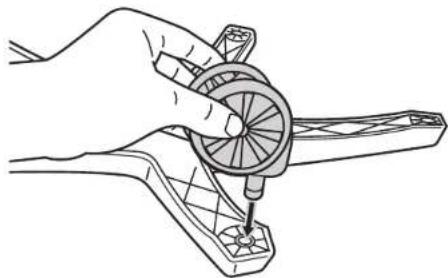

1. Stoppa in ett stolshjul i stolbasen genom att trycka in bulten hårt i hålen på botten

av basen. SVENSKA SVENSKA45 46

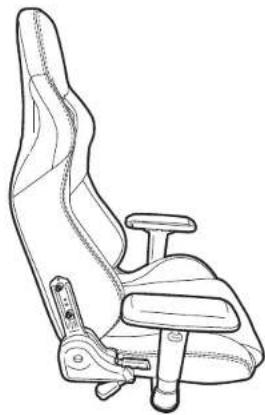

5. Montering av ryggstödet i sätet.

Ta bort skruvarna från ryggstödet med den medföljande M8-insexnyckeln. TIP: Börja med höger sida av stolen med bakåtlutningsmekanismen. Det är mycket enklare att starta på den sidan eftersom monteringspunkten sitter fast på plats. Dra inte åt skruvarna helt innan du har båda sidorna (alla fyra bultar) i ryggstödet.

6. Använd skruvarna från ryggstödet för att

fästa säteskudden vid ryggstödet. Placera det monterade sätet på stolens bas genom att stoppa in gasfjädercylindern i mitthålet i sätesstyrningsbasen. Se till att det monterade sätet trycks ner på plats ordentligt innan du använder stolen.

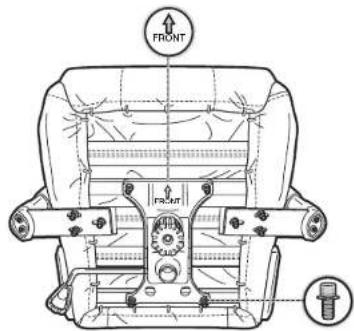

4. Montering av stolssätet

Ta bort de fyra skruvarna från säteskuddens undersida med den medföljande M8- insexnyckeln. Använd de fyra skruvarna från säteskuddens undersida för att fästa sätesstyrningsbasen i säteskudden. MONTERINGSINSTRUKTIONER FÖR T3 RUSH MONTERINGSINSTRUKTIONER FÖR T3 RUSH

3. Lägg den färdigmonterade stolbasen åt sidan.

SVENSKA SVENSKA FRONT FRONT47 48

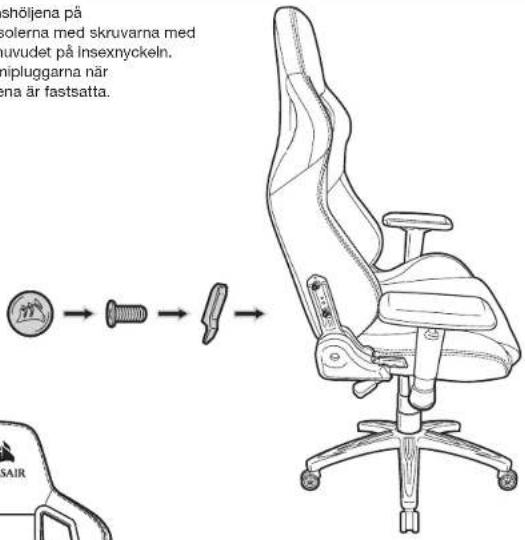

7. Fäst gångjärnshöljena på

gångjärnskonsolerna med skruvarna med hjälp av krysshuvudet på insexnyckeln. Stoppa i gummipluggarna när gångjärnshöljena är fastsatta.

Nackkudden har ett snäppfäste som gör det möjligt att installera kudden på två olika sätt. Du kan låta bandet glida över toppen av nackstödet för högre placering av kudden eller fästa kudden genom hålen i nackområdet för lägre placering av kudden.

2. Placera ländryggskudden mot ryggstödet

för extra stöd för ryggen.

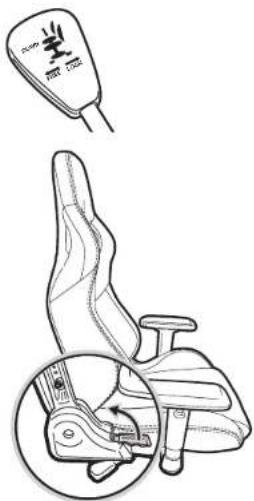

1. Spak för lutningslås / höjdjustering

Tryck spaken mot mitten av stolen för att aktivera lutningslåset. Dra den bort från stolen för att inaktivera lutningslåset. För att sänka stolens höjd ska du dra upp spaken samtidigt som vikt appliceras på stolen. För att öka höjden ska du dra upp spaken när stolen är tom.

Dra upp spaken för att luta stolsryggen framåt eller bakåt.

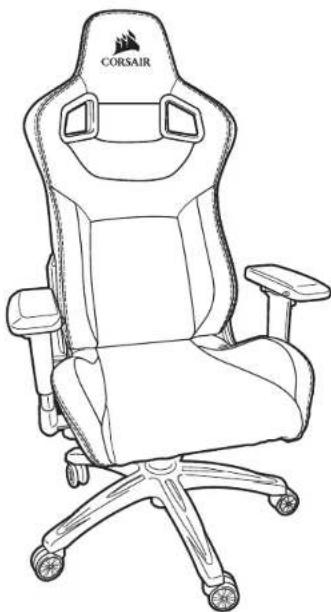

8. Grattis, du har nu monterat din nya

gaming-stol T3 RUSH Ha det så kul! MONTERINGSINSTRUKTIONER FÖR T3 RUSH YTTERLIGARE FUNKTIONER VARNING! Olämplig användning av stolen kan leda till skador på stolen eller personskador. Använd inte stolen på ett otillbörligt sätt. VARNING! Applicera inte tryck mot stolsryggen innan du drar i rygglutningsspaken. Plötslig omfördelning av vikten kan resultera i att stolen blir instabil, vilket kan leda till skador på stolen och/eller personskador. BRUKSANVISNING SVENSKA SVENSKA DOWN FREE LOCK49 50

A. Knapp för förskjutning framåt / bakåt B.Knapp för in / ut C. Höjdjusteringsflik D. Svängtapp

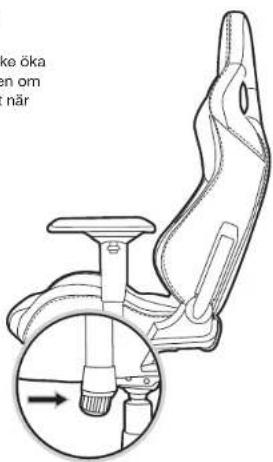

4. Knapp för gungmekanism

Vrid på knappen för att öka (+) eller minska (+) gungmekanismens tröghet. TIPS: Om stolen lätt börjar luta vill du kanske öka trögheten. Alternativt kan du minska trögheten om du tycker att det är för svårt att luta den bakåt när du sitter i stolen. BRUKSANVISNING
