BRUKSANVISNING AX1600i CORSAIR

Grattis till köpet av ditt nya CORSAIR AX16001 Digital ATX-nätaggregat.

CORSAIR AX16001 är en helt ny design. Den skiljer sig från traditionell nätaggregatsdesign och är fullmatad med funktioner som gör det ännu mer njutbart att skapa din perfekta drömdator. AX16001 ger dig mycket ny och spännande teknik. Så lös gärna vidare om du vill veta mer.

Produktfunktioner

Digitait styrd spänning

Till skillnad från traditionell nåtaggregatsdesign så använder CORSAIR AX1600i en DSP (digital signalprocessor) för att reglers spänningen bättre och ge optimerad effekt. Detta ger ett stabilare system och mer tillförlitiga komponenter.

Tyst och effektiv drift

Upgradering till digitalt ger högre effekt. AX1600i är certifierad för 80 PLUS® Titanium som alstrar mindre värme och har en tystare fläktprofil. AX1600i är så pass effektiv att 140 mm-flåkten inte ens snurrar vid låg belastning och är helt ljudlós.

CORSAIR Link™

Den integrerade CORSAIR Link™-funktionen visar en ögonblicksbild över prestandan hos AX1600i så att du kan finjustera dess prestanda. Server-inspirerade diagnostikverktyg övervakar i realtid effekt, strömanvändning, konfigurerbara punkter med överspänningsskydd och fläktprofiler.

Brillant design

Kabler med en modulär design går den enkel att installere. Självtestknappen hjälper dig att snabbt uppläcke om nåtaggregatet fungerer normalt innan du ans ansluter kablar till moderkortet.

Teknik och fördelar

• Totem Pole PFC GaN-strömknappar
GaN-komponenter (galliumnitrid) i Totem Pole PFC-kretsen ger högre effekt och minskar behovet av stora kylflänser; som ofta kråvs mod vanliga komponenter i silikon. GaN-komponenter är dessutom mindra än komponenter i silikon.

• Digital styrning

AX1600i har en avancerad styrarkitektur med fantastiskt dynamisk respons. Den har en helt digital motor som ger överlägsen omedelbar prestandaoptimering över hela driftområdet med obbehållen stabil drift.

• Effektivt med 80 PLUS® Titanium

Den softistikerade elektriska designen ger extremt hög energieffekt (över 94 %) med avancerad digital hybridstyrning och det senaste inom magnetiska komponenter.

- Utmärkt reglering av likspänning

Den digitala designen gör att AXI800i kan mata en exceptionellt stabil spänning över hela belastningsområdet och komponserar på automatik för spänningsfell i utmetad likspänning. Detta gör en snäv regløring av utmetad likspänning, utan nippel/brus, transientsvar och begrånsad stabilitet i konverteraren; som ofta återfinns i nåteggregat med konventionall design.

- Lågt rippel och brus i utmatad likspänning

AX1600i har individuell likströmsreglering för skenor med 3,3 V, 5 V och 12 V, samt sekundär sidosynkron likriktning, med MOSFET-kretsar som med lägre förlust jämfört med konventionella likriktningssystem. Ett avancerat modulårt kontaktmönsterkort med 4 lager ger bättre jordplan, lägre resistans och lågt spänningstall. Tillsammans med optimörning av kretsspår och avancerad filtørteknik minimeres rippel och brus.

- Mindre antal komponenter och högre tillförlitlighet

Den digitala styrningen av AX1600i tar bort många externa komponenter som krävs i andra konventionella nätaggregat, samt ger en extremt liten, kompakt och tillföritlig lösning där du kan öka utrymmet för att lågga till extrafunktioner – såsom realtidsövervakning av parametrar och styrning av nätaggregat.

57 58

AXI SERIES

Användarvänliga funktioner

• Heit modulärt kabelsystem
Ett modulårt kabelsystem med låg profil ger maximal flexibilitet när du bygger eller upgraderar din PC-dator, samt maximorer luftflödt genom chassit. Därmed kan du utnyttja endast de kablar som behövs, minska kabelröran och maximera kylningen av din PC-dator.

• Självtestknapp

Nåtaggregatet kan valideras innan systeminstallation med en självtestknapp. Den bekräftar att alla skenor för utmatad likspänning är tillgängliga och att fläkten fungerar.

Säkerhet och skydd

• Överspänningsskydd
  Överspänningskyöd för utmated 12 V, 5 V, och 3,3 V likspänning kråvs för att uppfylla ATX-specifikationen. Överspänningskyöd stänger av nåtaggregatet om utmated likspänning överstiger en inställd nivå som beståms av nåtaggregatets tillverkare. Minsta spänningsnivå för att uppfylla kraven år 13,4 V för skenor med +12 V, 5,74 V för skenor med +5 V och 3,76 V för skenor med 3,3 V.

• Överströmsskydd

AX1600i har överströmsskydd för skenor med 3,3 V, 5 V och 12 V. Överströmsskydd säkerställer att utmatad likspänning på skenor ligger under säkra driftgränser. AX1600i kan konfigureras som en enda skena eller ett system med överströmsskydd på fiera skenor.

• Temperaturskydd

Temperaturskydd säkerställer att nätaggregatet stängs av när den interna temperaturen när ett visst värde. Detta sker afta vid intern strömöverbaestning eller om flåkten inte fungerar.

• Kortslutningsskydd

En kortslutning definieras med utimpedans som är lägre än 0,1 ohm. Kortslutningsskyöd säkerställer bland annat att nålaggregatet stångs av om skenor mod 3,5 V, 5 V och 12 V kortsluts mot en annan skena eller jord. Det säkerställer även att enhet eller datorkomponenter inte skadas vid kortslutning.

• Underspänningsskydd

Underspänningsskyöd för 12 V, 5 V och 3,3 V utspänning slänger av nåtaggregatet om utmated likström understiger en inställd nivå som beståms av nåtaggregatets tillverkare.

- Effektskydd

Effektskyddet låser nåtaggregatet om nåtaggregatets effektbehov år större än nåtaggregatets kapacitet.

AXI SERIES™

Specifikationer för nätaggregat

- Matt: 150mm (B) x 86mm (H) x 200mm (L) - MTBF: 100,000 timmer

Innehåll

• CORSAIR AX1600i nátaggregat
• Modulär kabeluppsättning
• Anvândarmanual
• Strômsede
- Kabelfästen
• Monteringsskruvar
• CORSAIR ladbricks
+ Barvaska
• CORSAIR Link® USB-kabel
• Magnetiska ersättningsetiketter för sidopaneen

CORSAIR Link® USB Kabel

AXI SERIES

Kabelkonfiguration för CORSAIR AX1600I

AX1600I
Antal Längd Kontakt/kabe
1 610mm ± 10mm 1 ATX-kabel, 24 pinnar
2 650mm ± 10mm 1 EPS/ATXL2 V-KABEL, 8 PINNAR (4+4)
6 650 mm ± 10mm 1 PCI-E-KABEL, 8 PINNAR (6+2)
2 775mm ± 10mm 2 PCI-E-KADEL, 8 PINNAR (6+2)
2 665 mm ± 10mm 2		SATA-kabel (2 SATA)
3	800mm ± 10mm	4	SATA-kabel (4 SATA)
3 650 mm ± 10mm		3	Tillbchörskebd (4 pinnar)
2	101mm ± 8mm	1	Diskettenhetskabel (1 pinnar)
1	800mm ± 50mm	1	USB kebek (9 PINNAR!)

Effekt hos CORSAIR AX1600i nätaggregat

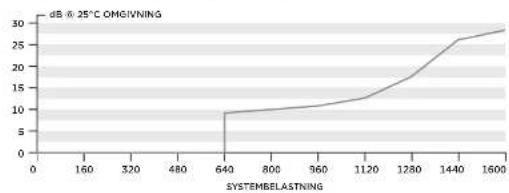

Fläktbruskurva för CORSAIR AX1600i nätaggregat

59 60

AXI SERIES™

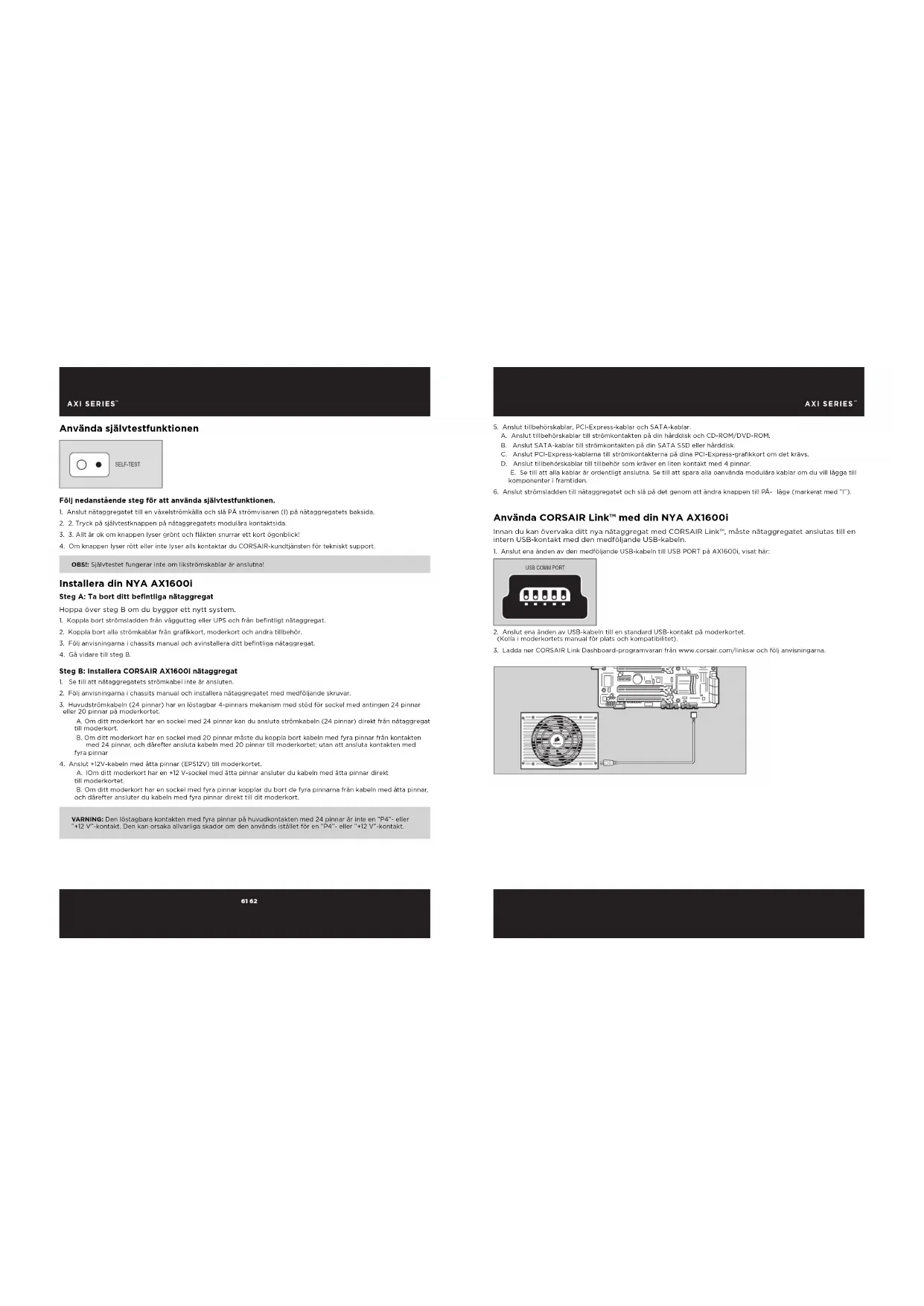

Använda självtestfunktionen

Följ nedanstående steg för att använda självtestfunktionen.

1. Anslut nätaggregatet till en växelstråmkälla och slå PÅ strömvisaren (I) på nätaggregatets baksida.
2. 1. Tryck på självtestknappen på nätaggregatets modulåra kontaktsida.
3. 1. Allt år ok om knappen lyser grönt och flåkten snurrar ett kort ögonblick!
4. Om knappen lyser rött eller inte lyser alls kontaktar du CORSAIR-kundtjänsten för tekniskt support

OBSI: Sjalvtestet fungerar inte om likströmskablar är anslutna!

Installera din NYA AX1600i

Steg A: Ta bort ditt befintliga nätaggregat

Hoppa över steg B om du bygger ett nytt system,

1. Koppla bort strömsladden från vägguttag eller UPS och från befintligt nataggregat.
2. Koppla bort alla strömkablar från grafikkort, moderkort och andra tillbehör.
3. Följ anvisningarna i chassits manual och avinstallera ditt befintliga nåtaggregat
4. Gå vidare till steg B.

Steg B: Installera CORSAIR AX1600i nätaggregat

1. Se till att nätaggregetets strömkabel inte är ansluter
2. Fälj anvisningarna i chassits menuel och installers nätaggregatet med medföljande skruvar.
3. Huvudströmkabeln (24 pinnar) har en löstagbar 4-pinnars mekanism med stöd för sockel med antingen 24 pinnar eller 20 pinnar på moderkortet.

A. Om ditt moderkort har en sockel med 24 pinnar kan du ansluta strömkabeln (24 pinnar) direkt från nätaggregat

til moderkort.
B. Om ditt mederkort har en sockel med 20 pinnar måste du kopple bort kebeln med fyra pinner från kontakten
med 24 pinnar, och därefter ansluta kabeln med 20 pinnar till moderkortet; utan att ansluta kontakten med

1. Anslut +12V-kabeln med åtta pinnar (EPS12V) till moderkortet.

A. IOM ditt moderkort har en +12 V-sockel med åtta pinnar ansluter du kabeln med åtta pinnar direkt
till moderkortet.
B. Om ditt moderkort har en sockel med fyra pinnar kopplar du bort de fyra pinnarna från kabeln med åtta pinnar,
och därefter ansluter du kabeln med fyra pinnar direkt till dit moderkort.

VARNING: Den löstagbars kontakten med fyra pinnar på huvudkontakten med 24 pinnar år inje en "P4"- eller "+12 V"-kontakt. Den kan orsaka alivarliga skador om den används istallet för en "P4"- eller "+12 V"-kontakt.

61 62

AXI SERIES

1. Anslut tillbehörskablar, PCI-Express-kablar och SATA-kablar.

A. Anslut tillbehörskablar till strömkontakten på din hårdisk och CD-ROM/DVD-ROM.
B. Anslut SATA-kabler till strömkontakten på din SATA SSD eller hårdisk.
C. Anslut PCI-Express-kablarna till strömkontakterna på dina PCI-Express-grafikkort om det kråvs.
D. Anslut tillbehörskablar till tillbehör som kräver en liten kontakt med 4 pinnar.

E. Se till att alla kablar är ordentligt anslutna. Se till att spara alla osnvända modulåra kablar om du vill lägga till komponenter i framliden.

1. Anslut strömsladden till nätaggregatet och slå på det genom att ändra knappen till PÅ- läge (markerst med "I").

Använda CORSAIR Link™ med din NYA AX1600I

Innan du kan övervaka ditt nya nätaggregat med CORSAIR Link ^™ , måste nätaggregatet anslutas till en intern USB-kontakt med den modföljande USB-kabeln.
1. Anslut ena änden av den modfällande USB-kebeln till USB PORT på AX1600i, visat här

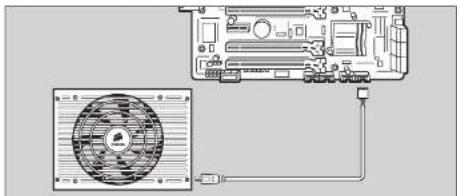

1. Anslut ena änden av USB-kabeln till en standard USB-kontakt på moderkortet.
   (Kolla i moderkorrets manual för plats och kompatibilitet)
2. Laoda ner CORSAIR Link Dashboard-programvaran från www.corsair.com/linksw och följ anvisningarna.

Viktig säkerhetsinformation

VAR FÖRSIKTIG, RISK FÖR ELEKTRISK CHOCK!

1. Installera enligt anvisningar och säkerhetsvarningar från tillverkaren. Om dessa inte följs kan skador uppstå på nåtaggregat eller system, samt orseka allvarlig skada eller dödsfall.
2. Nättaggregatet innehåller hög spörning. Du får inte öppna nättaggregatets låda eller försöka reparera nätaggregatet; inga komponenter kan underhållas av användare.
3. Den här produkten är endast designad för användning inomhus.
4. Använd inte nåtaggregatet nåra vatten eller i höga temperaturer eller miljöer med hög luftfuktighet.
5. Installiera inte i närheten av värmekällor, såsom element, värmeregister, ugnar eller andra apparater som producerar värme.
6. Sålt inte in några objekt i nätaggregatets öppna ventilations- eller fläktgaller.
7. Modifiera inte kablarna och/eller kontakter som modföljer nåtaggregatet.
8. Om detta nätaggregat använder modulåra kablar skil endast medföljande kablar från tillverkaren användas. Andra kablar är eventuellt inte kompatibla och kan orsaka allvarlig skeda på system och nätaggregat.

9. Huvudströmskontakten med 24 pinnar har en löstagbar kontakt med 4 pinnar. Denna löstagbara kontakt med 4 pinnar är inte en P4- eller ATX 12 V-kontakt. Tvinga inte in denna kabel i P4- eller ATX +12 V-sockeln på moderkerlet.

10. Om tillverkarens anvisningar och/eller någon av dessa säkerhetsanvisningar inte följs upphåvs samtliga garantier och försäkringar.

AXI SERIES

Säkerhets- och organisationsgodkännande

Organisation Standard

C-Tick/RCM AS/NZS CISPR 32:2012 Class B

AS/NZS 4417

Argentina IEC 60950-1:2005, IEC 60950-1:2005/AMDI.2009, IEC 60950-1:2005

AMD2.2013

CB IEC 60950-1/IEC 62358-1:2014

CQC Mark GB 4943.1, GB 9254, GB 17625
