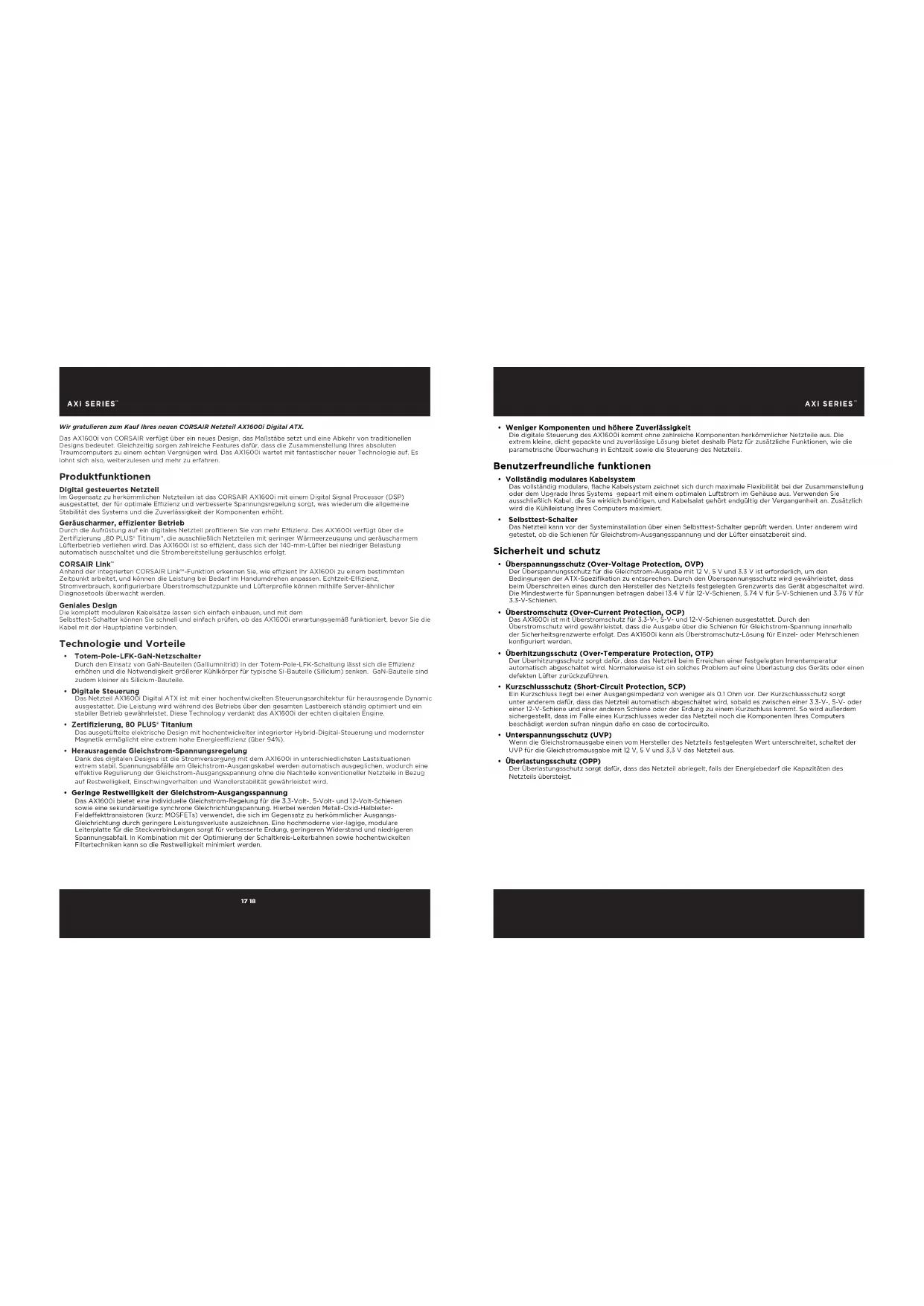

Wir gratulieren zum Kauf Ihres neuen CORSAIR Netzteil AX1600i Digital ATX.

Das AX1600i von CORSAIR verfügt über ein neues Design, das Maßstäbe setzt und eine Aiokehr von traditionellen Designs bedeutet. Gleichzeitig sorgen zahlreiche Features dafür, dass die Zusammenstellung Ihres absoluten Traumcomputers zu einem echten Vergnügen wird. Das AX1600i wartet mit fantastischer neuer Technologie auf. Es lohnt sich also, weiterzulcsen und mehr zu erfahren.

Produktfunktionen

Digital gesteuertes Netzteil

Im Gegensatz zu herkömmlichen Netzteilen ist das CORSAIR AX16001 mit einem Digital Signal Processor (DSP) ausgestattet, der für optimale Effizienz und verbesserte Spannungsregelung sorgt, was wiederum die allgemeine Stabilität des Systems und die Zuverlässigkeit der Komponenten erhöht.

Geräuscharmer, effizlenter Betrieb

Durch die Aufrüstung auf ein digitales Netzteil profitieren Sie von mehr Effizienz. Das AX1600l verfügt über die Zertifizierung „80 PLUS® Titinum“, die ausschließlich Netzteilen mit geringer Wärmeerzeugung und geräuscharmem Lüfterbetrieb verliehen wird. Das AX1600l ist so effizient, dass sich der 140-mm-Lüfter bei niedriger Belastung automatisch ausschaltet und die Strombereitstellung geräuschlos erfolgt.

CORSAIR Link™

Anhand der integrierten CORSAIR Link™-Funktion erkennen Sie, wie effizient Ihr AX1600i zu einem bestimmten Zeitpunkt arbeitet, und können die Leistung bei Bedarf im Handumdrehen anpassen. Echtzeit-Effizienz, Stromverbrauch, konfigurlerbare Überstromschutzpunkte und Lüfterprofile können mithilfe Server-ähnlicher Diagnostools überwacht werden.

Geniales Design

Die komplett moduleren Kebelsätze lassen sich einfach einbauen, und mit dem Selbstest-Schalter können Sie schnell und einfach prüfen, ob das AX1600i erwartungsgemäß funktioniert, bevor Sie die Kabel mit der Hauptplatz vorbinden.

Technologie und Vorteile

• Totem-Pole-LFK-GaN-Netzschalter

Durch den Einsatz von GaN-Bautellen (Gallumnitrid) in der Totem-Pole-LFK-Schaltung lässt sich die Effizienz erhöhen und die Netwendigkeit größerer Kühlkörper für typische Si-Beuteile (Silicium) senken. GaN-Bauteile sind zudem kleiner als Silicium-Bauteile.

• Digitale Steuerung

Das Netzeil AX1600i Digital ATX ist mit einer hochentwickelten Steuerungsarchitektur für herausregende Dynamic ausgestattet. Die Leistung wird während des Betriebs über den gesamten Lastberein ständig optimiert und ein stabiler Betrieb gewährleistet. Diese Technology vordankt das AX1600i der achten digitalen Engine.

• Zertifizierung, 80 PLUS ^® Titanium

Das ausgetüftelte elektrische Design mit hochentwickelter integrierter Hybrid-Digital-Steuernung und moderner Magnetik ermöglicht eine extrem hohe Energieeffizienz (über 94%).

- Herausragende Gleichstrom-Spannungsregelung

Dank des digitalen Designs ist die Stromversorgung mit dem AX16001 in unterschiedlichsten Lastsituationen extrem stabil. Spannungsabfälle am Gleichstrom-Ausgangskabel werden automatisch ausgeglichen, wodurch eine effektive Regulierung der Gleichstrom-Ausgangspannung ohne die Nachteile konventioneller Netzichte in Bezug auf Restwelligkeit, Einschwingverhalten und Wandlerstabilität gewährleistet wird.

• Geringe Restwelligkeit der Gleichstrom-Ausgangsspannung

Das AX16001 bietet eine individuelle Gleichstrom-Regelung für die 3,3-Volt-, 5-Volt- und 12-Volt-Schienen sowie eine sekundärssaltige synchronie Gleichrichtungspannung. Hierbei werden Metall-Oxid-Halbläker-Feldeflextransistoren (kurz-MOSFETs) verwendet, die sich im Gegensatz zu herkömmlicher Ausgangs-Gleichrichtung durch geringene Leistungsverluste auszeichnen. Eine hochmoderne vier-lagte modulare Leiterplatz des Veräußerungen ist fort vor bewerteten Erdung, geterrigen Widerstand und niedrigeren Sondereinflussfall. In Kombination mit der Grundwirder und Schalterkeis-Leitorberhönen sowie hochentwickelten Filtertechniken kann so die Bestimmigkeit minimiert werden.

- Weniger Komponenten und höhere Zuverlässigkeit

Die digitale Steuerung des AX1600i kommt ohne zahlreiche Komponenten herkömmlicher Netzteile aus. Die extrem kleine, dicht gopackte und zuverlässige Lösung bietet deshalb Platz für zusätzliche Funktionen, wie die parametrische Überwachung in Echtzeit sowie die Steuerung des Netzteils.

Benutzerfreundliche funktionen

• Vollständig modulares Kabelsystem

Das vollständig modulare, flache Kabelsystem zeichnet sich durch maximale Flexibilität bei der Zusammenstellung oder dem Upgrade Ihres Systems geogaart mit einem optimalen Luftstrom im Gehäuse aus. Verwenden Sie ausschließlich Kabel, die Sie wirklich benötigen, und Kabelsalat gehört endgültig der Vergangenheit an. Zusätzlich wird die Kühleistung Ihres Computers maximiert.

• Selbsttest-Schalter

Das Netzteil kann vor der Systeminstallation über einen Selbsttest-Schalter geprüft werden. Unter anderem wird getestet, ob die Schienen für Gleichstrom-Ausgangsspannung und der Lüfter einsatzbereit sind.

Sicherheit und schutz

- Überspannungsschutz (Over-Voltage Protection, OVP)

Der Überspannungsschutz für die Gleichstrom-Ausgabe mit 12 V, 5 V und 3,3 V ist erforderlich, um den Bedingungen der ATX-Spezifikation zu entsprechen. Durch den Überspannungsschutz wird gewährleistet, dass beim Überschreiten eines durch den Hersteller des Netzeils festgelegten Grenzwerts das Gerät abgeschaltet wird. Die Mindestwerte für Spannungen betragen dabei 13,4 V für 12-V-Schienen, 5,74 V für 5-V-Schienen und 3,76 V für 3,3-V-Schienen.

- Überstromschutz (Over-Current Protection, OCP)

Das AX1600i ist mit Überstromschutz für 3,3-V-, 5-V- und 12-V-Schienen ausgestattet. Durch den Überstromschutz wird gewährleistet, dass die Ausgabe über die Schienen für Gleichstrom-Spannung innerhalb der Sicherheitsgrenzwerte erfolgt. Das AX1600i kann als Überstromschutz-Lösung für Einzel- oder Mehrschienen konfiguriert werden.

- Überhitzungsschutz (Over-Temperature Protection, OTP)

Der Übermitzungsschutz sorgt dafür, dass das Netzteil beim Erreichen einer festgelegten Innentemperatur automatisch abgeschaltet wird. Normalerweise ist ein solches Problem auf eine Überlastung des Geräts oder einen defekten Lüfter zurückzuführen.

• Kurzschlussschutz (Short-Circuit Protection, SCP)

Ein Kurzschluss liegt bei einer Ausgangsimpedanz von weniger als 0.1 Ohm vor. Der Kurzschlusschutz sorgt unter anderem dafür, dass das Netztell automatisch abgeschaltet wird, sobald es zwischen einer 3.3-V-, 5-V- oder einer I2-V-Schiene und einer anderen Schiene oder der Erdung zu einem Kurzschluss kommt. So wird außerdem sichergestellt, dass im Falle eines Kurzschlusses weder das Netztell noch die Komponenten Ihres Computers beschädigt werden sufran ningeln däno en caso de cortocircuito.

- Unterspannungsschutz (UVP)

Wenn die Gleichstromausgabe einen vom Hersteller des Netzteils festgelegten Wert unterschreitet, schaltet der UVP für die Gleichstromausgabe mit 12 V, 5 V und 3,3 V das Netzteil aus.

• Überlastungsschutz (OPP)

Der Überlastungsschutz sorgt dafür, dass das Netzteil abriegelt, falls der Energiebedarf die Kapazitäten des Netzteils übersteigt.

AXI SERIES™

Technische Daten der Netzteile

- Abmassungen: 150mm (B) x 86mm (H) x 200mm (L) - MTBF (durchschnittliche fehlerfreie Zeit): 100.000 stunden

Lieferumfang

• CORSAIR AX1600i-netzteil
• Modularer kabelsatz
• Bedienungsanleitung
- Netzkabel
• Kabelblinder
• Befestigungsschreuben
• CORSAIR-ge
• Trégetasche • CORSAID LinkX USB cable

• Austrausch der magnetischen Seitenlabels

AXI SERIES

CORSAIR-Verkabelung

AX1600I
Anzahl	Länge Conector/cable
1 610 mm ± 10mm 1 ATX-Kabel 24-polig
2 650 mm ± 10mm 1 EPS/ATX12V-kabel 8-polig (4+4)
6 650 mm ± 10mm 1 PCI-E-kabel 8-polig (6+2)
2 775 mm ± 10mm 2 PCI-E-kabel 8-polig (6+2)
2 665 mm ± 10mm 2		SATA-kabel (2 SATA)
3	800mm ± 10mm	4	SATA-kabel (4 SATA)
3 650 mm ± 10mm		3 Peripherickabel (4-polig)
2	101mm ± 5mm	1	Kabel für diskettenlaufwerk (4-polig)
1	800mm ± 50mm	1	USB-kabel (9-polig)

CORSAIR AX1600i effizienz des netzteils

CORSAIR AX1600i kurve zur geräuschentwicklung des netzteils

19 20

AXI SERIES™

Verwenden der selbsttest-funktion

Befolgen sie diese schritte zur verwendung der selbsttest-funktion:

1. Verbinden sie das netzteil mit dem stromnetz und stellen sie den schalter auf der rückseite des geräts auf „i“ (ein).
2. Drücken sie den selbsttest-schalter an der seite des modularsteckers des netzteils.
3. Wenn der schalter grün aufleuchtet und der lüfter kurzzeitig aktiviert wird, ist das gerät einsatzbereit.
4. Sollte die teste rot oder gar nicht aufleuchten, worden sie sich bitte für technische Unterstützung an den kundendienst von CORSAIR.

HINWEIS: Der Selbsttest kann nicht durchgeführt werden, wenn die Gleichstromkabel angeschlossen sind.

Installieren des AX1600i

Schritt A: Entfernen des vorhandenen netzteils

Wenn sie ein neues system zusammenstellen, fahren sie bitte mit schritt b fort.

1. Ziehen sie das netzkabel des vorhandenen netzteils aus der steckdose oder der usv.
2. Trönnen sie alle netzkabel von der grafikkarte, der hauptplatine und den anderen peripheriogeräten.
3. Deinstallieren sie das bestehende netzteil. Befolgen sie dazu die anweisungen in der bedienungsanleitung zu ihrem gehäuse.
4. Fahren sie mit schritt o fort.

Schritt B: Installieren des CORSAIR AX1600l-netztells

1. Stellen sie sicher, dass das netzkebel des netzeils nicht angeschlossen ist.
2. Befolgen sie die anleitung im handbuch zu ihrem gehäuse und bauen sie das netzteil mit den im lieferumfang enthaltenen schrauben ein.
3. Das 24-polige netzkabel verfügt über ein abnehmbaras 4-poliges teil, damit ein 24-poliger oder 20-poliger anschluss auf der hauptplatine verwendet werden kann.
   A. Wenn ihre hauptplatine einen 24-poligen anschluss hat, können sie den 24-poligen stecker des netzkabels direkt an ihre hauptplatine anschließen.
   B. Wenn ihre hauptplatine einen 20-poligen anschluss hat, müssen sie das 4-polige kabel vom 24-poligen anschluss trønnen und dann den 20-poligen stecker in die hauptplatine stecken, ohne den 4-poligen teil anzuschließen.
4. Verbinden sie das B-polige +12-v-kabel (eps12v) mit der hauptplatine.
   A. Wenn Ihre Hauptplatine über einen B-poligen +12V-Anschluss verfügt, können Sie das B-polige Kabel direkt an die Hauptplatine anschließen.
   B. Wenn Ihre Hauptplatine über einen 4-poligen Anschluss verfügt, tronnen Sie das 4-polige Teil vom 8-poligen Kabel und schließen dann das 4-polige Kabel direkt an die Hauptplatine an.

ACHTUNG: Der abnehmbere 4-polige Teil des 24-poligen Hauptsteckers ist kein P4- oder +12V-Stecker. Die Verwendung anstelle eines P4-Steckers oder +12V-Steckers kann schwere Schäden verursachen.

AXI SERIES

1. Schließen Sie die Peripheriekabel, PCI-Express-Kabel und SATA-Kabel an.
   A. Verbinden Sie die Peripheriekabel mit Ihrer Festplatte und den CD-ROM-/DVD-ROM-Netzanschlüssen.
   B. Verbinden Sie die SATA-Kabel mit den Netzanschlüssen ihrer SATA-SSD oder -Festplatte.
   C. Verbinden Sie die PCI-Express-Kabel bei Bedarf mit den Netzanschlüssen ihrer PCI-Express-Grafikkarten.
   D. Verbinden Sie die Peripheriekabel mit allen Peripheregeraten, die einen 4-poligen Stecker erfordern
   E Oberprüfen Sie, ob alle Kabel fest eingesteckt sind. Bewahren Sie die nicht benötigten modularen Kabel für künftige zusätzliche Komponenten auf.

2. Verbinden Sie das Netzkabel mit dem Netzteil und schalten Sie das Netzteil ein, indem Sie den Schelter in die Position EIN (durch „I“ gekennzeichnet) drücken.

Verwenden von CORSAIR Link" mit dem neuen AX1600i

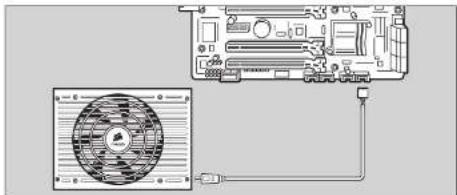

Bevor Sie Ihr neues Netzteil mit CORSAIR Link überwachen können, müssen Sie das Netzteil über das USB-Kabel an einen internen USB-Header anschließen.

1. Verbinden Sie ein Ende des USB-Kabel wie folgt mit dem USB PORT des AX1600i

1. Schließen Sie das andere Ende des USB-Kabels an den Standard-USB-Header der Hauptplatine an (siehe Bedienungsanleitung der Hauptplatine für Übersicht und Kompatibilität).
2. Laden Sie die CORSAIR Link Dashboard-Software unter www.corsair.com herunter und befolgen Sie die Anleitung

Wichtige sicherheitsinformationen

VORSICHT: STROMSCHLAGGEFAHR!

1. Nehmen Sie den Einbau gemäß Herstelleranleitung und Sicherheitswamungen vor. Eine Nichtbeachtung kann Schäden am Netzteil oder Computer verursachen und zu schweren Verletzungen bzw. Sogar zum Tod führen.
2. Im Innern des Netzteils ist eine hohe Spannung vorhanden. Sie dürfen das Netzteil weder öffnen noch versuchen, es zu reparieren. Es enthält keine vom Benutzer zu wartenden Komponenten.
3. Dieses Produkt ist für den Betrieb in Innenräumen konzipiert.
4. Verwenden Sie es nicht in der Nähe von Wasser oder in Umgebungen mit hoher Temperatur oder Luftfeuchtigkeit.
5. Stellen Sie es nicht neben Wärmequellen wie Heizkörpern, Lüftungsgittern, Öfen oder anderen wärmeerzeugenden Geräten auf.
6. Stecken Sie keine Gegenstände in die Lüftungsschlitze oder das Lüftergitter des Netzteils.
7. Nehmen Sie keine Veränderungen an den mit dem Netzteil gelieferten Kabeln und/oder Anschlüssen vor.
8. Benutzen Sie bei Verwendung modularer Kabel nur die vom Hersteller gelieferten Kabel. Andere Kabel sind möglicherweise nicht kompatibel und können Ihren Computer und das Netzteil schwer beschädigen.
9. Der 24-polige Netzstecker des Hauptkabels hat einen abnehmbaren 4-poligen Teil. Dieser 4-polige Stecker ist kein P4- oder ATX-12-V-Stecker. Stecken Sie dieses Kabel nicht in den P4- oder ATX +12-V-Anschluss der Hauptplatine.
10. Bei Nichtbeachtung der Herstelleranleitung und/oder der Sicherheitshinweise erläschen sämtliche Gewährleistungen und Garantien
