SF SERIES

Wir gratulieren zum Kauf Ihres neuen SFX-Hochleistungsnetzeils von CORSAIR.

Die Netzele der SF Series bestehen durch einen als 80 PLUS Platinum zertifizierten Wirkungsgrad, hervorragende elektrische Leistung und einen praktisch gereauschlossen Betrieb in einem SFX-Formfaktor. Mit japanischen 105-Grad-Kondensatoren und einem Zero RPM-Luftfermodus sind sie eine hervorragende Wahl für sehr leistungsstarke PCs mit keinem Formfaktor, für die Zuverlösigkeit und Geräuscharmut unerlöslich sind.

Sicherheit und Schutz

• Überspannungsschutz (Over-Voltage Protection, OVP)

Für die 12-V-, 5-V- und 3.3-V-DC-Ausgänge ist
Überspannungsschutz erforderlich, um den SFX-Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom Hersteller des Netzteils festgelegten Pegel überschreitet, schaltet der OVP das Netzeil aus. Die zur Einhaltung erforderlichen Mindestspanningspegel sind 13.4V für die +12-V-Schiene (n), 5.74 V für die +5-V-Schiene und 3.76 V für die 3.3-V-Schiene.

• Überstromschutz (Over-Current Protection, OCP)

Die SF Series verfügt über OCP auf den 3.3-V-, 5-V- und 12-V-Schienen. Der OCP stellt sich, dass der Ausgang der DC-Spannungsschienen innerhalblicher Betriebsgrenzen bleibt.

• Überhitzungsschutz

(Over-Temperature Protection, OTP)

OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet. Für gewöhnlich geschieht这点 bei interner Stromüberlastung oder bei einem Lufterausfall.

• Kurzschlussschutz (Short-Circuit Protection, SCP)

Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter 0.1 Ohm liegt. Der SCP garantiert u. a., dass sich das Netzteil abschaltet, wenn die 3.3-V-, 5-V- und 12-V-Schienen an einer anderen Schiene einen Kurzschluss oder einen Masseschluss auslösen. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PCs im Falle eines Kurzschlusses.

SF SERIES

SF750

ABMESSAGENGEN:125mm(B)×63.5mm(H)×100mm(L)

LIEFERUMFANG:

CORSAIR SF Series-Netzteil
- AC-Netzkabel
Modularer DC-Kabelsatz
- Beutel für den modulären DC-Kabelsatz
Kabelbinder

CORSAIR-Gehäuseaufkleber
Benutzerhandbuch
- SEX-ATX-Adapter
Wichtige sicherheits-hinweise

CORSAIR SF600 Leistungstabelle
HCCSTEBLASTUNG MAXIMAF AUSCANGSLLSTUNG

MODELL RPS015 +3.3V 20A				130W
TEILENR.	CP-9020186	+5V	20A
AC-EINGANGSNNENLEISTUNG	100-240V	+12V	62.5A	750W
EINGANGSSTROM	10A-5A	-12V	0.3A	3.6W
FREQUENZ	47-63Hz	+5Vsb	2.5A	15W

GESAMTLEISTUNG:750W

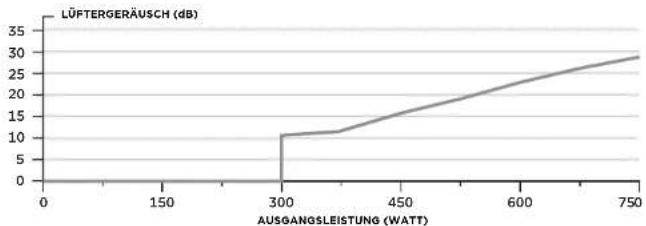

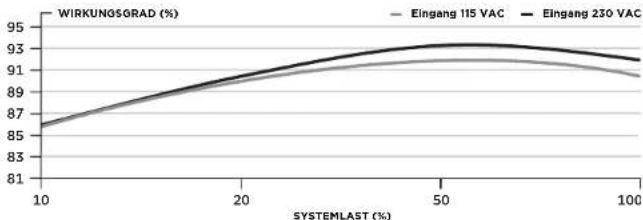

WIRKUNGSGRAD DES CORSAIR SF750 NETZTEILS

LUFTERGERAUSCHKURVE DES CORSAIR SF750 NETZTEILS

27 28

SF SERIES

CORSAIR SF750 DC-Kabelliste

Menge	Beschreibung		Gesamtänge
1	ATX, 24 Pins300mm	Anschlüsse pro Kabel	300mm(±10mm)
		1
		Anschlüsse insgesamt
		1
2	EPS/ATX12V, 8 Pins (4+4)400mm	Anschlüsse pro Kabel	400mm(±10mm)
		1
		Anschlüsse insgesamt
		2
2	PCIo, 8 Pins (6+2)400mm	Anschlüsse pro Kabel	500mm(±10mm)
		2
		Anschlüsse insgesamt
		4
2	SATA (4 SATA)100mm 100mm-300mm-150mm	Anschlüsse pro Kabel	445mm(±10mm)
		4
		Anschlüsse insgesamt
		8
1	Peripheriekabel (4 Pins)100mm 100mm-150mm	Anschlüsse pro Kabel	330mm(±10mm)
		3
		Anschlüsse insgesamt
		3

SF SERIES

SF600

ABMESSUNGEN: 125mm (B) × 63.5 mm (H) × 100mm (L)

LIEFERUMFANG:

CORSAIR SF Series-Netzteil
- AC-Netzkabel
Moduler DC-Kabelsatz
- Beutel für den modulären DC-Kabelsatz
Kabelbinder

CORSAIR-Gehäuseaufkleber
Benutzerhandbuch
- SEX-ATX-Adapter
Wichtige Sicherheits-hinweise

CORSAIR SF600 Leistungstabelle
HCC-STELASTUNG MAXIMI F AUSCANGSLLSTUNG

MODELL RPS012 +3.3V 2CA				120W
TEILENR.	CP-9020182	+5V	20A
AC-EINGANGSNNENLIEISTUNG	100-240V	+12V	50A	600W
EINGANGSSTROM	10A-5A	-12V	0.3A	3.6W
FREQUENZ	47-63Hz	+5Vsb	2.5A	12.5W

GESAMTLEISTUNG:60OW

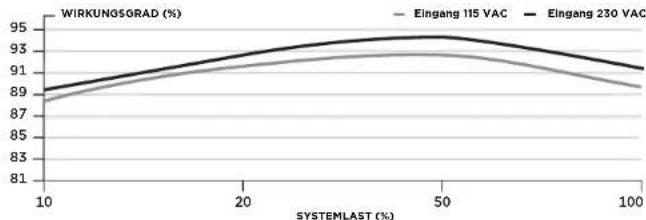

WIRKUNGSGRAD DES CORSAIR SF600 NETZTEILS

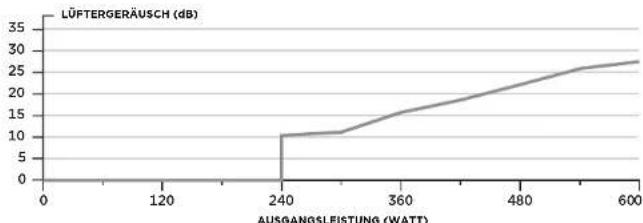

LUFTERGERAUSCHKURVE DES CORSAIR SF600 NETZTEILS

2930

SF SERIES

CORSAIR SF600 DC-Kabelliste

Menge	Beschreibung		Gesamtänge
1	ATX, 24 Pins300mm	Anschlüssse pro Kabel	300mm(±10mm)
		1
		Anschlüssse insgesamt
		1
1	EPS/ATX12V, 8 Pins (4+4)400mm	Anschlüssse pro Kabel	400mm(±10mm)
		1
		Anschlüssse insgesamt
		1
2	PCIe, 8 Pins (6+2)400mm	Anschlüssse pro Kabel	400mm(±10mm)
		1
		Anschlüssse insgesamt
		2
1	SATA (4 SATA)100mm 100mm-350mm-150mm	Anschlüssse pro Kabel	445mm(±10mm)
		4
		Anschlüssse insgesamt
		4
1	Peripheralkabel (4 Pins)100mm 100mm-150mm	Anschlüssse pro Kabel	330mm(±10mm)
		3
		Anschlüssse insgesamt
		3

SF SERIES

SF450

ABMESSUNGEN: 125mm (B) × 63.5 mm (H) × 100mm (L)

LIEFERUMFANG:

CORSAIR SF Series-Netzteil
- AC-Netzkabel
Modularer DC-Kabelsatz
- Beutel für den modulären DC-Kabelsatz
Kabelbinder

CORSAIR-Gehäuseaufkleber
Benutzerhandbuch
- SFX-ATX-Adapter
Wichtige Sicherheits-hinweise

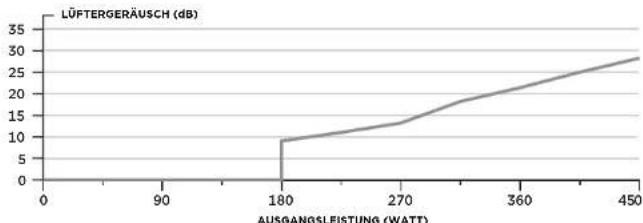

CORSAIR SF450 Leistungstabelle
HCC-STELASTUNG MAXIMI F AUSCANGSLLSTUNG

MODELL RPS011 3.3V SA				100W
TEILENR.	CP-9020181	+5V	20A
AC-EINGANGSNNENLEISTUNG	100-240V	+12V	37.5A	450W
EINGANGSSTROM	10A-5A	-12V	0.3A	3.6W
FREQUENZ	47-63Hz	+5Vsb	2.5A	12.5W

GESAMTLEISTUNG:450W

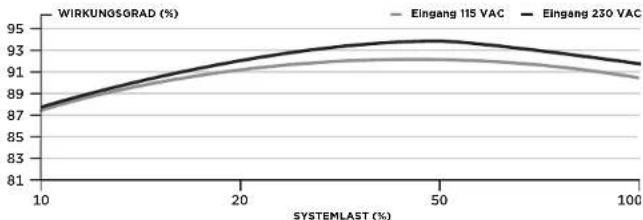

WIRKUNGSGRAD DES CORSAIR SF450 NETZTEILS

LUFTERGERAUSCHKURVE DES CORSAIR SF450 NETZTEILS

3132

SF SERIES

CORSAIR SF450 DC-Kabelliste

Menge	Beschreibung		Gesamtänge
1	ATX, 24 Pins300mm	Anschlüsse pro Kabel	300mm(±10mm)
		1
		Anschlüsse insgesamt
		1
1	EPS/ATX12V, 8 Pins (4+4)	Anschlüsse pro Kabel	400mm(±10mm)
		1
		Anschlüsse insgesamt
		1
2	PCIe, 8 Pins (6+2)	Anschlüsse pro Kabel	400mm(±10mm)
		1
		Anschlüsse insgesamt
		2
1	SATA (4 SATA)100mm 110mm-120mm-135mm	Anschlüsse pro Kabel	445mm(±10mm)
		4
		Anschlüsse insgesamt
		4
1	Peripheriekabel (4 Pins)100mm 110mm-120mm-135mm	Anschlüsse pro Kabel	330mm(±10mm)
		3
		Anschlüsse insgesamt
		3

SF SERIES

SF SERIES

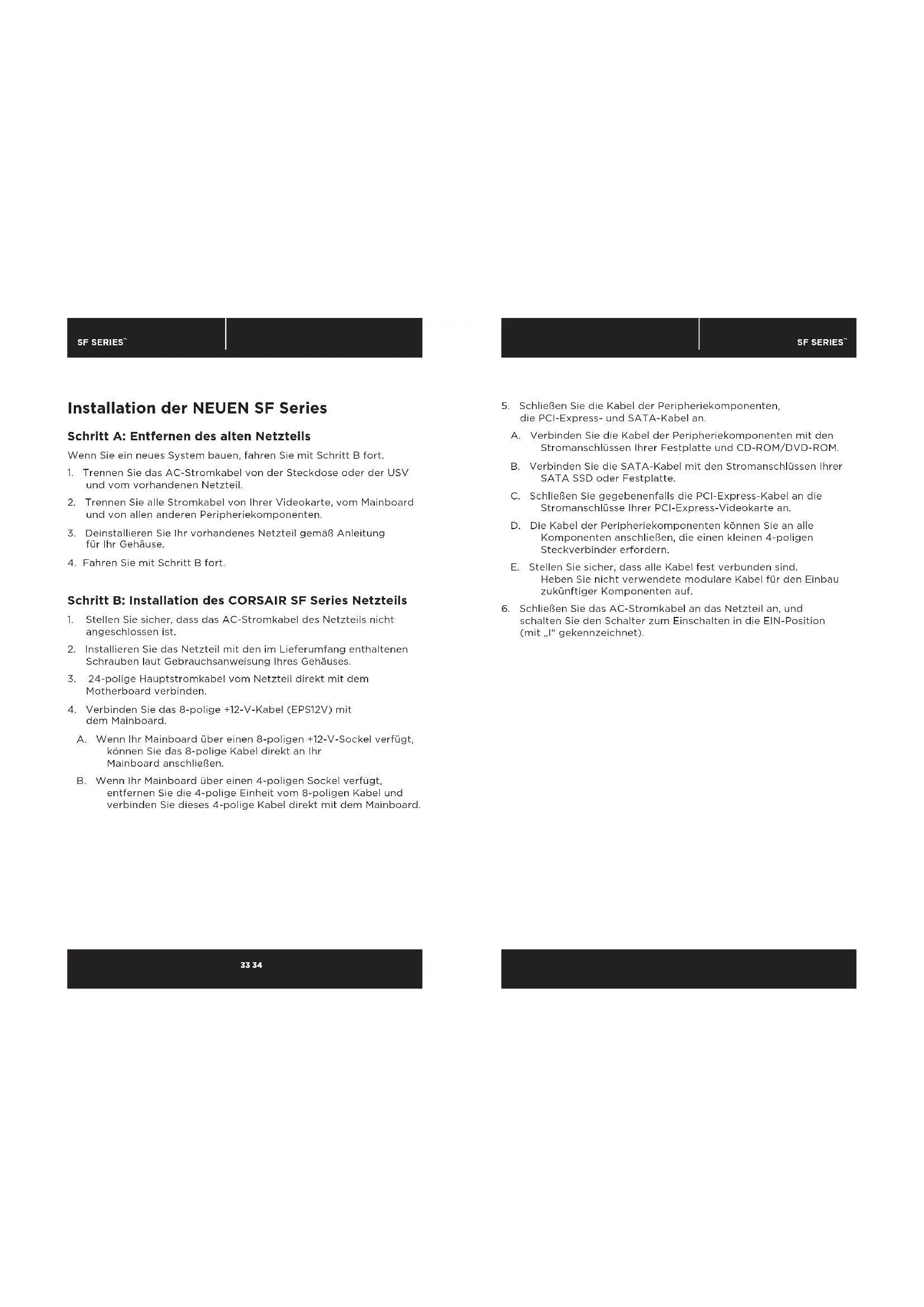

Installation der NEUEN SF Series

Schnitt A: Entfernen des alten Netzteils

Wenn Sie ein neues System bauen, fahren Sie mit Schritt B fort.

1. Trennen Sie das AC-Stromkabel von der Steckdose oder der USV und vom vorhandenen Netzteil.
2. Trennen Sie alle Stromkabel von ihrer Videokarte, vom Mainboard und von allen anderen Peripheriekomponenten.
3. Deinstallieren Sie Ihr vorhandenes Netzteil gemäß Anleitung für Ihr Gehäuse.
4. Fahren Sie mit Schritt B fort.

Schritt B: Installation des CORSAIR SF Series Netzteils

1. Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.
2. Installieren Sie das Netzeil mit den im Lieferumfang enthaltenen Schrauben laut Gebrauchsanweisung Ihr's Gehäuses.
3. 24-polige Hauptstromkabel vom Netzteil direkt mit dem Motherboard verbinden.
4. Verbinden Sie das 8-polige +12 -V-Kabel (EPS12V) mit dem Mainboard.

A. Wenn Ihr Mainboard über einen 8-polige +12-V-Sockel verfügbar, können Sie das 8-polige Kabel direkt an Ihr Mainboard anschließen.
B. Wenn Ihr Mainboard über einen 4-poligen Sockel verfügbar, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie diese 4-polige Kabel direkt mit dem Mainboard.

1. SchlieBen Sie die Kabel der Peripheriekomponenten, die PCI-Express- und SATA-Kabel an.

A. Verbinden Sie die Kabel der Peripheriekomponenten mit den Stromanschlüssen Ihrer Festplatte und CD-ROM/DVD-ROM.
B. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen ihrer SATA SSD oder Festplatte.
C. Schlieben Sie gegebenenfalls die PCI-Express-Kabel an die Stromanschlüsse Ihrer PCI-Express-Videokarte an.
D. Die Kabel der Peripheriekomponenten konnen Sie an alle Komponenten anschließen, die einen kleinen 4-poligen Steckverbinder erfordern.
E. Stellen Sie sichere, dass alle Kabel fest verbunden sind.
Heben Sie nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

1. SchlieBen Sie das AC-Stromkabel an das Netzeil an, und schalten Sie den Schalter zum Einsatzalten in die EIN-Position (mit „i" gekennzeichnet).

3334

SF SERIES

SF SERIES

ULTRA

LOW

NOISE

1

1

Zero RPM-Modus

Der Zero RPM-Modus erhögt, dass der Lüfter bei geringer bis mittlerer Belastung ausgeschalte bleibt. Anhand verschiedener Temperaturen im Inneren des Netzteils und der jeweiligen Ausgangsleistung erkennen diese Technologie, wenn das Netzteil gekühlt werden muss. Bei hoher Belastung schaltet sich der Lüfter automatisch ein, um sicherzustellen, dass das Gerät die bereitsigte Kühlung ohne zusätzliche Gerauschbelastung erhält. Das spezifische Lüfterprofil Ihres Gerätes finden Sie im Abschnitt mit den technischen Daten these Netzeils.

35 36

Wichtige Sicherheitshinweise

VORSICHT STROMSCHLAGGFAHRI!

1. Befolgen Sie bei der Installation die Anweisungen und Sicherheitschinweise des Herstellers. Die Nichteinhaltung kann zu Schaden an Ihrhem Netzteil oder System führen und kann schwere oder tõdliche Verletzungen verursachen.
2. Im Netzeil liegen hohe Spannungen an. Öffnen Sie niemals das Gehäuse des Netzelets und versuchen Sie nicht, es zu reparieren. Es gibt dört keine zu wartenden Komponenten.
3. Dieses Produkt ist nur für den Betreb im Innenbereich gedacht.
4. Verwenden Sie das Netzteil nicht in der Nähe von Wasser oder bei hohen Temperaturen oder in Umgebungen mit hoher Luftfeuchtigkeit.
5. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizlüften, Heizungen, Öfen oder anderen Wärme erzeugenden Geräten auf.
6. Führn Sie keine Gegenstände in die offenen Bereiche der Luftung oder Luftergitter des Netzteils ein.
7. Modifizieren Sie keine Kabel oder Steckverbinder, die im Lieferumfang theses Netzteils enthalten sind.
8. Wenn diese Netzteil modulare Kabel verwendet, verwenden Sie nur die vom Hersteller bereitgestellten Kabel. Andere Kabel sind eventuell nicht kompatibel und konnen zu ernsthaften Schäden an Ihr System und Netzteil führen.
9. Der 24-polige Hauptstromstecker hat einen abnehmbaren 4-poligen Steckverbinder. Bei diesen 4-poligen Steckverbinder handelt es sich nicht um einen P4- oder ATX- +12 -V-Steckverbinder. Schiebern Sie these Kabel nicht mit Gewalt in den P4- oder ATX +12-V-Sockel des Mainboards.
10. Nichtbeuchting der Herstelleranweisungen oder einer dieser Sicherheitshinweise führt zum sofortigen Verlust aller Gewährleistungs- und Garantieansprüche.
