Wir gratulieren zum Kauf Ihres neuen SFX-Hochleistungsnetzteils von CORSAIR.

Die Netzteile der SF Series bestechen durch einen als 80 PLUS Platinum zertifizierten Wirkungsgrad, hervorragende elektrische Leistung und einen praktisch geräuschlosen Betrieb in einem SFX-Formfaktor. Mit japanischen 105-Grad-Kondensatoren und einem Zero RPM-Lüftermodus sind sie eine hervorragende Wahl für sehr leistungsstarke PCs mit kleinem Formfaktor, für die Zuverlässigkeit und Geräuscharmut unerlässlich sind.

Sicherheit und Schutz

- Überspannungsschutz (Over-Voltage Protection, OVP) Für die 12-V-, 5-V- und 3.3-V-DC-Ausgänge ist Überspannungsschutz erforderlich, um den SFX-Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom Hersteller des Netzteils festgelegten Pegel überschreitet, schaltet der OVP das Netzteil aus. Die zur Einhaltung erforderlichen Mindestspannungspegel sind 13.4V für die +12-V-Schiene (n), 5.74 V für die +5-V-Schiene und 3.76 V für die 3.3-V-Schiene.

- Überstromschutz (Over-Current Protection, OCP)

Die SF Series verfügt über OCP auf den 3.3-V-, 5-V- und 12-V-Schienen. Der OCP stellt sicher, dass der Ausgang der DC-Spannungsschienen innerhalb sicherer Betriebsgrenzen bleibt.

• Überhitzungsschutz

(Over-Temperature Protection, OTP)

OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet. Für gewöhnlich geschieht dies bei interner Stromüberlastung oder bei einem Lüfterausfall.

- Kurzschlussschutz (Short-Circuit Protection, SCP)

Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter 0.1 Ohm liegt. Der SCP garantiert u. a., dass sich das Netzteil abschaltet, wenn die 3.3-V-, 5-V- und 12-V-Schienen an einer anderen Schiene einen Kurzschluss oder einen Masseschluss auslösen. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PCs im Falle eines Kurzschlusses.

SF SERIES ^14

SF750

ABMESSUNGEN: 125mm (B) x 63.5 mm (H) x 100mm (L)

LIEFERUMFANG:

• CORSAIR SF Series-Netzteil

• CORSAIR-Gehäuseaufkleber

• AC-Netzkabel

• Benutzerhandbuch

• Modularer DC-Kabelsatz

- SFX-ATX-Adapter

- Beutel für den modularen DC-Kabelsatz

• Wichtige sicherheits-hinweise

• Kabelbinder

CORSAIR SF600 Leistungstabelle

HÖCHSTBELASTUNG

MAXIMALEAUSGANGSLEISTUNG

MODELL RPSO15 +3.3V 20A				130W
TEILENR.	CP-9020186	+5V	20A
AC-EINGANGSNENNLEISTUNG	100-240V	+12V	62.5A	750W
EINGANGSSTROM	10A-5A	-12V	0.3A	3.6W
FREQUENZ	47-63Hz	+5Vsb	2.5A	15W

GESAMTLEISTUNG: 750W

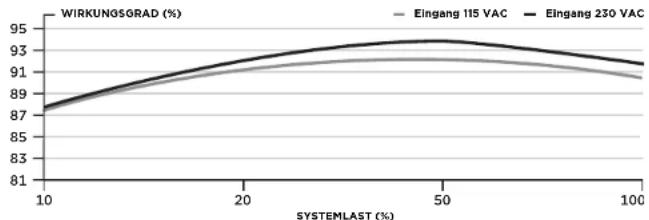

WIRKUNGSGRAD DES CORSAIR SF750 NETZTEILS

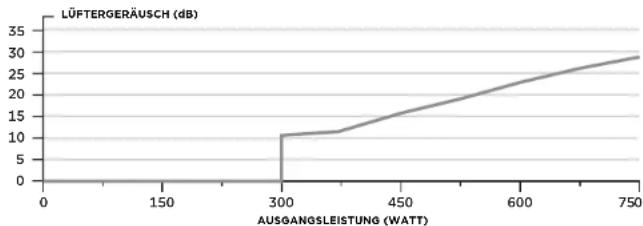

LÜFTERGERÄUSCHKURVE DES CORSAIR SF750 NETZTEILS

27 28

SF SERIES™

CORSAIR SF750 DC-Kabelliste

Menge	Beschreibung		Gesamtlänge
1	ATX, 24 Pins	Anschlüsse pro Kabel	300mm(±10mm)
		1
		Anschlüsse Insgesamt
		1
2	EPS/ATX12V, 8 Pins (4+4)	Anschlüsse pro Kabel	400mm(±10mm)
		1
		Anschlüsse insgesamt
		2
2	PCIe, 8 Pins (6+2)	Anschlüsse pro Kabel	500mm(±10mm)
		2
		Anschlüsse Insgesamt
		4
2	SATA (4 SATA)	Anschlüsse pro Kabel	445mm(±10mm)
		4
		Anschlüsse Insgesamt
		8
1	Peripheriekabel (4 Pins)	Anschlüsse pro Kabel	330mm(±10mm)
		3
		Anschlüsse insgesamt
		3

SF SERIES ^14

SF600

ABMESSUNGEN: 125mm (B) x 63.5 mm (H) x 100mm (L)

LIEFERUMFANG:

• CORSAIR SF Series-Netzteil
• AC-Netzkabel
• Modularer DC-Kabelsatz
- Beutel für den modularen DC-Kabelsatz
• Kabelbinder

• CORSAIR-Gehäuseaufkleber
• Benutzerhandbuch
- SFX-ATX-Adapter
• Wichtige sicherheits-hinweise

CORSAIR SF600 Leistungstabelle

MODELL RPS0112 +3.3V 20A				120W
TEILENR.	CP-9020182	+5V	20A
AC-EINGANGSNENNLEISTUNG	100-240V	+12V	50A	800W
EINGANGSSTROM	10A-5A	-12V	0.3A	3.6W
FREQUENZ	47-63Hz	+5Vsb	2.5A	12.5W

GESAMTLEISTUNG: 600W

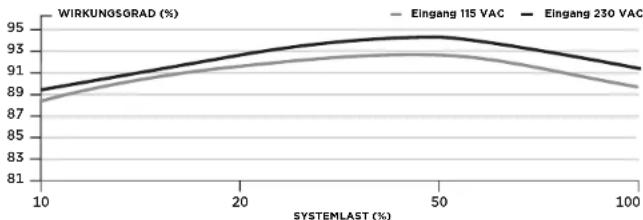

WIRKUNGSGRAD DES CORSAIR SF600 NETZTEILS

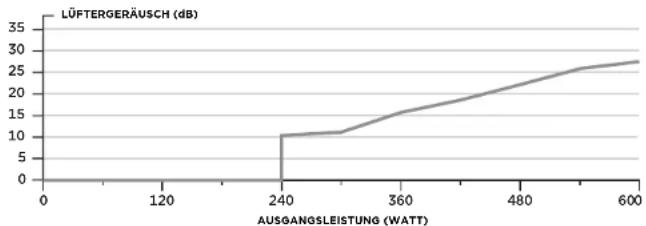

LÜFTERGERÄUSCHKURVE DES CORSAIR SF600 NETZTEILS

29 30

SF SERIES™

CORSAIR SF600 DC-Kabelliste

Menge	Beschreibung		Gesamtlänge
1	ATX, 24 Pins	Anschlüsse pro Kabel	300mm(± 10mm)
		1
		Anschlüsse insgesamt
		1
1	EPS/ATX12V, 8 PIns (4+4)	Anschlüsse pro Kabel	400mm(± 10mm)
		1
		Anschlüsse insgesamt
		1
2	PCIe, 8 Pins (6+2)	Anschlüsse pro Kabel	400mm(± 10mm)
		1
		Anschlüsse insgesamt
		2
1	SATA (4 SATA)	Anschlüsse pro Kabel	445mm(± 10mm)
		4
		Anschlüsse insgesamt
		4
1	Peripheriekabel (4 PIns)	Anschlüsse pro Kabel	330mm(± 10mm)
		3
		Anschlüsse insgesamt
		3

SF SERIES ^14

SF450

ABMESSUNGEN: 125mm (B) x 63.5 mm (H) x 100mm (L)

LIEFERUMFANG:

• CORSAIR SF Series-Netzteil
• AC-Netzkabel
• Modularer DC-Kabelsatz
- Beutel für den modularen DC-Kabelsatz
• Kabelbinder

• CORSAIR-Gehäuseaufkleber
• Benutzerhandbuch
- SFX-ATX-Adapter
• Wichtige sicherheits-hinweise

CORSAIR SF450 Leistungstabelle

MODELL RPS0111 +3.3V		5A			100W
TEILENR.		CP-9020181	+5V	20A
AC-EINGANGSNENNLEISTUNG		100-240V	+12V	37.5A	450W
EINGANGSSTROM		10A-5A	-12V	0.3A	3.6W
FREQUENZ		47-63Hz	+5Vsb	2.5A	12.5W

GESAMTLEISTUNG: 450W

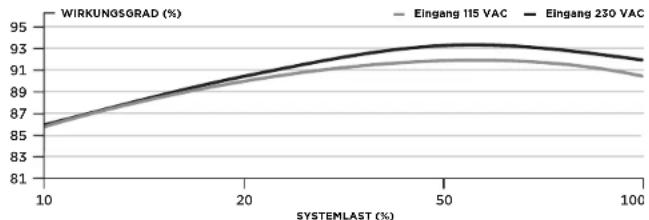

WIRKUNGSGRAD DES CORSAIR SF450 NETZTEILS

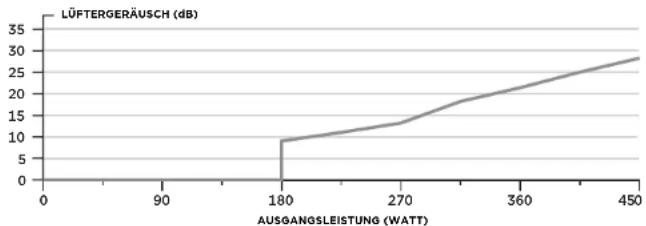

LÜFTERGERÄUSCHKURVE DES CORSAIR SF450 NETZTEILS

31 32

SF SERIES™

CORSAIR SF450 DC-Kabelliste

Menge	Beschreibung		Gesamtlänge
1	ATX, 24 Pins	Anschlüsse pro Kabel	300mm(± 10mm)
		1
		Anschlüsse insgesamt
		1
1	EPS/ATX12V, 8 Pins (4+4)	Anschlüsse pro Kabel	400mm(± 10mm)
		1
		Anschlüsse insgesamt
		1
2	PCIe, 8 Pins (6+2)	Anschlüsse pro Kabel	400mm(± 10mm)
		1
		Anschlüsse insgesamt
		2
1	SATA (4 SATA)	Anschlüsse pro Kabel	445mm(± 10mm)
		4
		Anschlüsse insgesamt
		4
1	Peripheriekabel (4 Pins)	Anschlüsse pro Kabel	330mm(± 10mm)
		3
		Anschlüsse insgesamt
		3

SF SERIES ^TM

SF SERIES™

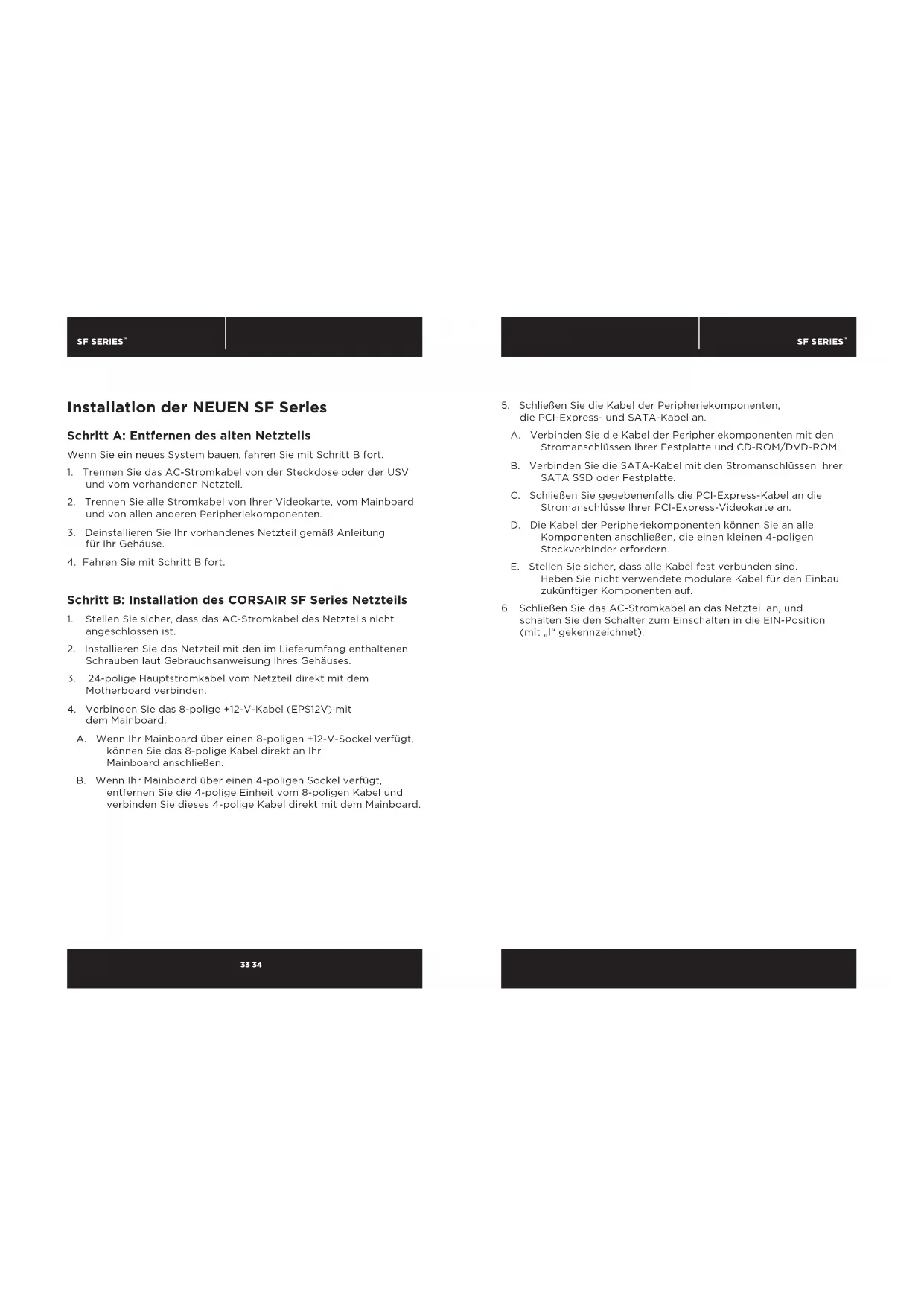

Installation der NEUEN SF Series

Schritt A: Entfernen des alten Netzteils

Wenn Sie ein neues System bauen, fahren Sie mit Schritt B fort.

1. Trennen Sie das AC-Stromkabel von der Steckdose oder der USV und vom vorhandenen Netzteil.
2. Trennen Sie alle Stromkabel von Ihrer Videokarte, vom Mainboard und von allen anderen Peripheriekomponenten.
3. Deinstallieren Sie Ihr vorhandenes Netzteil gemäß Anleitung für Ihr Gehäuse.
4. Fahren Sie mit Schritt B fort.

Schritt B: Installation des CORSAIR SF Series Netzteils

1. Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.
2. Installieren Sie das Netzteil mit den im Lieferumfang enthaltenen Schrauben laut Gebrauchsanweisung Ihres Gehäuses.
3. 24-polige Hauptstromkabel vom Netzteil direkt mit dem Motherboard verbinden.
4. Verbinden Sie das 8-polige +12-V-Kabel (EPS12V) mit dem Mainboard.

A. Wenn Ihr Mainboard über einen 8-poligen +12-V-Sockel verfügt, können Sie das 8-polige Kabel direkt an Ihr Mainboard anschließen.
B. Wenn Ihr Mainboard über einen 4-poligen Sockel verfügt, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie dieses 4-polige Kabel direkt mit dem Mainboard.

1. Schließen Sie die Kabel der Peripheriekomponenten, die PCI-Express- und SATA-Kabel an.

A. Verbinden Sie die Kabel der Peripheriekomponenten mit den Stromanschlüssen Ihrer Festplatte und CD-ROM/DVD-ROM.
B. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen Ihrer SATA SSD oder Festplatte.
C. Schließen Sie gegebenenfalls die PCI-Express-Kabel an die Stromanschlüsse Ihrer PCI-Express-Videokarte an.
D. Die Kabel der Peripheriekomponenten können Sie an alle Komponenten anschließen, die einen kleinen 4-poligen Steckverbinder erfordern.
E. Stellen Sie sicher, dass alle Kabel fest verbunden sind. Heben Sie nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

1. Schließen Sie das AC-Stromkabel an das Netzteil an, und schalten Sie den Schalter zum Einschalten in die EIN-Position (mit „l“ gekennzeichnet).

SF SERIES ^™

SF SERIES™

ULTRA

LOW

NOISE

Zero RPM-Modus

Der Zero RPM-Modus ermöglicht, dass der Lüfter bei geringer bis mittlerer Belastung ausgeschaltet bleibt. Anhand verschiedener Temperaturen im Inneren des Netzteils und der jeweiligen Ausgangsleistung erkennt diese Technologie, wann das Netzteil gekühlt werden muss. Bei hoher Belastung schaltet sich der Lüfter automatisch ein, um sicherzustellen, dass das Gerät die benötigte Kühlung ohne zusätzliche Geräuschbelastung erhält. Das spezifische Lüfterprofil Ihres Gerätes finden Sie im Abschnitt mit den technischen Daten dieses Netzteils.

Wichtige Sicherheitshinweise

VORSICHT STROMSCHLAGGEFAHR!

1. Befolgen Sie bei der Installation die Anweisungen und Sicherheitshinweise des Herstellers. Die Nichteinhaltung kann zu Schäden an Ihrem Netzteil oder System führen und kann schwere oder tödliche Verletzungen verursachen.
2. Im Netzteil liegen hohe Spannungen an. Öffnen Sie niemals das Gehäuse des Netzteils und versuchen Sie nicht, es zu reparieren. Es gibt dort keine zu wartenden Komponenten.
3. Dieses Produkt ist nur für den Betreb im Innenbereich gedacht.
4. Verwenden Sie das Netzteil nicht in der Nähe von Wasser oder bei hohen Temperaturen oder in Umgebungen mit hoher Luftfeuchtigkeit.
5. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizlüftern, Heizungen, Öfen oder anderen Wärme erzeugenden Geräten auf.
6. Führen Sie keine Gegenstände in die offenen Bereiche der Lüftung oder Lüftergitter des Netzteils ein.
7. Modifizieren Sie keine Kabel oder Steckverbinder, die im Lieferumfang dieses Netzteils enthalten sind.
8. Wenn dieses Netzteil modulare Kabel verwendet, verwenden Sie nur die vom Hersteller bereitgestellten Kabel. Andere Kabel sind eventuell nicht kompatibel und können zu ernsthaften Schäden an Ihrem System und Netzteil führen.
9. Der 24-polige Hauptstromstecker hat einen abnehmbaren 4-poligen Steckverbinder. Bei diesem 4-poligen Steckverbinder handelt es sich nicht um einen P4- oder ATX-+12-V-Steckverbinder. Schieben Sie dieses Kabel nicht mit Gewalt in den P4- oder ATX +12-V-Sockel des Mainboards.
10. Nichtbeachtung der Herstelleranweisungen oder einer dieser Sicherheitshinweise führt zum sofortigen Verlust aller Gewährleistungs- und Garantieansprüche.
