Sf450 - Блок питания CORSAIR - Бесплатное руководство пользователя

Тип продукта	Блок питания для ПК, форм-фактор SFX
Бренд	Corsair
Модель	SF450
Номинальная мощность	450 Вт
Вход переменного тока	100-240 В, 10-5 А, 47-63 Гц
Линия +12V	37,5 А (450 Вт)
Линия +3,3V	15 А (100 Вт)
Линия +5V	20 А
Линия -12V	0,3 А (3,6 Вт)
Линия +5Vsb	2,5 А (12,5 Вт)
Эффективность	80 PLUS Platinum (до 92% при 50% нагрузке на 115 В)
Встроенные защиты	OVP, OCP, OTP, SCP
Вентиляция	Вентилятор с режимом Zero RPM (остановка при низкой/средней нагрузке)
Модульные разъемы	1x ATX 24-контактный (300 мм), 1x EPS/ATX12V 8-контактный (400 мм), 2x PCIe 8-контактный (6+2) (400 мм), 1x SATA (4 разъема, 445 мм), 1x периферийный 4-контактный (3 разъема, 330 мм)
Комплектация	Кабель питания переменного тока, модульные кабели постоянного тока, сумка для хранения, стяжки для кабелей, значок Corsair, адаптер SFX на ATX, руководство пользователя
Форм-фактор	SFX (адаптер ATX в комплекте)
Безопасность	Не вскрывайте корпус (опасность поражения электрическим током). Используйте только внутри помещений. Не используйте рядом с водой или источниками тепла.
Обслуживание	Протирайте внешнюю поверхность сухой тканью. Не вставляйте предметы в вентиляционные решетки.
Гарантия	Стандартная гарантия производителя (см. руководство)

Часто задаваемые вопросы - Sf450 CORSAIR

Какова номинальная мощность Corsair SF450?

Номинальная мощность составляет 450 Вт, линия +12V может выдавать до 37,5 А.

Какие электрические защиты встроены?

Блок питания включает защиты OVP (от перенапряжения), OCP (от перегрузки по току), OTP (от перегрева) и SCP (от короткого замыкания).

Шумит ли вентилятор при работе?

Вентилятор использует режим Zero RPM: он останавливается при низкой/средней нагрузке для бесшумной работы. Он включается только при необходимости по нагрузке или температуре.

Какой форм-фактор у этого блока питания?

Это форм-фактор SFX (Small Form Factor). В комплекте идет адаптер SFX на ATX для установки в стандартные корпуса.

Какие кабели и разъемы входят в комплект?

Модульные кабели: 1x ATX 24-контактный (300 мм), 1x EPS/ATX12V 8-контактный (400 мм), 2x PCIe 8-контактный (6+2, 400 мм), 1x SATA (4 разъема, 445 мм), 1x периферийный 4-контактный (3 разъема, 330 мм).

Могу ли я использовать этот блок питания с мощной видеокартой?

Да, два разъема PCIe 8-контактных (6+2) позволяют питать большинство видеокарт среднего уровня. Проверьте общую потребляемую мощность вашей конфигурации (макс. 450 Вт).

Какой сертифицированный класс энергоэффективности?

Блок питания сертифицирован 80 PLUS Platinum с максимальной эффективностью 92% при 50% нагрузке на 115 В и 93% на 230 В.

Как установить блок питания в корпус ATX?

Используйте прилагаемый адаптер SFX на ATX. Следуйте инструкциям в руководстве: снимите старый блок питания, закрепите адаптер, установите SF450, подключите модульные кабели, затем сетевой шнур.

Могу ли я заменить модульные кабели на кастомные?

Настоятельно не рекомендуется использовать кабели, не предоставленные Corsair, так как распиновка может отличаться и повредить оборудование. Используйте только оригинальные кабели или совместимые кабели Corsair.

Что делать в случае проблемы или поломки?

Сначала обратитесь к руководству пользователя. Никогда не пытайтесь вскрыть блок питания (опасность удара током). Свяжитесь с поддержкой Corsair или вашим продавцом для гарантийного обслуживания.

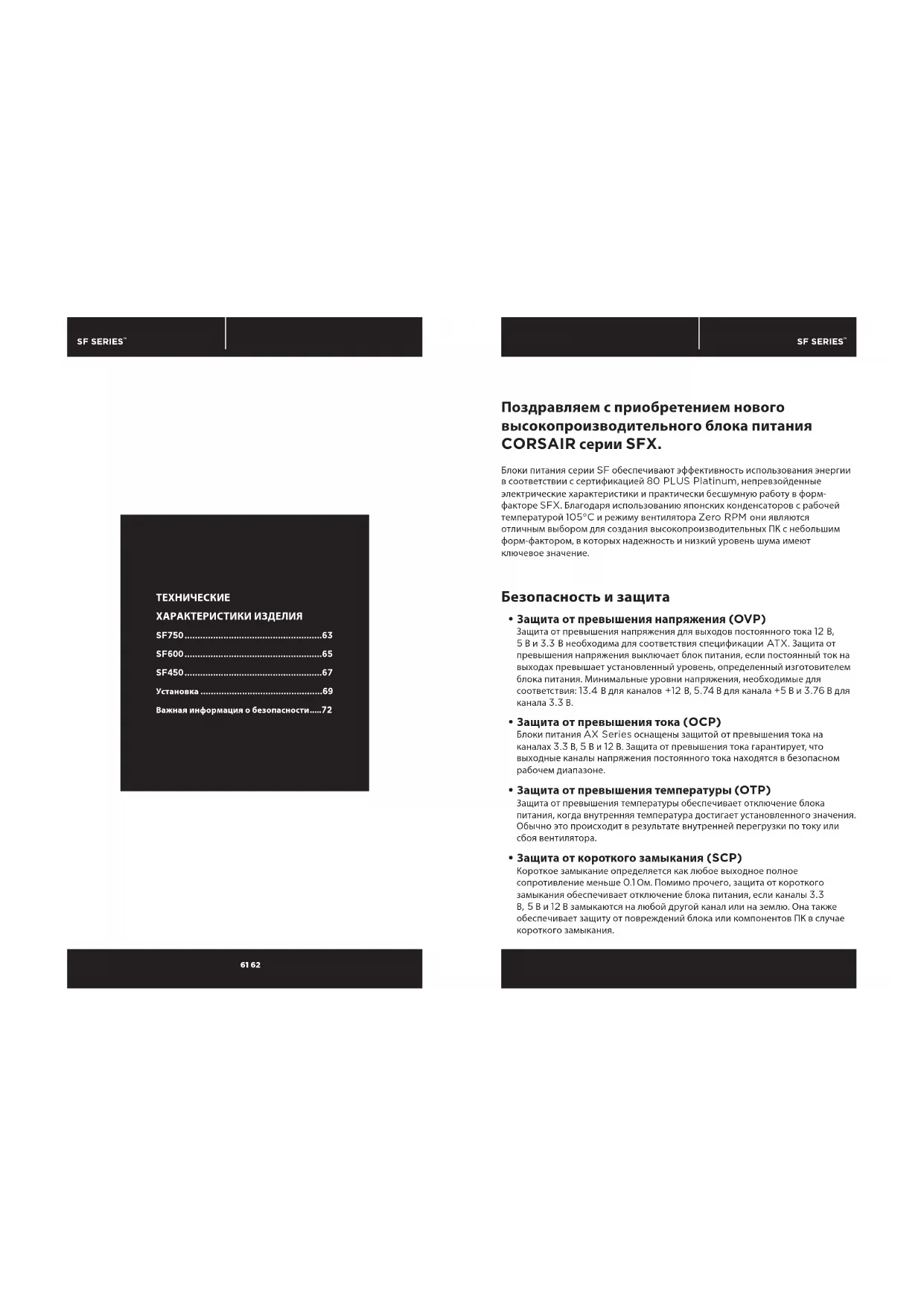

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Sf450 CORSAIR

ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ

SF750....63

SF600....65

SF450....67

Установка 69

Важная информация о безопасности.....72

Поздравляем с приобретением нового высокопроизводительного блока питания CORSAIR серии SFX.

Блоки питания серии SF обеспечивают эффективность использования энергии в соответствии с сертификацией 80 PLUS Platinum, непревзойденные электрические характеристики и практически бесшумную работу в форм-факторе SFX. Благодаря использованию японских конденсаторов с рабочей температурой 105°C и режиму вентилятора Zero RPM они являются отличным выбором для создания высокопроизводительных ПК с небольшим форм-фактором, в которых надежность и низкий уровень шума имеют ключевое значение.

Безопасность и защита

- Защита от превышения напряжения (OVP)

Защита от превышения напряжения для выходов постоянного тока 12 В, 5 В и 3.3 В необходима для соответствия спецификации АТХ. Защита от превышения напряжения выключает блок питания, если постоянный ток на выходах превышает установленный уровень, определенный изготовителем блока питания. Минимальные уровни напряжения, необходимые для соответствия: 13.4 В для каналов +12 В, 5.74 В для канала +5 В и 3.76 В для канала 3.3 В.

- Защита от превышения тока (ОСР)

Блоки питания АХ Series оснащены защитой от превышения тока на каналах 3.3 В, 5 В и 12 В. Защита от превышения тока гарантирует, что выходные каналы напряжения постоянного тока находятся в безопасном рабочем диапазоне.

- Защита от превышения температуры (OTP)

Защита от превышения температуры обеспечивает отключение блока питания, когда внутренняя температура достигает установленного значения. Обычно это происходит в результате внутренней перегрузки по току или сбоя вентилятора.

- Защита от короткого замыкания (SCP)

Короткое замыкание определяется как любое выходное полное сопротивление меньше 0.1 Ом. Помимо прочего, защита от короткого замыкания обеспечивает отключение блока питания, если каналы 3.3 В, 5 В и 12 В замыкаются на любой другой канал или на землю. Она также обеспечивает защиту от повреждений блока или компонентов ПК в случае короткого замыкания.

SF SERIES ^14

SF750

РАЗМЕРЫ: 125mm (Ш) × 63.5mm (В) × 100mm (Д)

КОМПЛЕКТ ПОСТАВКИ:

• Блок питания CORSAIR SF Series
• Кабель питания переменного тока
• Комплект модульных кабелей
Постоянного тока
• Сумка для хранения модульного кабеля постоянного тока

• Кабельные стяжки
• Значок CORSAIR на корпус
• Руководство пользователя
• Переходник с формата SFX
на формат ATX
• Важная информация о безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR SF750
МАКС. НАГРУЗКА МАКС. ВЫХОД

МОДЕЛЬ	RPS0115	+3.3V	20A	130W
No ДЕТАЛИ	CP-9020186	+5V 20A
НОМИНАЛЬНОЕ ЗНАЧЕНИЕ ВХОДНОГО ПЕРЕМЕННОГО ТОКА	100-240V	+12V	62.5A	750W
ВХОДНОЙ ТОК	10А-5А	-12V	0.3А	3.6W
ЧАС ТОТА	47-63Hz	+5Vsb	2.5А	12.5W

ОБЩАЯ МОЩНОСТЬ: 750W

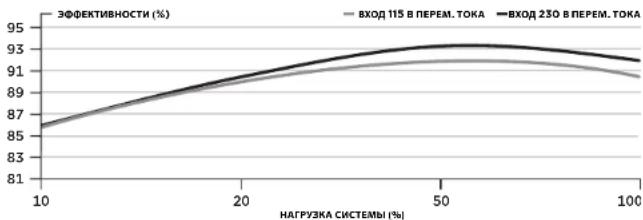

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR SF750

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БЛОКА ПИТАНИЯ CORSAIR SF750

63 64

SF SERIES™

СПИСОК КАБЕЛЕЙ ПОСТОЯННОГО ТОКА CORSAIR SF750

Кол-во	Описание Общая длина
1	24-контактный кабель ATX	Разъемов на кабель	300mm(± 10mm)
		1
		Общее число разъемов
		1
2	8-контактный кабель EPS/ATX12V (4+4)	Разъемов на кабель	400mm(± 10mm)
		1
		Общее число разъемов
		2
2	8-контактный кабель PCIe (6+2)	Разъемов на кабель	500mm(± 10mm)
		2
		Общее число разъемов
		4
2	Кабель SATA (4 SATA)	Разъемов на кабель	445mm(± 10mm)
		4
		Общее число разъемов
		8
1	Кабель периферийных устройств (4-контактный)	Разъемов на кабель	330mm(± 10mm)
		3
		Общее число разъемов
		3

SF SERIES ^14

SF600

РАЗМЕРЫ: 125mm (Ш) × 63.5mm (В) × 100mm (Д)

КОМПЛЕКТ ПОСТАВКИ:

• Блок питания CORSAIR SF Series
• Кабель питания переменного тока
•Комплект модульных кабелей
постоянного тока
• Сумка для хранения модульного кабеля постоянного тока

• Кабельные стяжки
• Значок CORSAIR на корпус
• Руководство пользователя
• Переходник с формата SFX
на формат ATX
• Важная информация о безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR SF600
МАКС. НАГРУЗКА МАКС. ВЫХОД

МОДЕЛЬ	RPS0112 +3.3V	20A		120W
No ДЕТАЛИ	CP-9020182	+5V 20A
НОМИНАЛЬНОЕ ЗНАЧЕНИЕ ВХОДНОГО ПЕРЕМЕННОГО ТОКА	100-240V	+12V	50A	600W
ВХОДНОЙ ТОК	10A-5A	-12V	0.3A	3.6W
ЧАСТОТА	47-63Hz	+5Vsb	2.5A	12.5W

ОБЩАЯ МОЩНОСТЬ: 600W

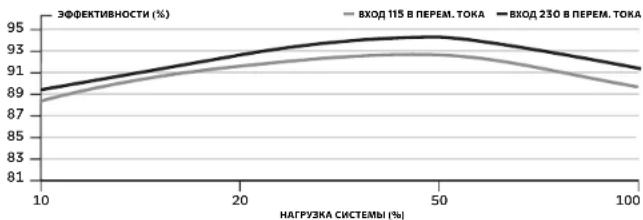

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR SF600

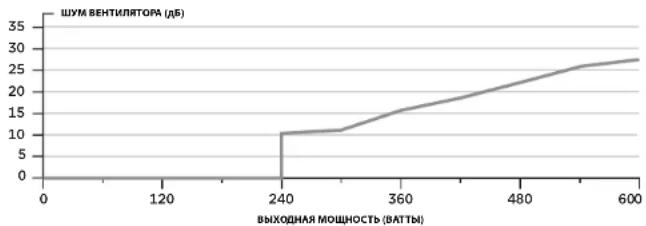

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БЛОКА ПИТАНИЯ CORSAIR SF600

65 66

SF SERIES™

СПИСОК КАБЕЛЕЙ ПОСТОЯННОГО ТОКА CORSAIR SF600

Кол-во	Описание Общая длина
1	24-контактный кабель ATX	Разъемов на кабель	300mm(± 10mm)
		1
		Общее число разъемов
		1
1	8-контактный кабель EPS/ATX12V (4+4)	Разъемов на кабель	400mm(± 10mm)
		1
		Общее число разъемов
		1
2	8-контактный кабель PCIe (6+2)	Разъемов на кабель	400mm(± 10mm)
		1
		Общее число разъемов
		2
1	Кабель SATA (4 SATA)	Разъемов на кабель	445mm(± 10mm)
		4
		Общее число разъемов
		4
1	Кабель периферийных устройств (4-контактный)	Разъемов на кабель	330mm(± 10mm)
		3
		Общее число разъемов
		3

SF SERIES ^14

SF450

РАЗМЕРЫ: 125mm (Ш) × 63.5mm (В) × 100mm (Д)

КОМПЛЕКТ ПОСТАВКИ:

• Блок питания CORSAIR SF Series
• Кабель питания переменного тока
• Комплект модульных кабелей
Постоянного тока
• Сумка для хранения модульного кабеля постоянного тока

• Кабельные стяжки
• Значок CORSAIR на корпус
• Руководство пользователя
• Переходник с формата SFX
на формат ATX
• Важная информация о безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR SF450
МАКС. НАГРУЗКА МАКС. ВЫХОД

МОДЕЛЬ	RPS0111 +3.3V	15A		100W
No ДЕТАЛИ	CP-9020181	+5V 20A
НОМИНАЛЬНОЕ ЗНАЧЕНИЕ ВХОДНОГО ПЕРЕМЕННОГО ТОКА	100-240V	+12V	37.5A 450W
ВХОДНОЙ ТОК	10А-5А -12V	0.3А	3.8W
ЧАСТОТА	47-63Hz	+5Vsb	2.5А	12.5W

ОБЩАЯ МОЩНОСТЬ: 450W

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR SF450

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БЛОКА ПИТАНИЯ CORSAIR SF450

67 68

SF SERIES™

СПИСОК КАБЕЛЕЙ ПОСТОЯННОГО ТОКА CORSAIR SF450

Кол-во	Описание Общая длина
1	24-контактный кабель ATX	Разъемов на кабель	300mm(± 10mm)
		1
		Общее число разъемов
		1
1	8-контактный кабель EPS/ATX12V (4+4)	Разъемов на кабель	400mm(± 10mm)
		1
		Общее число разъемов
		1
2	8-контактный кабель PCIe (6+2)	Разъемов на кабель	400mm(± 10mm)
		1
		Общее число разъемов
		2
1	Кабель SATA (4 SATA)	Разъемов на кабель	445mm(± 10mm)
		4
		Общее число разъемов
		4
1	Кабель периферийных устройств (4-контактный)	Разъемов на кабель	330mm(± 10mm)
		3
		Общее число разъемов
		3

SF SERIES ^TM

SF SERIES™

Установка НОВОГО блока питания SF Series

Действие А. Извлечение существующего блока питания

При сборке новой системы перейдите к действию Б.

1. Отсоедините шнур питания переменного тока от настенной розетки или ИБП и от существующего блока питания.
2. Отсоедините все кабели питания от видеоплаты, материнской платы и всех остальных периферийных устройств
3. Следуйте инструкциям в руководстве для корпуса и извлеките существующий блок питания.
4. Перейдите к действию Б.

Действие Б. Установка блока питания CORSAIR SF Series

1. Убедитесь, что кабель питания переменного тока не подключен к блоку питания.
2. Следуйте инструкциям в руководстве для корпуса и установите блок питания с помощью поставляемых в комплекте винтов.
3. Подключить 24-контактный основной кабель питания блока питания напрямую к материнской плате.
4. Подсоедините 8-контактный кабель +12 В (EPS12V) к материнской плате.

A. Если материнская плата оснащена 8-контактным сокетом +12 В, подключите 8-контактный кабель напрямую к материнской плате.
В. Если материнская плата оснащена 4-контактным сокетом, необходимо отсоединить 4-контактный кабель от 8-контактного кабеля, а затем подсоединить этот 4-контактный кабель напрямую к материнской плате.

1. Подсоедините кабели периферийных устройств, кабели PCI-Express и кабели SATA.

A. Подсоедините кабели периферийных устройств к сокетам питания жесткого диска и CD-ROM/DVD-ROM.
В. Подсоедините кабели SATA к сокетам питания твердотельного накопителя или жестких дисков SATA.
C. Подсоедините кабели PCI-Express к сокетам питания видеоплат PCI-Express при необходимости.
D. Подсоедините кабели периферийных устройств к любым периферийным устройствам, требующим небольшого 4-контактного разъема.
E. Убедитесь, что все кабели надежно подсоединены. Сохраните все неиспользованные модульные кабели для добавления компонентов в будущем.

1. Подсоедините шнур питания переменного тока к блоку питания и включите его, переведя переключатель в положение включения (отмечено значком «І»).

SF SERIES ^™

SF SERIES™

ULTRA

LOW

NOISE

Режим нулевой скорости вращения Zero RPM

Режим нулевой скорости вращения Zero RPM позволяет вентилятору оставаться в выключенном состоянии при низких и средних нагрузках. Для определения периода времени, в который блоку питания требуется активное охлаждение, в этой технологии используются различные значения температуры внутри блока питания и уровень выходной мощности. Когда система работает под нагрузкой, вентилятор автоматически запускается, обеспечивая требуемое охлаждение без дополнительного шума. Профиль вентилятора для своего блока вы можете найти в разделе технических характеристик этого блока питания.

Важная информация о безопасности

ОСТОРОЖНО! ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ!

1. Выполняйте установку в соответствии со всеми инструкциями изготовителя и предупреждениями об опасности. В противном случае это может повлечь за собой повреждение блока питания или системы и привести к серьезным травмам или смертельному исходу.
2. В блоке питания присутствует высокое напряжение. Не открывайте корпус блока питания и не пытайтесь выполнить ремонт блока питания; в нем отсутствуют обслуживаемые пользователем компоненты.
3. Это изделие предназначено только для использования в помещениях.
4. Не используйте блок питания рядом с водой, в условиях высокой температуры или высокой влажности.
5. Не выполняйте установку рядом с источниками тепла, например радиаторами, обогревателями, печами или другими устройствами, выделяющими тепло.
6. Не вставляйте объекты в открытые вентиляционные отверстия или решетку вентилятора блока питания.
7. Не выполняйте модификацию кабелей и/или разъемов, входящих в комплект поставки блока питания.
8. Если в этом блоке питания используются модульные кабели, применяйте только поставляемые изготовителем кабели. Другие кабели могут быть несовместимы и могут привести к серьезным повреждениям системы или блока питания.
9. Основной 24-контактный разъем питания оснащен съемным 4-контактным разъемом. Этот 4-контактный разъем не является разъемом P4 или разъемом ATX 12 В. Не подсоединяйте этот кабель к сокету P4 или ATX +12 В на материнской плате.
10. Несоблюдение инструкций изготовителя или данных инструкций по безопасности приведет к немедленному аннулированию всех гарантий.

SF SERIES™
