使用説明書 Sf450 CORSAIR
PUISSANCE TOTALE: 600W

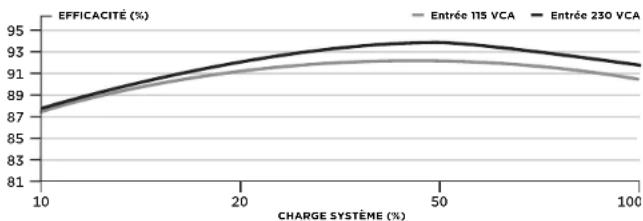

EFFICACITÉ DE L'ALIMENTATION CORSAIR SF600

line

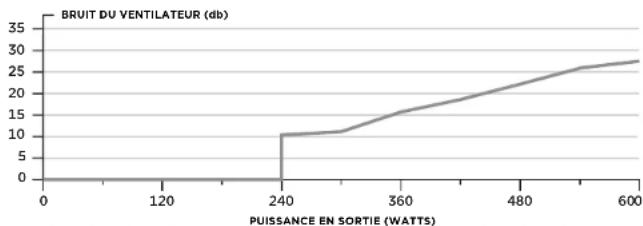

| CHARGE SYSTÈME (%) | Entrée 115 VCA | Entrée 230 VCA | | ------------------ | -------------- | -------------- | | 10 | 87.0 | 87.0 | | 20 | 91.0 | 92.0 | | 50 | 92.5 | 94.0 | | 100 | 91.0 | 92.0 |COURBE SONORE DU VENTILATEUR DE L'ALIMENTATION CORSAIR SF600

line
| PUISSANCE EN SORTIE (WATTS) | BRUIT DU VENTILATEUR (db) | | -------------------------- | ------------------------ | | 0 | 0 | | 120 | 0 | | 240 | 10 | | 360 | 15 | | 480 | 25 | | 600 | 30 |17 18
SF SERIES™
LISTE DES CÂBLES CC CORSAIR SF600

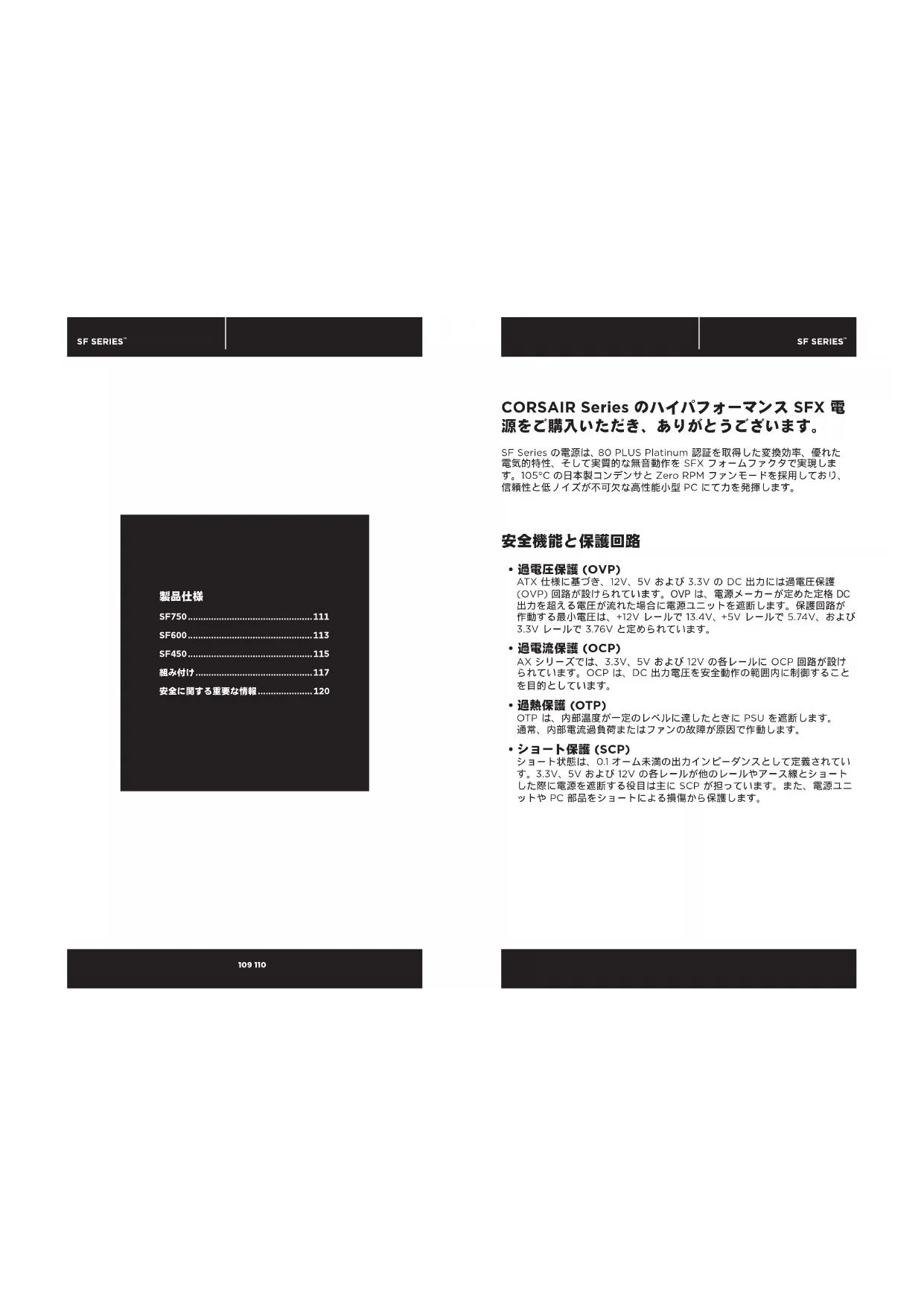

CORSAIR Series のハイパフォーマンス SFX 電源をご購入いただき、ありがとうございます。
SF Series の電源は、80 PLUS Platinum 認証を取得した変換効率、優れた電気的特性、そして実質的な無音動作を SFX フォームファクタで実現します。105°C の日本製コンデンサと Zero RPM ファンモードを採用しており、信頼性と低ノイズが不可欠な高性能小型 PC にて力を発揮します。
安全機能と保護回路
- 過電圧保護 (OVP)
ATX 仕様に基づき、12V、5V および 3.3V の DC 出力には過電圧保護 (OVP) 回路が設けられています。OVP は、電源メーカーが定めた定格 DC 出力を超える電圧が流れた場合に電源ユニットを遮断します。保護回路が作動する最小電圧は、+12V レールで 13.4V、+5V レールで 5.74V、および 3.3V レールで 3.76V と定められています。
- 過電流保護 (OCP)
AX シリーズでは、3.3V、5V および 12V の各レールに OCP 回路が設けられています。OCP は、DC 出力電圧を安全動作の範囲内に制御することを目的としています。
- 過熱保護 (OTP)
OTP は、内部温度が一定のレベルに達したときに PSU を遮断します。通常、内部電流過負荷またはファンの故障が原因で作動します。
・ショート保護 (SCP)
ショート状態は、0.1オーム未満の出力インピーダンスとして定義されています。3.3V、5Vおよび12Vの各レールが他のレールやアース線とショートした際に電源を遮断する役目は主にSCPが担っています。また、電源ユニットやPC部品をショートによる損傷から保護します。
SF SERIES ^14
SF750
寸法: 125mm (幅) × 63.5mm (高さ) × 100mm (奥行き)
付屈品:
・CORSAIR AX シリーズ電源ユニット
・CORSAIR ケースステッカー
- AC 電源コード
· 取扱説明書
・DC モジュラーケーブルー式
- SFX - ATX アダプタ
・DC モジュラーケーブル収納袋
- 重要な安全情報
・ケーブル結束バンド
CORSAIR SF750 電源規格表
最大負荷 最大出力
| モデル | RPS0115 | +3.3V | 20A | 130W |
| 品番 | CP-9D20186 | +5V | 20A | |
| AC 入力定格 | 100-240V | +12V | 62.5A | 750W |
| 入力電流 | 10A-5A | -12V | 0.3A | 3.6W |
| 周波数 | 47-63Hz | +5Vsb | 2.5A | 12.5W |
合計出力: 750W

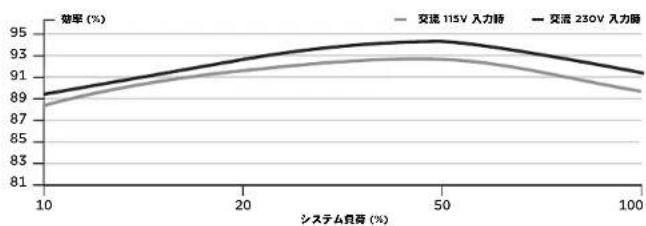

CORSAIR SF750 電源効率

line

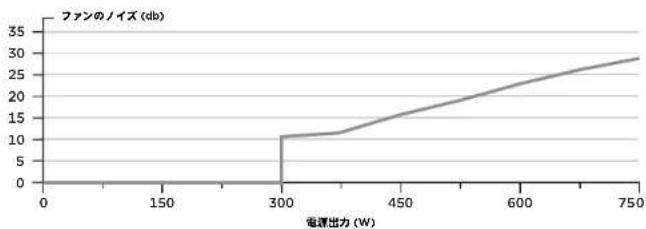

| システム負荷 (%) | 交流 115V 入力時 (効率 %) | 交流 230V 入力時 (効率 %) | | -------------- | ------------------------ | ------------------------ | | 10 | 88.5 | 89.0 | | 20 | 90.0 | 91.5 | | 50 | 92.0 | 94.0 | | 100 | 89.5 | 91.0 |CORSAIR SF750 内蔵電源ファンのノイズ曲線

line
| 电流出力 (W) | ファンのノイズ (db) | | ------------ | ---------------- | | 300 | 10 | | 750 | 30 |111 112
SF SERIES™
CORSAIR SF750 に付属する DC ケーブルの一覧
| 数量 説明 全長 | |||
| 1 | ATX 24 ビンケーブル![]() | ケープルー本あたりの電子数 | 300mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
| 2 | EPS/ATX12V 8 (4+4) ビンケーブル![]() | ケープルー本あたりの電子数 | 400mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 2 | |||
| 2 | PCIe 8 (6+2) ビンケーブル![]() | ケープルー本あたりの電子数 | 500mm(±10mm) |
| 2 | |||
| 銅子数の合計 | |||
| 4 | |||
| 2 | SATAケーブル (4 SATA)![]() | ケープルー本あたりの電子数 | 445mm(±10mm) |
| 4 | |||
| 銅子数の合計 | |||
| 8 | |||
| 1 | ベリフェラルケーブル (4ピン)![]() | ケープルー本あたりの電子数 | 330mm(±10mm) |
| 3 | |||
| 銅子数の合計 | |||
| 3 | |||
SF SERIES ^14
SF600
寸法: 125mm (幅) × 63.5mm (高さ) × 100mm (奥行き)
付屈品:
・CORSAIR AX シリーズ電源ユニット
・CORSAIR ケースステッカー
- AC 電源コード
· 取扱説明書
・DC モジュラーケーブルー式
- SFX - ATX アダプタ
・DC モジュラーケーブル収納袋
・重要な安全情報
・ケーブル結束バンド
CORSAIR SF600 電源規格表
最大負荷 最大出力
| モデル | RPS0112 | +3.3V | 20A | 120W |
| 品番 | CP-9D20182 | +5V | 20A | |
| AC 入力定格 | 100-240V | +12V | 50A | 600W |
| 入力電流 | 10A-SA | -12V | 0.3A | 3.6W |
| 周波数 | 47-63Hz | +5Vsb | 2.5A | 12.5W |
合計出力: 600W

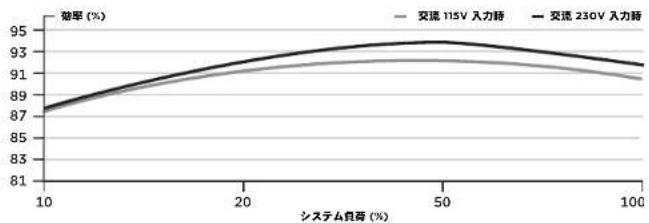

CORSAIR SF600 電源効率

line

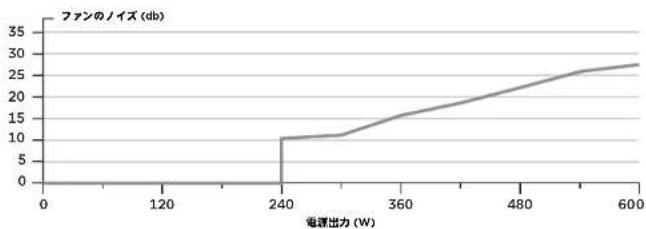

| システム負荷 (%) | 交流 115V 入力特 (效率 %) | 交流 230V 入力特 (效率 %) | | --------------- | ------------------------ | ------------------------ | | 10 | 87.0 | 87.0 | | 20 | 91.0 | 92.0 | | 50 | 92.5 | 94.0 | | 100 | 91.0 | 92.0 |CORSAIR SF600 内蔵電源ファンのノイズ曲線

line
| 电流出力 (W) | ファンのノイズ (db) | | ------------ | ---------------- | | 240 | 10 | | 600 | 28 |113 114
SF SERIES™
CORSAIR SF600 に付属する DC ケーブルの一覧
| 数量 説明 全長 | |||
| 1 | ATX 24 ビンケーブル![]() | ケープルー本あたりの電子数 | 300mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
| 1 | EPS/ATX12V 8 (4+4) ビンケーブル![]() | ケープルー本あたりの電子数 | 400mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
| 2 | PCIe 8 (6+2) ビンケーブル![]() | ケープルー本あたりの電子数 | 400mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 2 | |||
| 1 | SATAケーブル (4 SATA)![]() | ケープルー本あたりの電子数 | 445mm(±10mm) |
| 4 | |||
| 銅子数の合計 | |||
| 4 | |||
| 1 | ベリフェラルケーブル (4ピン)![]() | ケープルー本あたりの電子数 | 330mm(±10mm) |
| 3 | |||
| 銅子数の合計 | |||
| 3 | |||
SF SERIES ^14
SF450
寸法: 125mm (幅) × 63.5mm (高さ) × 100mm (奥行き)
付屈品:
・CORSAIR AX シリーズ電源ユニット
・CORSAIR ケースステッカー
- AC 電源コード
· 取扱説明書
・DC モジュラーケーブルー式
- SFX - ATX アダプタ
・DC モジュラーケーブル収納袋
・重要な安全情報
・ケーブル結束バンド
CORSAIR SF450 電源規格表
最大负荷 最大出力
| モデル | RPS0111 | +3.3V | 20A | 100W |
| 品番 | CP-9020181 | +5V | 20A | |
| AC 入力定格 | 100-240V | +12V | 37.5A | 450W |
| 入力電流 | 10A-5A | -12V | 0.3A | 3.6W |
| 周波数 | 47-63Hz | +5Vsb | 2.5A | 12.5W |
合計出力: 450W

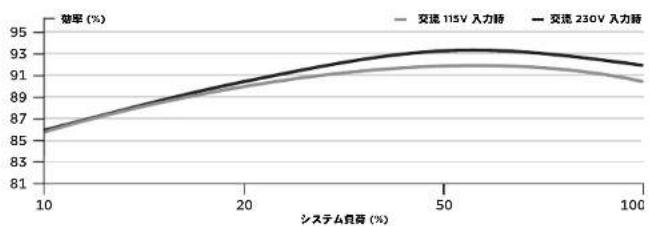

CORSAIR SF450 電源効率

line
| システム負荷 (%) | 交流 115V 入力時 (効率 %) | 交流 230V 入力時 (効率 %) | |---|---|---| | 10 | 85.5 | 86.0 | | 20 | 89.5 | 90.0 | | 50 | 92.0 | 92.5 | | 100 | 91.0 | 91.5 |CORSAIR SF450 内蔵電源ファンのノイズ曲線

line
ファンのノイズ (db) | 电源出力 (W) | ファンのノイズ (db) | | :--- | :--- | | 0 | 0 | | 90 | 0 | | 180 | 10 | | 270 | 15 | | 360 | 20 | | 450 | 28 |115 116
SF SERIES™
CORSAIR SF450 に付属する DC ケーブルの一覧
| 数量 説明 全長 | |||
| 1 | ATX 24 ピンケーブル![]() | ケープルー本あたりの電子数 | 300mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
| 1 | EPS/ATX12V 8 (4+4) ピンケーブル![]() | ケープルー本あたりの電子数 | 400mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 1 | |||
| 2 | PCIe 8 (6+2) ピンケーブル![]() | ケープルー本あたりの電子数 | 400mm(±10mm) |
| 1 | |||
| 銅子数の合計 | |||
| 2 | |||
| 1 | SATAケーブル (4 SATA) | ケープルー本あたりの電子数 | 445mm(±10mm) |
| 4 | |||
![]() | 銅子数の合計 | ||
| 4 | |||
| 1 | ベリフェラルケーブル (4ピン)![]() | ケープルー本あたりの電子数 | 330mm(±10mm) |
| 3 | |||
| 銅子数の合計 | |||
| 3 | |||
SF SERIES ^™
SF SERIES™
新型 SF シリーズの電源を取り付ける
ステップ A: 既存の電源ユニットの取り外し
新しくシステムを構築する場合は、ステップ B に進んでください
- コンセントまたは UPS(無停電電源装置)、および既存の電源ユニットから AC 電源ケーブルを抜きます。
- ビデオカード、マザーボードおよびその他の周辺機器からすべての電源ケーブルを取り外します。
- PC ケースの取扱説明書に従って既存の電源ユニットを取り外します。
- ステップ B に進みます。
ステップ B: CORSAIR SF シリーズの電源ユニットを取り付ける
- 電源ユニットには AC 電源ケーブルが接続されていないことを確認してください。
- PC ケースの取扱説明書に従い、付属のネジを用いて電源ユニットを取り付けます。
- 電源からマザーボードに直接 24 ピン主電源ケーブルを接続することができます。
- マザーボードに 8 ピンの +12V (EPS12V) ケーブルを接続します。
A. マザーボードが 8 ピンの +12V ソケットを備えている場合は、マザーボードに直接 8 ピンケーブルを接続します。
B. マザーボードの端子が4ピンソケットタイプの場合は、8ピンケーブルから4ピンケーブルを外し、この4ピンケーブルをマザーボードに直接差し込みます。
- 周辺機器、PCI-Express、および SATA 用の電源ケーブルをそれぞれ接続します。
A. HDD と CD-ROM/DVD-ROMの電源ソケットにベリフェラルケーブルを接続します。
B. SATA 規格の SSD/HDD の電源ソケットには、SATA 用の電源ケーブルを接続します。
C. PCI-Express 用の電源ケーブルを、必要に応じて PCI-Express グラフィックードに接続します。
D. 小型の 4 ピン端子が必要な周辺機器には、周辺機器用のペリフェラルケーブルを接続します。
E. ケーブルがすべて確実に接続されていることを確認してください。コンポーネントを後で追加した場合に備えて、未使用のモジュラーケーブルは必ず捨てずに保管してください。
- 電源ユニットに AC 電源ケーブルを接続し、「ON」の位置(「I」の印が付いた側)にスイッチを押して電源を入れます。
SF SERIES ^TM
SF SERIES™

ULTRA
LOW
NOISE

ゼロ RPM モード
「ゼロ RPM モード」では、中程度の負荷まではファンの回転を止めることができます。このテクノロジーでは、PSU 内部の温度や電力出力に基づいて PSU のアクティブ冷却のタイミングが決められます。負荷が高いときは、ノイズを最小限に抑えつつファンが自動的に回転して必要な冷却を提供します。電源ユニットで使用されているファンの仕様に関しては、該当するユニットの仕様表をご覧ください。
119 120
安全上の重要な注意事項
感電の危険性あり

- 取付の際には、メーカーの指示や安全に関する警告にすべて従ってください。少しでも守られない場合は、電源装置やシステムの損傷、あるいは重大な怪我や死亡事故に至るおそれがあります。
- 電源ユニット内部では、高電圧が発生しています。電源ユニットのケースを開いたり、修理を試みたりすることは避けてください。ユーザーによって修理可能な箇所は設けられていません。
- 本製品は屋内専用に設計されています。
- 水の近く、または高温多湿環境下における本機の使用は避けてください。
- ラジエータ、ヒートレジスタやストーブなどの熱を発生させる装置の近くに置かないでください。
- 電源の通気口やファングリル付近から内部に物が入らないように注意してください。
- 電源ユニットに付属するケーブルおよび/または端子を改造しないでください。
- モジュラーケーブルを使用する場合、純正のもの以外を使用しないでください。他社製のケーブルは互換性がない可能性があり、システムや電源ユニットに重大な損傷を引き起こす可能性があります。
- 24 ピンの主電源端子は、取り外し可能な 4 ピン端子を備えています。この 4 ピン端子は、P4 または ATX 12V 端子とは異なります。このケーブルを、マザーボードの P4 ソケットや ATX +12V ソケットに無理に差し込まないでください。
- メーカーの指示や安全上の注意が少しでも守られない場合は、すべての製品保証や性能保証が直ちに無効になることがあります。
