MANUAL DE UTILIZADOR Sf450 CORSAIR
Informações Importantes de Segurança....84
Parabéns pela compra de sua nova fonte de alimentação SFX de alto desempenho da CORSAIR.
As fontes de alimentação SF Series oferecem eficiência 80 PLUS Platinum, desempenho elétrico excelente e operação praticamente silenciosa no fator forma compacto SFX. Com capacitores japoneses de 105°C e modo de ventoinha Zero RPM, elas são uma ótima escolha para garantir a operação confiável e silenciosa que os PCs compactos e de alto desempenho exigem.
Segurança e proteção
- Proteção contra sobretensão (OVP)
A proteção contra sobretensão para as saídas CC de 12V, 5V e 3.3V é obrigatória para garantir a conformidade com a especificação SFX. A OVP desliga a PSU caso as saídas CC excedam um nível definido, determinado pelo fabricante da PSU. Os níveis mínimos de tensão requeridos para conformidade são 13.4V para trilhos de +12V, 5.74V para trilhos de +5V e 3.76V para trilhos de 3.3V.
- Proteção contra sobrecorrente (OCP)
A SF Series oferece OCP nos trilhos de 3.3V, 5V e 12V. A OCP garante que a saída dos trilhos de tensão CC permaneçam dentro dos limites seguros de operação.
- Proteção contra sobreaquecimento (OTP)
A OTP garante que a PSU seja desligada quando a temperatura interna alcançar um determinado ponto. Isso ocorre como resultado de sobrecarga de corrente interna ou de uma falha na ventoinha.
- Proteção contra curto-circuito (SCP)
Um curto-circuito é definido como qualquer impedância de saída menor que 0.1 ohms. Entre outras coisas, a SCP garante que a PSU seja desligada se houver um curto entre os trilhos de 3.3V, 5V e 12V e qualquer outro trilho ou com o aterramento. Isso também impede que a unidade ou os componentes do PC sejam danificados caso um curto-circuito ocorra.
SF SERIES ^14
SF750
- Unidade de fonte de alimentação CORSAIR SF Series
- Cabo de alimentação CA
- Conjunto de cabos modulares CC
-
Embalagem para o armazenamento de cabos modulares CC
-
Braçadeiras para cabos
- Placa de identificação do
gabinete CORSAIR - Manual do usuário
- Adaptador SFX para ATX
- Informações de segurança importantes
MESA DE ENERGIA DA SF750 DA CORSAIR
CARGA MÁX. SAÍDA MÁX.
| MODELO | RPS0115 | +3,3V | 20A | 130W |
| No DA PEÇA | CP-9020186 | +5V | 20A | |
| CLASSIFICAÇÃO DA ENTRADA CA | 100-240V | +12V | 62,5A | 750W |
| CORRENTE DE ENTRADA | 10A-5A | -12V | 0,3A | 3,6W |
| FREQUÊNCIA | 47-53Hz | +5Vsb | 2,5A | 12,5W |
POTÊNCIA TOTAL: 750W

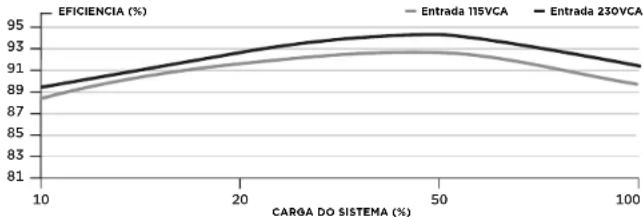

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR SF750
line
| CARGA DO SISTEMA (%) | Entrada 115VCA | Entrada 230VCA | | --------------------- | -------------- | -------------- | | 10 | 89.0 | 89.5 | | 20 | 91.0 | 92.0 | | 50 | 92.5 | 94.0 | | 100 | 91.0 | 92.0 |CURVA DE RUÍDO DA VENTOINHA DA FONTE

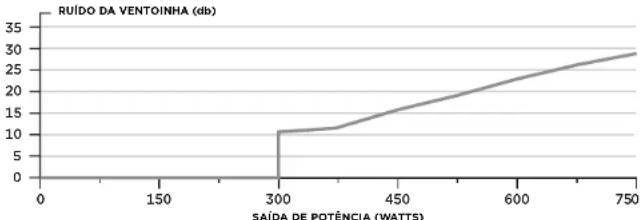

DE ALIMENTAÇÃO CORSAIR SF750
line
| SAIDA DE POTÊNCIA (WATTS) | RUIDO DA VENTOINHA (dB) | | ------------------------- | ---------------------- | | 300 | 10 | | 750 | 30 |75 76
SF SERIES™
LISTA DE CABOS CC DA CORSAIR SF750
| Qtd Descrição | Comprimento Total | ||
| 1 | Cabo ATX de 24 plnos | Conectores por cabo | 300mm(±10mm) |
| 1 | |||
| Total de conectores | |||
| 1 | |||
| 2 | Cabo EPS/ATX12V de 8 plnos (4+4) | Conectores por cabo | 400mm(±10mm) |
| 1 | |||
| Total de conectores | |||
| 2 | |||
| 2 | Cabo PCIe de 8 pinos (6+2) | Conectores por cabo | 500mm(±10mm) |
| 2 | |||
| Total de conectores | |||
| 4 | |||
| 2 | Cabo SATA (4 SATA) | Conectores por cabo | 445mm(±10mm) |
| 4 | |||
| Total de conectores | |||
| 8 | |||
| 1 | Cabo periférico (4 pinos) | Conectores por cabo | 330mm(±10mm) |
| 3 | |||
| Total de conectores | |||
| 3 | |||
SF SERIES ^14
SF600
- Unidade de fonte de alimentação CORSAIR SE Series
- Cabo de alimentação CA
- Conjunto de cabos modulares CC
- Embalagem para o armazenamento de cabos modulares CC
• Braçadeiras para cabos
- Placa de identificação do
gabinete CORSAIR
- Manual do usuário
- Adaptador SFX para ATX
- Informações de segurança importantes
MESA DE ENERGIA DA SF600 DA CORSAIR
CARGA MÁX. SAÍDA MÁX
| MODELO RPS0112 +5,3V 20A | 120W | |||
| No DA PEÇA | CP-9020182 | +5V | 20A | |
| CLASSIFICAÇÃO DA ENTRADA CA | 100-240V | +12V | 50A | 600W |
| CORRENTE DE ENTRADA | 10A-5A | -12V | 0,3A | 3,6W |
| FREQUÊNCIA | 47-53H2 | +5Vsb | 2,5A | 12,5W |
POTÊNCIA TOTAL: 600W

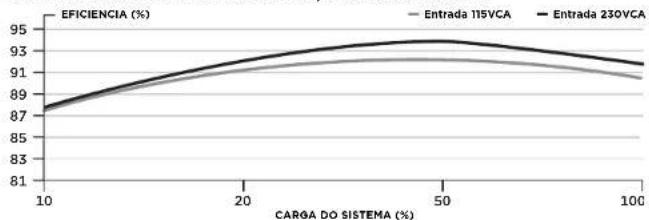

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR SF600
line
| CARGA DO SISTEMA (%) | Entrada 115VCA | Entrada 230VCA | | --------------------- | -------------- | -------------- | | 10 | 87.0 | 87.5 | | 20 | 90.5 | 91.5 | | 50 | 92.0 | 93.5 | | 100 | 91.0 | 92.0 |CURVA DE RUÍDO DA VENTOINHA DA FONTE

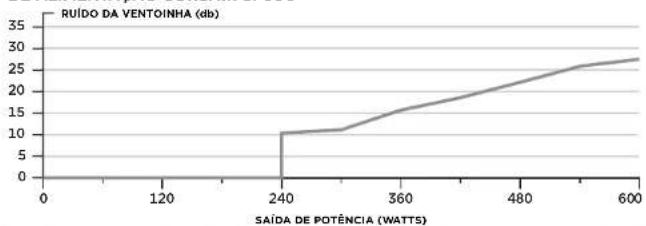

DE ALIMENTAÇÃO CORSAIR SF600
line
| SAÍDA DE POTÊNCIA (WATTS) | RUIDO DA VENTOINHA (db) | | ------------------------- | ---------------------- | | 240 | 10 | | 360 | 15 | | 480 | 25 | | 600 | 28 |77 78
SF SERIES™
LISTA DE CABOS CC DA CORSAIR SF600
| Qtd Descrição | Comprimento Total | ||
| 1 | Cabo ATX de 24 plnos | Conectores por cabo | 300mm(±10mm) |
| 1 | |||
| Total de conectores | |||
| 1 | |||
| 1 | Cabo EPS/ATX12V de 8 plnos (4+4) | Conectores por cabo | 400mm(±10mm) |
| 1 | |||
| Total de conectores | |||
| 1 | |||
| 2 | Cabo PCIe de 8 plnos (6+2) | Conectores por cabo | 400mm(±10mm) |
| 1 | |||
| Total de conectores | |||
| 2 | |||
| 1 | Cabo SATA (4 SATA) | Conectores por cabo | 445mm(±10mm) |
| 4 | |||
| Total de conectores | |||
| 4 | |||
| 1 | Cabo perliférico (4 plnos) | Conectores por cabo | 330mm(±10mm) |
| 3 | |||
| Total de conectores | |||
| 3 | |||
SF SERIES ^14
SF450
- Unidade de fonte de alimentação CORSAIR SF Series
- Cabo de alimentação CA
- Conjunto de cabos modulares CC
-
Embalagem para o armazenamento de cabos modulares CC
-
Braçadeiras para cabos
- Placa de identificação do
gabinete CORSAIR - Manual do usuário
- Adaptador SFX para ATX
- Informações de segurança importantes
MESA DE ENERGIA DA SF450 DA CORSAIR
CARGA MÁX. SAÍDA MÁX.
| MODELO RPS0111 +3.3V 15A | 120W | |||
| No DA PEÇA | CP-9C20181 | +5V | 20A | |
| CLASSIFICAÇÃO DA ENTRADA CA | 100-240V | +12V | 37.5A | 450W |
| CORRENTE DE ENTRADA | 10A-5A | -12V | 0.3A | 3.6W |
| FREQUÊNCIA | 47-53Hz | +5Vsb | 2.5A | 12.5W |
POTÊNCIA TOTAL: 450W

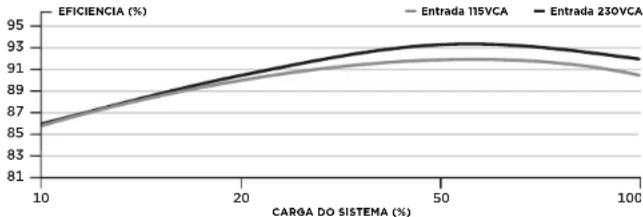

EFICIÊNCIA DA FONTE DE ALIMENTAÇÃO CORSAIR SF450
line
| CARGA DO SISTEMA (%) | Entrada 115VCA | Entrada 230VCA | | --------------------- | -------------- | -------------- | | 10 | 85.5 | 85.5 | | 20 | 89.5 | 90.0 | | 50 | 91.5 | 93.0 | | 100 | 90.5 | 91.5 |CURVA DE RUÍDO DA VENTOINHA DA FONTE

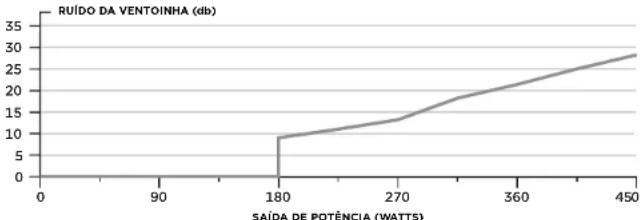

DE ALIMENTAÇÃO CORSAIR SF450
line
| SAÍDA DE POTÊNCIA (WATTS) | RUIDO DA VENTOINHA (dB) | | ------------------------- | ---------------------- | | 180 | 10 | | 270 | 15 | | 360 | 20 | | 450 | 28 |79 80
SF SERIES™
LISTA DE CABOS CC DA CORSAIR SF450
| Qtd Descrição | Comprimento Total | ||
| 1 | Cabo ATX de 24 plnos | Conectores por cabo | 300mm(±10mm) |
| 1 | |||
| Total de conectores | |||
| 1 | |||
| 1 | Cabo EPS/ATX12V de 8 plnos (4+4) | Conectores por cabo | 400mm(±10mm) |
| 1 | |||
| Total de conectores | |||
| 1 | |||
| 2 | Cabo PCIe de 8 pinos (6+2) | Conectores por cabo | 400mm(±10mm) |
| 1 | |||
| Total de conectores | |||
| 2 | |||
| 1 | Cabo SATA (4 SATA) | Conectores por cabo | 445mm(±10mm) |
| 4 | |||
| Total de conectores | |||
| 4 | |||
| 1 | Cabo periférico (4 pinos) | Conectores por cabo | 330mm(±10mm) |
| 3 | |||
| Total de conectores | |||
| 3 | |||
SF SERIES ^TM
SF SERIES™

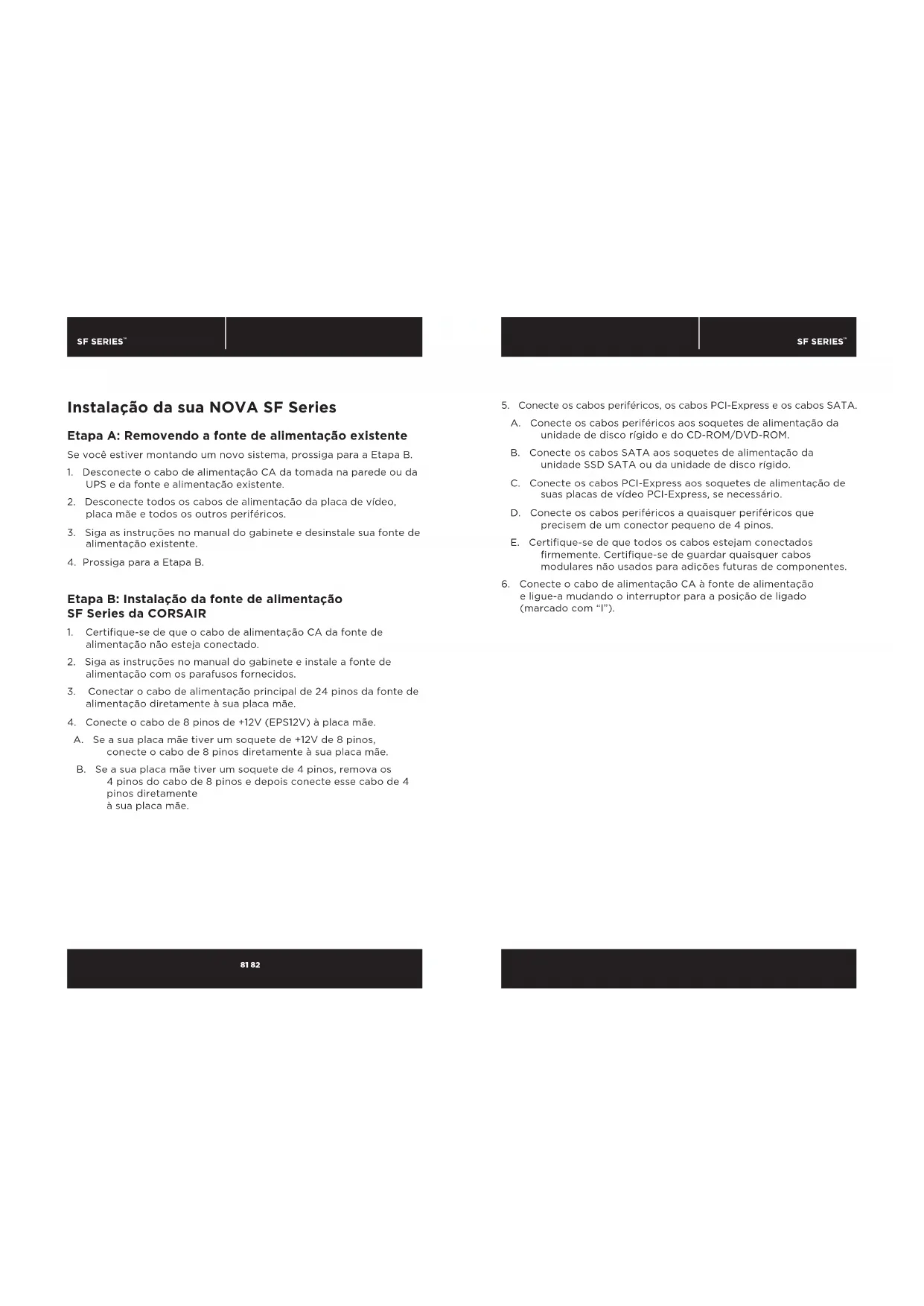

Instalação da sua NOVA SF Series
Etapa A: Removendo a fonte de alimentação existente
Se você estiver montando um novo sistema, prossiga para a Etapa B.
- Desconecte o cabo de alimentação CA da tomada na parede ou da UPS e da fonte e alimentação existente.
- Desconecte todos os cabos de alimentação da placa de vídeo, placa mãe e todos os outros periféricos.
- Siga as instruções no manual do gabinete e desinstale sua fonte de alimentação existente.
- Prossiga para a Etapa B.
Etapa B: Instalação da fonte de alimentação SF Series da CORSAIR
- Certifique-se de que o cabo de alimentação CA da fonte de alimentação não esteja conectado.
- Siga as instruções no manual do gabinete e instale a fonte de alimentação com os parafusos fornecidos.
- Conectar o cabo de alimentação principal de 24 pinos da fonte de alimentação diretamente à sua placa mãe.
- Conecte o cabo de 8 pinos de +12V (EPS12V) à placa mãe.
A. Se a sua placa mãe tiver um soquete de +12V de 8 pinos, conecte o cabo de 8 pinos diretamente à sua placa mãe
B. Se a sua placa mãe tiver um soquete de 4 pinos, remova os 4 pinos do cabo de 8 pinos e depois conecte esse cabo de 4 pinos diretamente à sua placa mãe.
- Conecte os cabos periféricos, os cabos PCI-Express e os cabos SATA.
A. Conecte os cabos periféricos aos soquetes de alimentação da unidade de disco rígido e do CD-ROM/DVD-ROM.
B. Conecte os cabos SATA aos soquetes de alimentação da unidade SSD SATA ou da unidade de disco rígido.
C. Conecte os cabos PCI-Express aos soquetes de alimentação de suas placas de vídeo PCI-Express, se necessário.
D. Conecte os cabos periféricos a quaisquer periféricos que precisem de um conector pequeno de 4 pinos.
E. Certifique-se de que todos os cabos estejam conectados firmemente. Certifique-se de guardar quaisquer cabos modulares não usados para adições futuras de componentes.
- Conecte o cabo de alimentação CA à fonte de alimentação e ligue-a mudando o interruptor para a posição de ligado (marcado com "I").
SF SERIES ^™
SF SERIES™
ULTRA
LOW
NOISE
Modo Zero RPM
O modo Zero RPM permite que a ventoinha permaneça desligada durante cargas baixas a médias. Esta tecnologia usa várias temperaturas de dentro da fonte de alimentação e o nível de saída de potência para determinar quando o resfriamento ativo é necessário para a PSU. Quando a fonte estiver sendo muito exigida, a ventoinha irá garantir que ela seja resfriada conforme necessário, sem qualquer ruído extra. Para o perfil específico da ventoinha do seu aparelho, consulte a seção de especificações da PSU.
Informações importantes de segurança
CUIDADO: RISCO DE CHOQUE ELÉTRICO!
- Instale de acordo com todas as instruções e avisos de segurança do fabricante. Caso contrário, poderá haver dano na fonte de alimentação ou no sistema e poderá causar lesões graves ou morte.
- Altas voltagens estão presentes na fonte de alimentação. Não abra a caixa da fonte de alimentação ou tente consertar a fonte de alimentação. Não há componentes que possam ser reparados pelo usuário.
- Este produto foi projetado para uso interno apenas.
- Não use a fonte de alimentação perto de água ou em ambientes de alta temperatura ou alta umidade.
- Não instale perto de fontes de calor como radiadores, saídas de ar quente, fogões ou outros aparelhos que produzam calor.
- Não insira objetos na área de ventilação aberta ou grade da ventoinha da fonte de alimentação.
- Não modifique os cabos e/ou conectores incluídos com esta fonte de alimentação.
- Se esta fonte de alimentação usar cabos modulares, use apenas os cabos fornecidos pelo fabricante. Outros cabos poderão não ser compatíveis e poderão causar sérios danos ao seu sistema e fonte de alimentação.
- O conector de alimentação principal de 24 pinos tem um conector removível de 4 pinos. Este conector de 4 pinos não é um conector P4 ou ATX 12V. Não force este cabo no soquete P4 ou ATX +12V na placa-mãe.
- Falha no cumprimento de quaisquer instruções do fabricante e/ou quaisquer uma destas instruções de segurança anulará imediatamente todas as garantias.
