MANUAL DE UTILIZADOR AX1600i CORSAIR

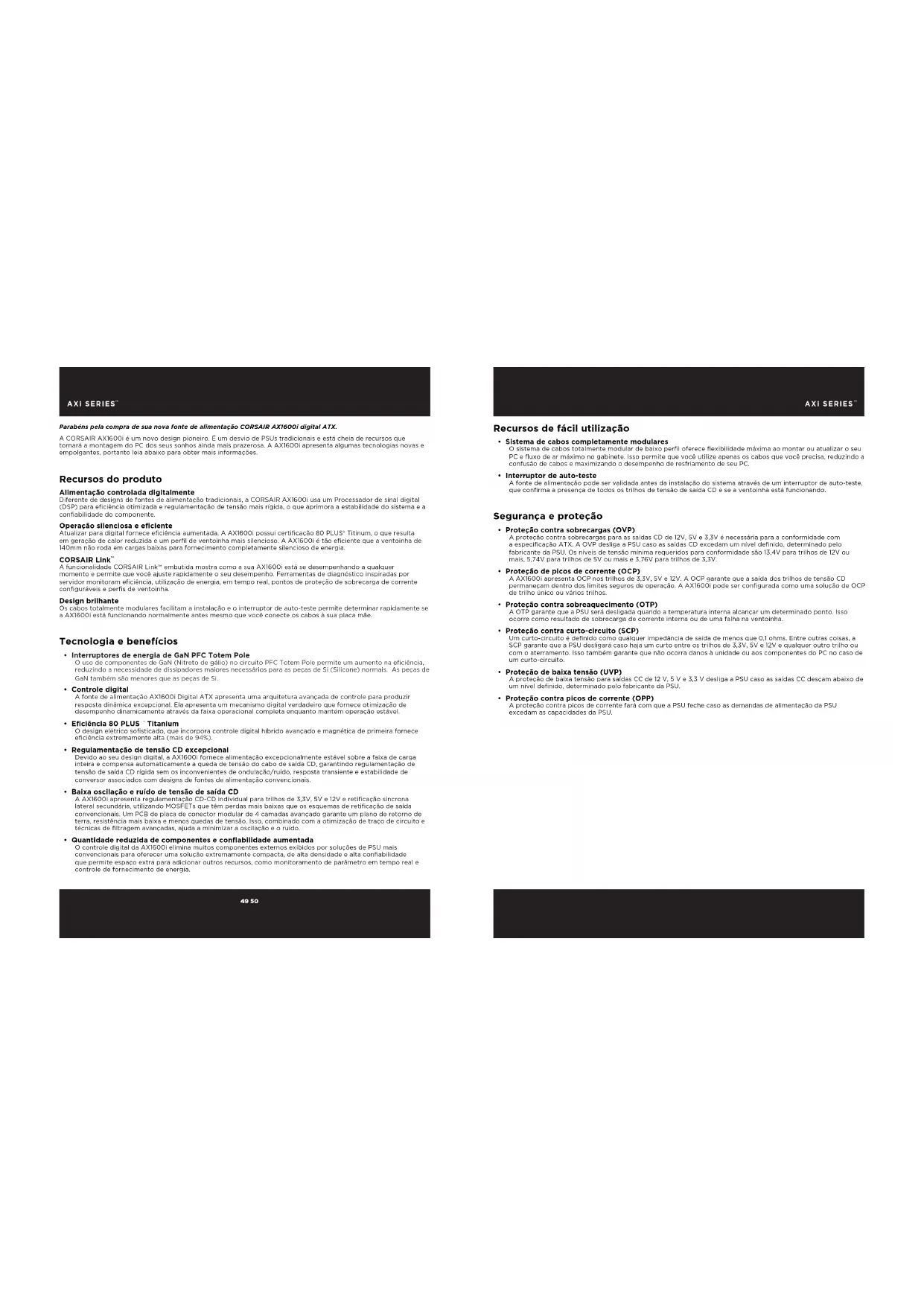

Parabêns pela compra de sua nova fonte de alimentação CORSAIR AX1600i digital ATX.

A CORSAIR AX1600i é um novo design pioneiro. É um desvio de PSUs tradicionais e está cheia de recursos que tomará a montagem do PC dos seus sonhos ainda mais prazerosa. A AX1600i apresenta algumas tecnologias novas e empolgantes, portanto leia abaixo para oster mais informações.

Recursos do produto

Alimentação controlada digitalmente

Diferente de designs de fontes de alimentação tradicionais, a CORSAIR AX16001 usa um Processador de sinal digital (DSP) para eficiência otimizada e regulamentação de tensão mais rígida, o que aprimora a estabilidade do sistema e a confiabilidade do componente.

Operação silenciosa e eficiente

Atualizar para digital fornece eficiência aumentada. A AX1600i possui certificação 80 PLUS® Titinum, o que resulta em geração de calor reduzida e um perfil de ventolinha mais silencioso. A AX1600i é tão eficiente que a ventolinha de 140mm não roda em cargas beixes para fornecimento completamente silencioso da energia.

CORSAIR Link

A funcionalidade CORSAIR Link® embutida mostra como a sua AX1600i está se desempenhando a qualquer momento e permite que você ajuste rapidamente o seu desempenho. Ferramentas de diagnóstico inspiradas por servidor monitoram eficiência, utilização de energia, em tempo real, pontos de proteção de sobrecarga de corrente configuráveis e perfis de ventoinha.

Design brilhante

Os cabos totalmente modulares facilitam a instalação e o interruptar de auto-taste permite determinar rapidamente se a AX16001 está funcionando normalmente antes mesmo que você conecte os cabos à sua placa mãe.

Tecnologia e benefícios

- Interruptores de energia de GaN PFC Totem Pole

O uso de componentas de GaN (Nitrate de gállo) no circuito PFC. Totem Pole permite um sumento na eficiência, reduzindo a necessidade de dissipadores maiores necessários para as peças de Si (Silicone) normals. As peças de GaN também são menores que as peças de Si.

- Controle digital

A fonto de alimentação AX1600i Digital ATX apresenta uma arquitetura avançada de controle para produzir resposta dinâmica excepcional. Ela apresenta um mecanismo digital verdadeiro que fornece otimização de desempenno dinamicamente através da faixa operacional completa enquanto mantém operação estável.

• Eficiência 80 PLUS Titanium

O design elétrico sofisticado, que incorpora controle digital híbrido avançado e magnética de primeira fomece eficiência extremamento alta (mais de 94%).

- Regulamentação de tensão CD excepcional

Devido ao seu design digital, a AX1600i forneca alimentação excepcionalmente estável solare a faixa de carga inteira e compensa automaticamente a queda de tensão do cabo de saída CD. garantindo regulamentação de tensão de saldo CD rígida sem os inconvenientes de ondulação/rulido, resposta transiente e estabilidade de conversor associados com designs de fontes de alimentação convencionais.

- Baixa oscilação e ruído de tensão de saída CD

A AX1600i apresentes regulamentação CD-CD individual para trilhos de 3,3V, 5V e 12V e retificação sincrona lateral secundária, utilizando MOSFETs que têm perdas mais baixas que os esquemas de retificação de salda convencionais. Um PCB de placa de conector modular de 4 camadas avançado garante um plano de retorno de terra, resistência mais baixa e menos quedas de tensão. Iso, combinado com a otimização de traco de circuito e ségnicas de filtragem avançados, ainda a minimizar a oscillação e a guida.

- Quantidade reduzida de componentes e confiabilidade aumentada

O controle digital da AX16001 elimina muitos componentes externos exibidas por soluções de PSU mais convencionais para oferecer uma solução extremamente compacta, de alta densidade e alta confiabilidade que permite espaço extra para adicionar outros recursos, como monitoramento de parâmetro em tempo real e controle de fornecimento de energia.

49 50

Recursos de fácil utilização

- Sistema de cabos completamente modulares

O sistema de cabos totalmente modular de baixo perfil oferece flexibilidade máxima ao montar ou atualizar o seu PC e fluxa de ar máximo no gabinete. Isso permite que você utilize apenas os cabos que você precise, reduzindo a confusão de cabos e maximizando o desempenho de restriamento de seu PC.

- Interruptor de auto-teste

A fonte de alimentação pode ser validada antes da instalação do sistema através de um interruptor de auto-teste, que confirma a presença de todos os trilhos de tensão de salda CD e se a ventoinha está funcionando.

Segurança e proteção

- Proteção contra sobrecargas (OVP)

A proteção contra sobrecargas para as saldas CD de 12V, 5V e 3,3V é necessária para a conformidade com a especificação ATX. A OVP desiga a PSU caso as saldas CD exceclam um nível definido, determinado pelo fabricante da PSU. Os níveis de tensão mínima requeridos para conformidade são 13,4V para trilhos de 12V ou mais, 5,74V para trilhos de 5V ou mais e 3,76V para trilhos de 5,3V.

- Proteção de picos de corrente (OCP)

A AX1600i apresenta OCP nos trilhos de 3,3V, 5V e 12V. A OCP garante que a saída dos trilhos de tensão CD permaneçam dentro dos limites seguros de operação. A AX1600i pode ser configurada como uma solução de OCP de trilho único ou vários trilhos.

- Proteção contra sobreaquecimento (OTP)

A OTP garante que a PSU será desligada quando a temperatura interna alcançar um determinado ponto. Isso ocorre como resultado de sobrecarga de corrente interna ou de uma falha na ventoinha.

- Proteção contra curto-circuito (SCP)

Um curto-circuito é definido como qualquer impedância de saída de menos que 0,1 ohms. Entre outras coisas, a SCP garante que a PSU desligará caso haja um curto entre os trilhos de 3,3V, 5V e 12V e qualquer outro trího ou com o aterramento. Isso também garante que não ocorre denos é unidade ou aos componentes de PC no caso de um curto-circuito.

- Proteção de baixa tensão (UVP)

A proteção de baixa tensão para saídas CC de 12 V, 5 V e 3,3 V desliga a PSU caso as saídas CC desçam abaixo de um nível definido, determinado pelo fabricante da PSU.

- Proteção contra picos de corrente (OPP)

A proteção contra picos de corrente fará com que a PSU feche caso as demandas de alimentação da PSU excedam as capacidades da PSU.

AXI SERIES™

Especificações da fonte de alimentação

- Dimensões: 150mm (L) x 86mm (A) x 200mm (C) - MTBF: 100.000 horas

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR AX1600i
  • Conjunto de cabos modulares
  • Manual do usuário
  • Cabo de alimentação CA
• Bracadeiras para cabos
  • Parafusos de montagem
• Placa de identificação do gabinete CORSAIR
  • Bolsa de viagem
  • Cabo USO do CORSAIR Link
• Etiquetas laterais magnéticas de substituição

Cabo USB do CORSAIR Link™

AXI SERIES

Configuração do cabo da CORSAIR AX16001

AX1600I
Qtd	Comprimento Conector/cabo
1650mm ± 10mm 1 Cabo ATX de 24 pinos
2650mm ± 10mm 1 Csoo EPS/ATX12V de 8 pinos (4+€)
6650mm ± 10mm 1 Cabo PCI-E de 8 pinos (6+2)
2775mm ± 10mm 2 Cabo PCI-E de 8 pinos (6+2)
2	665mm ± 10mm	2	Cabo SATA (2 SATA)
3	800mm ± 10mm	4	Cabo SATA (4 SATA)
3650mm ± 10mm		3	Cabo periferico (4 pinos)
2	101mm ± 5mm	1	Cabo para unioale de disquete (1 pinos)
1	800mm ± 50mm	1	Cabo USB (9 pinos)

Eficiência da fonte de alimentação CORSAIR AX1600i

Curva de ruido da ventoinha da fonte de alimentação CORSAIR AX1600i

51 52

AXI SERIES™

Usando o recurso de auto-teste

Para usar o recurso de auto-teste, siga as etapas abaixo.

1. Correcto a psu a uma fonte de alimentação ca o mude o indicador de alimentação na traseira da psu para a posição de ligado (I).
2. Pressione o botão de auto-teste na lateral do conector modular da psu.
3. Se o botão acender em verde e a ventoinha girar por um momento, está tudo certo!
4. Se o botão acender em vermelho ou não acender, entre em contato com o serviço ao cliente da CORSAIR para obter suporte técnico.

OBSERVAÇÃO: O autoteste não funcionará com os cabos CC conectados!

Instalando sua nova AX1600i

Etapa A: Removendo sua fonte de alimentação existente

Se você estiver montando um novo sistema, pule para a Etapa B

1. Desconecte o cabo de alimentação CA da tomada na parede ou UPS e da fonte e alimentação existente.
2. Desconecte todos os cabos de alimentação da placa de vídeo, placa mãe e todos os outros per féricos.
3. Siga as instruções no manual do gabinete e desinstale sua fonte de alimentação existente.
4. Prossiga para a Etapa B.

Etapa B: Instalando a fonte de energia CORSAIR AX16001

1. Certifique-se de que o cabo de alimentação CA da fonte de alimentação não esteje conectado.
2. Siga as instruções no manual de seu gabinete e instale a fonte de alimentação com os parafusos fornecidos.
3. O cabo de alimentação principal de 24 pinos possui um mecanismo de 4 pinos removíveis para suportar um sequete de 24 ou 20 pinos na place mãe.

A. Se sua placa mão tiver um soquete de 24 pinos, você pode conectar o cabo de alimentação principal de 24 pinos da fonte de alimentação diretamente à sua placa mãe.

B. Se a sua placa mãe tiver um soquete de 20 pinos, você deverá remover a cabo de 4 pinos do conector de 24 pinos e depois ligar o cabo de 20 pinos à sua placa mãe sem conectar o conector de 4 pinos.

1. Correcte o cabo de 8 pinos de +12V (EPS12V) à place mão.

A. Se a sua placa mãe tiver um societe de +12V de 8 pinos, conecte o cabo de 8 pinos diretamente à sua placa mãe.
B. Se a sua placa mãe liver um soquete de 4 pinos, remove os 4 pinos do cabe de 8 pinos e depois conecte esse cabo de 4 pinos diretamente à sua placa mãe.

AVISO: Os 4 pinos removíveis do conector principal de 24 pinos não é um conector "P4" ou "+12V". Poderão ocorrer danos sérios se você usá-lo no lugar de um conector "P4" ou "+12V".

53 54

AXI SERIES

1. Conecte os cabos periféricos, os cabos PCI-Express e os cabos SATA

A. Conecte os cabos periféricos aos soquetes de alimentação da unidade de disco rígido e do CD-ROM/DVD-ROM.

B. Conecte os cabos SATA aos soquetes de alimentação da unidade SSD SATA ou da unidade de disco rígido,
C. Conecte os cabos PCI-Express aos soquetes de alimentação de suas placas de vídeo PCI-Express, se necessário.
D. Conecte os cabos periféricos a quaisquer periféricos que precisem de um conector pequeno de 4 pinos. E. Certifique-se de que todos os cabos estejam conectados firmemente. Certifique-se de guardar quaisquer cabos modulares não usados para acições futuras de componentes.
6. Conecte o cabo de alimentação CA à fonte de alimentação e ligues-a mudando o interruptor para a posição de ligado (marcado com "1").

Usando o CORSAIR Link™ com sua nova AX1600i

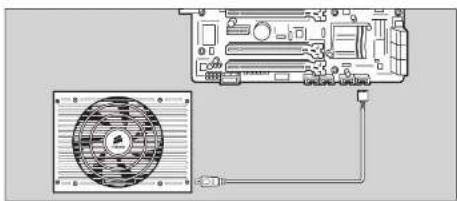

Antes que você possa monitorar sua nova PSU com o CORSAIR Link ^2 você deve conectar a fonte de alimentação a um conector USB interno usando o cabo USB incluído.

1. Correcte uma ponta de cabo USB incluída na PORTA USB da AX1600i, vista aqui:

1. Conecte a outra ponta do cabo USB a um conector USB padrão em sua placa mãe. (Verifique o manual de sua placa mãe para as localizações e compatibilidade).
2. Faça o download do software CORSAIR Link Dashboard a partir de www.corsair.com e siga as instruções.

Informações importantes de segurança

CUIDADO! RISCO DE CHOQUE ELÉTRICO!

1. Instale de acordo com todas as instruções e avisos de segurança do fabricante. Caso contrário, poderá haver dan o na fonte de alimentação ou no sistema e poderá ceuser lesões sérias ou morto.
2. Altas voltagens estão presentos na fonte de alimentação. Não abre a caixa da fonte de alimentação ou tento convertar a fonte de alimentação. Não há componentes que possam ser reparados pelo usuário.
3. Este produto foi projetado para uso interno apenas.
4. Não use a fonte de alimentação perto de água ou em ambientes de alta temperatura ou alta umidade.
5. Não instale perto de fontes de calor como radiadores, saídas de ar quente, fogões ou outros aparelhos que produzam calor.
6. Não insira objetos na área de ventilação aberta ou grade da ventoinha da fonte de alimentação.
7. Não modifique as cabas e/ou conectores incluidos com esta fonte de alimentação.
8. Se esta fonte de alimentação usar cabos modulares, use apenas os cabos fornecidos pelo fabricante. Outros cabos podem não ser compatíveis e podem causer danos sérios ao sistema e à fonte de alimentação.
9. O conector de alimentação principal de 24 pinos tem um conector removível de 4 pinos. Esta conector de 4 pinos não é um conector P4 ou ATX 12V. Não force este cabo no soquete P4 ou ATX +12V na placa mãe.
10. Falha no cumprimento de quaisquer instruções do fabricante o/ou quaisquer uma destas instruções de segurança anulará imediatamente todas as garantias.

AXI SERIES

Aprovações de segurança e da Agência

Agência Padrão

ROHS (China) China Order No.39, Gestão do controle da poluição causada por produtos deinformação eletrônica.

55 56
