Caractéristiques	Détails
Modèle	CORSAIR AX1600i
Type d'alimentation	Alimentation ATX
Puissance	1600 Watts
Certification	80 PLUS Titanium
Modularité	Fully Modular
Connecteurs principaux	1 x 24-pin, 2 x 4+4-pin CPU, 8 x PCIe, 12 x SATA, 8 x Molex
Dimensions	150 mm x 86 mm x 200 mm
Poids	3.8 kg
Ventilateur	Ventilateur de 140 mm, fonctionnement silencieux
Utilisation recommandée	Pour les configurations haut de gamme et les systèmes multi-GPU
Garantie	7 ans
Maintenance	Nettoyage régulier du ventilateur et des grilles d'aération
Sécurité	Protection contre les surcharges, courts-circuits et surchauffes
Compatibilité	Compatible avec la plupart des boîtiers ATX
Informations supplémentaires	Logiciel de contrôle pour surveiller les performances

FOIRE AUX QUESTIONS - AX1600i CORSAIR

Comment installer l'alimentation CORSAIR AX1600i dans mon boîtier PC ?

Pour installer l'alimentation CORSAIR AX1600i, commencez par éteindre votre PC et débrancher tous les câbles. Montez l'alimentation dans le boîtier en utilisant les vis fournies, en vous assurant que le ventilo est orienté correctement pour un bon flux d'air. Connectez ensuite les câbles d'alimentation à la carte mère et aux autres composants.

Pourquoi mon alimentation CORSAIR AX1600i ne s'allume-t-elle pas ?

Vérifiez d'abord que l'alimentation est bien connectée à la prise électrique et que l'interrupteur à l'arrière est sur 'ON'. Assurez-vous également que tous les câbles sont correctement branchés et que le boîtier ne court-circuite pas l'alimentation.

Comment vérifier si mon alimentation fonctionne correctement ?

Vous pouvez utiliser un multimètre pour tester les tensions de sortie de l'alimentation. Assurez-vous que les valeurs mesurées correspondent aux spécifications de l'alimentation. Alternativement, vous pouvez aussi utiliser un testeur d'alimentation dédié.

Que faire si mon PC s'éteint soudainement sans raison apparente ?

Cela peut être dû à un problème avec l'alimentation. Vérifiez que tous les câbles sont bien connectés et que l'alimentation est suffisante pour vos composants. Si le problème persiste, envisagez de tester l'alimentation dans un autre système ou de la remplacer.

Comment mettre à jour le firmware de mon alimentation CORSAIR AX1600i ?

Pour mettre à jour le firmware de votre alimentation, téléchargez l'application CORSAIR iCUE sur le site officiel de CORSAIR. Connectez votre alimentation à votre PC via USB, lancez l'application et suivez les instructions pour vérifier et installer les mises à jour disponibles.

Quels câbles sont inclus avec l'alimentation CORSAIR AX1600i ?

L'alimentation CORSAIR AX1600i est livrée avec une variété de câbles, y compris des câbles ATX 24 broches, CPU 8 broches, PCIe 6+2 broches, SATA et Molex. Vérifiez le manuel pour connaître la liste complète des câbles inclus.

L'alimentation CORSAIR AX1600i est-elle compatible avec mon boîtier PC ?

La CORSAIR AX1600i est un modèle ATX standard, ce qui la rend compatible avec la plupart des boîtiers PC. Assurez-vous de vérifier les dimensions de votre boîtier pour garantir un ajustement adéquat.

Comment dépoussiérer mon alimentation CORSAIR AX1600i ?

Pour dépoussiérer l'alimentation, débranchez-la et ouvrez le boîtier. Utilisez un aspirateur à faible puissance ou une bombe d'air comprimé pour enlever la poussière. Ne jamais ouvrir l'alimentation elle-même, car cela peut annuler la garantie.

Que faire si mon alimentation émet des bruits étranges ?

Des bruits comme des bourdonnements ou des cliquetis peuvent indiquer un problème. Vérifiez si les câbles sont en contact avec les ventilateurs. Si le bruit persiste, il peut être nécessaire de faire inspecter ou remplacer l'alimentation.

Comment savoir si je dois remplacer mon alimentation CORSAIR AX1600i ?

Si votre alimentation ne démarre pas, provoque des arrêts inopinés, ou si vous constatez des problèmes de performance réguliers avec vos composants, il peut être temps de la remplacer. Un test avec un autre système peut également aider à confirmer le problème.

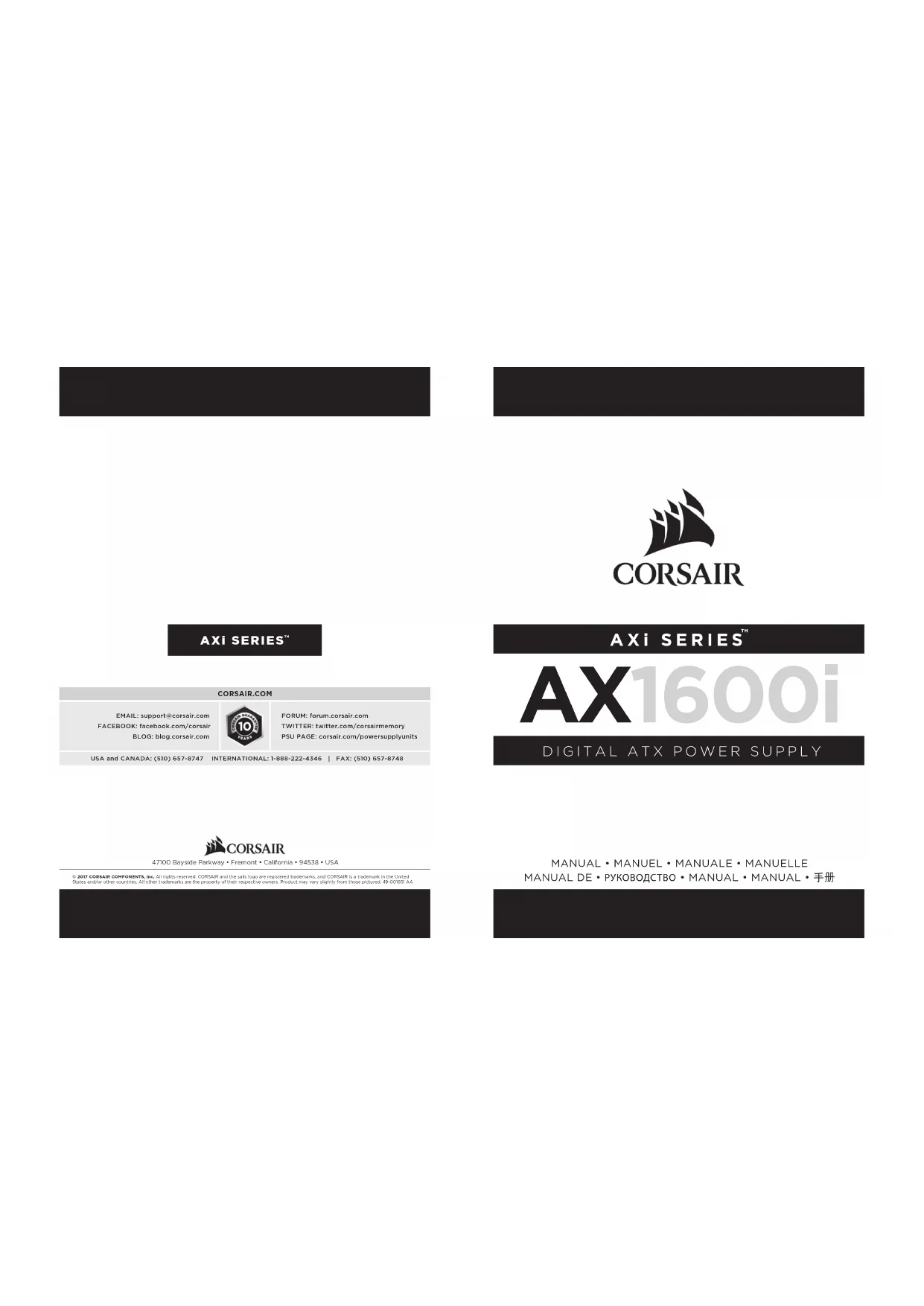

MODE D'EMPLOI AX1600i CORSAIR

Félicitations pour l'achat de votre nouveau bloc d'alimentation AX1600I Digital ATX!

L'AXI600i de CORSAIR bénéficie d'une conception révolutionnaire. Différent des blocs d'alimentation traditionnels, ce modèle présente de nombreuses fonctionnalités grâce auxquelles vous prendrez encore plus de plaisir à construire le PC de vos rêves. L'AXI600i intègre de nouvelles technologies passionnantes: pour en savoir plus, lisez ce qui suit.

Allimentation à commande numérique

Contratrement aux blocs d'alimentation classiques, le modèle AX1600i de CORSAIR est doté d'un processeur de traitement du signal numérique (DSF) qui régule la tension plus efficacement. La stabilité générale du système et la fiabilité des composants s'en trouvent ainsi améliorées.

Silencieux et performant

La mise à niveau numérique est synonyme de performances accrues. Bénéficiant de la certification 80 PLUS ^® Titanium, L'AX1600i se caractérisse par une émission thermique réduite et un ventilateur discret. L'AX1600i est si efficace que son ventilateur de 140mm ne tourne pas en cas de faibles charges, garantissant ainsi une alimentation totalement silencieuse.

CORSAIR Link™

Grâce à la fonctionnalité CORSAIR Link intégrée, vous pouvez vérifier les performances de votre AX1600i à tout moment et effectuer rapidement les ajustements nécessaires, le cas échéant. Les outils diagnostiques de type serveur permettent de surveiller en temps réel le rendement, la consommation, les points de protection configurables contre les surintensités et les profils de ventilation.

Conception exceptionnelle

Les câbles entièrement modulaires permettent une installation en toute facilité. Grâce au commutateur d'autotest, vous pouvez savoir rapidement si le AX1600i fonctionne normalement, avant même de le brancher sur votre carte mère.

Technologie et avantages

- Commutateurs Totem Pole PFC GaN En utilisant des composants GaN (nitrure de gallium) dans le circuit Totem Pole PFC, l'efficacité énergétique est améliorée ce qui permet de s'affranchir des grands dissipateurs thermiques généralement nécessaires pour des pièces en silicium classiques. Par ailleurs, les pièces en nitrure de gallium sont plus compactes que celles en silicium.

- Contrôle numérique

Le bloc d'alimentation AX1600i Digital ATX présente une architecture de contrôle avancée garantissant une réponse dynamique remarquable. Il est doté d'un véritable moteur numérique permettant, le cas déhôant, une optimisation supérieure des performances sur toute la plage de fonctionnement, tout en assurant une grande stabilité d'utilisation.

• Efficacité 80 plus® titanium

Avec son contrôle numérique hybride avancé et son magnétisme de pointe, ce modèle de conception électrique sophistiquée offre un excellent rendement énergétique (supérieur à 94 %).

• Régulation de tension CC exceptionnelle

De par de se conception numérique, l'AX16001 garantit une stabilité d'alimentation remarquable sur l'ensemble de la capacité de charge, ainsi qu'une compensation automatique des baisses de tension sur les câbles de sortie en C. C. De fait, il permet de réguler efficacement la tension continue de sortie, tout en s'affranchissant des problèmes de bruit, d'onduillations électriques, de réponse transitoire et de stabilité de convertisseurs qui affectent les blocs d'alimentation traditionnels.

- Ondulations électriques et bruit minimes en tension continue de sortie

L'AX1600 est doté d'un système de régulation CC/CC individuel pour rails de 3,3,5 et 12 V, et d'une correction synchronne secondaire. En outre, il utilise des transistors MOSFET plus efficaces que les correcteurs de sortie traditionnels. Sophistiqué, le circuit imprimé modulaire à quatre couches optimise le retour par la terre, réduit la résistance et limite les beisses de tension. Associée à un bracé de circuit optimisé et à des techniques de filtrage avancées, cette technologie favorise la limitation ou l'bruit et des ondulations électriques.

- Moins de composants, plus de fiabilité

Le contrôle numérique de l'AX1600i l'affranchit des nombreux composants externes nécessaires aux blocs d'alimentation plus classiques. Vous bénéficiez ainsi d'un modèle fiable et compact à haute densité qui peut accueillir des fonctionnalités supplémentaires, notamment un suivi des paramètres et un contrôle de l'alimentation en temps récl.

- Système de câblage entièrement modulaire

Entièrement modulaire, le système de câblage extra-plat vous offre un maximum de flexibilité lorsque vous construissez ou moltez votre PC à niveau, ainsi qu'une ventilation optimale du bailier. Vous pouvez donc utiliser uniquement les câbles dont vous avez besoin, ce qui limite l'encombrement et maximise les capacités de refroidissement de votre PC.

• Commutateur d'autotest

Avant d'installer le système, il est possible de valider l'alimentation via un commutateur d'autotest, qui permet de confirmer la présence de tous les rails en tension continue de sortie, ainsi que le bon fonctionnement du ventilateur.

• Protection contre les surtensions (OVP)

Un OVP pour les sorties en CC (3.3, 5 et 12 V) est requis pour assurer la conformité à la norme ATX. Si les sorties en CC dépassent un certain seuil, déterminé par le fabricant du bloc d'alimentation, l'OVP était ce dernier automatiquement. Le niveau de tension minimum requis pour assurer la conformité est de 13.4V pour le(s) rail(s) 12V, 5.74V pour le rail 5V et 3.76V pour le rail 3.3V.

- Protection contre les surintensités (OCP)

L'AX1600i intégre un OCP sur les rails 3,3, 5 et 12V. L'OCP permet de prévenir toute surintensité des rails en tension continue. L'AX1600i est configurable avec un OCP à rail unique ou un OCP multirails.

• Protection contre les surchauffes (OTP)

L'OTP permet de mettre le bloc d'alimentation hors tension si sa température interne atteint un certain seuil. Une telle situation est généralement la conséquence d'une surcharge de courant interne ou d'une panne du ventilateur.

- Protection contre les courts-circuits (SCP)

Un court-circuit correspond à une impédance de sortie inférieure à 0,1 ohm. Le SCP permet notamment la mise hors tension du bloc d'alimentation en cas de court-circuit des rails 3,3, 5,4 et 12 V à la terre ou sur un autre rail. Il protège également l'unité (ou les composants de votre PC) de tout dégât en cas de court-circuit.

- Protection contre la sous-tension (UVP)

La protection contre la sous-tension des sorties CC 12, 5 et 3,5 V coupe l'alimentation lorsque les sorties CC descendent en dessous d'un seuil établi et déterminé par le constructeur de l'alimentation.

• Protection contre la surpuissance (OPP)

La protection contre la surpuissance entraîne le blocage de l'alimentation lorsque les demandes en alimentation dépassent le plafond de capacité du dispositif.

Caractéristiques techniques du bloc d'alimentation

- Dimensions: 150 mm (l) x 86 mm (H) x 200 mm (L) - MTBF: 100 000 heures

Package contents

• Bloc d'alimentation CORSAIR AX1600i • Ensemble de câbles modulaires • Guide de l'utilisateur • Cordon d'alimentation CA - Attaches pour câbles • Vis de fixation • Badge du boîtier CORSAIR • Sac de transport • Cable USB CORSAIR Link • Étiquettes magnétiques latérales de remplacement

Configuration des câbles CORSAIR

AX1600l
Qté Longueur		Nombre de connecteurs/câbles
1 650 mm ± 10mm 1 Câble ATX 24 broches
2 650 mm ± 10mm 1 Câble I2 v EPS/ATX 8 broches (4+4)
6 650 mm ± 10mm 1 Câble PCI-E 9 broches (6+2)
2 775 mm ± 10mm 2 Câble PCI-E 8 broches (6-2)
2 655 mm ± 10mm 2		Câble SATA (2 SATA)
3	800 mm ± 10mm	4	Câble SATA (4 SATA)
3 650 mm ± 10mm		3 Câble pour lecteur de disquette (4 broches)
2 10 mm ± 5mm		1 Câble pour lecteur de disquette (4 broches)
1	800 mm ± 50mm	1	Câble UBS (9 broches)

CORSAIR AX1600i efficacité du bloc d'alimentation

CORSAIR AX1600i courbe sonore du ventilateur du bloc d'alimentation

Utilisation de la fonctionnalité d'autotest

Pour utiliser la fonctionnalité d'autotest, veuillez suivre les étapes ci-dessous.

1. Branchez le bloc d'alimentation à une prise secteur et faites passer le bouton d'alimentation au des du bloc d'alimentation en position On (1).
2. Appuyez sur le bouton d'autotest, côté connecteur modulaire du bloc d'alimentation.
3. Si le bouton s'allume en vert et que le ventilateur tourne un instant, tout va bien!
4. Si le bouton s'allume en rouge ou ne s'allume pas du tout, veuillez contacter l'assistance technique de CORSAIR pour obtenir de l'aide supplémentaire.

REMARQUE : l'auto-test ne fonctionne pas si les câbles CC sont attachés.

Installation de votre nouveau AX1600I

Étape A - Retrait de votre bloc d'alimentation actuel

Si vous montez un tout nouveau système, passez à l'Étape B.

1. Débranchez le cordon d'alimentation CA de votre prise murale ou de l'onduleur ainsi que du bloc d'alimentation actuel.
2. Débranchez tous les câbles d'alimentation de votre carte vidéo, de votre carte mère et des autres périphériques.
3. Sulvez les instructions fournies dans le manuel de votre boîtier et désinstallez votre bloc d'alimentation actuel.
4. Passoz à l'Étape B.

Étape B: Installation du bloc d'alimentation CORSAIR AX16001

1. Assurez-vous que le câble d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions fournies dans le manuel de votre poûtier et installez le bloc d'alimentation à l'aide des vis fournies.
3. Le connecteur ATX à 24 broches étant modulaire, il est compatible avec les fiches 20 ou 24 broches. A. Si votre carte mère possède une fiche à 24 broches, vous pouvez brancher le connecteur directement. B. Si votre carte mère est équipée d'une fiche à 20 broches, il suffit de détacher le bloc de 4 broches amovible, puis de brancher les 20 broches fixes sur la carte mère, sans le bloc amovible.
4. Branchez le câble -12 V (EPS12V) à 8 broches sur la carte mère A. Si votre carte mère possède une fiche +12 V à 8 broches, branchez le connecteur directement. B. Si votre carte mère est équipée d'une fiche à 4 broches, détachez le bloc amovible de 4 broches, puis branchez les 4 broches restantes directement.

AVERTISSEMENT: Le bloc de 4 broches amovible du connecteur ATX à 24 broches n'est pas un connecteur "P4" ou "+12 V". Si vous le branchez à la fiche "P4" ou "+12 V", vous risquez d'endommager gravement le système.

13 14

AXI SERIES

1. Branchez les câbles périphériques, PCI-Express et SATA.

A. Raccordez les câbles périphériques aux fiches d'alimentation de votre disque dur et de votre lecteur CD-ROM/DVD-ROM.

B. Raccordez les câbles SATA aux fiches d'alimentation de votre disque dur ou SSD SATA C. Branchez les câbles PCI-Express sur les fiches d'alimentation de votre parte vidéo PCI-Express, le cas échéant. D. Branchez les câbles périphériques aux périphériques nécessitant un petit connecteur à 4 broches. E. Voillez à bien enfoncer chaque câble. Conservez spigneusement les câbles modulaires dont vous n'avez pas besoin, pour pouvoir rajouter des composants à votre PC ultérieurement.

1. Branchez le câble d'alimentation CA sur le bloc d'alimentation et allumez-le en appuyant sur l'interrupteur (position de marche désignée par "1").

Utilisation de CORSAIR link" avec votre nouvel AX1600I

Pour pouvoir effectuer le suivi de votre nouveau bloc d'alimentation grâce à CORSAIR Link, vous devez d'abord le brancher à un connecteur USB interne au moyen du câble USB.

1. Branchez une extrémité du câble USB dans le PORT USB de l'AX1600i, comme indiqué ici

1. Branchez l'autre extrémité de la câble USB dans un connecteur USB standard de votre carte-mère (consultez le mode d'emploi de votre carte-mère pour en savoir plus sur les emplacements et la compatibilité).
2. Téléchargez le logiciel CORSAIR Link Dashboard sur www. corsair. com et suivez les instructions.

Attention RISQUE d'électrocution!

1. Veillez à respecter toutes les instructions et consignes de sécurité du fabricant lors de l'installation. Le non-respect de celles-ci peut endommager votre système ou votre bloc d'alimentation et causer des blessures graves, voire la mort.
2. Le bloc d'alimentation contient des tensions élevées. N'ouvrez pas le boîtier du bloc d'alimentation et n'essayez pas de la réparer : il ne contient aucune pièce que l'utilisateur puisse réparer.
3. Ce produit est destiné à une utilisation en intérieur uniquement.
4. N'utilisez pas le bloc d'alimentation à proximité d'eau ou dans un environnement très chaud ou très humide.
5. Ne l'installez pas près d'une source de chaleur, par exemple un radiateur, une grille de distribution de chauffage, un poêle ou tout autre appareil produisant de la chaleur.
6. N'insérez jamais d'objets dans la zone de ventilation ouverte ou dans la grille du ventilateur du bloc d'alimentation.
7. Ne modifiez pas les câbles et/ou les connecteurs fournis avec le bloc d'alimentation.
8. Site bloc d'alimentation requiert l'utilisation de câbles modulaires, utilisez uniquement les câbles formis par le fabricant. D'autres câbles peuvent ne pas être compatibles avec l'unité et endommager sérieusement votre système ainsi que le bloc d'alimentation.
9. Le connecteur ATX à 24 broches est doté d'un bloc amovible de 4 broches. Ce bloc de 4 broches n'est pas un connecteur P4 ou ATX 12 V. N'essayez pas de le faire entrer de force dans la fiche P4 ou ATX +12 V de la carte mère.
10. Le non respect des instructions du fabricant et/ou de ces consignes de sécurité aura pour effet l'annulation immédiate de toute garantie.

AXI SERIES

Agency norme

C-Tick/RCM AS/NZS CISPR 32:2012 Class B AS/NZS 4417

Argentina IEC 60950-1:2005, IEC 60950-1:2005/AMD1:2009, IEC 60950-1:2005 AMD2:2013

CB IEC 60950-1/IEC 62368-1:2014

CQC Mark GB 4943.1, GB 9254, GB 17625

ROHS (China) Commande n°39 de la China. Administration pour le Contrôle de la Pollution causée par les Produits d'Information Electronique

15 16
