FOIRE AUX QUESTIONS - CX750F CORSAIR

Comment installer l'alimentation CORSAIR CX750F dans mon PC ?

Pour installer l'alimentation, éteignez votre PC et débranchez-le. Ouvrez le boîtier, placez l'alimentation dans le compartiment prévu, alignez les vis et fixez-la. Connectez les câbles d'alimentation à la carte mère et aux autres composants.

Que faire si mon PC ne s'allume pas avec l'alimentation CORSAIR CX750F ?

Vérifiez que tous les câbles sont correctement connectés. Assurez-vous que l'alimentation est bien activée et que le bouton d'alimentation du boîtier fonctionne. Testez également avec une autre prise électrique.

L'alimentation CORSAIR CX750F est-elle compatible avec ma carte mère ?

L'alimentation CORSAIR CX750F utilise un connecteur ATX standard, ce qui la rend compatible avec la plupart des cartes mères. Vérifiez les spécifications de votre carte mère pour confirmer.

Quels câbles sont inclus avec l'alimentation CORSAIR CX750F ?

L'alimentation CORSAIR CX750F comprend des câbles pour la carte mère, le processeur, les disques durs, et des connecteurs PCIe pour les cartes graphiques. Consultez le manuel pour la liste complète.

Comment savoir si mon alimentation CORSAIR CX750F fonctionne correctement ?

Vous pouvez vérifier le fonctionnement de l'alimentation en utilisant un testeur d'alimentation ou en observant les ventilateurs et les voyants LED lorsque vous allumez votre PC. Si rien ne s'allume, il peut y avoir un problème.

L'alimentation CORSAIR CX750F est-elle bruyante ?

La CORSAIR CX750F est conçue pour être silencieuse. Si elle émet des bruits excessifs, cela peut indiquer un problème avec le ventilateur ou un autre composant.

Puis-je utiliser l'alimentation CORSAIR CX750F pour un système de jeu ?

Oui, l'alimentation CORSAIR CX750F fournit 750 W et est adaptée aux systèmes de jeu, même avec des cartes graphiques haut de gamme, tant que la consommation totale ne dépasse pas cette puissance.

Comment nettoyer l'alimentation CORSAIR CX750F ?

Débranchez l'alimentation et retirez-la du boîtier. Utilisez un chiffon doux et sec ou un aspirateur à faible puissance pour enlever la poussière des grilles et du ventilateur. Ne pas utiliser d'eau ou de produits chimiques.

Quelle est la garantie de l'alimentation CORSAIR CX750F ?

L'alimentation CORSAIR CX750F est généralement couverte par une garantie de 5 ans. Vérifiez votre reçu ou le site web de CORSAIR pour les détails spécifiques à votre achat.

MODE D'EMPLOI CX750F CORSAIR

Félicitations pour l'achat de votre nouvelle bloc d'alimentation CORSAIR CX-F RGB Series ATX! Les blocs d'alimentation entertrement modulaires CORSAIR CX-F RGB Series fournissent une alimentation 80 PLUS Bronze efficace et durable à votre système. Pou profilté également d'un éclairage personalisable dynamique grâce à un ventilataur RGB de 120 mm doté de huit LED RGB. Découvrez les sept捂 modes d'éclairage prédéfins et passez facilement de l'un à l'autre ou connectez un contrôleur éclairage CORSAIR iCUE RGB ou une carte mère compatible pour bénéficien d'une personnalisation avancé sur huit LED paramétrables individuellen.

SECURITE ET PROTECTION

Protection contre les surtensions (OVP)
La conformité à la specifications ATX requiert une protection contre la surtension au niveau des sorties CC 12 V, 5 V et 3,3 V. Cette protection coupe l'alimentation lorsque les sorties CC dépassent un seul établi, déterminé par le constructeur de l'alienation.
Protection contre les surintensités (OCP)
Les blocs d'alimentation CX-F RGB Series integrent une OCP sur les rails 3, 3, 5 et 12 V. Cette protection garantit que la sortie en tension des rails CC s'inscrt dans les limites d'une exploitation sure.
Protection contre les surchauffes (OTP)
La protection contre les surchauffes (OTP) garantit que l'alimentation s'arrete lorsque sa température interne atteint un seul définit. Cette situation résultat généralement d'une surcharge électrique interne ou de la défaillance du ventilatour.
Protection contre les courts-circuits (SCP)

Un court-circuit se définit par toute impédance de sorte inférieure à 0.1 ohm. Entre autres opérations, la fonction SCP s'assure que le bloc d'alimentation s'arrête si les rails 3.3 V, 5 V et 12 V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu'en cas de court-circuit, l'unité ainsi que les composants de chaque PC ne subissent aucym辱omme.

FRANÇAIS

CARACTERISTIQUES TECHNIQUES ET MATERIEL FOURNI DU MODELE CX750F

Dimensions: 150mm (x 86mm H) x 140mm L
Contenu de l'emballage: Bloc d'alimentation, cable AC, cables CC, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DE L'ALIMENTATION CORSAIR CX750F RGB			CHARGE MAXI SORTIE MAXI
MODELE RPS0135 +3.3V	20A			130W
RÉFERENCE PIECE	CP-9020218/CP-9020227	+5V	20A
ENTREE CA NOMINALE	100-240V	+12V	62.5A	750W
COURANT EN ENTREE	10A-5A	-12V	0.3A	3.6W
FRéQUENCY	47-63Hz	+5Vsb	3A	15W
PUISSANCE TOTALE: 750W

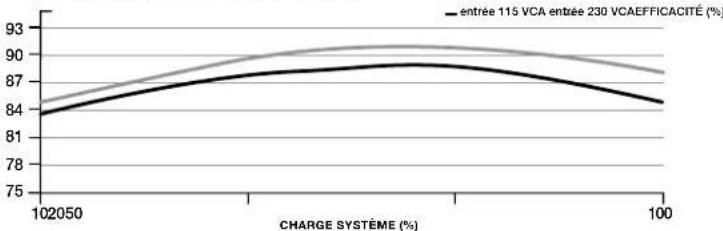

EFFICACITE DE L'ALIMENTATION CORSAIR CX750F RGB

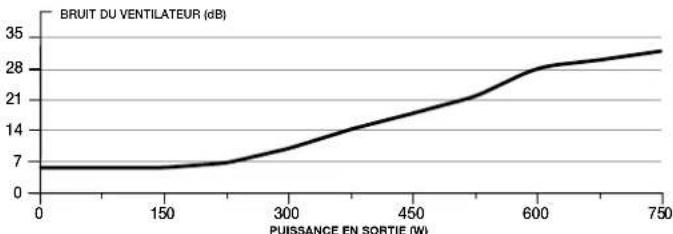

COURBE SONORE DU VENTILATEUR DE L'ALIMENTATION CORSAIR CX750F RGB

13 14

FRANÇAIS

Q46	Informations sur les cables du modele CORSAIR CX750F RGB		Longueur totale
1	ATX 24 broches510mm	Connecteurs par cable	610mm(±10mm)
		1
		Total des connecteurs
		1
2	EPS/ATX12V à 8 broches (4+4)60.0mm	Connecteurs par cable	650mm(±10mm)
		1
		Total des connecteurs
		2
2	PCIe 8 broches (6+2)60.0mm	Connecteurs par cable	750mm(±10mm)
		2
		Total des connecteurs
		4
2	SATA (4 SATA)450mm315mm315mm315mm	Connecteurs par cable	600mm(±10mm)
		4
		Total des connecteurs
		8
1	PATA450mm100mm100mm100mm	Connecteurs par cable	750mm(±10mm)
		4
		Total des connecteurs
		4
1	iCUE RGB500mm	Connecteurs par cable	530mm(±10mm)
		1
		Total des connecteurs
		1
1	iCUE RGB vers ARGBOO0mm	Connecteurs par cable	330mm(±10mm)
		1
		Total des connecteurs
		1

FRANÇAIS

CARACTERISTIQUES TECHNIQUES ET MATERIEL FOURNI DU MODELE CX650F

Dimensions: 150mm (0 x 86mm (H) x 140mm (L)
Contenu de l'emballage: Bloc d'alimentation, cable AC, cables CC, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DE L'ALIMENTATION CORSAIR CX850F RGB			CHARGE MAXI SORTIE MAXI
MODELE RPS0134 +3.3V	20A			130W
RÉFERENCE PIECE CP-9020217/CP-9020226 +5V 20A
ENTREE CA NOMINALE	00-240V +12V 54A	648 W
COURANT EN ENTRée	10A-5A	-12V	0.3A	3.6W
FREQUENCY	47-63Hz	+5Vsb	3A	15W
PUISSANCE TOTALE: 650W

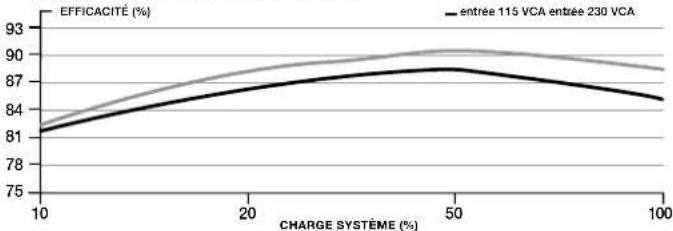

EFFICACITE DE L'ALIMENTATION CORSAIR CX650F RGB

COURBE SONORE DU VENTILATEUR DE L'ALIMENTATION CORSAIR CX650F RGB

15 16

FRANÇAIS

Q16	Informations sur les cables du modele CORSAIR CX650F RGB		Longueur totale
1	ATX 24 broches50mm	Connecteurs par cable	610mm(±10mm)
		1
		Total des connecteurs
		1
2	EPS/ATX12V à 8 broches (4+4)50mm	Connecteurs par cable	650mm(±10mm)
		1
		Total des connecteurs
		2
2	PCIe 8 broches (6+2)50mm	Connecteurs par cable	750mm(±10mm)
		2
		Total des connecteurs
		4
1	SATA (4 SATA)456mm 15mm 115mm	Connecteurs par cable	830mm(±10mm)
		4
		Total des connecteurs
		4
1	SATA (3 SATA)500mm 100mm 100mm	Connecteurs par cable	730mm(±10mm)
		3
		Total des connecteurs
		3
1	PATA400mm 100mm 100mm 100mm	Connecteurs par cable	750mm(±10mm)
		4
		Total des connecteurs
		4
1	ICUE RGB500mm	Connecteurs par cable	500mm(±10mm)
		1
		Total des connecteurs
		1
1	ICUE RGB vers ARGB300mm	Connecteurs par cable	530mm(±10mm)
		1
		Total des connecteurs
		1

FRANÇAIS

CARACTERISTIQUES TECHNIQUES ET MATERIEL FOURNI DU MODELE CX550F

Dimensions: 150mm (0 x 86mm (H) x 140mm (L)
Contenu de l'emballage: Bloc d'alimentation, cable AC, cables CC, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DE L'ALIMENTATION CORSAIR CX550F RGB			CHARGE MAXI SORTIE MAXI
MODELE RPS0133 +3.3V	20A			120W
RÉFERENCE PIECE	CP-9020216/CP-9020225	+5V	20A
ENTRée CA NOMINALE	100-240V	+12V	45.8A	548.8W
COURANT EN ENTREE	10A-5A	-12V	0.3A	3.6W
FRéQUENCY	47-63Hz	+5Vsb	3A	15W
PUISSANCE TOTALE: 550W

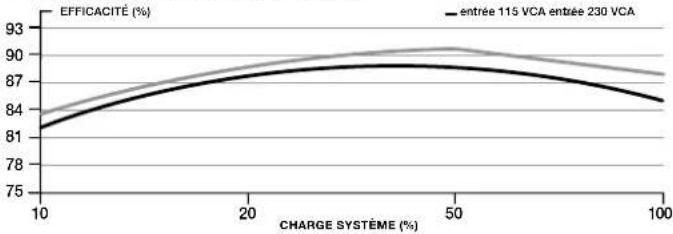

EFFICACITE DE L'ALIMENTATION CORSAIR CX550F RGB

COURBE SONORE DU VENTILATEUR DE L'ALIMENTATION CORSAIR CX550F RGB

17 18

FRANÇAIS

Q16	Informations sur les cables du modele CORSAIR CX550F RGB		Longueur totale
	ATX 24 broches30mm	Connecteurs par cable	610mm(±10mm)
		1
		Total des connecteurs
		1
	EPS/ATX12V à 8 broches (4+4)	Connecteurs par cable	650mm(±10mm)
		1
		Total des connecteurs
		2
	PCIe 8 broches (6+2)	Connecteurs par cable	750mm(±10mm)
		1
		Total des connecteurs
		2
	SATA (4 SATA)456mm 155mm 15.5mm 11.8mm	Connecteurs par cable	800mm(±10mm)
		4
		Total des connecteurs
		4
	SATA (3 SATA)500mm 160mm 200mm	Connecteurs par cable	730mm(±10mm)
		3
		Total des connecteurs
		3
	PATA100mm 100mm +100mm	Connecteurs par cable	750mm(±10mm)
		4
		Total des connecteurs
		4
	ICUE RGB500mm	Connecteurs par cable	500mm(±10mm)
		1
		Total des connecteurs
		1
	ICUE RGB vers ARGB300mm	Connecteurs par cable	530mm(±10mm)
		1
		Total des connecteurs
		1

FRANÇAIS

INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION CX-F SERIES

Étape 1: Retrait du bloc d'alimentation existant

Si vous assembliez un nouveau système, passez directement à l'objet 2.
1. Déconnectez le cordon d'alimentation CA de la prise murale ou de votre ordulesur, puis de tout bloc d'alimentation present.
2. Deconnectez tous les cables d'alimentation de vos périhériques (carte video, carte mère, etc).
3. Suivez les instructions du manuel de votre chassis et désinstalléz votre bloc d'alimentation existant.
4. Passez à l'atape 2.

Étape 2: Installation du nouveau bloc d'alimentation

1. Assurez-vous que le cable d'alimentation CA du bloc d'alimentation est déconnecté.
2. Suivez les instructions du manuel de votre chassis et instaleriez le bloc d'alimentation au moyen des vis foumies.
3. Raccordez le cable 24 broches (ATX) à la carte mère. Raccordez le cable +12 V (EPS 12 V) à huit broches à la carte mère.

a. Si vous cante mère disposé d'un connecteur +12 V à huit broches, raccordez le cable à huit broches directement à celè-ci.
b. Si vous carte mère dispose d'un connecteur à quatre broches, détaché le module à quatre broches du cable à haut broches, puis raccordez directement ce cable à quatre broches à la carte mère.

c. Certains cartes mères nécessitron un mélange de 8+4 brochés, utilisez autant de câbles EPS 12 V que possible et ne les confondate pas avec les cables PCIe.

1. Raccordez les cables des peripériques,les cables PCI-Express et les cables SATA.

a. Raccordez les cables SATA aux prises d'alimentation de vote disque dur ou SSD SATA.
b. Branché les cables PCI-Express sur les fiches d'alimentation de votre carte video PCI-Express, le cas écántant.
c. Raccordez les cables des périhériques aux événuels périhériques requérant un connecteur à 4 aroches.
d. Assurez-vous que tous les cables sont fermement raccordés. Veilze à conserver tout cable modulaire inutilisé pour un éventuaté ajusté de composants ultérieur.

1. Raccordez le cordon d'alimentation CA au bloc d'alimentation et mettez celui-ci sous tension en poussant le switch en position MARCHE (marquee d'un).

CONTROLE DU VENTILATEUR RGB DANS VOTRE NOUVEAU BLOC D'ALIMENTATION

Le CX-F peutetre contréole parle logiciel CORSAIR IUEVA la fiche ARGB +5 V des cartes mires compatibles ou manuellement via le bouton RGB du bloc d'alimentation.

Remarque: avant de brancher ou débrancher le cable RGB, veilliez you assurer que votre PC est était et que le switch d'alimentation situe à l'arriere du bloc d'alimentation est en position « amel »

Pour le contrôle icUE

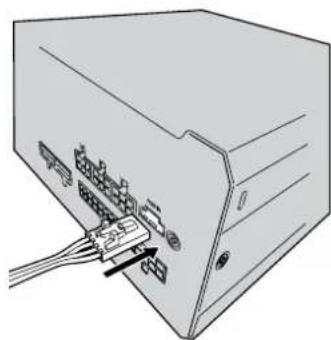

1. Branchez le cable RGB ICUE au bloc d'alimentation.
2. Branches l'autre extréme d é cable au hub RGB à 6 port d'un contrôleur d'éclairage RGB CORSAIR (Commander PRO ou Lighting Node PRO). 3. Sélectionnez SP RGB PRO / CX-F Series PSU dans l'onglet Configuration de l'éclairage.

Remarque: le hub RGB à 6 portes nécessite que les apparéels soient branchés successivement. Tous les ventilateurs branchés au hub doivent être de même type, since you pouriez avoir des problèmes d'éclairage.

Telchargez iCUE sur la page: www.corsair.com/downloads

FRANÇAIS DEUTS

CONTROLE DU VENTILATEUR RGB DANS VOITRE NOUVEAU BLOC D'ALIMENTATION

Pour le contrôle par carte mère

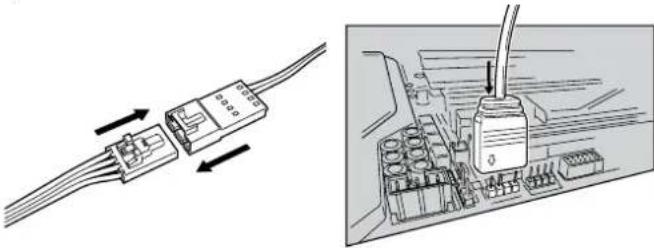

1. Branchez le cable RGB ICUE
2. Connectez l'adaptateur de carte mère ARGB au cable iCUE.
3. Branche la fiche ARGB à une carte mère compatible.
4. Consulté le manuel de votre carte mère pour savoirquel男孩 installer pour que la fiche ARGB fonctionné correctement.

Pour le contrôle manuel, via un bouton pouvoir

Pour faire defiler les modes d'éclairage

Appuyez sur le boulon et maintérez-le enforcé jusqu'à ce que le mode d'échéorage change (environ trois secondes).

Pour faire défiler les couleurs (si le mode n'est pas arc-en-ciel) :

Appuyez brievement sur le bouton.

Modes

1. Vague arm-specific
2. Arc=ep-cjnl
3. Anterior celiac receptor
   4.Clignotement arc-en-ciel
4. Séguentiel
   6.Solide
5. Clogopement simple
   8.Pulsation
6. Éteint

Remarque: le contrôle via un bouton puisoir ne fonctionner pas si le bloc d'alimentation est en mode de contrôle logiciel.

INHALTSVERZEICHNIS

CX750F RGB 23

CX650F RGB 25

CX550F RGB 27

Installation 29

2.5kH	CORSAIR 24/3 ATX 510mm	JU8, JU7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4
		1
		C9, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3
1	(4+4) jLW 8, jLW EPS/ATX12V	C9, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4
	06.0mm	1
		C9, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4
1	(6+2) jLW 8, jLW PCIe	C9, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4
		2
		C9, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4
1	(SATA 4) SATA	C9, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4
		4
		C9, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4
		4
1	(SATA 3) SATA	C9, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4
		3
		C9, C8, C7, C6, C5, C4, C3, C2, C1, C0, C8, C7, C6, C5, C4
		3
1	PATA	C9, C8, C7, C6, C5, C4
		4
		C9, C8, C7, C6, C5, C4
		4
1	ICUE RGB	C9, C8, C7, C6, C5, C4
		1
		C9, C8, C7, C6, C5, C4
		1
1	ICUE RGB jL ARGB	C9, C8, C7, C6, C5, C4
		1
		C9, C8, C7, C6, C5, C4
		1

C

W
