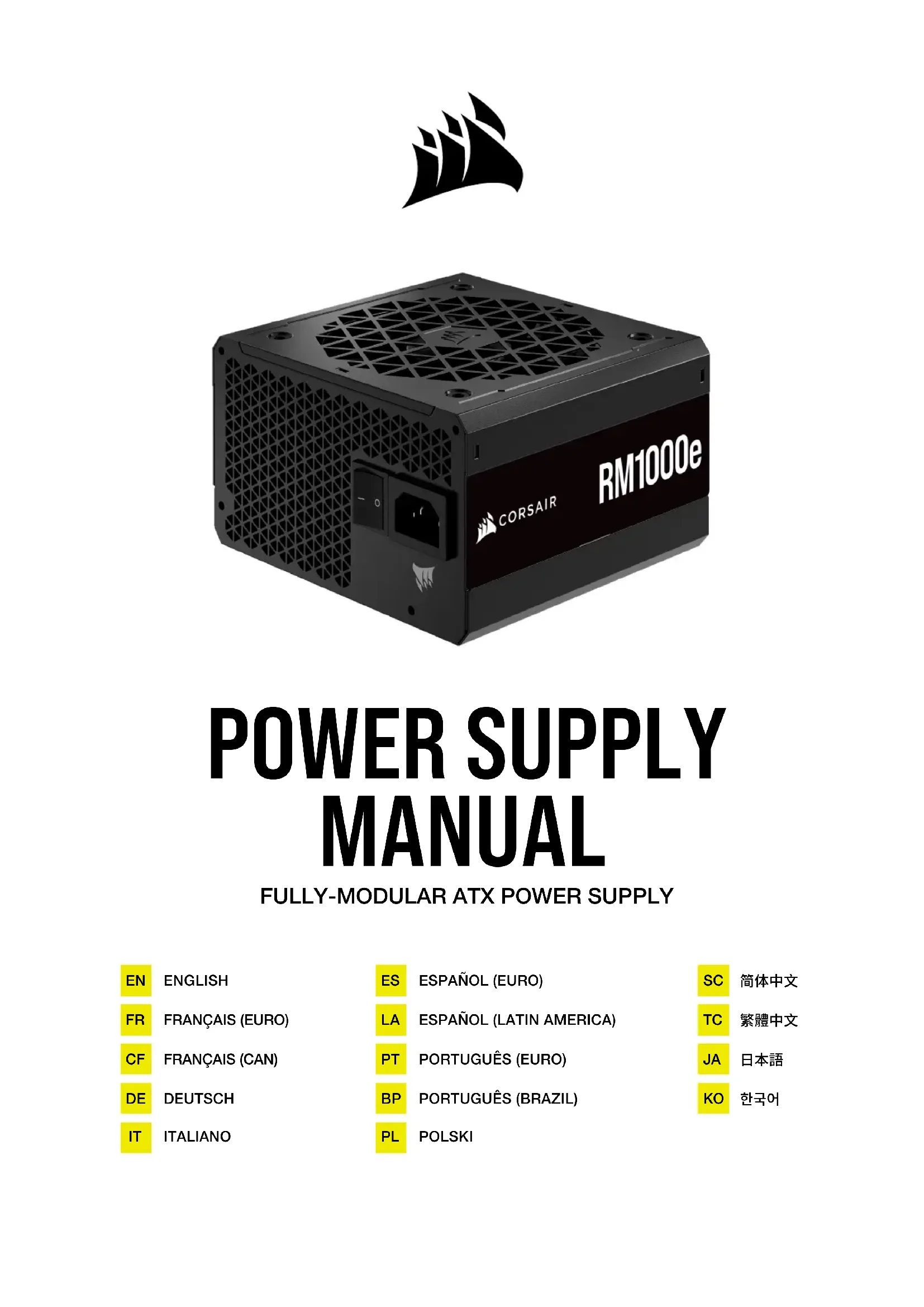

RM1000e - Alimentation PC CORSAIR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RM1000e CORSAIR au format PDF.
| Caractéristiques | Détails |
|---|---|
| Puissance nominale | 1000 W |
| Type d'alimentation | ATX 3.0 |
| Certification d'efficacité | 80 PLUS Gold |
| Modularité | Modulaire intégral |
| Tension d'entrée | 100-240 V |
| Connecteurs principaux | 1 x 24-pin, 2 x 4+4-pin CPU, 4 x 6+2-pin PCIe |
| Dimensions | 150 mm x 86 mm x 180 mm |
| Poids | 3.6 kg |
| Niveau sonore | Silencieux, ventilateur de 135 mm |
| Garantie | 10 ans |
| Utilisation recommandée | Pour PC de jeu hautes performances et stations de travail |
| Maintenance | Nettoyage régulier du ventilateur et des grilles d'aération |
| Sécurité | Protection contre les surcharges, les courts-circuits et la surchauffe |
| Informations supplémentaires | Compatible avec les systèmes multi-GPU |
FOIRE AUX QUESTIONS - RM1000e CORSAIR
Téléchargez la notice de votre Alimentation PC au format PDF gratuitement ! Retrouvez votre notice RM1000e - CORSAIR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RM1000e de la marque CORSAIR.
MODE D'EMPLOI RM1000e CORSAIR
- Protection contre la surtension (OVP) La conformité à la spécification ATX requiert une protection contre la surtension au niveau des sorties CC 12V, 5V et 3,3V. Cette protection coupe l’alimentation lorsque les sorties CC dépassent un seuil établi, déterminé par le constructeur de l’alimentation.
- Protection contre les surintensités (OCP) L’OCP est intégrée sur les rails 3,3V, 5V et 12V. Cette protection garantit que la sortie en tension des rails CC s’inscrit dans les limites d’une exploitation sûre.
- Protection contre les surchauffes (OTP) La protection contre les surchauffes (OTP) garantit que l’alimentation s’arrête lorsque sa température interne atteint un seuil défini. Cette situation résulte généralement d’une surcharge électrique interne ou de la défaillance du ventilateur.
- Protection contre les courts-circuits (SCP) Un court-circuit se définit par toute impédance de sortie inférieure à 0,1ohm. Entre autres opérations, la fonction SCP s’assure que le bloc d’alimentation s’arrête si les rails 3,3V, 5V et 12V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu’en cas de court-circuit, l’unité et les composants de votre PC ne subissent aucun dommage.
- Protection contre la surpuissance (OPP) La protection contre la surpuissance arrête l’alimentation lorsque la puissance prélevée est comprise entre 115% et 135% de la puissance nominale.
- Protection contre les défaillances catastrophiques L’alimentation doit être équipée d’un circuit de protection pour s’arrêter en toute sécurité afin d’éviter tout dommage dû à une défaillance catastrophique (flamme, fumée excessive, circuit imprimé carbonisé, conducteur de circuit imprimé fondu, bruit surprenant, émission de matière fondue, etc.).
SÉCURITÉ ET PROTECTION
Les blocs d’alimentation entièrement modulaires ATX 3.0 CORSAIR RMe Series sont conçus pour délivrer une alimentation fiable 80 PLUS Gold à votre système. FÉLICITATIONS POUR L’ACHAT DE VOTRE NOUVELLE ALIMENTATION ATX CORSAIR RMe SERIES! RM750e RM850e RM1000e INSTALLATION1 FRANÇAIS (EURO) FRANÇAIS (EURO) COURBE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM750e
Câble ATX (24broches) 610mm ± 10mm 1 1 1 Câble EPS/ATX12V (8broches) (4+4) 650mm ± 10mm 2 2 2 Câble 12VHPWR (12+4)broches 650mm ± 10mm 1 1 1 Câble PCIe (8broches) (6+2) 750mm ± 10mm 1 1 2 Câble PCIe (8broches) (6+2) 600mm ± 10mm 1 1 2 Câble SATA (3SATA) 700mm ± 10mm 1 1 1 Câble SATA (4 SATA) 800mm ± 10mm 1 1 1 Câble périphérique (4PATA) 750mm ± 10mm 1 1 1 INFORMATIONS SUR LES CÂBLES CORSAIR RMe SERIES5 FRANÇAIS (EURO) FRANÇAIS (EURO) ÉTAPE 1: RETRAIT DU BLOC D’ALIMENTATION EXISTANT Avertissement! Pour garantir un fonctionnement adéquat, utilisez uniquement les câbles CC inclus avec votre nouvelle alimentation, à moins que vos anciens câbles soient des câbles CORSAIR d’origine du même type. Veuillez vérifier le type de vos câbles existants avant de les utiliser! Si vous assemblez un nouveau système, passez directement à l’étape 2:
1. Déconnectez le cordon d’alimentation CA de la prise murale ou de votre onduleur, puis de toute unité
d’alimentation présente.
2. Déconnectez tous les câbles d'alimentation de vos périphériques (carte vidéo, carte mère, etc.).
3. Suivez les instructions du manuel de votre châssis et désinstallez votre bloc d’alimentation existant.
4. Passez à l’étape 2.
ÉTAPE2: INSTALLATION DU NOUVEAU BLOC D’ALIMENTATION
1. Assurez-vous que le câble d’alimentation CA de l’unité est déconnecté.
2. Suivez les instructions du manuel de votre châssis et installez l’alimentation au moyen des vis fournies.
3. Raccordez le câble 24broches (ATX 12V) à la carte mère. Raccordez le câble +12V à 8broches (EPS12V)
à la carte mère. a. Si votre carte mère dispose d’un connecteur +12V à huit broches, raccordez le câble à huit broches directement à celle-ci. b. Si votre carte mère dispose d’un connecteur à quatrebroches, détachez le module à quatrebroches du câble à huitbroches, puis raccordez directement le câble à quatrebroches ainsi obtenu à la carte mère. c. Certaines cartes mères nécessiteront une combinaison 8+4broches, utilisez autant de câbles EPS12V que nécessaire et ne les confondez pas avec les câbles PCIe.
4. Raccordez les câbles des périphériques, les câbles PCI-Express et les câbles SATA.
a. Raccordez les câbles SATA aux prises d’alimentation de vos disques mécaniques et SSD SATA. b. Raccordez les câbles PCI-Express aux prises d’alimentation de vos cartes vidéo PCI-Express, si besoin. c. Raccordez les câbles des périphériques aux éventuels périphériques requérant un connecteur à 4broches. d. Assurez-vous que tous les câbles sont fermement raccordés. Veillez à conserver tout câble modulaire inutilisé pour un éventuel ajout de composants ultérieur.
5. Raccordez le cordon d’alimentation CA au bloc d’alimentation, puis mettez-le sous tension en poussant
le commutateur en position MARCHE (marquée d’un «I»). INSTALLATION DE VOTRE NOUVELLE ALIMENTATION RMe SERIESFRANÇAIS (CAN)
- Protection contre la surtension La protection contre la surtension pour les sorties 12V, 5V et 3,3VCC doit être conforme à la spécification technique ATX. La protection contre la surtension désactive le bloc d'alimentation si les sorties CC dépassent un certain niveau déterminé par le fabricant du bloc d'alimentation.
- Protection contre la surintensité Les rails 3,3V, 5V et 12V disposent d'une protection contre la surintensité. La protection contre la surintensité assure que la sortie des rails de tension CC demeure dans les limites de fonctionnement sécuritaire.
- Protection contre la surchauffe La protection contre la surchauffe désactive le bloc d'alimentation lorsque la température interne atteint une certaine valeur. Cela est généralement causé par une surcharge de courant interne ou une défaillance de ventilateur.
- Protection contre les courts-circuits Un court-circuit se définit comme une impédance de sortie inférieure à 0,1ohm. Entre autres, la protection contre les courts-circuits désactive le bloc d'alimentation en cas de court-circuit entre un rail 3,3V, 5V ou 12V et tout autre rail, ou de court-circuit à la terre. Ce dispositif protège également le bloc d'alimentation ou les composants de votre ordinateur de tout endommagement en cas de court-circuit.
- Protection contre les surcharges La protection contre les surcharges désactive le bloc d'alimentation si la puissance absorbée se situe entre 115% et 135% de la puissance nominale.
- Protection contre les défaillances catastrophiques Les blocs d'alimentation doivent être munis d'un circuit de protection qui les désactive de manière sécuritaire afin d'éviter les dommages pouvant être causés par des défaillances catastrophiques telles que les flammes, la fumée excessive, les circuits imprimés carbonisés, les conducteurs fusionnés de circuits imprimés, les bruits assourdissants, les émissions de matériaux en fusion, etc.
SÉCURITÉ ET PROTECTION
Les blocs d'alimentation ATX 3.0 entièrement modulaires de la série CORSAIR RMe offrent une alimentation 80 PLUS Gold fiable et efficace pour votre système. FÉLICITATIONS POUR L'ACHAT DE VOTRE NOUVEAU BLOC D'ALIMENTATION ATX DE SÉRIE CORSAIR RMe! RM750e RM850e RM1000e INSTALLATION1 FRANÇAIS (CAN) FRANÇAIS (CAN) COURBE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM750e
Câble ATX (24 broches) 610mm ± 10mm 1 1 1 Câble EPS/ATX12V (8 broches) (4+4) 650mm ± 10mm 2 2 2 Câble 12VHPWR (12+4) broches 650mm ± 10mm 1 1 1 Câble PCIe (8 broches) (6+2) 750mm ± 10mm 1 1 2 Câble PCIe (8 broches) (divisé 6+2) 600mm ± 10mm 1 1 2 Câble SATA (3 SATA) 700mm ± 10mm 1 1 1 Câble SATA (4 SATA) 800mm ± 10mm 1 1 1 Câble pour périphérique (4 PATA) 750mm ± 10mm 1 1 1 INFORMATIONS SUR LES CÂBLES DE LA SÉRIE CORSAIR RMe5 FRANÇAIS (CAN) FRANÇAIS (CAN) ÉTAPE 1: DÉMONTAGE DE VOTRE BLOC D'ALIMENTATION EXISTANT Avertissement! Pour assurer le bon fonctionnement de l'appareil, utilisez uniquement les câbles CC fournis avec votre nouveau bloc d'alimentation, à moins que vos anciens câbles soient des câbles d'origine CORSAIR du même type. Veuillez vérifier le type de vos câbles existants avant de les utiliser! Si vous montez un nouveau système, passez à l'étape 2:
1. Débranchez le cordon d'alimentation CA de votre prise murale ou système d'alimentation sans coupure (UPS)
et de votre bloc d'alimentation existant.
2. Débranchez tous les câbles d'alimentation de votre carte vidéo, de votre carte mère et de tous les autres
3. Suivez les instructions du manuel de votre boîtier et démontez votre bloc d'alimentation existant.
4. Passez à l'étape 2.
ÉTAPE 2: INSTALLATION DU NOUVEAU BLOC D'ALIMENTATION
1. Assurez-vous que le câble d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions du manuel de votre boîtier et installez le bloc d'alimentation avec les vis fournies.
3. Branchez le câble à 24 broches (ATX12V) sur la carte mère. Branchez le câble +12V à 8 broches (EPS12V) sur la
carte mère. a. Si votre carte mère dispose d'une prise +12V à huit broches, branchez le câble à huit broches directement sur votre carte mère. b. Si votre carte mère dispose d'une prise à quatre broches, détachez les quatre broches amovibles du câble à huit broches et branchez ce câble à quatre broches directement sur votre carte mère. c. Certaines cartes mères nécessitent un mélange de 8+4 broches, donc utilisez autant de câbles EPS12V que nécessaire et ne les confondez pas avec des câbles PCIe.
4. Branchez les câbles pour périphériques, les câbles PCI-Express et les câbles SATA.
a. Branchez les câbles SATA sur votre disque SSD SATA ou sur les prises d'alimentation de votre disque dur. b. Si nécessaire, branchez les câbles PCI-Express sur les prises d'alimentation de vos cartes vidéo PCI-Express. c. Branchez les câbles pour périphériques sur les périphériques qui requièrent un connecteur à 4 broches. d. Assurez-vous que tous les câbles sont bien branchés. Veillez également à conserver tous les câbles modulaires non utilisés pour d'éventuels ajouts de composants.
5. Branchez le cordon d'alimentation CA sur le bloc d'alimentation et allumez ce dernier en faisant basculer
l'interrupteur à la position MARCHE (marquée d'un «I»).
