INSTRUKCJA OBSŁUGI RM1000e CORSAIR

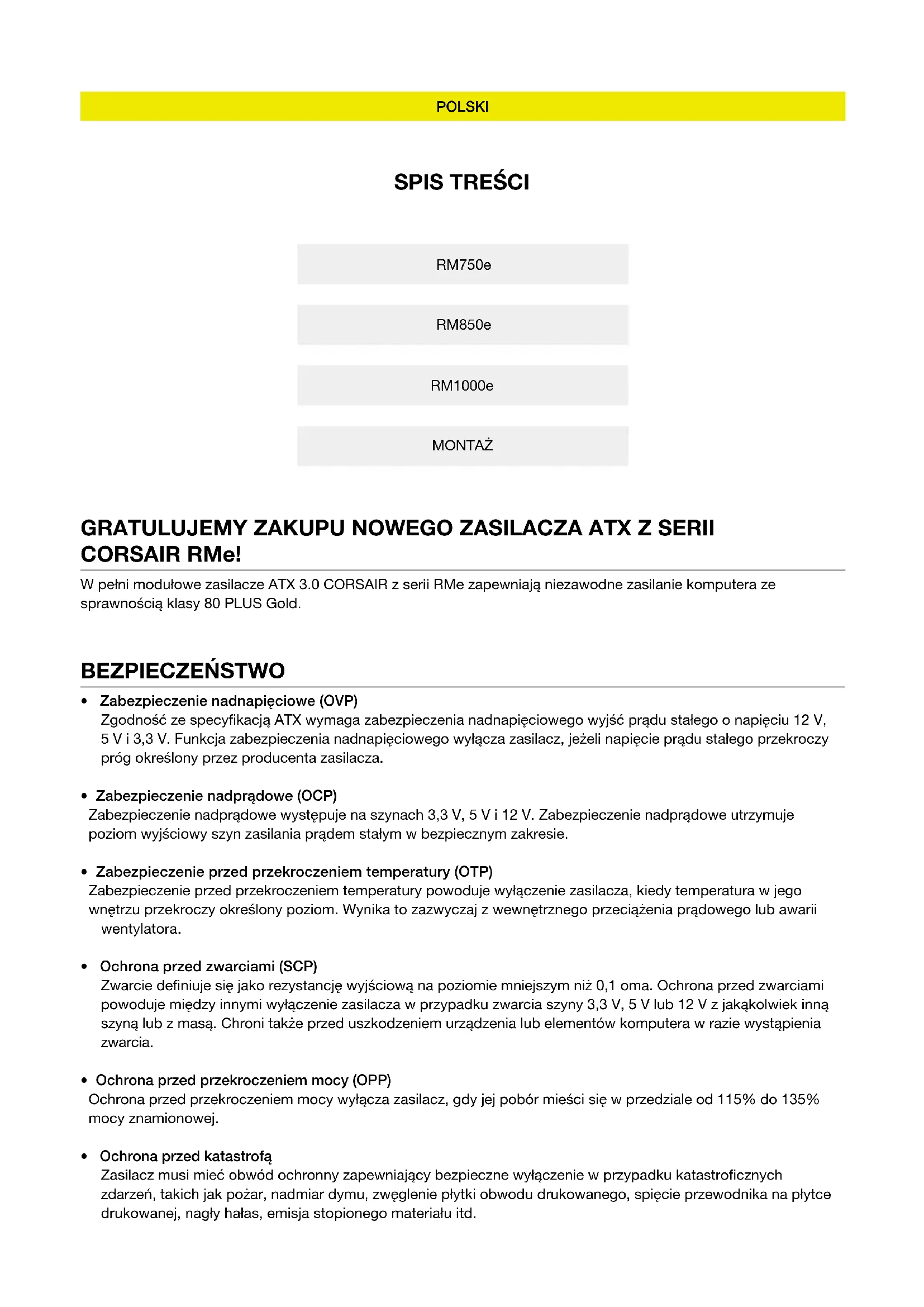

  • Zabezpieczenie nadnapięciowe (OVP) Zgodność ze specyfikacją ATX wymaga zabezpieczenia nadnapięciowego wyjść prądu stałego o napięciu 12V, 5V i 3,3V. Funkcja zabezpieczenia nadnapięciowego wyłącza zasilacz, jeżeli napięcie prądu stałego przekroczy próg określony przez producenta zasilacza.
  • Zabezpieczenie nadprądowe (OCP) Zabezpieczenie nadprądowe występuje na szynach 3,3V, 5V i 12V. Zabezpieczenie nadprądowe utrzymuje poziom wyjściowy szyn zasilania prądem stałym w bezpiecznym zakresie.
  • Zabezpieczenie przed przekroczeniem temperatury (OTP) Zabezpieczenie przed przekroczeniem temperatury powoduje wyłączenie zasilacza, kiedy temperatura w jego wnętrzu przekroczy określony poziom. Wynika to zazwyczaj z wewnętrznego przeciążenia prądowego lub awarii wentylatora.
  • Ochrona przed zwarciami (SCP) Zwarcie definiuje się jako rezystancję wyjściową na poziomie mniejszym niż 0,1 oma. Ochrona przed zwarciami powoduje między innymi wyłączenie zasilacza w przypadku zwarcia szyny 3,3V, 5V lub 12V z jakąkolwiek inną szyną lub z masą. Chroni także przed uszkodzeniem urządzenia lub elementów komputera w razie wystąpienia zwarcia.
  • Ochrona przed przekroczeniem mocy (OPP) Ochrona przed przekroczeniem mocy wyłącza zasilacz, gdy jej pobór mieści się w przedziale od 115% do 135% mocy znamionowej.
  • Ochrona przed katastrofą Zasilacz musi mieć obwód ochronny zapewniający bezpieczne wyłączenie w przypadku katastroficznych zdarzeń, takich jak pożar, nadmiar dymu, zwęglenie płytki obwodu drukowanego, spięcie przewodnika na płytce drukowanej, nagły hałas, emisja stopionego materiału itd. BEZPIECZEŃSTWO W pełni modułowe zasilacze ATX 3.0 CORSAIR z serii RMe zapewniają niezawodne zasilanie komputera ze sprawnością klasy 80 PLUS Gold. GRATULUJEMY ZAKUPU NOWEGO ZASILACZA ATX Z SERII CORSAIR RMe! RM1000e RM850e RM750e MONTAŻ1 POLSKI POLSKI KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM750e

POZIOM HAŁASU WENTYLATORA (dB) MOC WYJŚCIOWA (W) napięcie wejściowe 230V a.c.

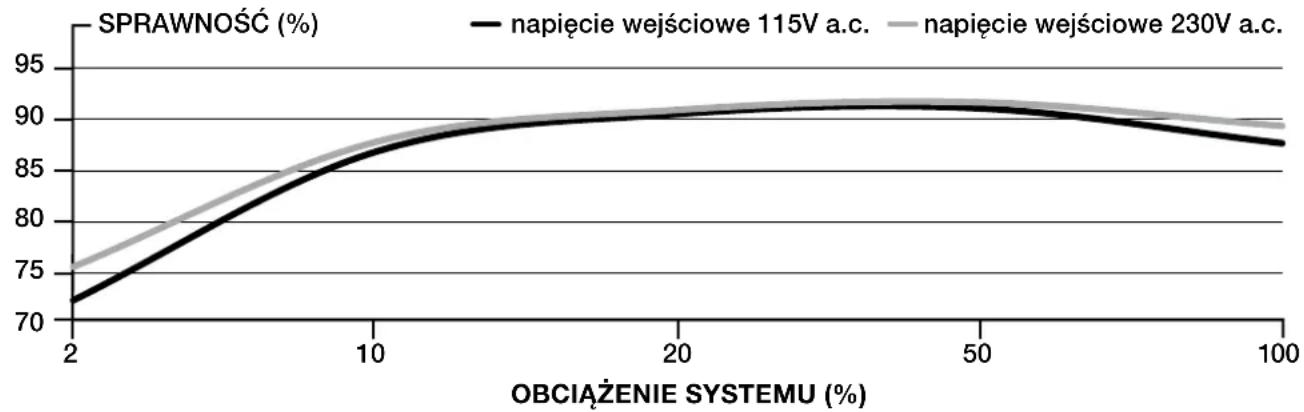

Wymiary: 140mm(dł.) x 150mm(szer.) x 86mm(wys.) Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura zinformacjami obezpieczeństwie ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE ZASILACZA RM750e2 POLSKI POLSKI KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM850e

POZIOM HAŁASU WENTYLATORA (dB) MOC WYJŚCIOWA (W) napięcie wejściowe 230V a.c.

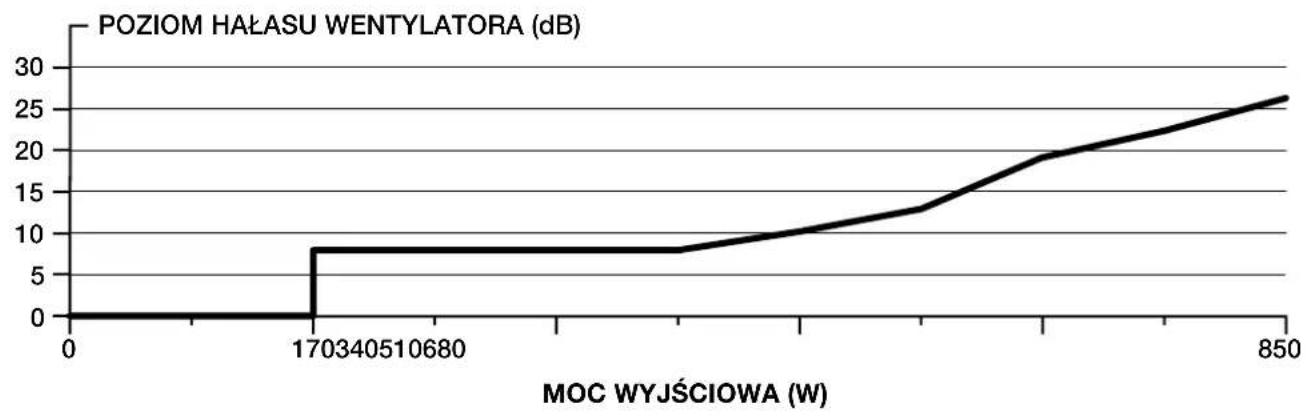

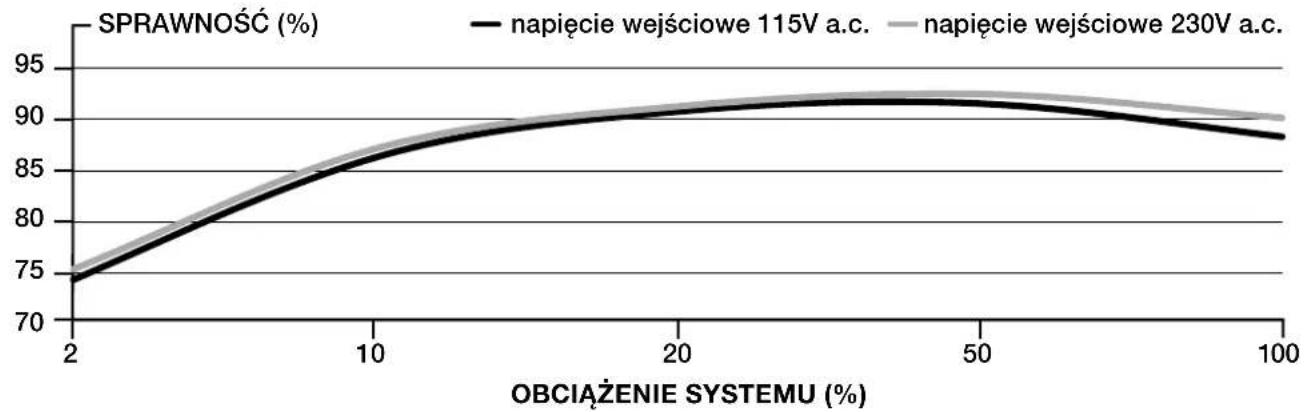

Wymiary: 140mm(dł.) x 150mm(szer.) x 86mm(wys.) Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura zinformacjami obezpieczeństwie ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE ZASILACZA RM850e3 POLSKI POLSKI KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM1000e

POZIOM HAŁASU WENTYLATORA (dB) MOC WYJŚCIOWA (W) napięcie wejściowe 230V a.c.

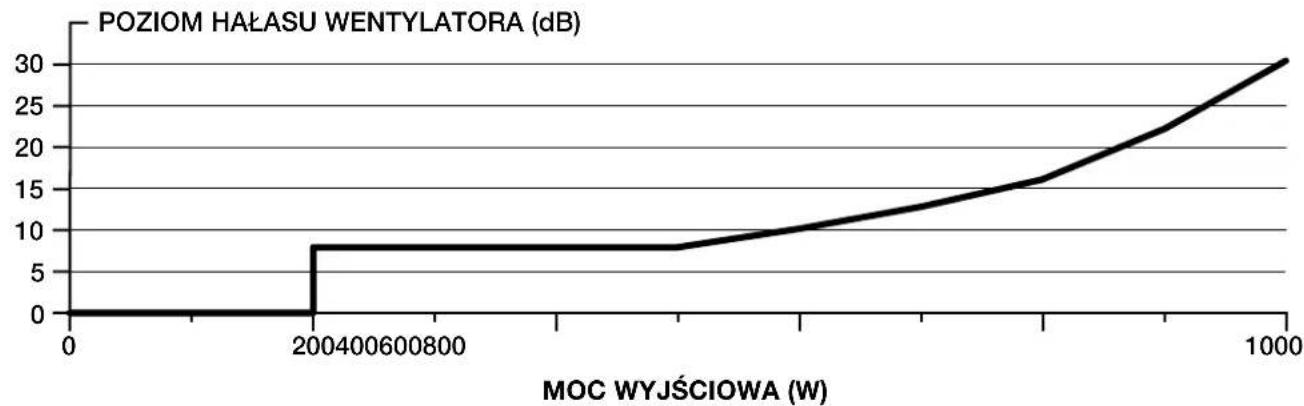

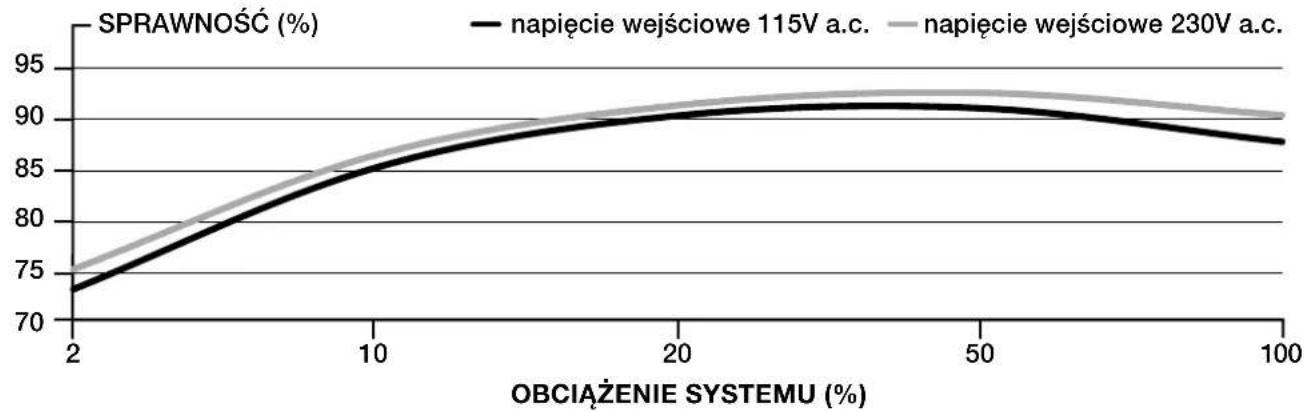

Wymiary: 140mm(dł.) x 150mm(szer.) x 86mm(wys.) Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, zestaw przewodów zasilania prądem stałym, opaski zaciskowe do przewodów, śruby montażowe, broszura zinformacjami obezpieczeństwie ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE ZASILACZA RM1000e4 POLSKI POLSKI OPIS LICZBA ZŁĄCZA ŁĄCZNA DŁUGOŚĆ 750W 850W 1000W Przewód ATX (24 styki) 610mm ± 10mm 1 1 1 Przewód EPS/ATX12V (8-stykowy) (4+4) 650mm ± 10mm 2 2 2 Przewód 12 V HPWR (12+4-pinowy) 650mm ± 10mm 1 1 1 Przewód PCIe (8-stykowy) (6+2) 750mm ± 10mm 1 1 2 Przewód PCIe (8-stykowy) (podział 6+2) 600mm ± 10mm 1 1 2 Przewód SATA (3 SATA) 700mm ± 10mm 1 1 1 Przewód SATA (4 SATA) 800mm ± 10mm 1 1 1 Przewód do urządzeń peryferyjnych (4 PATA) 750mm ± 10mm 1 1 1 INFORMACJE O PRZEWODACH ZASILACZY Z SERII CORSAIR RMe5 POLSKI POLSKI

KROK 1: DEMONTAŻ DOTYCHCZASOWEGO ZASILACZA

Ostrzeżenie! W celu zapewnienia prawidłowego działania należy używać tylko przewodów zasilania prądem stałym (DC) znajdujących się w komplecie z nowym zasilaczem, chyba że stare przewody są oryginalnym produktem CORSAIR tego samego typu. Przed użyciem dotychczasowych przewodów należy się upewnić, czy są tego samego typu. W przypadku składania nowego komputera przejdź do kroku 2.

1. Odłącz przewód zasilania AC od gniazda ściennego lub zasilacza awaryjnego UPS i od dotychczasowego

2. Odłącz wszystkie przewody zasilające z karty wideo, płyty głównej i innych urządzeń peryferyjnych.

3. Zdemontuj dotychczasowy zasilacz zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.

4. Przejdź do kroku 2.

KROK 2: MONTOWANIE NOWEGO ZASILACZA

1. Upewnij się, że kabel zasilania prądem przemiennym nie jest podłączony.

2. Zamontuj zasilacz przy użyciu śrub dodanych w zestawie — zgodnie ze wskazówkami zawartymi w instrukcji

3. Podłącz 24-stykowy przewód (ATX12V) do płyty głównej. Podłącz 8-stykowy przewód +12V (EPS12V) do płyty

głównej. a. Jeśli płyta główna ma 8-stykowe gniazdo +12V, podłącz przewód 8-stykowy bezpośrednio do płyty głównej. b. Jeśli płyta główna ma gniazdo 4-stykowe, odłącz element 4-stykowy od przewodu 8-stykowego, a następnie podłącz przygotowany w ten sposób przewód 4-stykowy bezpośrednio do płyty głównej. c. Niektóre płyty główne wymagają kombinacji 8+4 styków — użyj odpowiedniej liczby przewodów EPS12V i nie pomyl ich z przewodami PCIe.

4. Podłącz przewody urządzeń peryferyjnych, PCI-Express i SATA.

a. Podłącz przewody SATA do gniazd zasilania dysku SSD SATA lub dysku twardego. b. W razie potrzeby podłącz przewody PCI-Express do gniazd zasilania kart wideo PCI-Express. c. Podłącz przewody urządzeń peryferyjnych do elementów ze złączem 4-stykowym. d. Sprawdź, czy wszystkie przewody są dokładnie podłączone. Zachowaj pozostałe przewody z modułowego systemu okablowania na potrzeby podłączenia dodatkowych podzespołów w przyszłości.

5. Podłącz przewód zasilania AC do zasilacza i włącz zasilacz, naciskając włącznik (pozycja ON — Włączone

oznaczona jako „I”). MONTAŻ NOWEGO ZASILACZA Z SERII RMe简体中文
