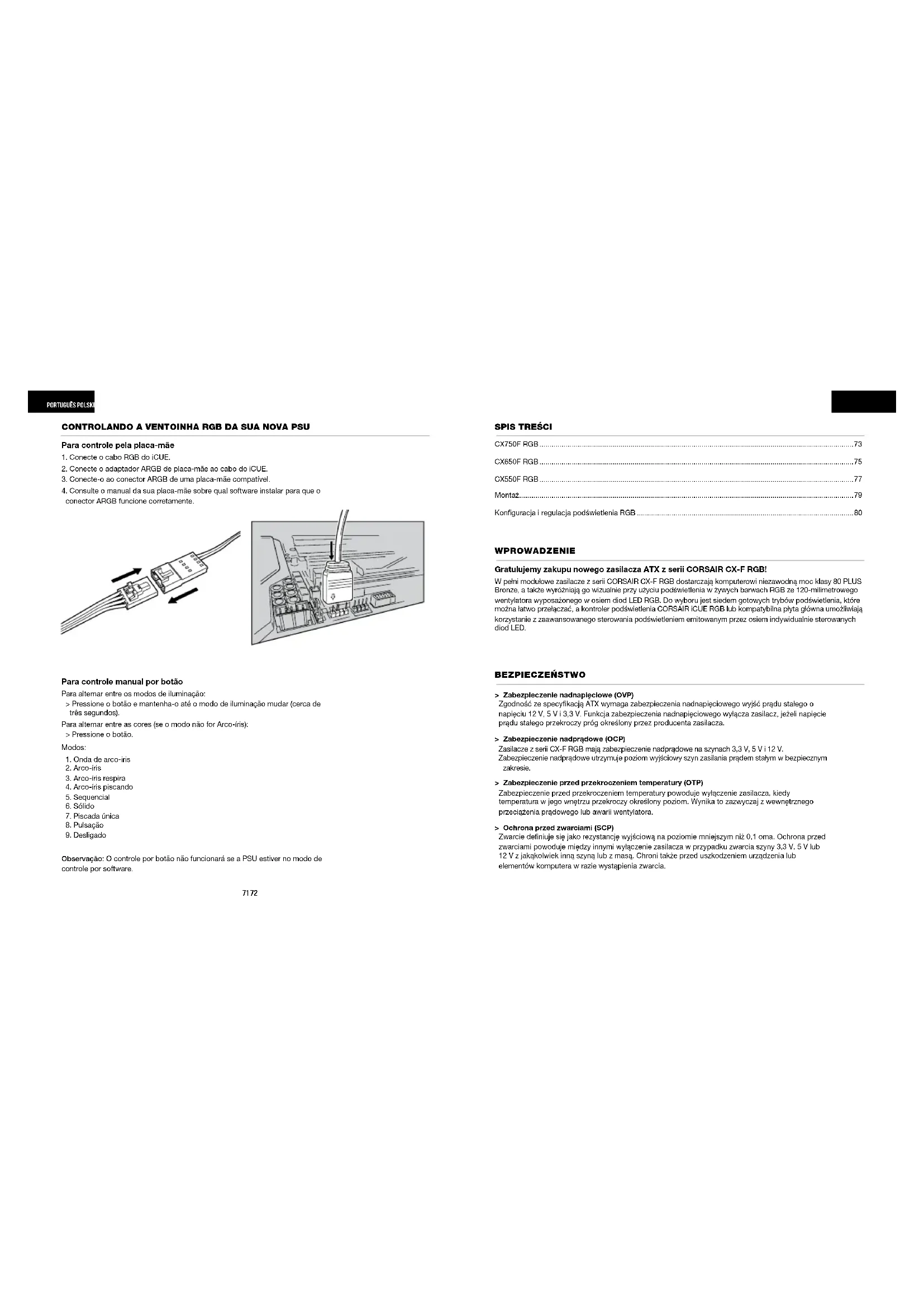

INSTRUKCJA OBSŁUGI CX750F CORSAIR

• CX750F RGB p. 73
• CX650F RGB p. 75
• CX550F RGB p. 77
• Montaż p. 79
• Konfiguracja i regulacja podświetlenia RGB BEZPIECZEŃSTWO WPROWADZENIE Gratulujemy zakupu nowego zasilacza ATX z serii CORSAIR CX-F RGB! W pełni modułowe zasilacze z serii CORSAIR CX-F RGB dostarczają komputerowi niezawodną moc klasy 80 PLUS Bronze, a także wyróżniają go wizualnie przy użyciu podświetlenia w żywych barwach RGB ze 120-milimetrowego wentylatora wyposażonego w osiem diod LED RGB. Do wyboru jest siedem gotowych trybów podświetlenia, które można łatwo przełączać, a kontroler podświetlenia CORSAIR iCUE RGB lub kompatybilna płyta główna umożliwiają korzystanie z zaawansowanego sterowania podświetleniem emitowanym przez osiem indywidualnie sterowanych diod LED. > Zabezpieczenie nadnapięciowe (OVP) Zgodność ze specyfikacją ATX wymaga zabezpieczenia nadnapięciowego wyjść prądu stałego o napięciu 12V, 5V i 3,3V. Funkcja zabezpieczenia nadnapięciowego wyłącza zasilacz, jeżeli napięcie prądu stałego przekroczy próg określony przez producenta zasilacza. > Zabezpieczenie nadprądowe (OCP) Zasilacze z serii CX-F RGB mają zabezpieczenie nadprądowe na szynach 3,3V, 5V i 12V. Zabezpieczenie nadprądowe utrzymuje poziom wyjściowy szyn zasilania prądem stałym w bezpiecznym zakresie. > Zabezpieczenie przed przekroczeniem temperatury (OTP) Zabezpieczenie przed przekroczeniem temperatury powoduje wyłączenie zasilacza, kiedy temperatura w jego wnętrzu przekroczy określony poziom. Wynika to zazwyczaj z wewnętrznego przeciążenia prądowego lub awarii wentylatora. > Ochrona przed zwarciami (SCP) Zwarcie definiuje się jako rezystancję wyjściową na poziomie mniejszym niż 0,1 oma. Ochrona przed zwarciami powoduje między innymi wyłączenie zasilacza w przypadku zwarcia szyny 3,3V, 5V lub 12V z jakąkolwiek inną szyną lub z masą. Chroni także przed uszkodzeniem urządzenia lub elementów komputera w razie wystąpienia zwarcia.73 74 p. 80

Ilość Informacje o przewodach CORSAIR CX750F RGB Łączna długość ATX 24-pinowyLiczba złączy na przewód610mm (± 10mm) Łączna liczba złączy

EPS/ATX12V 8-pinowy (4+4)Liczba złączy na przewód650mm (± 10mm) Łączna liczba złączy

PCIe 8-pinowy (6+2)Liczba złączy na przewód750mm (± 10mm) Łączna liczba złączy

SATA (4 SATA)Liczba złączy na przewód800mm (± 10mm) Łączna liczba złączy

PATA Liczba złączy na przewód750mm (± 10mm) Łączna liczba złączy

iCUE RGBLiczba złączy na przewód500mm (± 10mm) Łączna liczba złączy

iCUE RGB—ARGBLiczba złączy na przewód300mm (± 10mm) Łączna liczba złączy

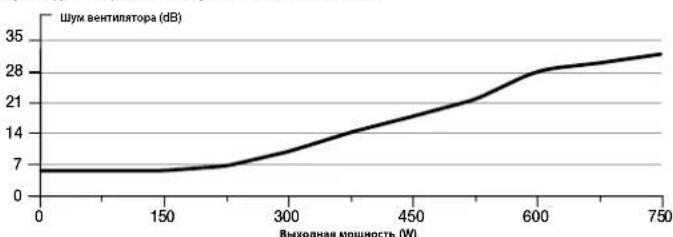

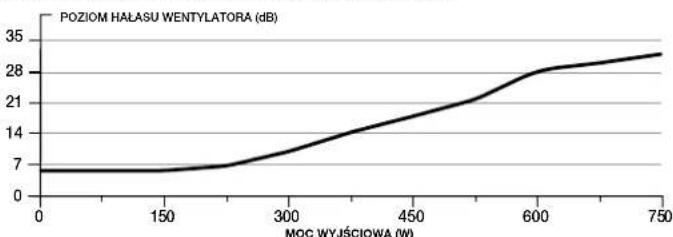

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR CX750F RGB POZIOM HAŁASU WENTYLATORA (dB)MOC WYJŚCIOWA (W) ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE CX750F Wymiary: 150mm (szer.) x 86mm (wys.) x 140mm (dł.) Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, przewody zasilania prądem stałym, śruby montażowe, ulotka z informacjami o bezpieczeństwie TABELA MOCY CORSAIR CX750F RGB MAX. ZAŁADUJ MAX. WYNIK

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR CX650F RGB POZIOM HAŁASU WENTYLATORA (dB)MOC WYJŚCIOWA (W) ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE CX650F Wymiary: 150mm (szer.) x 86mm (wys.) x 140mm (dł.) Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, przewody zasilania prądem stałym, śruby montażowe, ulotka z informacjami o bezpieczeństwie TABELA MOCY CORSAIR CX650F RGB MAX. ZAŁADUJ MAX. WYNIK

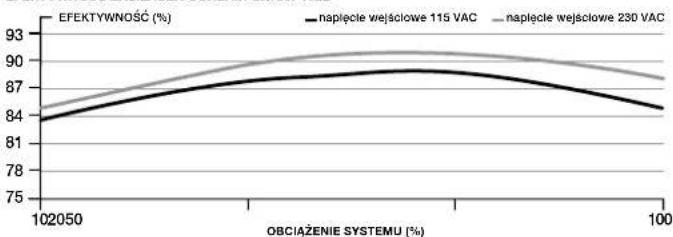

EFEKTYWNOŚĆ (%) OBCIĄŻENIE SYSTEMU (%) POLSKI Ilość Informacje o przewodach CORSAIR CX650F RGB Łączna długość ATX 24-pinowyLiczba złączy na przewód610mm (± 10mm) Łączna liczba złączy

EPS/ATX12V 8-pinowy (4+4)Liczba złączy na przewód650mm (± 10mm) Łączna liczba złączy

PCIe 8-pinowy (6+2)Liczba złączy na przewód750mm (± 10mm) Łączna liczba złączy

SATA (4 SATA)Liczba złączy na przewód800mm (± 10mm) Łączna liczba złączy

SATA (3 SATA)Liczba złączy na przewód700mm (± 10mm) Łączna liczba złączy

PATA Liczba złączy na przewód750mm (± 10mm) Łączna liczba złączy

iCUE RGBLiczba złączy na przewód500mm (± 10mm) Łączna liczba złączy

iCUE RGB—ARGBLiczba złączy na przewód300mm (± 10mm) Łączna liczba złączy 610mm500mm300mm500mm 100mm 100mm 550mm 100mm 100mm 100mm 455mm 115mm 115mm 115mm650mm600mm150mm450mm 100mm 100mm100mmnapięcie wejściowe 115VAC napięcie wejściowe 230VAC77 78 Ilość Informacje o przewodach CORSAIR CX550F RGB Łączna długość ATX 24-pinowyLiczba złączy na przewód610mm (± 10mm) Łączna liczba złączy

EPS/ATX12V 8-pinowy (4+4)Liczba złączy na przewód650mm (± 10mm) Łączna liczba złączy

PCIe 8-pinowy (6+2)Liczba złączy na przewód750mm (± 10mm) Łączna liczba złączy

SATA (4 SATA)Liczba złączy na przewód800mm (± 10mm) Łączna liczba złączy

SATA (3 SATA)Liczba złączy na przewód700mm (± 10mm) Łączna liczba złączy

PATA Liczba złączy na przewód750mm (± 10mm) Łączna liczba złączy

iCUE RGBLiczba złączy na przewód500mm (± 10mm) Łączna liczba złączy

iCUE RGB—ARGBLiczba złączy na przewód300mm (± 10mm) Łączna liczba złączy

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR CX550F RGB POZIOM HAŁASU WENTYLATORA (dB)MOC WYJŚCIOWA (W) ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE CX550F Wymiary: 150mm (szer.) x 86mm (wys.) x 140mm (dł.) Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, przewody zasilania prądem stałym, śruby montażowe, ulotka z informacjami o bezpieczeństwie TABELA MOCY CORSAIR CX550F RGB MAX. ZAŁADUJ MAX. WYNIK

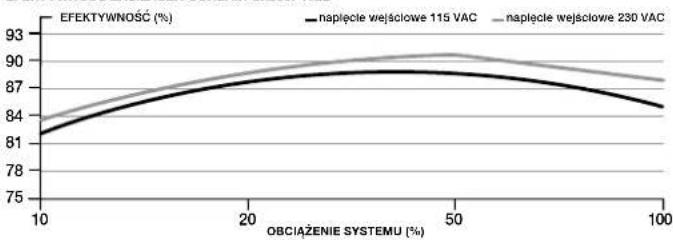

EFEKTYWNOŚĆ (%) OBCIĄŻENIE SYSTEMU (%)600mm150mm450mm 100mm 100mm100mm500mm300mmnapięcie wejściowe 115VAC napięcie wejściowe 230VAC79 80 POLSKI

STEROWANIE WENTYLATOREM RGB W NOWYM ZASILACZU

Sterowanie przy użyciu oprogramowania iCUE

1. Podłącz przewód iCUE RGB do zasilacza.

2. Podłącz drugi koniec przewodu do 6-portowego

koncentratora kompatybilnego kontrolera podświetlenia RGB CORSAIR (Commander PRO lub Lighting Node PRO).

3. Na karcie Lighting Setup (Konfiguracja

podświetlenia) wybierz pozycję SP RGB PRO / CX-F Series PSU. Uwaga: Koncentrator 6-portowy wymaga sekwencyjnego podłączania urządzeń, a wszystkie podłączone do niego wentylatory muszą być takiego samego typu, aby uniknąć problemów z podświetleniem. Pobierz iCUE pod adresem: www.corsair.com/downloads Zasilaczem CX-F można sterować przy użyciu oprogramowania CORSAIR iCUE, złącza ARGB +5V kompatybilnej płyty głównej lub ręcznie, przyciskiem RGB na zasilaczu. Uwaga: Przed podłączeniem lub odłączeniem przewodu RGB należy sprawdzić, czy komputer jest wyłączony, a przełącznik z tyłu zasilacza jest ustawiony w pozycji „wyłączone”. POLSKI

MONTAŻ NOWEGO ZASILACZA Z SERII CX-F

Krok 1: Demontaż dotychczasowego zasilacza W przypadku składania nowego komputera należy przejść do kroku 2.

1. Wyjmij przewód zasilania prądem przemiennym z gniazda ściennego lub zasilacza awaryjnego UPS

i odłącz od dotychczasowego zasilacza.

2. Odłącz wszystkie przewody zasilające z karty wideo, płyty głównej i innych urządzeń peryferyjnych.

3. Zdemontuj dotychczasowy zasilacz zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.

4. Przejdź do kroku 2.

Krok 2: Montowanie nowego zasilacza

1. Sprawdź, czy przewód zasilania prądem przemiennym nie jest podłączony.

2. Zamontuj zasilacz przy użyciu śrub dodanych w zestawie zgodnie ze wskazówkami zawartymi w

instrukcji obsługi obudowy.

3. Podłącz 24-pinowy przewód (ATX) do płyty głównej. Podłącz 8-pinowy przewód +12V (EPS12V) do

płyty głównej. a. Jeśli płyta główna ma 8-pinowe gniazdo +12V, podłącz przewód 8-pinowy bezpośrednio do płyty głównej. b. Jeśli płyta główna ma gniazdo 4-pinowe, odłącz element 4-pinowy od przewodu 8-pinowego, a następnie podłącz przygotowany w ten sposób przewód 4-pinowy bezpośrednio do płyty głównej. c. Niektóre płyty główne wymagają kombinacji 8+4 pinów — użyj odpowiedniej liczby przewodów EPS12V i nie pomyl ich z przewodami PCIe.

4. Podłącz przewody urządzeń peryferyjnych oraz przewody PCI-Express i SATA.

a. Podłącz przewody SATA do gniazd zasilania dysku SSD SATA lub dysku twardego. b. W razie potrzeby podłącz przewody PCI-Express do gniazd zasilania kart wideo PCI-Express. c. Podłącz przewody urządzeń peryferyjnych do elementów ze złączem 4-pinowym. d. Sprawdź, czy wszystkie kable są dokładnie podłączone. Zachowaj pozostałe przewody z modułowego systemu okablowania na potrzeby podłączenia dodatkowych podzespołów w przyszłości.

5. Podłącz przewód zasilania prądem przemiennym do zasilacza i włącz zasilacz, naciskając włącznik

(pozycja ON—Włączone oznaczona jako „I”).81 82 POLSKI PУССКИЙ

STEROWANIE WENTYLATOREM RGB W NOWYM ZASILACZU

Sterowanie przy użyciu płyty głównej

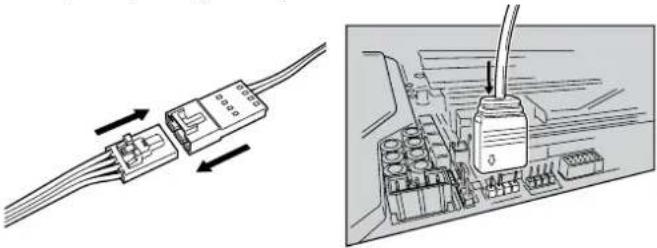

1. Podłącz przewód iCUE RGB.

2. Podłącz adapter ARGB płyty głównej do przewodu iCUE.

3. Połącz ze złączem ARGB na kompatybilnej płycie głównej.

4. Sprawdź w instrukcji płyty głównej, które oprogramowanie należy zainstalować

w celu zapewnienia prawidłowego działania złącza ARGB. Ręczne sterowanie przyciskiem Przełączanie trybów podświetlenia: > Naciśnij i przytrzymaj przycisk, aż zmieni się tryb podświetlenia (przez około trzy sekundy). Przełączanie kolorów (jeżeli tryb jest inny niż Rainbow): > Naciśnij krótko przycisk. Tryby:

4. Tęczowe mrugnięcie

7. Pojedyncze mrugnięcie

Uwaga: Sterowanie przyciskiem nie będzie działać, jeżeli zasilacz będzie w trybie sterowania programowego.
