CX750F - 电源 CORSAIR - 免费用户手册

产品类型	电脑电源
品牌	海盗船
型号	CX750F
尺寸 (长 x 宽 x 高)	140 x 150 x 86 mm
重量	约 2.5 kg
总功率	750 W
效率	80 PLUS 铜牌
输入电压 (AC)	100-240 V
输入频率	47-63 Hz
输入电流	10-5 A
+12 V 输出	62.5 A (750 W)
+5 V 输出	20 A
+3.3 V 输出	20 A
-12 V 输出	0.3 A
+5Vsb 输出	3 A
布线类型	全模组
风扇	120 mm RGB 带 8 个 LED
内置保护	OVP, OCP, OTP, SCP
主要接口	1个 ATX 24 针, 2个 EPS/ATX12V 8 针 (4+4), 4个 PCIe 8 针 (6+2), 8个 SATA, 4个 PATA
RGB 控制	iCUE, ARGB 主板, 手动按钮
包装内容	电源本体, 电源线, 直流线缆, 安装螺丝, 安全说明书
维护与清洁	清洁前拔掉电源，使用干布，请勿打开外壳
安全	遵守 OVP/OCP/OTP/SCP 保护，避免受潮
可维修性	用户不可自行维修，请联系海盗船支持

常见问题 - CX750F CORSAIR

如何安装海盗船 CX750F 电源？

拔掉旧电源，用附带的螺丝将 CX750F 固定在机箱内，然后连接模组线缆：ATX 24 针至主板，EPS 12V (4+4) 至 CPU，PCIe (6+2) 至显卡，SATA 至硬盘，PATA 至旧设备。连接电源线并将开关拨到 I 位置。

如何控制风扇的 RGB 灯光？

三种方法：1) 通过 iCUE 软件，将 iCUE RGB 线缆连接到兼容的海盗船 RGB 集线器。2) 通过主板，使用附带的 ARGB 适配器。3) 手动按下电源上的按钮：长按 3 秒切换模式，短按切换颜色（彩虹模式除外）。

CX750F 的最大功率是多少？

总功率为 750 W。+12 V 轨输出高达 62.5 A（750 W），+5 V 和 +3.3 V 轨各输出 20 A（合计 130 W）。

CX750F 是否兼容 4 针 CPU 接口的主板？

是的，EPS/ATX12V 线缆是 4+4 针 连接器：可以拆下一部分获得 4 针连接器，兼容旧主板。

内置了哪些保护功能？

CX750F 内置：OVP（过压保护）、OCP（过流保护）、OTP（过热保护）和 SCP（短路保护）。

CX750F 能否与 UPS 一起使用？

可以，电源的输入电压范围为 100-240 V AC，频率为 47-63 Hz，兼容大多数 UPS。请确保 UPS 的功率足够。

如何清洁电源？

拔掉电源线并等待几分钟。使用干布或压缩空气罐清除格栅上的灰尘。切勿打开外壳：内部包含高压组件。

RGB iCUE 线缆是灯光所必需的吗？

不是，您可以通过电源上的按钮手动控制，或将 ARGB 适配器连接到兼容主板。iCUE 线缆仅用于通过海盗船 iCUE 软件控制。

线缆长度是多少？

近似长度：ATX 24 针 610 mm，EPS 12V 650 mm，PCIe 750 mm，SATA 最长 800 mm（取决于连接器数量），PATA 750 mm，iCUE RGB 线缆 530 mm。

在哪里可以找到 iCUE 软件和更新？

从海盗船官网下载 iCUE：www.corsair.com/downloads。请确保使用最新版本以获得与 CX750F 的最佳兼容性。

用户手册 CX750F CORSAIR

（1）140×（2），68×（，）150：

y

CORSAIR CX750F RGB

2023	RPSO135	3.3V 20A		130W
2024	CP-9020218/CP-9020227	5V 20A
2025	240V-100	12V 62.5A	750W
2026	10A-5A	-12V	0.3A	3.6W
2027	63Hz-47	+5Vsb	3A	15W
750W

9394

（1）140×（2），68×（，）150：

y 100

CORSAIR CX650F RGB

（1）140×（2），68×（，）150：

y

CORSAIR CX550F RGB

g	RPSO133	+3.3V	20A	120W
g	CP-9020216/CP-9020225 +5V		20A
d	240V-100	+12V	45.8A	549.6W
d	10A-5A -12V		0.3A	3.6W
s	63Hz-47	+5Vsb	3A	15W
560W

CORSAIR CX550F RGB 1234567890000000000000000000000000000000000000000000000000000

W

感谢您购买新推出的CORSAIR CX-F RGB Series ATX电源！

CORSAIR CX-F RGB Series 全模块电源可为您的系统提供可靠的 80 PLUS Bronze 高效能耗，同时还可以通过120mm RGB 风扇上的八颗RGB LED 提供动态可控照明。可轻松地在七种预设灯光模式中进行循环，也可以连接至CORSAIR CUE RGB 照明控制器或兼容的主板，实现对八颗独立可寻址LED 的高级灯光控制。

安全和保护

过压保护(OVP)
根据AIX电路规范，需要对12V、5V和3.3V直流输出提供过压保护。当直流输出超过设定水平(由PSU制造商确定)时，OVP会关闭PSU。
过流保护(OCP)
CX-FRGB Series 计时 3.3V、5V 和 12V 电压轨提供 OCP 功能。OCP 可确保直流电压轴的输出保持在安工作电流流图内。
高温保护(OTP)
OTP可确保当内部温度达到设定值时，PSU会关闭。这通常是由于内部电流过载或风扇故障引起的。
短路保护(SCP)
短路是指小于0.1欧姆的任何输出阻抗。与其他一些功能一样，SCP可确保当3.3V、5V和12V电压时与任何其他电压之间出现短路或者出现接地短路时，PSU会关闭。SCP还可确保出现短路时不会损坏PSU或电能组件。

简体中文

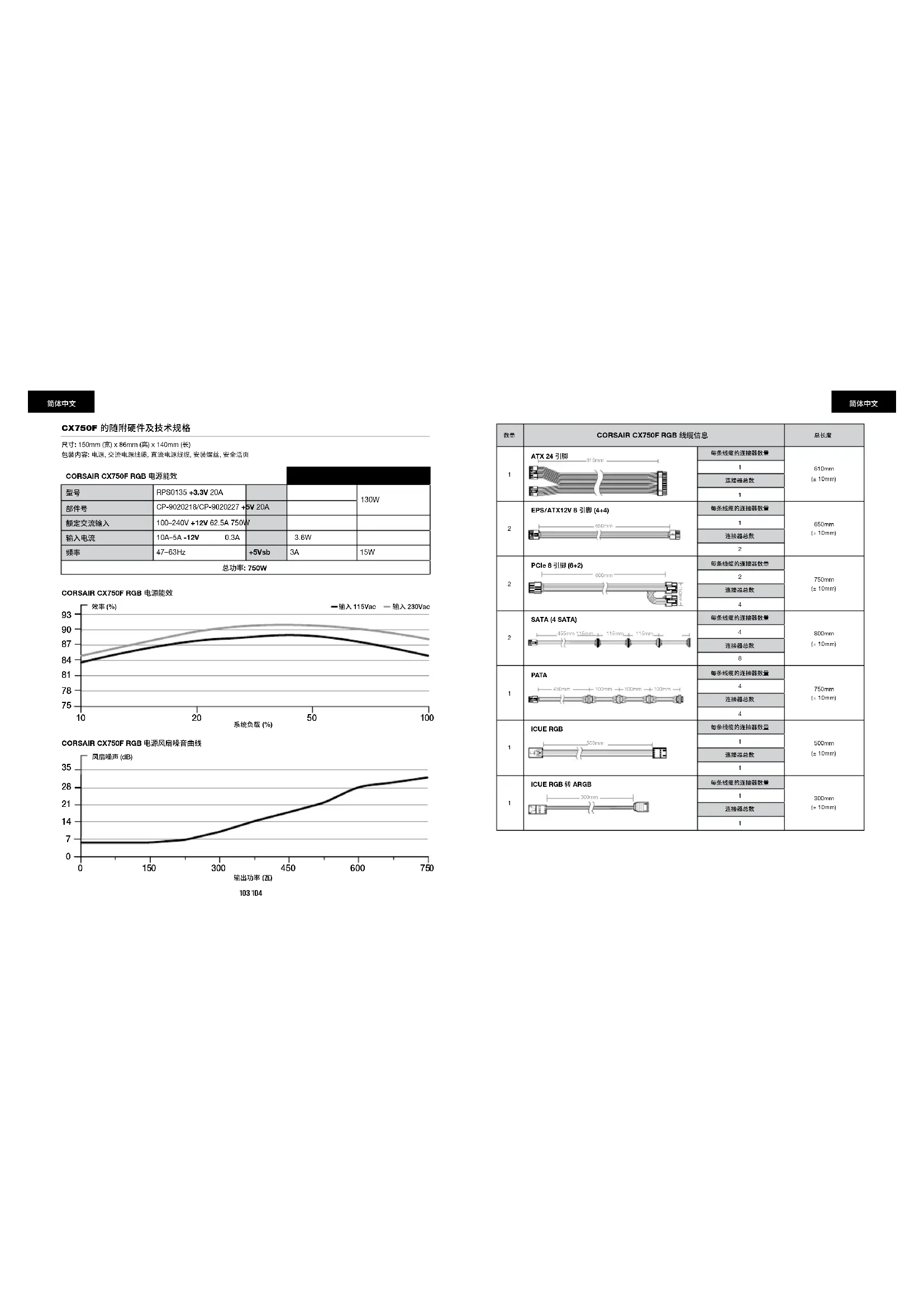

CX750F的随附硬件及技术规格

尺寸：150mm（高）×86mm（高）×140mm（长）
包装内容：电源、交流电源线缆，直流电源线缆、安装螺丝，安全活页

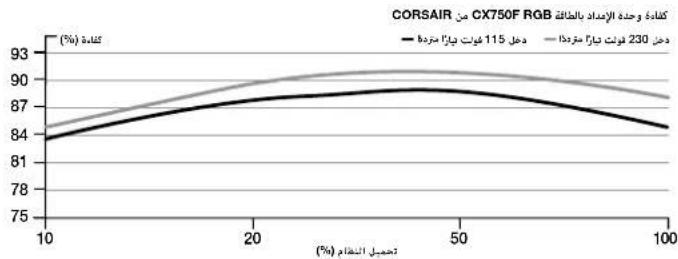

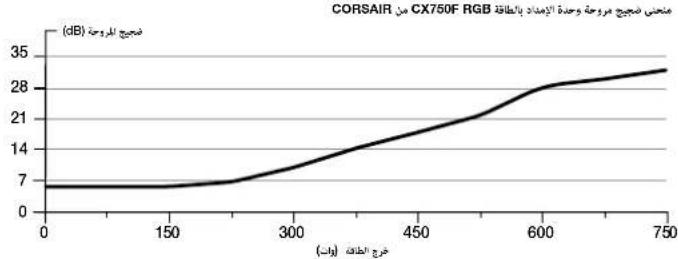

CORSAIR CX750F RGB 电源能效
型号	RPS0135 +3.3V 20A			130W
部件号	CP-9020218/CP-902027+5V 20A
额定交流输入	100-240V +12V 62.5A 750W
输入电流	10A-5A -12V 0.3A		3.6W
频率	47-63Hz	+5Vsb	3A	15W
总功率: 750W

筒体中文

数量	CORSAIR CX750F RGB 线缆信息		总长度
1	ATX 24 引脚510mm	每条线缆的连接器数量	610mm(±10mm)
		1
		连接器总数
		1
2	EPS/ATX12V 8 引脚(4+4)60.0mm	每条线缆的连接器数量	650mm(±10mm)
		1
		连接器总数
		2
2	PCIe 8 引脚(6+2)60.0mm	每条线缆的连接器数量	750mm(±10mm)
		2
		连接器总数
		4
2	SATA (4 SATA)450mm 120mm 115mm 115mm	每条线缆的连接器数量	600mm(±10mm)
		4
		连接器总数
		3
1	PATA450mm 100mm 100mm 100mm	每条线缆的连接器数量	750mm(±10mm)
		4
		连接器总数
		4
1	iCUE RGB500mm	每条线缆的连接器数量	520mm(±10mm)
		1
		连接器总数
		1
1	iCUE RGB 转 ARGB300mm	每条线缆的连接器数量	320mm(±10mm)
		1
		连接器总数
		1

简体中文

CX650F的随附硬件及技术规格

尺寸：150mm（宽）×86mm（高）×140mm（长）
包装内容：电源、交流电源线缆，直流电源线缆、安装螺丝，安全活页

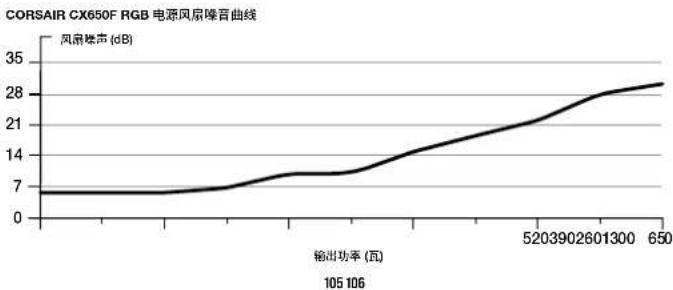

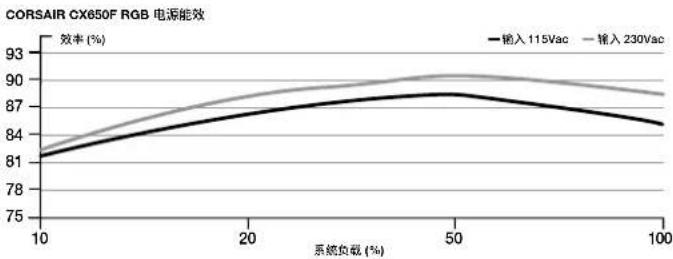

CORSAIR CX650F RGB电源能效
型号	RPS0134+3.3V 20A			130W
部件号	CP-9020217/CP-9020226+5V 20A
额定交流输入	100-240V +12V 54A 648W
输入电流	10A-5A -12V 0.3A	3.6W
频率	47-63Hz	+5Vsb	3A	15W
总功率: 650W

简体中文

数量	CORSAIR CX650F RGB 线缆信息		总长度
1	ATX 24 引脚 510mm	每条线缆的连接器数量	610mm(±10mm)
		1
		连接器总数
		1
2	EPS/ATX12V 8 引脚 (4+4)	每条线缆的连接器数量	650mm(±10mm)
		1
		连接器总数
		2
2	PCIe 8 引脚 (6+2)	每条线缆的连接器数量	750mm(±10mm)
		2
		连接器总数
		4
3	SATA (4 SATA)	每条线缆的连接器数量	800mm(±10mm)
		4
		连接器总数
		4
4	SATA (3 SATA)	每条线缆的连接器数量	730mm(±10mm)
		3
		连接器总数
		3
5	PATA	每条线缆的连接器数量	750mm(±10mm)
		4
		连接器总数
		4
6	ICUE RGB	每条线缆的连接器数量	500mm(±10mm)
		1
		连接器总数
		1
7	ICUE RGB 转 ARGB	每条线缆的连接器数量	520mm(±10mm)
		1
		连接器总数
		1

简体中文

CX550F的随附硬件及技术规格

尺寸：150mm（高）×66mm（高）×140mm（长）
包装内容：电源、交流电源线缆，直流电源线缆、安装螺丝，安全活页

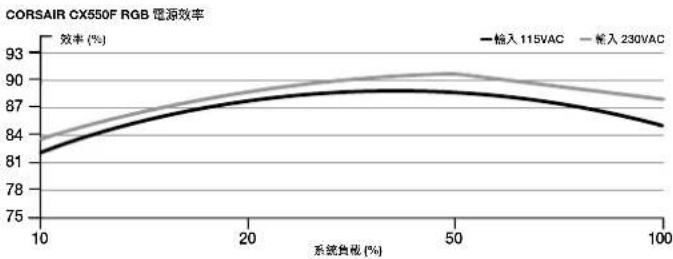

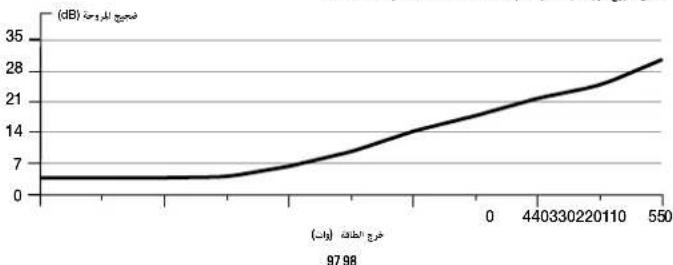

CORSAIR CX550F RGB 电源能效
型号	RPS0133 +3.3V 20A			120W
部件号	CP-9020216/CP-9020225	+5V 20A
额定交流输入	100-240V	+12V	45.8A	549.6W
输入电流	10A-5A	-12V 0.3A	3.6W
频率	47-63Hz	+5Vsb	3A	15W
总功率: 550W

简体中文

数量	CORSAIR CX550F RGB 线缆信息		总长度
1	ATX 24 引脚 510mm	每条线缆的连接器数量	610mm(±10mm)
		1
		连接器总数
		1
1	EPS/ATX12V 8 引脚 (4+4)	每条线缆的连接器数量	650mm(±10mm)
		1
		连接器总数
		1
1	PCIe 8 引脚 (6+2)	每条线缆内连接器数量	750mm(±10mm)
		2
		连接器总数
		2
1	SATA (4 SATA)	每条线缆内连接器数量	800mm(±10mm)
		4
		连接器总数
		4
1	SATA (3 SATA)	每条线缆内连接器数量	730mm(±10mm)
		3
		连接器总数
		3
1	PATA	每条线缆的连接器数量	750mm(±10mm)
		4
		连接器总数
		4
1	ICUE RGB	每条线缆内连接器数量	500mm(±10mm)
		1
		连接器总数
		1
1	ICUE RGB 转 ARGB	每条线缆的连接器数量	520mm(±10mm)
		1
		连接器总数
		1

简体中文

安装全新的CX-F SERIES电源

步骤1：拆卸现有的PSU

如果您要装配新系统，请到步骤2。
1.从墙上插座或UPS以及现有的电源接掉交流电源续
2.拔掉显卡、主板以及所有其他外围设备的所有电源线。
3.按照机箱手册的指示进行操作，并拆下现有PSU。
4.继续执行步骤2。

步骤2：安装新电源

1.确保电源的交流电源线未连接。
2.按照机箱手册的指示进行操作，并使用提供的螺丝安装电源。
3.将24引脚（ATX）线缆连接到主板。将八引脚+12V（EPS12V）线缆连接到主板

a.如果主板带有八引脚+12V插座，将八引脚线缆直接连接到主板。
b. 如果主板带有四引脚插座,从八引脚续缘上拆下四引脚线缆,然后将拆下的四引制线缆直接插入到主板。
c.某些主板需要8引脚和4引脚混合线缆，请尽可能多地使用EPS12线缆，请勿将它们误认为是PCIe线缆。

4.连接外围线缆、PCI-Express线缆和SATA线缆。

b.将PCI-Express线缆连接到PCI-Express显卡的电源插座（如果需要）。
c.将外围线缆连接到需要4引脚连接器的所有外围设备。
d. 确保所有线缆均连接稳妥。务必保留任何未使用的模块化线缆，以便日后加装组件时使用。

5.将交流电源线连接到电源，并通过将开关拨到“开”位置（标有“T”字样）打开电源

控制新PSU中的RGB风扇

CX-F能够通过兼容的主板+5VARG接口，接受CORSAIRICUE软件的控制，也可以使用PSU上的RGB拨钮进行手动控制。

注意：连接或断开RGB线缆前，请确保您的电脑已关闭，并且PSU背面的电话开关为“关”位置。

通过ICUE进行控制

1.将ICUERGB线续插入PSU。
2. 将线缆的另一端插入美容的CORSAIR RGB灯光控制器(Commander PRO或Lighting Node PRO)的6脚口RGB集线器。
3.在LightingSetup（灯光设置）选项卡中选择SPRGBPRO/CX-FSeriesPSU。

注意：8端口RGB集线路需要将设备按顺序插入，所有接入集线路的风扇必须为同一型号，否则您可能会遇到灯光问题。

ICUE下载地址：

1.插入ICUERGB线缆

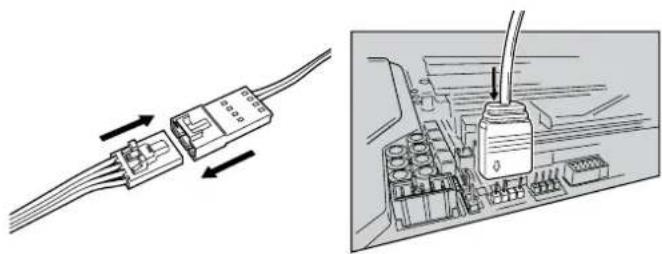

2.将ARGB主板转接器插入ICUE线缆。
3.然后插入兼容主板上的ARGB接头
4.有关ARGB接头正常工作需要安装的软件，请查看主板说明书。

通过手动的按钮方式进行控制

在不同的灯光模式中循环

按住按钮直到灯光模式变化（大约三秒钟）。

在不同的颜色间循环(如果不是彩虹模式)

按钮

模式：

1. 关闭
   2.彩虹
2. 彩虹呼吸
3. 彩虹闪烁
4. 顺序的
   6.马体
   7.关闭
   9.脉冲
5. 关注

注意：如果PSU为软件控制模式，按钮控制将不起作用。

目錄

CX750F RGB 113

CX650F RGB 115

CX550F RGB 117

RGB设定和控制 120

介紹

恭喜购贝新的CORSAIRCX-FRGB系列ATX電源！

CORSAIR CX-F RGB 系列完全深耕化的电源供应器向系统提供可靠的 80 PLUS Bronze 有效魅力，还荣获具有八个 RGB LED 的 120mm RGB 面显提供明亮的可自行照明。可延续七颗预设照明模拟超暗玻璃，或连接至 CORSAIR CUE RGB 影响控制器或相容的主模板，连接八個可分别监测的 LED 酷牌超暗照明接口。

安全和防護

避震壓防護(OVP)
需要熔合 12V - 5V 和 3.3V 流直流输出的绕组屏蔽，才能焊接 ATX 线圈。若直流输出端由PSU制造商决定的设定级座，OVP可崩断PSU。
运营流防菌(OCP)
CX-FRGB系列的特色是3.3V-5V和12V轨道上的OCP。OCP可确保直流毫厘型轨道输出保持在安全的操作限制内。
烟温防爆(OTP)
OTP可確保PSU將會在內部溫度達到設定點時關閉。這通常是內部電流過載或風扇故障的結果。
短路防護(SCP)

短路定义简小於0.1欧姆的任何输出阻抗。其中，若3.2V、5V和12V起始对任何其他短路或接地有短路情况，SCP可确保PSU圈闭。他也能接在短路时；装置或电脑元件不会有任何损坏。

紫薇中文

CX750F随附硬塑和规格

尺寸：150mm（高）×86mm（高）×140mm（长）
包装内容：电源，交流电源缘，直流电源缘，安装缘，安全手册

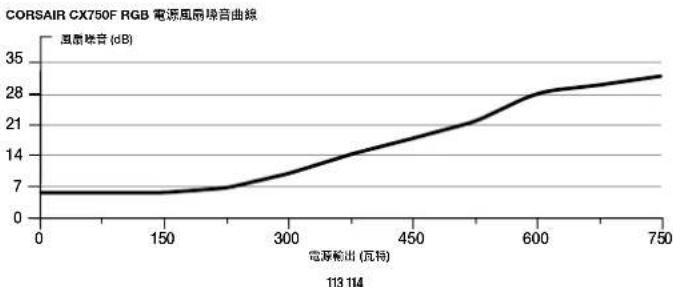

CORSAIR CX750F RGB 電源表
模型	RPS0135 +3.3V 20A			130W
零件式	CP-9020218/CP-9020227 +5V 20A
交流输入额定值	100-240V +12V 62.5A		750W
输入电流	10A-5A	-12V	0.3A	3.6W
频率	47-63Hz	+5Vsb	3A	15W
稳功率: 750W

紧随中文

尺寸：150mm（高）×86mm（高）×140mm（长）
包装内容：电源，交流电源缘，直流电源缘，安装缘，安全手册

CORSAIR CX850F RGB 電源表
模型	RPS0134 +3.3V 20A			130W
零件式	CP-9020217/CP-9020226+5V 20A
交流输入额定值	100-240V +12V 54A 648W
输入电流	10A-5A -12V 0.3A		3.6W
频率	47-63Hz	+5Vsb	3A	15W
稳功率: 650W

紧中文

数量	CORSAIR CX650F RGB 摇滚资讯		排长
1	ATX 24 接管 510mm	每块缠绕的接盘	610mm (±10mm)
		1
		接线端数
		1
2	EPS/ATX12V 8 接口 (4+4) 0.0mm	每块缠绕的接盘	650mm (±10mm)
		1
		接线端数
		2
2	PCIe 8 接口 (6+2) 900mm	每块缠绕的接盘	750mm (±10mm)
		2
		接线端数
		4
3	SATA (4 SATA) 456mm 15mm 115mm	每块缠绕的接盘	800mm (±10mm)
		4
		接线端数
		4
3	SATA (3 SATA) 500mm 100mm 100mm	每块缠绕的接盘	730mm (±10mm)
		3
		接线端数
		3
3	PATA 400mm 100mm 100mm	每块缠绕的接盘	750mm (±10mm)
		4
		接线端数
		4
3	ICUE RGB 500mm	每块缠绕的接盘	500mm (±10mm)
		1
		接线端数
		1
3	ICUE RGB 至 ARGB 300mm	每块缠绕的接盘	530mm (±10mm)
		1
		接线端数
		1

紫薇中文

CX550F 隧附硬體和規格

尺寸：150mm（高）×86mm（高）×140mm（长）
包装内容：电源，交流电源缘，直流电源缘，安装缘，安全手册

CORSAIR CX550F RGB 電源表
模型	RPS0133	+3.3V	20A	120W
零件式	CP-9020216/CP-9020225	+5V 20A
交流输入额定值	100-240V	+12V	45.8A	549.6W
输入电流	10A-5A	+12V 0.3A	3.6W
频率	47-63Hz	+5Vsb	3A	15W
线功率:550W

紧中文

若您正在建银行的系统，請求至少2
1. 循轉絃插座或UPS以及從現有的電源拔下交流電源線。
2.從視報卡、主機板和所有其他周報設備拔下所有電源線。
3.遵照機箱手冊中的指示並解除安装現有的PSU。
4.继续进行步骤2。

步驟2：安裝新的電源

1. 唯未继接源的交流源缘
   2.遵照機箱手册中的指示并使用随附的螺紋安裝電源。
   3.将24接ATX）缘接至主楼板，将八接+12V（EPS12V）源连接至主机板。

a. 若主機板具有八接腳+12V插座，請將八接腳線直接連接至主機板
b.若主機板具有四接部插座，請從八接部線拆下四接部，然後將此四接部線直接插入主機板
c.有些主板板需要混合8+4接，请使用必要数量的EPS12V澳，且请勿误为PCI条

4.建接度建设缴编PC-Express和SATA

8.将SATA端接连接至SATA350或硬盘的电源插座。
b.如有需要，请将PCI-Express源链接至PCI-Express视讯卡的电源插座。
c. 將周邊設備報總連接至需要4接頭接頭的任何周邊設備。
d.唯認牢固建接所有藻。務必保存任何未使用的模組化藻，以供未來增補元件使用。

5.將交流電源線連接至電源，並將開關推到開關位置（以「」為用，以開關。

在新的PSU中控制RGB风扇

CX-F能触摸玻璃框容主锁板的+5VARGB接线或手动使用PSU上的RGB按钮，受到CORSAIR的ICUE软键的控制。

注意：遭方或拔下RG复位之前，请确保接通三圈插，且PSU方向的常断高频切换到“隔断”位置。

對於ICUE控制

1. 將 ICUE RGB 愿缘插入 PSU。
2. 結構類另一種插入內容的CORSAIR RGB預測控制器(Commander PRO或Lighting Node PRO)6連接增RGB中心。
   3.在照明设定索引爆破中爆炸SP RGB PRO /CX-F系列PSU。

注意：8.接线中心需要依序插入索引，且插入中心的所有风扇必須屬於相同類型，否則您可能會受到照問問題。

下载ICUE的位置：

1. 插入ICUE RGB调色
   2.將ARGB主機板轉接器連接至ICUE線。
   3.在相容的主機板上插入ARGB接頭：
   4.參同主機板的手冊：瞭解要為ARGB接頭安裝個軟驅，才能正常運作。

對於手動、按紐控制

若要请现照明做式：

按住按钮：直到照明模式变更为止（大约三秒）。

若要估减值色彩（若模式不足彩虹）

短按按钮。

模式：

1. 彩虹波
2. 3
3. 彩虹呼吸
4. 彩虹网媒
   5.归序的
   6
5. 明月明
   015年
6. 原因
7. 1

注意：若PSU處於軟體控制模式，則按組控制無法運作。
