用户手册 CX650F CORSAIR

感谢您购买新推出的 CORSAIR CX-F RGB Series ATX 电源! CORSAIR CX-F RGB Series 全模块电源可为您的系统提供可靠的 80 PLUS Bronze 高效能耗，同时还可以通过 120mm RGB 风扇上的八颗 RGB LED 灯提供动态可定制灯光。可轻松地在七种预设灯光模式中进行循环，也可以连接 至 CORSAIR iCUE RGB 照明控制器或兼容的主板，实现对八颗独立可寻址 LED 灯的高级灯光控制。 > 过压保护 (OVP)

根据 ATX 电源规范，需要对 12V、 5V 和 3.3V 直流输出提供过压保护。 当直流输出超过设定水平

(由 PSU 制造商确定) 时 ， OVP 会关闭 PSU。

> 过流保护 (OCP) CX-F RGB Series 针对 3.3V、5V 和 12V 电压轨提供 OCP 功 能 。 OCP 可确保直流电压轨的输出保持在安

> 高温保护 (OTP) OTP 可确保当内部温度达到设定值时，PSU 会关闭。 这通常是由于内部电流过载或风扇故障引起的。 > 短路保护 (SCP)

短路是指小于 0.1 欧姆的任何输出阻抗。与其他一些功能一样， SCP 可确保当 3.3V、 5V 和 12V 电压轨与

任何其他电压轨之间出现短路或者出现接地短路时， PSU 会关闭。 SCP 还可确保出现短路时不会损坏 PSU 或电脑组件。103 104

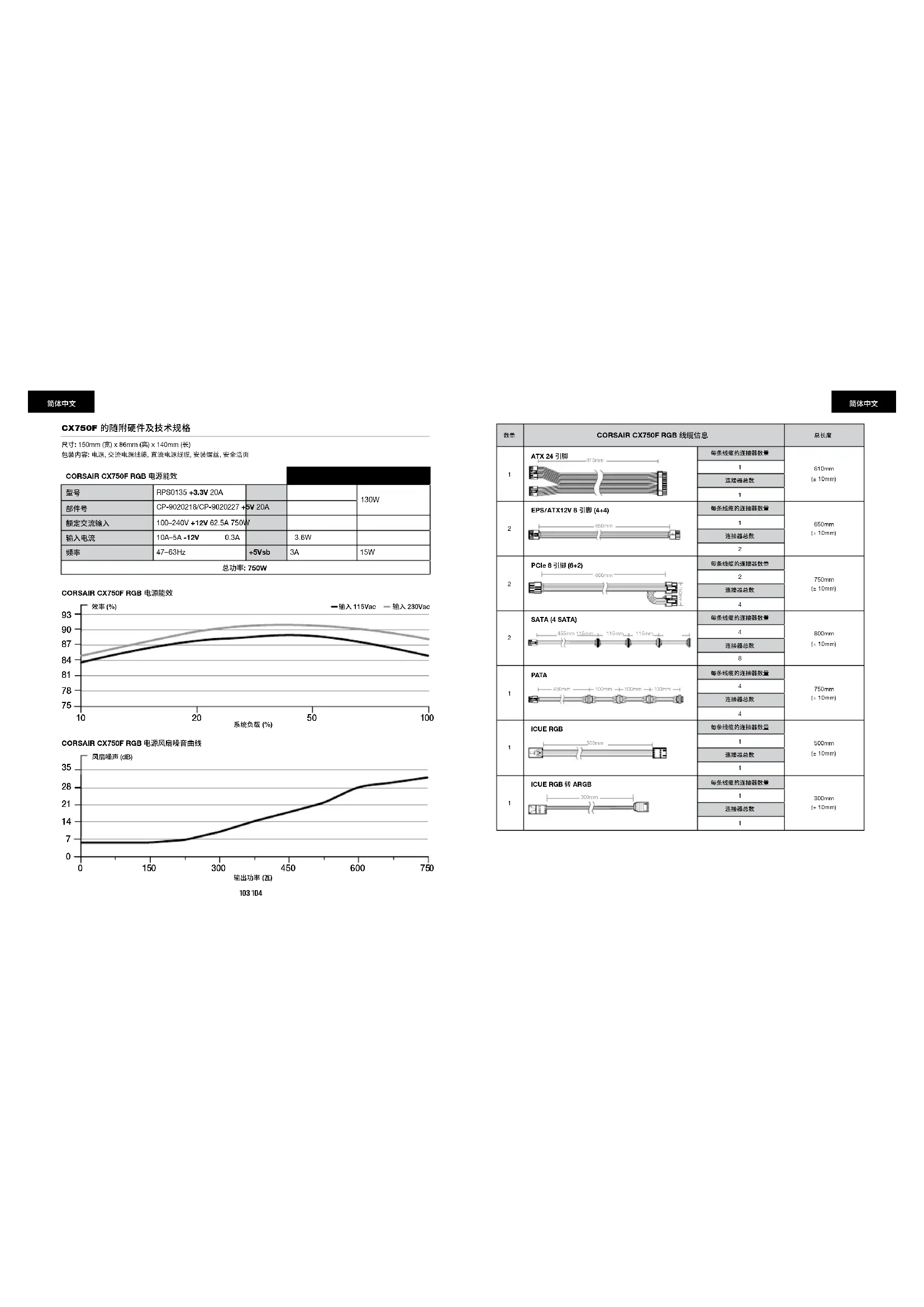

CORSAIR CX750F RGB 线缆信息

风扇噪声 (dB)输出功率 (瓦) CX750F 的随附硬件及技术规格 尺寸: 150mm (宽) x 86mm (高) x 140mm (长) 包装内容: 电源, 交流电源线缆, 直流电源线缆, 安装螺丝, 安全活页

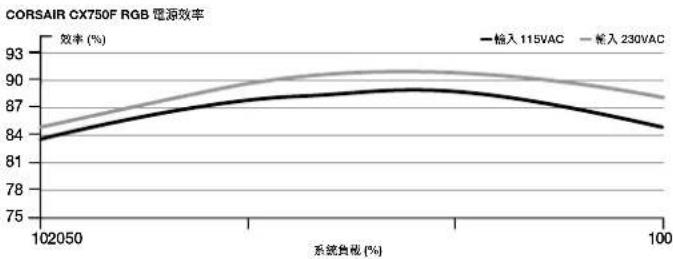

CORSAIR CX750F RGB 电源能效 最大负载 最大输出

输入 115Vac效率 (%)系统负载 (%)

风扇噪声 (dB)输出功率 (瓦) CX650F 的随附硬件及技术规格 尺寸: 150mm (宽) x 86mm (高) x 140mm (长) 包装内容: 电源, 交流电源线缆, 直流电源线缆, 安装螺丝, 安全活页

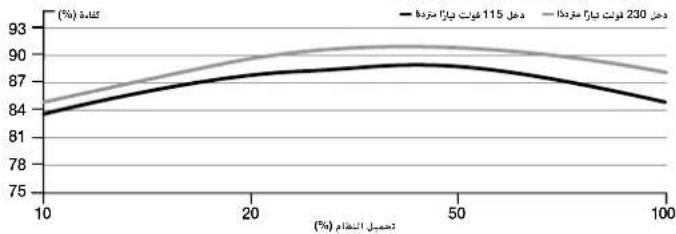

CORSAIR CX650F RGB 电源能效 最大负载 最大输出

CORSAIR CX550F RGB 线缆信息

风扇噪声 (dB)输出功率 (瓦) CX550F 的随附硬件及技术规格 尺寸: 150mm (宽) x 86mm (高) x 140mm (长) 包装内容: 电源, 交流电源线缆, 直流电源线缆, 安装螺丝, 安全活页

CORSAIR CX550F RGB 电源能效 最大负载 最大输出

控制新 PSU 中的 RGB 风扇 通过 iCUE 进行控制

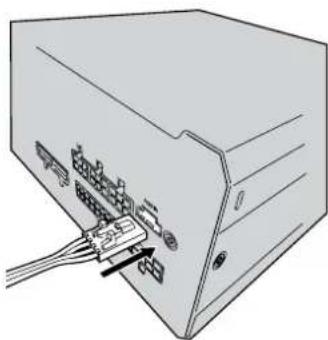

1. 将 iCUE RGB 线缆插入 PSU。

2. 将线缆的另一端插入兼容的 CORSAIR RGB 灯光控

制器 (Commander PRO 或 Lighting Node PRO) 的 6 端口 RGB 集线器。

3. 在 Lighting Setup (灯光设置) 选项卡中选择 SP RGB

PRO / CX-F Series PSU。 注意: 6 端口 RGB 集线器需要将设备按顺序插入，所 有插入集线器的风扇必须为同一型号，否则您可能会遇

CX-F 能够通过兼容的主板 +5V ARGB 接头，接受

CORSAIR iCUE 软件的控制，也可以使用 PSU 上的 RGB 按钮进行手动控制。 注意: 连接或断开 RGB 线缆前，请确保您的电脑已关闭， 并且 PSU 背面的电源开关们于 “关” 位置。

安装全新的 CX-F SERIES 电源 步骤 1: 拆卸现有的 PSU 如果您要装配新系统，请跳到步骤 2。

1. 从墙上插座或 UPS 以及现有的电源拔掉交流电源线。

2. 拔掉显卡、主板以及所有其他外围设备的所有电源线。

3. 按照机箱手册的指示进行操作，并拆下现有 PSU。

2. 按照机箱手册的指示进行操作，并使用提供的螺丝安装电源。

3. 将 24 引脚 (ATX) 线缆连接到主板。 将八引脚 +12V (EPS12V) 线缆连接到主板。

a. 如果主板带有八引脚 +12V 插座，将八引脚线缆直接连接到主板。 b. 如果主板带有四引脚插座，从八引脚线缆上拆下四引脚线缆，然后将拆下的四引脚线缆直接插入到主板。 c. 某些主板需要 8 引脚和 4 引脚混合线缆，请尽可能多地使用 EPS12 线缆，请勿将它们误认为是 PCIe 线缆。

4. 连接外围线缆、 PCI-Express 线缆和 SATA 线缆。

a. 将 SATA 线缆连接到 SATA SSD 或硬盘的电源插座。 b. 将 PCI-Express 线缆连接到 PCI-Express 显卡的电源插座（如果需要）。 c. 将外围线缆连接到需要 4 引脚连接器的所有外围设备。 d. 确保所有线缆均连接稳妥。 务必保留任何未使用的模块化线缆，以便日后加装组件时使用。

5. 将交流电源线连接到电源，并通过将开关拨到 “开” 位置（标有 “I” 字样）打开电源。111 112

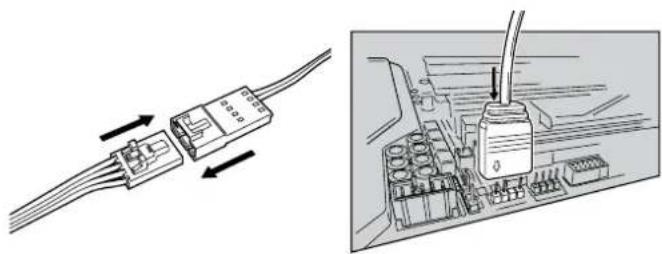

2. 将 ARGB 主板转接器插入 iCUE 线缆。

3. 然后插入兼容主板上的 ARGB 接头。

4. 有关 ARGB 接头正常工作需要安装的软件，请查看主板说明书。

通过手动的按钮方式进行控制 在不同的灯光模式中循环: > 按住按钮直到灯光模式变化 (大约三秒钟)。 在不同的颜色间循环 (如果不是彩虹模式):

注意: 如果 PSU 为软件控制模式，按钮控制将不起作用。

恭喜購買新的 CORSAIR CX-F RGB 系列 ATX 電源! CORSAIR CX-F RGB 系列完全模組化的電源供應器向系統提供可靠的 80 PLUS Bronze 有效電力， 並透過具有八 個 RGB LED 的 120mm RGB 風扇提供明亮的可自訂照明。 可透過七個預設照明模組輕鬆循環， 或連接至 CORSAIR iCUE RGB 照明控制器或相容的主機板， 透過八個可個別處理的 LED 解鎖進階照明控制。 > 過電壓防護 (OVP)

需要適合 12V、 5V 和 3.3V 直流電輸出的過電壓防護， 才能遵守 ATX 規格。 若直流電輸出超過由 PSU 製

造商決定的設定層級， OVP 可關閉 PSU。 > 過電流防護 (OCP) CX-F RGB 系列的特色是 3.3V、 5V 和 12V 軌道上的 OCP。 OCP 可確保直流電壓軌道輸出保持在安全的操

> 過溫防護 (OTP) OTP 可確保 PSU 將會在內部溫度達到設定點時關閉。 這通常是內部電流過載或風扇故障的結果。 > 短路防護 (SCP) 短路定義為小於 0.1 歐姆的任何輸出阻抗。 其中， 若 3.3V、 5V 和 12V 軌道對任何其他軌道或接地有短路 情 況， SCP 可確保 PSU 關閉。 這也能確保在短路時， 裝置或電腦元件不會有任何損壞。113 114

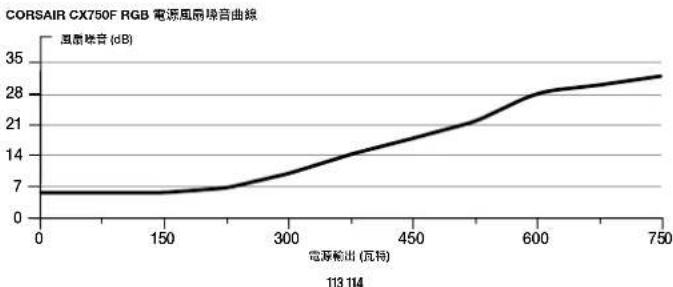

風扇噪音 (dB)電源輸出 (瓦特) CX750F 隨附硬體和規格 尺寸: 150mm (寬) x 86mm (高) x 140mm (長) 包裝內容: 電源， 交流電源線， 直流電源線， 安裝螺絲， 安全手冊

CORSAIR CX650F RGB 電源風扇噪音曲線

風扇噪音 (dB)電源輸出 (瓦特) CX650F 隨附硬體和規格 尺寸: 150mm (寬) x 86mm (高) x 140mm (長) 包裝內容: 電源， 交流電源線， 直流電源線， 安裝螺絲， 安全手冊

CORSAIR CX650F RGB 電源表 最大負荷 最大輸出

CORSAIR CX650F RGB 電源效率

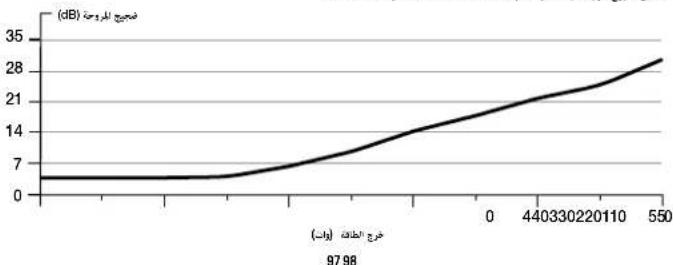

CORSAIR CX550F RGB 電源風扇噪音曲線

風扇噪音 (dB)電源輸出 (瓦特) CX550F 隨附硬體和規格 尺寸: 150mm (寬) x 86mm (高) x 140mm (長) 包裝內容: 電源， 交流電源線， 直流電源線， 安裝螺絲， 安全手冊

CORSAIR CX550F RGB 電源表 最大負荷 最大輸出

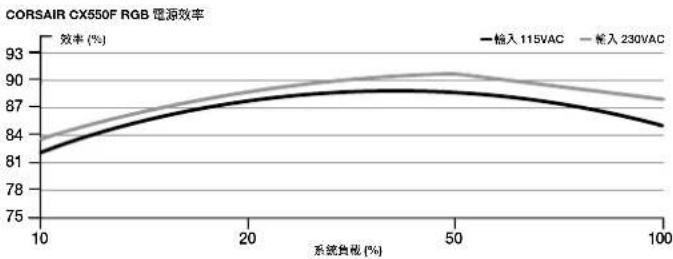

CORSAIR CX550F RGB 電源效率

在新的 PSU 中控制 RGB 風扇 對於 iCUE 控制

1. 將 iCUE RGB 纜線插入 PSU。

2. 將纜線另一端插入相容的 CORSAIR RGB 照明控制

器 (Commander PRO 或 Lighting Node PRO) 6 連接 埠 RGB 中心。

3. 在照明設定索引標籤中選擇 SP RGB PRO / CX-F 系

列 PSU。 注意: 6 連接埠中心需要依序插入裝置， 且插入中心 的所有風扇必須屬於相同類型， 否則您可能會遇到照

下載 iCUE 的位置: www.corsair.com/downloads

CX-F 能夠透過相容主機板的 +5V ARGB 接頭或手動

使用 PSU 上的 RGB 按鈕， 受到 CORSAIR 的 iCUE

注意: 插入或拔下 RGB 纜線之前， 請確認電腦已關閉， 且 PSU 背面的電源開關轉到「關閉」位置。

安裝新的 CX-F 系列電源 步驟 1: 卸下現有的 PSU 若您正在建置新的系統， 請跳至步驟 2。

1. 從牆壁插座或 UPS 以及從現有的電源拔下交流電源線。

2. 從視訊卡、 主機板和所有其他周邊設備拔下所有電源線。

3. 遵照機箱手冊中的指示並解除安裝現有的 PSU。

2. 遵照機箱手冊中的指示並使用隨附的螺絲安裝電源。

3. 將 24 接腳 (ATX) 纜線連接至主機板。 將八接腳 +12V (EPS12V) 纜線連接至主機板。

a. 若主機板具有八接腳 +12V 插座， 請將八接腳纜線直接連接至主機板。 b. 若主機板具有四接腳插座， 請從八接腳纜線拆下四接腳， 然後將此四接腳纜線直接插入主機板。 c. 有些主機板需要混合 8+4 接腳， 請使用必要數量的 EPS12V 纜線， 並且請勿誤認為 PCIe 纜 線。

4. 連接周邊設備纜線、 PCI-Express 纜線和 SATA 纜 線。

a. 將 SATA 纜線連接至 SATA SSD 或硬碟的電源插座。 b. 如有需要， 請將 PCI-Express 纜線連接至 PCI-Express 視訊卡的電源插座。 c. 將周邊設備纜線連接至需要 4 接腳接頭的任何周邊設備。 d. 確認牢固連接所有纜線。 務必保存任何未使用的模組化纜線， 以供未來增補元件使用。

5. 將交流電源線連接至電源， 並將開關推到開啟位置 (以「 I 」標 記 ) 以開啟。121

2. 將 ARGB 主機板轉接器連接至 iCUE 纜線。

3. 在相容的主機板上插入 ARGB 接頭。

4. 參閱主機板的手冊， 瞭解要為 ARGB 接頭安裝哪個軟體， 才能正常運作。

> 按住按鈕，直到照明模式變更為止 (大約三秒) 。 若要循環色彩 (若模式不是彩虹):

注意: 若 PSU 處於軟體控制模式， 則按鈕控制無法運作。
