CX650F - Alimentation (PC) CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Marque	Corsair
Modèle	CX650F
Type de produit	Alimentation pour PC
Dimensions	150 mm (L) x 86 mm (H) x 140 mm (P)
Puissance totale	650 W
Certification d'efficacité	80 PLUS Bronze
Tension d'entrée CA	100 - 240 V
Courant d'entrée	10 - 5 A
Fréquence d'entrée	47 - 63 Hz
Protections intégrées	Surtenseur (OVP), surintensité (OCP), surchauffe (OTP), court-circuit (SCP)
Ventilateur	120 mm RGB (8 LED)
Éclairage RGB	8 LED adressables individuellement
Contrôle RGB	Via logiciel iCUE, carte mère ARGB ou bouton manuel (7 modes + éteint)
Modularité	Entièrement modulaire
Connecteurs principaux	1x ATX 24 broches, 2x EPS/ATX12V 8 broches (4+4), 2x PCIe 8 broches (6+2), 2x câbles SATA (4+3 connecteurs), 1x PATA 4 connecteurs
Câbles inclus	Câble d'alimentation CA, câbles CC modulaires, câble iCUE RGB, adaptateur ARGB
Contenu de l'emballage	Bloc d'alimentation, câble CA, câbles CC, vis de montage, notice de sécurité
Réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente.
Installation	Faire correspondre les connecteurs, respecter la polarité. Débrancher avant intervention.

FOIRE AUX QUESTIONS - CX650F CORSAIR

Comment contrôler l'éclairage RGB de l'alimentation ?

L'éclairage RGB peut être contrôlé de trois façons : via le logiciel iCUE de Corsair en branchant le câble iCUE RGB à un hub compatible, via une carte mère compatible avec un connecteur ARGB 5V (avec l'adaptateur fourni), ou manuellement via le bouton situé sur l'alimentation.

Quels sont les différents modes d'éclairage RGB ?

Les modes prédéfinis sont : Vague arc-en-ciel, Arc-en-ciel, Respiration arc-en-ciel, Clignotement arc-en-ciel, Séquentiel, Solide, Signalement simple, Pulsation, et Éteint. Le mode peut être changé en maintenant le bouton enfoncé environ 3 secondes.

Comment installer l'alimentation dans un nouveau boîtier ?

Suivez les étapes : 1. Débranchez le câble CA. 2. Retirez l'ancienne alimentation si présente. 3. Fixez la nouvelle alimentation avec les vis fournies. 4. Branchez le câble ATX 24 broches à la carte mère, le câble EPS 12V (8 broches ou 4+4) et les câbles PCIe pour la carte graphique et SATA pour les disques. 5. Branchez le câble CA et allumez l'interrupteur à l'arrière.

Que faire en cas de court-circuit ?

L'alimentation est protégée contre les courts-circuits (SCP). Si un court-circuit se produit, l'alimentation s'arrête automatiquement. Débranchez le câble CA, identifiez et corrigez le court-circuit (par exemple, câble endommagé ou connecteur mal branché), puis rebranchez le câble CA et rallumez.

Quels câbles sont inclus avec le modèle CX650F ?

Les câbles inclus sont : 1 câble ATX 24 broches (610 mm), 2 câbles EPS/ATX12V 8 broches (4+4) (650 mm), 2 câbles PCIe 8 broches (6+2) (750 mm), 1 câble SATA avec 4 connecteurs (830 mm), 1 câble SATA avec 3 connecteurs (730 mm), 1 câble PATA avec 4 connecteurs (750 mm), 1 câble iCUE RGB (500 mm) et 1 adaptateur iCUE RGB vers ARGB (530 mm).

Quelle est la puissance délivrée sur le rail +12V ?

Le rail +12V peut fournir jusqu'à 54 A soit 648 W de puissance. Les rails +3.3V et +5V fournissent ensemble jusqu'à 130 W.

L'alimentation est-elle entièrement modulaire ?

Oui, le Corsair CX650F est entièrement modulaire, ce qui permet de brancher uniquement les câbles nécessaires pour un câblage plus propre et une meilleure circulation d'air dans le boîtier.

Comment nettoyer l'alimentation en toute sécurité ?

Avant tout nettoyage, débranchez le câble d'alimentation CA et éteignez l'interrupteur. Utilisez un chiffon sec et doux pour enlever la poussière du boîtier et du ventilateur. N'utilisez jamais de liquides ou de sprays qui pourraient endommager les composants internes.

Puis-je utiliser cette alimentation avec une carte graphique haut de gamme ?

Le CX650F est adapté pour des configurations consommant jusqu'à 650 W. Avec deux connecteurs PCIe 8 broches (6+2), il peut alimenter des cartes graphiques milieu de gamme à haut de gamme, mais pour des cartes très puissantes (ex: RTX 3080/4090), il est recommandé de vérifier la consommation totale du système et d'opter pour une puissance supérieure.

Quelles sont les dimensions exactes de l'alimentation ?

Les dimensions sont de 150 mm de largeur, 86 mm de hauteur et 140 mm de profondeur. Veillez à ce que votre boîtier dispose d'un espace suffisant pour l'accueillir.

MODE D'EMPLOI CX650F CORSAIR

CX650F RGB 15
CX550F RGB 17
Installation 19
Configuration et contrôle RGB 20

INTRODUCTION

Félicitations pour l'achat de votre nouvelle bloc d'alimentation CORSAIR CX-F RGB Series ATX! Les blocs d'alimentation entertrement modulaires CORSAIR CX-F RGB Series fournissent une alimentation 80 PLUS Bronze efficace et durable à votre système. Pou profilté également d'un éclairage personalisable dynamique grâce à un ventilataur RGB de 120 mm doté de huit LED RGB. Découvrez les septap modes d'éclairage prédéfins et passez facilement de l'un à l'autre ou connectez un contrôleur éclairage CORSAIR iCUE RGB ou une carte mère compatible pour bénéficien d'une personnalisation avancé sur huit LED paramétrables individuellen.

SECURITE ET PROTECTION

Protection contre les surtensions (OVP)
La conformité à la specifications ATX requiert une protection contre la surtension au niveau des sorties CC 12 V, 5 V et 3,3 V. Cette protection coupe l'alimentation lorsque les sorties CC dépassent un seul établi, déterminé par le constructeur de l'alienation.
Protection contre les surintensités (OCP)
Les blocs d'alimentation CX-F RGB Series integrent une OCP sur les rails 3, 3, 5 et 12 V. Cette protection garantit que la sortie en tension des rails CC s'inscrt dans les limites d'une exploitation sure.
Protection contre les surchauffes (OTP)
La protection contre les surchauffes (OTP) garantit que l'alimentation s'arrete lorsque sa température interne atteint un seul définit. Cette situation résultat généralement d'une surcharge électrique interne ou de la défaillance du ventilatour.
Protection contre les courts-circuits (SCP)

Un court-circuit se définit par toute impédance de sorte inférieure à 0.1 ohm. Entre autres opérations, la fonction SCP s'assure que le bloc d'alimentation s'arrête si les rails 3.3 V, 5 V et 12 V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu'en cas de court-circuit, l'unité ainsi que les composants de chaque PC ne subissent aucym辱omme.

FRANÇAIS

CARACTERISTIQUES TECHNIQUES ET MATERIEL FOURNI DU MODELE CX750F

Dimensions: 150mm (0 x 86mm (H) x 140mm (L)
Contenu de l'emballage: Bloc d'alimentation, cable AC, cables CC, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DE L'ALIMENTATION CORSAIR CX750F RGB			CHARGE MAXI SORTIE MAXI
MODELE RPS0135 +3.3V	20A			130W
RÉFERENCE PIECE	CP-9020218/CP-9020227	+5V	20A
ENTREE CA NOMINALE	100-240V	+12V	62.5A	750W
COURANT EN ENTREE	10A-5A	-12V	0.3A	3.6W
FRéQUENCY	47-63Hz	+5Vsb	3A	15W
PUISSANCE TOTALE: 750W

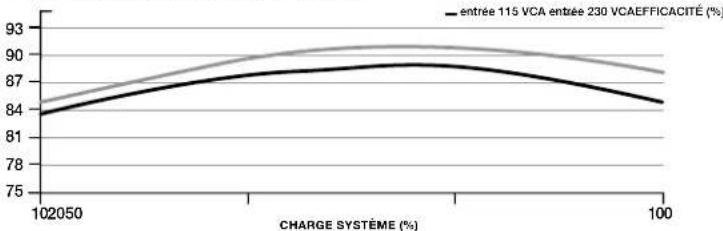

EFFICACITE DE L'ALIMENTATION CORSAIR CX750F RGB

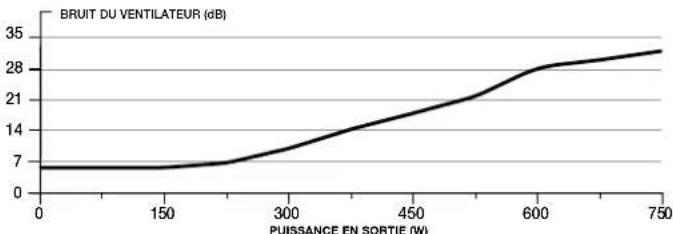

COURBE SONORE DU VENTILATEUR DE L'ALIMENTATION CORSAIR CX750F RGB

13 14

FRANÇAIS

Q46	Informations sur les cables du modele CORSAIR CX750F RGB		Longueur totale
1	ATX 24 broches510mm	Connecteurs par cable	610mm(±10mm)
		1
		Total des connecteurs
		1
2	EPS/ATX12V à 8 broches (4+4)60.0mm	Connecteurs par cable	650mm(±10mm)
		1
		Total des connecteurs
		2
2	PCIe 8 broches (6+2)60.0mm	Connecteurs par cable	750mm(±10mm)
		2
		Total des connecteurs
		4
2	SATA (4 SATA)450mm315mm315mm315mm	Connecteurs par cable	600mm(±10mm)
		4
		Total des connecteurs
		8
1	PATA450mm100mm100mm-100mm	Connecteurs par cable	750mm(±10mm)
		4
		Total des connecteurs
		4
1	iCUE RGB500mm	Connecteurs par cable	530mm(±10mm)
		1
		Total des connecteurs
		1
1	iCUE RGB vers ARGBOO0mm	Connecteurs par cable	330mm(±10mm)
		1
		Total des connecteurs
		1

FRANÇAIS

CARACTERISTIQUES TECHNIQUES ET MATERIEL FOURNI DU MODELE CX650F

Dimensions: 150mm (0 x 86mm (H) x 140mm (L)
Contenu de l'emballage: Bloc d'alimentation, cable AC, cables CC, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DE L'ALIMENTATION CORSAIR CX850F RGB			CHARGE MAXI SORTIE MAXI
MODELE RPS0134 +3.3V	20A			130W
RÉFERENCE PIECE CP-9	020217/CP-9020226 +5V 20A
ENTREE CA NOMINALE	00-240V +12V 54A	648W
COURANT EN ENTREÉ	10A-5A	-12V	0.3A	3.6W
FRéQUENCY	47-63Hz	+5Vsb	3A	15W
PUISSANCE TOTALE: 650W

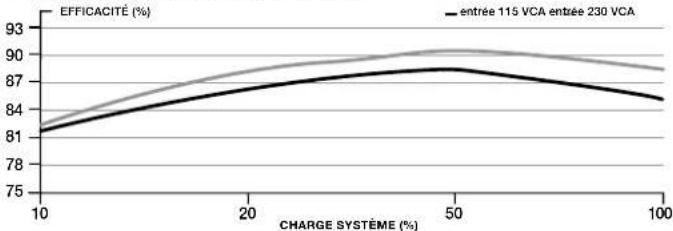

EFFICACITE DE L'ALIMENTATION CORSAIR CX650F RGB

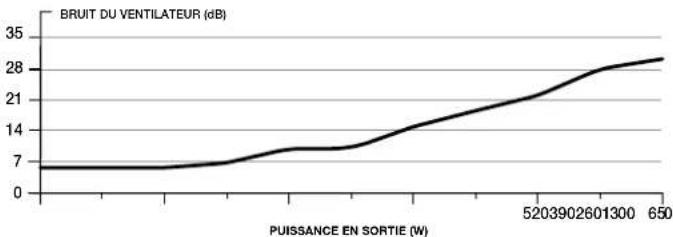

COURBE SONORE DU VENTILATEUR DE L'ALIMENTATION CORSAIR CX650F RGB

15 16

FRANÇAIS

Q16	Informations sur les cables du modele CORSAIR CX650F RGB		Longueur totale
1	ATX 24 broches50mm	Connecteurs par cable	610mm(±10mm)
		1
		Total des connecteurs
		1
2	EPS/ATX12V à 8 broches (4+4)0.6mm	Connecteurs par cable	650mm(±10mm)
		1
		Total des connecteurs
		2
2	PCIe 8 broches (6+2)0.6mm	Connecteurs par cable	750mm(±10mm)
		2
		Total des connecteurs
		4
1	SATA (4 SATA)456mm 15mm15mm115mm	Connecteurs par cable	830mm(±10mm)
		4
		Total des connecteurs
		4
1	SATA (3 SATA)500mm150mm100mm	Connecteurs par cable	730mm(±10mm)
		3
		Total des connecteurs
		3
1	PATA400mm100mm100mm100mm	Connecteurs par cable	750mm(±10mm)
		4
		Total des connecteurs
		4
1	ICUE RGB500mm	Connecteurs par cable	500mm(±10mm)
		1
		Total des connecteurs
		1
1	ICUE RGB vers ARGB300mm	Connecteurs par cable	530mm(±10mm)
		1
		Total des connecteurs
		1

FRANÇAIS

CARACTERISTIQUES TECHNIQUES ET MATERIEL FOURNI DU MODELE CX550F

Dimensions: 150mm (0 x 86mm (H) x 140mm (L)
Contenu de l'emballage: Bloc d'alimentation, cable AC, cables CC, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DE L'ALIMENTATION CORSAIR CX550F RGB			CHARGE MAXI SORTIE MAXI
MODELE RPS0133 +3.3V	20A			120W
RÉFERENCE PIECE	CP-9020216/CP-9020225	+5V	20A
ENTRée CA NOMINALE	100-240V	+12V	45.8A	548.8W
COURANT EN ENTREE	10A-5A	-12V	0.3A	3.6W
FRéQUENCY	47-63Hz	+5Vsb	3A	15W
PUISSANCE TOTALE: 550W

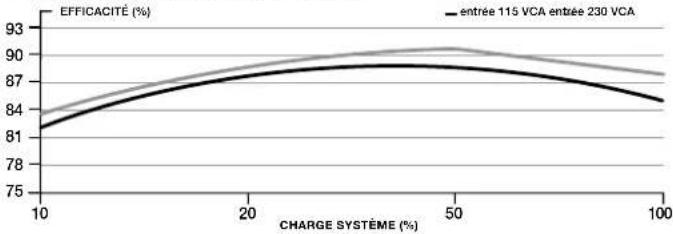

EFFICACITE DE L'ALIMENTATION CORSAIR CX550F RGB

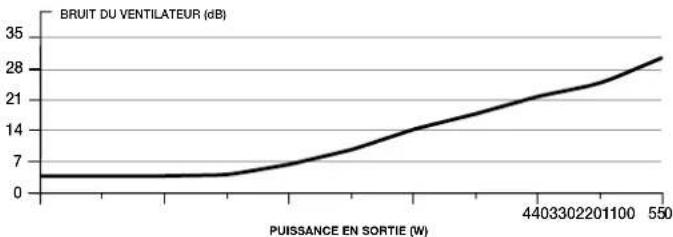

COURBE SONORE DU VENTILATEUR DE L'ALIMENTATION CORSAIR CX550F RGB

17 18

FRANÇAIS

Q16	Informations sur les cables du modele CORSAIR CX550F RGB		Longueur totale
	ATX 24 broches30mm	Connecteurs par cable	610mm(±10mm)
		1
		Total des connecteurs
		1
	EPS/ATX12V à 8 broches (4+4)	Connecteurs par cable	650mm(±10mm)
		1
		Total des connecteurs
		2
	PCIe 8 broches (6+2)	Connecteurs par cable	750mm(±10mm)
		1
		Total des connecteurs
		2
	SATA (4 SATA)456mm 155mm 15.5mm 11.8mm	Connecteurs par cable	800mm(±10mm)
		4
		Total des connecteurs
		4
	SATA (3 SATA)500mm 160mm 200mm	Connecteurs par cable	730mm(±10mm)
		3
		Total des connecteurs
		3
	PATA100mm 100mm +100mm	Connecteurs par cable	750mm(±10mm)
		4
		Total des connecteurs
		4
	ICUE RGB500mm	Connecteurs par cable	500mm(±10mm)
		1
		Total des connecteurs
		1
	ICUE RGB vers ARGB300mm	Connecteurs par cable	530mm(±10mm)
		1
		Total des connecteurs
		1

FRANÇAIS

INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION CX-F SERIES

Étape 1: Retrait du bloc d'alimentation existant

Si vous assembliez un nouveau système, passez directement à l'objet 2.
1. Déconnectez le cordon d'alimentation CA de la prise murale ou de votre onduleur, puis de tout bloc d'alimentation present.
2. Deconnectez tous les cables d'alimentation de vos périhériques (carte video, carte mère, etc).
3. Suivez les instructions du manuel de votre chassis et désinstallélez vous bloc d'alimentation existant.
4. Passez à l'atape 2.

Étape 2: Installation du nouveau bloc d'alimentation

1. Assurez-vous que le cable d'alimentation CA du bloc d'alimentation est déconnecté.
2. Suivez les instructions du manuel de votre chassis et installez le bloc d'alimentation au moyen des vis foumies.
3. Raccordez la cable 24 broches (ATX) à la carte mère. Raccordez le cable +12 V (EPS 12 V) à huit broches à la carte mère.

a. Si vous cante mère disposé d'un connecteur +12 V à huit broches, raccordez le cable à huit broches directement à celè-ci.
b. Si vous carte mère dispose d'un connecteur à quatre broches, détaché le module à quatre broches du cable à haut broches, puis raccordez directement ce cable à quatre broches à la carte mère.

c. Certains cartes mores nécessitron un mangle de 8 + 4 brochés, utilisez autant de cables EPS 12 V que possible et ne les confondate pas avec les cables PCIe.

1. Raccordez les cables des peripériques,les cables PCI-Express et les cables SATA.

a. Raccordez les cables SATA aux prises d'alimentation de vote disque dur ou SSD SATA.
b. Branché les cables PCI-Express sur les fiches d'alimentation de votre carte video PCI-Express, le cas écántant.
c. Raccordez les cables des périhériques aux événuels périhériques requérant un connecteur à 4 aroches.
d. Assurez-vous que tous les cables sont fermement raccordés. Veilze à conserver tout cable modulaire inutilisé pour un éventuat ajout de composants ultérieur.

1. Raccordez le cordon d'alimentation CA au bloc d'alimentation et mettez celui-ci sous tension en pousant le switch en position MARCHE (marquée d'un).

CONTROLE DU VENTILATEUR RGB DANS VOTRE NOUVEAU BLOC D'ALIMENTATION

Le CX-F peutetre contréole parle logiciel CORSAIR IUEVA la fiche ARGB +5 V des cartes mires compatibles ou manuellement via le bouton RGB du bloc d'alimentation.

Remarque: avant de brancher ou débrancher le cable RGB, veilliez you assurer que votre PC est était et que le switch d'alimentation situe à l'arriere du bloc d'alimentation est en position « amel »

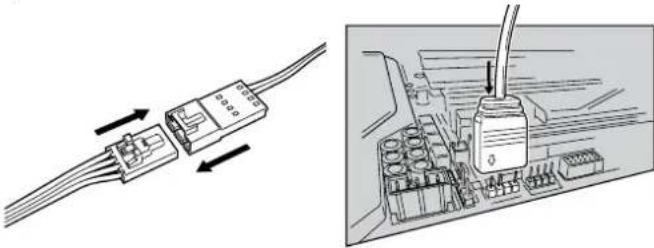

Pour le contrôle icUE

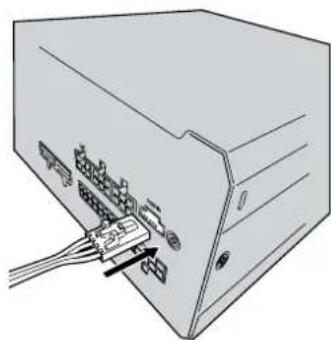

1. Branchez le cable RGB ICUE au bloc d'alimentation.
2. Branches l'autre extréme d é cable au hub RGB à 6 port d'un contrôleur d'éclairage RGB CORSAIR (Commander PRO ou Lighting Node PRO). 3. Sélectionnez SP RGB PRO / CX-F Series PSU dans l'onglet Configuration de l'éclairage.

Remarque: le hub RGB à 6 portes nécessite que les apparciels soient branchés successivement. Tous les ventilateurs branchés au hub doivent être de même type, since you pouriez avoir des problèmes d'éclairage.

Pour le contrôle par carte mère

1. Branchez le cable RGB ICUE
2. Connectez l'adaptateur de carte mère ARGB au cable iCUE.
3. Branchez la fiche ARGB à une carte mère compatible.
4. Consulté le manuel de votre carte mère pour savoirquel男孩 installer pour que la fiche ARGB fonctionné correctement.

Pour le contrôle manuel, via un bouton pouvoir

Pour faire defiler les modes d'éclairage

Appuyez sur le boulon et maintérez-le enforcé jusqu'à ce que le mode d'échéance change (environ trois secondes).

Pour faire défiler les couleurs (si le mode n'est pas arc-en-ciel) :

Appuyez brievement sur le bouton.

Modes

1. Vague arm-specific
2. Arc-en-ciel
3. Av-ur-ciel responr
   4.Cllnotement arc-en-ciel
4. Séguentiel
   6.Solide
5. Cignalment simple
   8.Pulsation
6. Éteint

Remarque: le contrôle vial un bouton pouvoir ne fonctionner pas si le bloc d'alimentation est en mode de contrôle logical.
