使用説明書 RM1000e CORSAIR

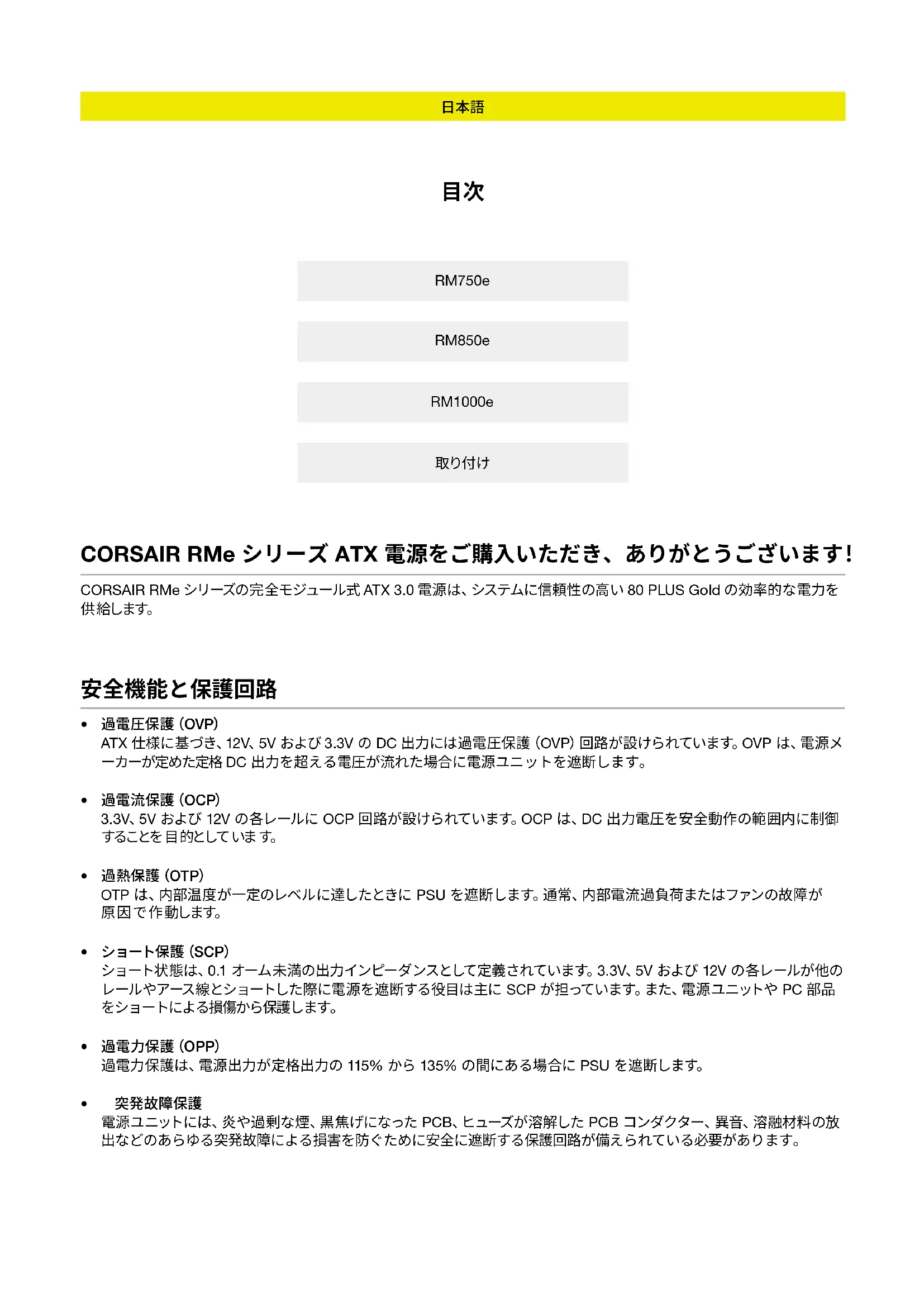

• 過 電 圧 保 護（ OVP） ATX 仕様に基づき、12V、5V および 3.3V の DC 出 力 に は 過 電 圧 保 護（ OVP）回 路 が 設 け ら れ て い ま す 。OVP は 、電 源 メ ーカーが定めた定格 DC 出力を超える電圧が流れた場合に電源ユニットを遮断します。

3.3V、5V および 12V の各レールに OCP 回 路が 設けられています。OCP は、DC 出力電圧を安全動作の範囲内に制御

• 過 熱 保 護（ OTP） OTP は 、内 部 温 度 が 一 定 の レ ベ ル に 達 し た と き に PSU を遮断します。通常、内部電流過負荷またはファンの故障が 原 因 で 作 動します。

• シ ョ ー ト 保 護（ SCP） ショート状 態 は 、0.1 オーム 未 満の出力インピーダンスとして定義されています。3.3V、5V および 12V の各レールが他の レールやアース線とショートした際に電源を遮断する役目は主に SCP が 担 っ て い ま す 。ま た 、電 源 ユ ニ ッ ト や PC 部品 をショートによる損傷から保護します。

• 過 電 力 保 護（ OPP） 過電力保護は、電源出力が定格出力の 115% から 135% の間にある場合に PSU を 遮 断します。

電源ユニットには、炎や過剰な煙、黒焦げになった PCB、ヒ ュ ー ズ が 溶 解 し た PCB コンダクター、異音、溶融材料の放 出などのあらゆる突発故障による損害を防ぐために安全に遮断する保護回路が備えられている必要があります。

CORSAIR RMe シリーズの 完 全 モ ジュール 式 ATX 3.0 電源は、システムに信頼性の高い 80 PLUS Gold の効率的な電力を

CORSAIR RMe シリーズ ATX 電源をご購入いただき、ありがとうございます! RM1000e RM850e RM750e 取り付け1

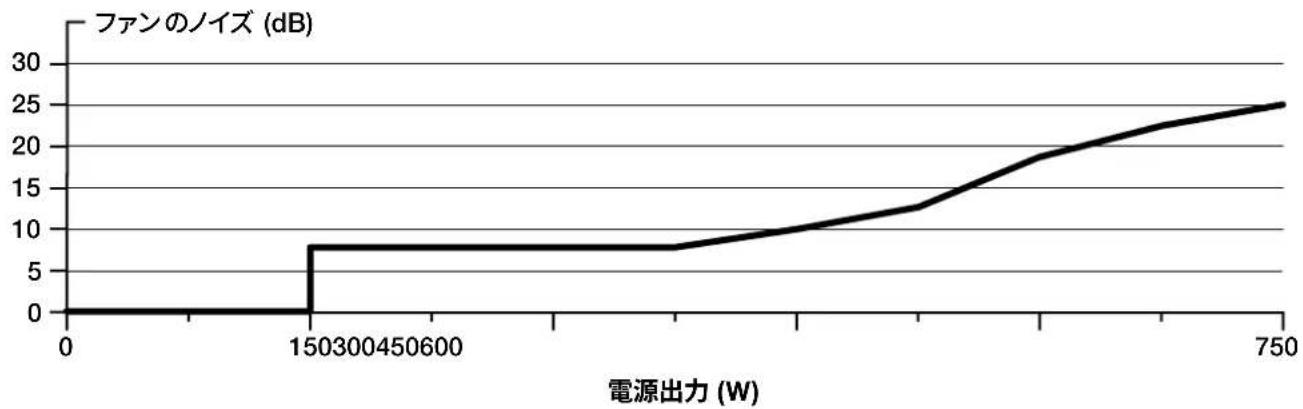

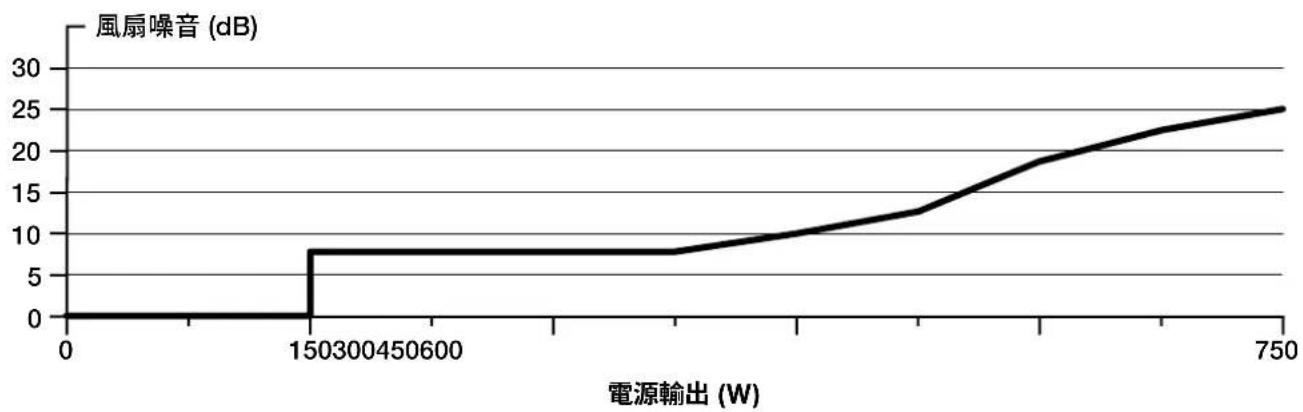

CORSAIR RM750e 内蔵電源ファンのノイズ曲線

ファン のノイズ (dB) 電源出力 (W)

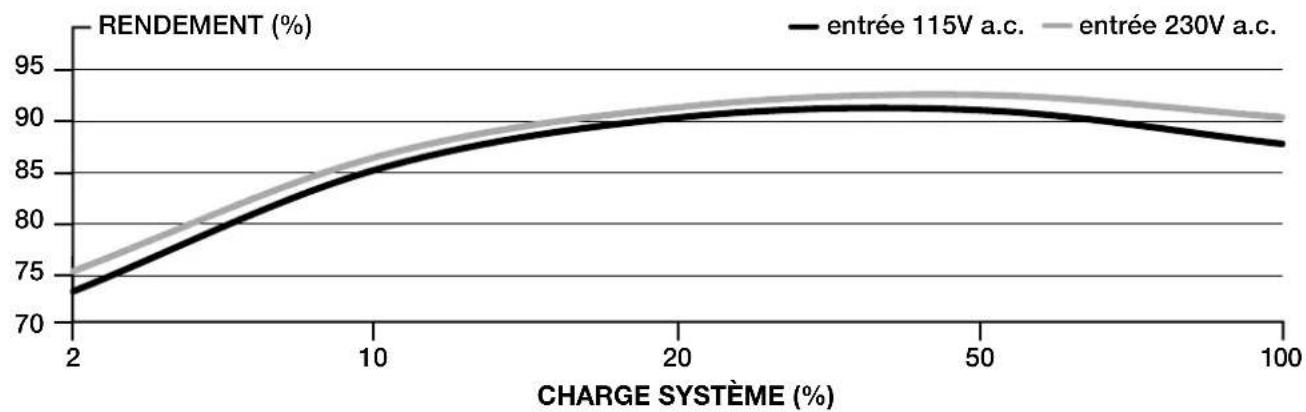

入力 230V a.c.入力 115V a.c. システム 負荷 (%)

CORSAIR RM750e 電源効率 CORSAIR RM750e 電源表 最大負荷 最大出力

合計出力: 750W 寸 法：140mm（長さ）x 150mm（幅）x 86mm（高さ） 同 梱 物：電 源 、AC ケ ーブル 、DC ケーブル 、ケーブル タイ、取り付 け ねじ 、安 全 ガイド RM750e 同梱ハードウェアと仕様2

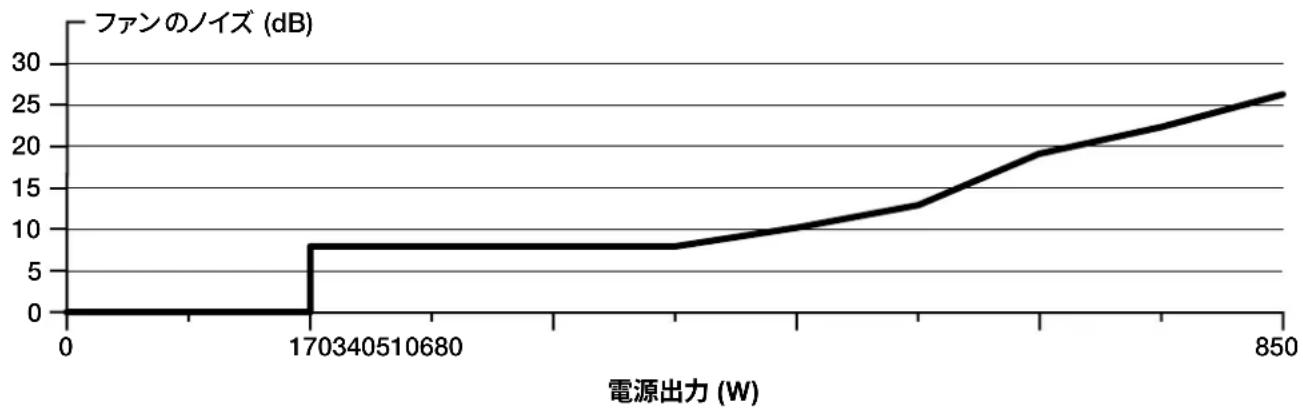

CORSAIR RM850e 内蔵電源ファンのノイズ曲線

ファン のノイズ (dB) 電源出力 (W)

入力 230V a.c.入力 115V a.c. システム 負荷 (%)

CORSAIR RM850e 電源効率 CORSAIR RM850e 電源表 最大負荷 最大出力

合計出力: 850W 寸 法：140mm（長さ）x 150mm（幅）x 86mm（高さ） 同 梱 物：電 源 、AC ケ ーブル 、DC ケーブル 、ケーブル タイ、取り付 け ねじ 、安 全 ガイド RM850e 同梱ハードウェアと仕様3

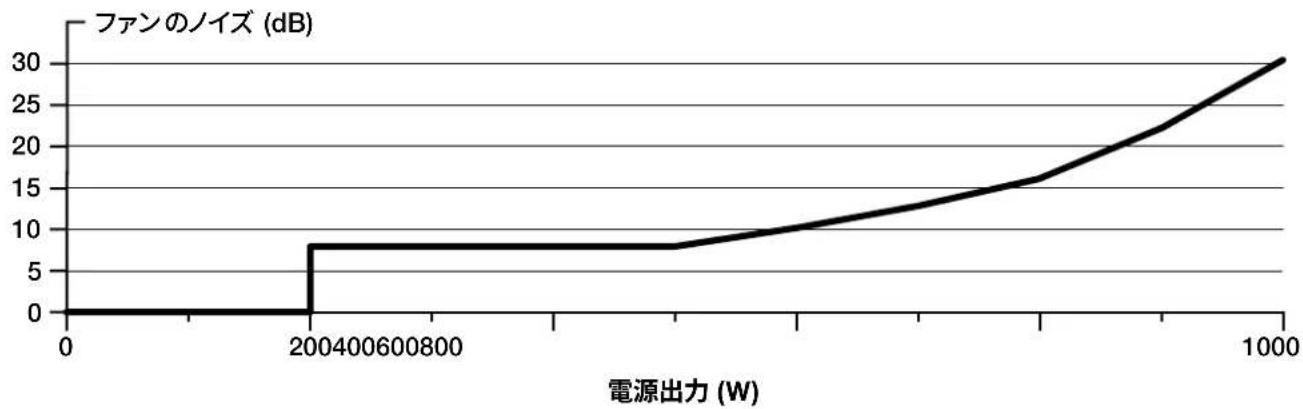

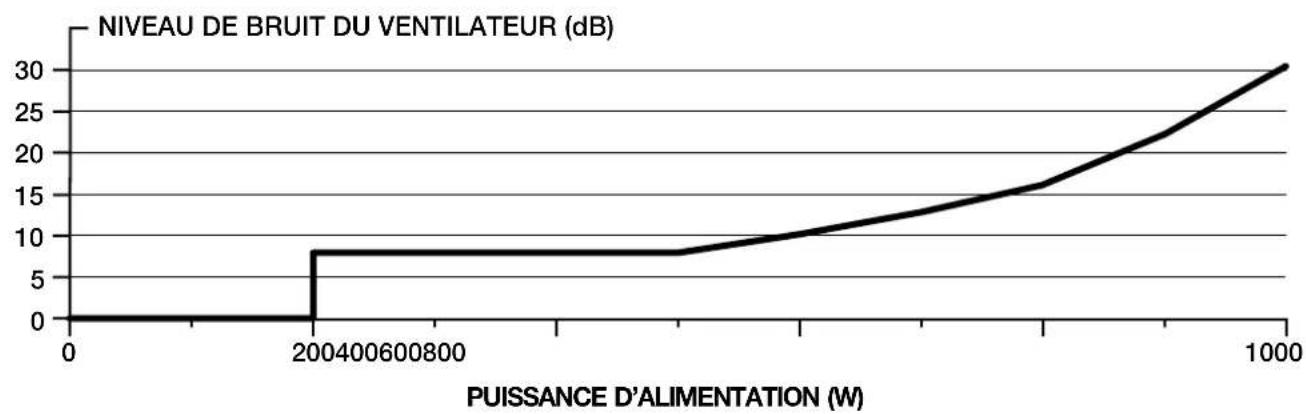

CORSAIR RM1000e 内蔵電源ファンのノイズ曲線

ファン のノイズ (dB) 電源出力 (W)

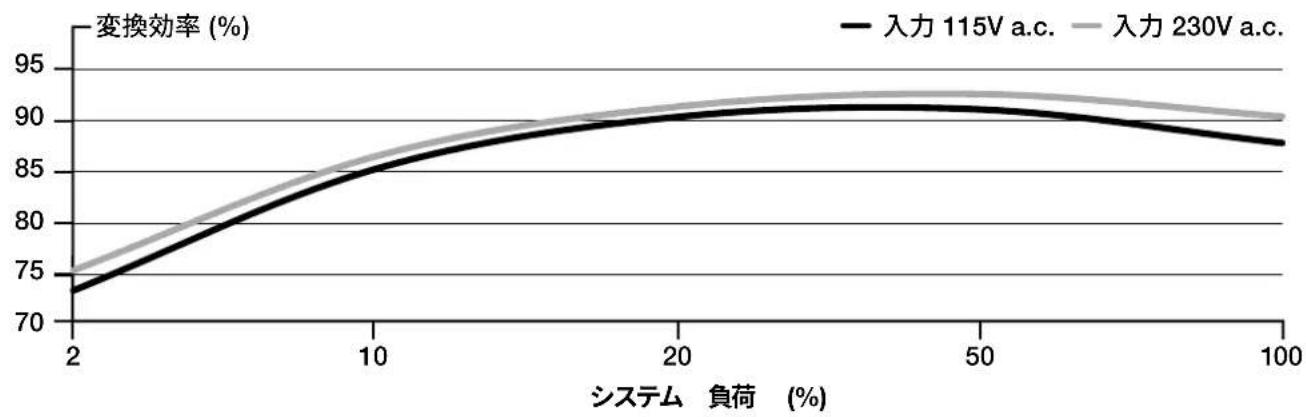

入力 230V a.c.入力 115V a.c. システム 負荷 (%)

合計出力: 1000W 寸 法：140mm（長さ）x 150mm（幅）x 86mm（高さ） 同 梱 物：電 源 、AC ケ ーブル 、DC ケーブル 、ケ ーブル タイ、取り付 け ね じ 、安 全 ガ イド RM1000e 同梱ハードウェアと仕様4

750W 850W 1000W ATX ケーブル (24 ピン) 610mm ± 10mm 1 1 1 EPS/ATX12V ケ ーブル (8 ピン) (4+4) 650mm ± 10mm 2 2 2 12VHPWR ケーブル (12+4) ピン 650mm ± 10mm 1 1 1 PCIe ケ ーブル (8 ピン) (6+2) 750mm ± 10mm 1 1 2 PCIe ケ ーブル (8 ピン) (6+2 スプ リット) 600mm ± 10mm 1 1 2 SATA ケーブル (3 SATA) 700mm ± 10mm 1 1 1 SATA ケーブル (4 SATA) 800mm ± 10mm 1 1 1 ペリフェラル ケーブル (4 PATA) 750mm ± 10mm 1 1 1 CORSAIR RMe シリーズ ケーブル情報5

ステップ 1: 既 存 の 電 源 ユ ニットの 取り 外し 警 告！ 適切に機能するように、お使いのケーブルが同じ種類の CORSAIR 純正ケーブル出ない場合は、新しい電源ユニッ トに付 属して い る DC ケーブルだけを使用してください。既存のケーブルの種類を、ケーブルの使用前に確認してくだ

新しくシステムを構築する場合は、ステップ 2 に 進 んでくだ さい：

1. コン セントまたは UPS（無停電電源装置）、および既存の電源ユニットから AC 電源ケーブルを抜きます。

2. ビデオカード、マザーボードおよびその他の周辺機器からすべての電源ケーブルを取り外します。

3. PC ケースの取扱説明書に従って既存の電源ユニットを取り外します。

ステップ 2: 新しい電 源 ユ ニット の 取り付 け

1. 電 源 ユ ニット に は AC 電源ケーブルが 接 続されていないことを確認してください。

2. PC ケースの取扱説明書に従い、付属のネジを用いて電源ユニットを取り付けます。

3. マザーボードに 24 ピ ン の（ ATX12V）ケーブルを接続します。マザーボードに 8 ピンの +12V（EPS12V）ケ ー ブ ル を 接

a. マザーボードが 8 ピンの +12V ソケットを備えている場合は、マザーボードに直接 8 ピンケーブルを接続します。 b. マザーボードのソケットが 4 ピンタイプの場 合は、8 ピ ン ケ ーブルか ら 4 ピ ン ケ ー ブ ル を 外 し 、こ の 4 ピン ケーブル をマ ザーボードに直 接 差し込 みます。 c. い くつ か の マ ザ ー ボ ード で は 、8+4 ピンが必要になります。できるだけ多くの EPS12V ケ ーブル を 使 用し 、PCIe ケ ーブルとは間違えないでください。

4. 周辺機器、PCI-Express、お よ び SATA 用の電源ケーブルをそれぞれ接続します。

a. SATA 規格の SSD/HDD の 電 源ソケットには 、SATA 用の電源ケーブルを接続します。 b. PCI-Express 用の電源ケーブルを、必要に応じて PCI-Express グラフィックカードに接続します。 c. 4 ピンコネクタが必要な周辺機器には、周辺機 器用のペリフェラルケーブルを接 続します。 d. ケーブルがすべて確実に接続されていることを確認してください。コンポーネントを後で追加する場合に備えて、 未使用のモジュラーケーブルは必ず捨てずに保管してください。

5. 電 源 ユ ニット に AC 電 源 ケ ー ブ ル を 接 続 し 、「 ON」の 位 置（「 I 」の 印 が 付 い た 側 ）に ス イッ チ を 押 して 電 源 を 入 れ

新しい RMe シリーズ電源の取り付け󽋸󺬉󼍐
