MANUALE UTENTE AX1600i CORSAIR

Congratulazioni per aver acquistato il nuovo alimentatore ATX digitale AX1600i CORSAIR.

L'alimentatore AXI600i CORSAIR presenta un design nuovo e rivoluzionario. Si distacca dal design delle PSU tradizionali e offre una vasta gamma di funzionalità che rende ancora più piacevole realizzare il PC perfetto. L'AX1600i introduce nuove e rivoluzionarie tecnologie: vedere più sotto per maggiori informazioni.

Caratteristiche del prodotto

Potenza controllata digitalmente

A differenza degli alimentatori tradizionali, il CORSAIR AX1600i utilizza un DSP (Digital Signal Processor) per offrire un'efficacia ottimizzata e una regolazione più precisa della tensione, migliorando la stabilità generale del sistema e l'affidabilità dei componenti.

Silenziosità ed efficienza

Passare al digitale garantisce una maggiore efficienza. L'alimentatore AX1600i è certificato 80 PLUS ^® Titanium e pertanto garantisce una minore generazione di calore e ventole più silenziose. L'AX1600i è talmente efficiente che la ventola da 140 mm si disattive a basso carico, garantendo un'alimentazione nella più totale silenziosità.

CORSAIR Link

La funzionalità integrata CORSAIR Link'indica le prestazioni dell'AX1600i in qualunque momento e consente di modificarie rapidamente. Strumenti di diagnostica controllano in tempo reale efficienza, consumo energetico, punti di protezione da sovraccorrente configurabili e profili delle ventole.

Design eccellente

I cavi interamente modulari semplificano l'installazione e l'interruttore per il test automatico consente di stabilire rapidamente se l'AX1600i funziona normalmente persina prima di collegare i cavi alla scheda madre.

Tecnologia e vantaggi

- Interruttori di alimentazione in GaN nel circuito PFC del totem pole Utilizzando componenti in GaN (Galium Nitride, nitruro di gallio) nel circuito PFC del totem pole è possibile incrementare l'efficienza, riducendo la necessità di dissipatori di grandi dimensioni dei tipici componenti in Si (silicone). I componenti in GaN risultano inoltre più piccoli rispetto a quelli in Si.

• Controllo digitale

L'alimentatore ATX digitale AX1600i presenta un'avanzata architettura di controllo che consente un'eccellente risposta dinamica. Include un vero motore digitale che fornisce un'ottimizzazione immedieta e avanzata dell'intera gamma delle prestazioni, garantendo al tempo stesso la stabilità del funzionamento.

• Efficienza certificata 80 PLUS® Titanium

Il sofisticato design elettrico, che include un avanzato controllo digitale ibrido e un sistema magnetico di prossima generazione, garantisce un'efficienza energetica estremamente elevate (oltre il 94%).

• Eccellente regolazione della tensione CC

Grazie al design digitale, l'AX1600i offre un'alimentazione eccezionalmente staole per l'intera varietà di concizioni di carico e compensa automaticamente eventuali perdite di potenza di uscita CC. In tel modo garantisce un'efficisce regolazione della tensione CC in uscita senza i livelli di ondulazione/disturbo, risposta transitoria e instabilità del convertitore normalmente associati al design degli alimentatori tradizionali.

- Bassi livelli di ondulazione e disturbo nel voltaggio di uscita CC

L'AX16001 include la regolazione della tensione CC-CC individuale per vie da 3,3 V, 5 V e 12 V e un sistema di rettifica sincrata secondaria che utilizze MOSFET con perdite minori rispetto agli sistemi di rettifica convenzionali. Un avanzato PCB modulare a 4 strati garantisce un piano di terra migliore, una resistenza minore e basse perdite di potenza. Tutto ciò, unito all'ottimizzazione della trascia del circuito e ad avanzate tecniche di filtraggio, contribuisce a ricurre al minimo i livelli di ondulazione e disturbo.

- Numero ridotto di componenti e maggiore affidabilità

Il controllo digitale dell'alimentatore AX1600i elimina numerosi dei componenti esterni richiesti da PSU più tradizionali e offre una soluzione di piccolissime dimensioni, a densità elevate e completamente affidabile che consente so spazio incrementale per l'aggiunta di funzionalità extra, quali il monitoraggio parametrico in tempo reali e il controllo dell'alimentazione.

Funzionalità semplici da utilizzare

- Sistema di cablatura interamente modulare

Il sistema di cablatura interamente modulare e a basso profilo fornisce il massimo della flessibilità nella realizzazione o nell'aggiornamento dei PC, oltre a favorire il flusso dell'arie attraverso lo chassis. Ciò consente di utilizzare solamente i cavi necessari, riducendo l'ingombro e ottimizzando le prestazioni di raffreddamento del PC.

- Interruttore di test automatico

L'alimentatore può essere verificato prima dell'installazione nel sistema mediante un interruttore di test automatico che conferma la presenza di tutte le vie di alimentazione CC in uscita e il corretto funzionamento della ventola.

Sicurezza e protezione

• Protezione da sovratensione (OVP)

La protezione da severatensione per le vie in uscita CC da 12V, 5V e 3.3V è necessaria per la conformità con la specifiche ATX. Questa funzione soegne la PSU nel caso in cui la tensione in uscita CC superi un determinato livello, che viene fissato dal produttore della PSU. I livelli di tensione minimi richiesti per la conformità sono 13.4V per le vie da +12V, 5.74V per le vie da +5V e 3.76V per le vie da 3.3V.

- Protezione da sovracorrente (OCP)

L'AX1600i include le protezione da sovraccorrente per le vie di 3,3V, 5V e 12V. Questa funzione garantisico che le vie di alimentazione CC in uscita si mantengano entro limiti sicuri per il funzionamento. L'AX1600i può essere configurato come soluzione OCP a singole via o a più vie.

- Protezione da surriscaldamento (OTP)

Questa funzione fa in modo che la PSU si spenga nel caso in cui la temperatura interna raggiunga un limite predefinito. Si tratta solitamente della conseguenza di un sovraccarico di corrente interno o del malfunzionamento di una ventola.

- Protezione da corto circuito (SCP)

Per corto circuito si intende un'impedenza di uscita inferiore a 0,1 Ohm. Tra l'altro, questa funzione fa in modo che la PSU si sponge nel caso in cui lo vie da 3,3V, 5V o 12V vadano in corto circuito su un'eltra via o a torre. Garantisco inoltre che l'unità o i componenti del PC non subiscano alcun danno nell'eventualità di un corto circuito.

- Protezione di sottotensione (UVP)

La protezione di sottotensione per la uscite a 12 V, 5 V e 3.3 V CC arresta l'alimentatore nel caso in cui le uscite CC scendano sotto un livello impostato, determinato dal produttore dell'alimentatore.

- Protezione di sovratensione (OPP)

La protezione di sovratensione causerà il blocco dell'alimentatore nel caso in cui la richiesta di alimentazione superi la capacità dell'alimentatore.

AXI SERIES™

Specifiche dell'alimentatore

- Dimensioni: 150mm (L) x 86mm (A) x 200mm (P) - MTBF (tempo medio tra guasti): 100.000 ore

Contenuto della confezione

• Alimentatore AX1600i di CORSAIR
+ Set di cavi modulari
• Manuale dell'utente
• Cavo di alimentazione CA
- Fascette per cavi
• Viti di montaggio
• Targhella identificativa contenitore CORSAIR
• Custodia da trasporto
• Cavo USD CORSAIR Link
• Etichette laterali magnetiche sostitutive

AXI SERIES

CORSAIR AX1600I cable configuration

AX1600I
Qty Lunghezza Connettore/cavo
1610mm ± 10mm I Cavo A1X da 24 PIN
2650mm ± 10mm I Cavo EPS/ATX12V oa 8 PIN (4+4)
6650mm ± 10mm I Cavo PCI-E dn 8 PIN (6+2)
2775mm ± 10mm 2		Cavo PCI-E da B PIN (6+2)
2655mm ± 10mm 2		Cavo SATA (2 SATA)
3	800mm ± 10mm	4	Cavo SATA (4 SATA)
3650mm ± 10mm		3	Cavo per periferiche (4 PIN)
2	101mm ± 5mm	1	Cavo per unità floppy (4 PIN)
1	800mm ± 30mm	1	Cavo USB (9 PIN)

CORSAIR AX1600I efficienza dell'allimentatore

CORSAIR AX1600I grafico del rumore della ventola dell'alimentatore

27 28

AXI SERIES™

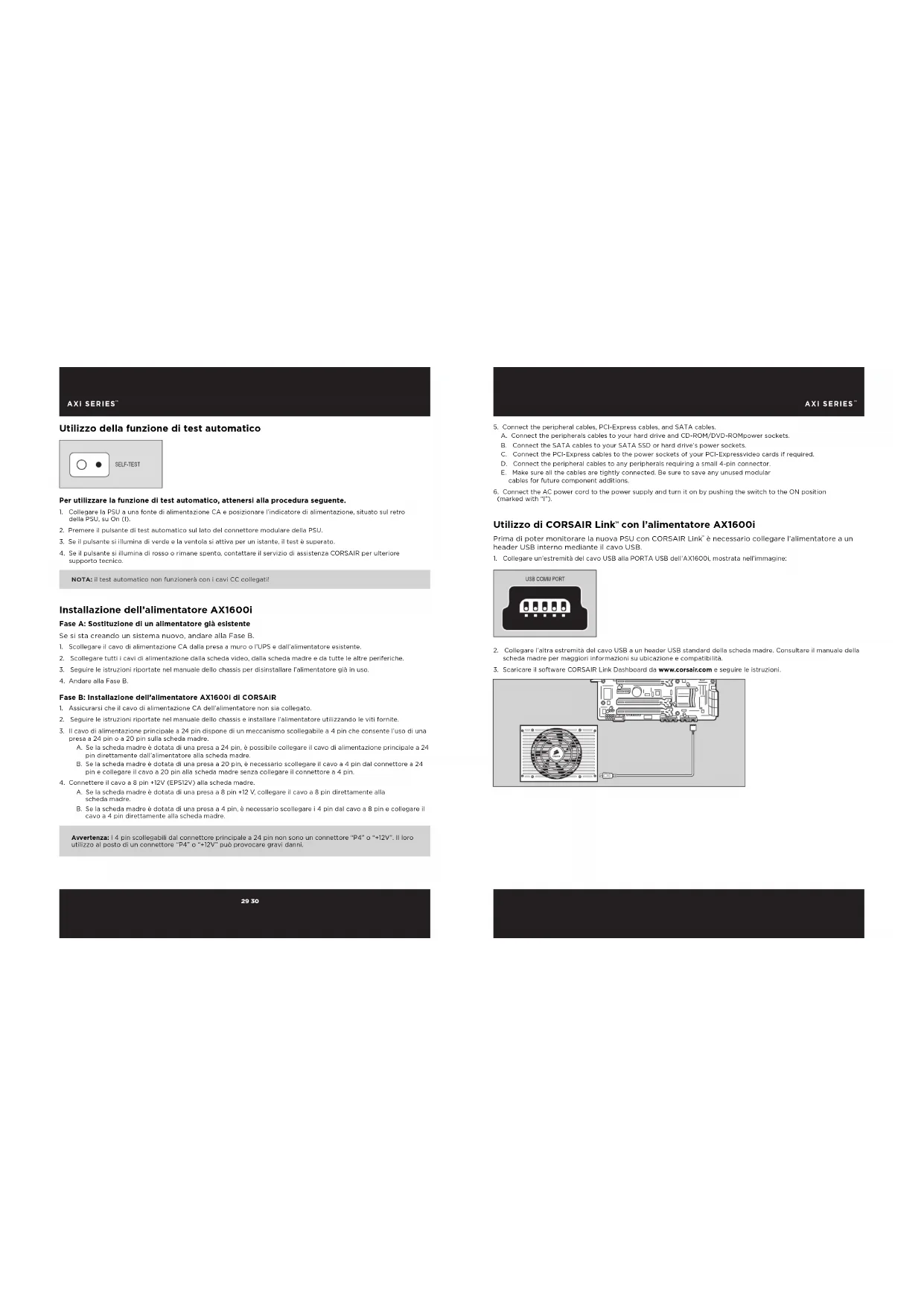

Utilizzo della funzione di test automatico

Per utilizzare la funzione di test automatico, attenersi alla procedura seguente.

1. Collegare la PSU a una fonte di alimentazione CA a posizionare l'indicatore di alimentazione, situato sul retro della PSU, su On (I).
2. Premere il pulsante di test automatico sul lato del connettore modulare della PSU.
3. Se il pulsante si illumina di verde e la ventole si attiva per un istante, il test è superato.
4. Se il pulsante si illumina di rosso o rimane spento, contattare il servizio di assistenza CORSAIR per ulteriore supporto tecnico.

NOTA: Il test automatico non funzionerà con i cavi CC collegati!

Installazione dell'alimentatore AX1600i

Fase A: Sostituzione di un alimentatore già esistente

Se si sta creando un sistema nuovo, andare alla Fase B.

1. Scollegare il cavo di alimentazione CA dalla presa a muro o l'UPS e dall'alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione dalla scheda video, dalla scheda madre e da tutte le altre periferiche.
3. Seguire le istruzioni riportate nel manuale dello chassis per disinstallare l'alimentatore già in uso.
4. Andare alla Fase B.

Fase B: Installazione dell'allimentatore AX1600I di CORSAIR

1. Assicurarsi che il cavo di alimentazione CA dell'alimentatore non sia collegato.
2. Seguire le istruzioni riportate nel manuale dello chassis e installare l'alimentatore utilizzando le viti fornite.
3. Il cavo di alimentazione principale a 24 pin dispone di un meccanismo scollegabile a 4 pin che consente l'uso di una presa a 24 pin o a 20 pin sulla scheda madre.

A. Se le scheda madre è dotata di una presa a 24 pin, è possibile collegare il cavo di alimentazione principale a 24 pin direttamente dall'alimentatore alla scheda madre.

B. Se la scheda madre è dotata di una pressa a 20 pin, è necessario scollegare il cavo a 4 pin dal connettore a 24 pin e collegare il cavo a 20 pin alla scheda madre senza collegare il connettore a 4 pin.

1. Connettere il cava a 8 pin +12V (EPS12V) alla scheda madre.

A. Se la scheda madre è dotata di una presa a 8 pin +12 V, collegare il cavo a 8 pin direttamente alla scheda madre.

B. Se la scheda madre è dotata di una presa a 4 pin, è necessario scollegare i 4 pin dal cavo a 8 pin e collegare il cavo a 4 pin direttamente alla scheda madre.

Avvertenza: 14 pin scollegabili dal connettore principale a 24 pin non sono un connettore "P4" o "+12V". Il loro utilizzo al posto di un connettore "P4" o "+12V" può provocare gravi danni.

29 30

AXI SERIES

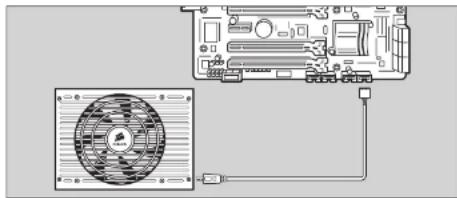

Utilizzo di CORSAIR Link ^™ con l'alimentatore AX1600i

Prima di poter monitorare la nuova PSU con CORSAIR Link è necessario collegare l'alimentatore a un header USB interno mediante il cavo USB.

1. Collegare un'estremità del cavo USB alla PORTA USB dell'AX1600i, mostrata nell'immagine:

1. Collegare l'altra estremità del cavo USB a un header USB standard della scheda madre. Consultare il manuale della scheda madre per maggiori informazioni su ubicazione e compatibilità.
2. Scaricare il software CORSAIR Link Dashboard da www.corsair.com e seguire le istruzioni.

Informazioni importanti sulla sicurezza

ATTENZIONE: PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l'installazione nel rispetto delle istruzioni del produttore e degli avvisi di sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o al sistema ed essere causa di gravi lesioni o morte.
2. All'interno dell'alimentatore è presente un voltaggio elevato. Non aprire l'involucro né cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzione può essere aseguita dagli utenti.
3. Il prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chiusi.
4. Non utilizzare l'alimentatore in prossimità di acqua o in ambienti a temperature e umicità elevate.
5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di riscaldamento, stufe o altri apparecchi che producono calore.
6. Non inserire oggetti nell'area della griglia della ventole o di ventilazione aperta dell'alimentatore.
7. Non modificare i cavi e/o i connettori inclusi con l'alimentatore.
8. Se l'alimentatore utilizza cavi modulari, usare solo cavi forniti dal produttore. Altri cavi potrebbero non essere compatibili e danneggiare il sistema e l'alimentatore in modo grave.
9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore scollegabile a 4 pin. Il connettore a 4 pin non è un connettore P4 o ATX 12V. Non inserire forzatamente questo cavo nella presa P4 o ATX +12V della scheda madre.
10. L'inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza invaliderà la garanzia con effatto immediato.

AXI SERIES

Sicurezza e certificazioni

Ente Standard

C-Tick/RCM AS/NZS CISPR 32:2012 Class B AS/NZS 4417

Argentina IEC 60950-1:2005, IEC 60950-1:2005/AMD1:2009, IEC 60950-1:2005 AMD2:2013

CB IEC 60950-1/IEC 62368-1:2014

CQC Mark GB 4943.1, GB 9254, GB 17625

ROHS (China) Articolo n° 39, amministrazione sul controllo dell'inquinamento causato da prodotti elettronici
