MANUALE UTENTE Sf600 CORSAIR

Informazioni Importanti

Sulla Sicurezza 48

Congratulations per aver acquistato il nuovo alimentatore SFX ad alte prestazioni CORSAIR Series.

Gli alimentatori SF Series forniscono un'efficienza 80 PLUS Platinum, excellenti prestazioni elettriche e un funzionamento praticamente inudibile in un fattore di forma SFX. Grazie ai condensatori giapponesi con rating a 105^ e alla modalità della ventola Zero RPM, sono un'ottima scelta per i PC ad alte prestazioni con un fattore di forma ridotto, in cui affidabilità e silenzioso sono elementi essenziali.

Sicurezza e protezione

- Protezione da sovratensione (OVP)

La protezione da sovratensioni per le uscite CC da 12V, 5V e 3.3V e obbligatoria per la conformità alle specifiche SFX. L'OVP spegne l'alimentatore nel caso di un excesso di tensione nelle uscite CC, il cui livello è determinato dal produttore dell'alimentatore. I livelli minimi di tensione richiesti per la conformità sono 13.4 V per la via a +12V, 5.74V per la via a +5V e 3.76V per la via a 3.3V.

- Protezione da sovracorrente (OCP)

La SF Series presente OCP su vie a 3.3V, 5V e 12V.L'OCP garantisce che l'uscita delle vie con tensione CC rimanga entro i limiti operativi di sicurezza.

- Protezione da surriscaldamento (OTP)

L'OTP garantisce lo spegnimento dell'unità di alimentazione nel caso in cui la temperatura interna raggiunga un determinato livello. Ciò può verificarsi in seguito a un sovraccarico interno della corrente o a un guasto della ventola.

- Protezione da corto circuito (SCP)

Un cortocircuitoiene definito come qualiasi impedenza inferiore a 0.1 ohm. Tra le altre cose, la SCP garantisce lo spegnimento dell'unità di alimentazione in caso di cortocircuito delle vie da 3.3V, 5V e 12V. Assicura inolte che non si verifichi alcun dato all'unità o ai componenti del PC in caso di cortocircuito.

37 38

SF SERIES

SF750

CONTENUTO DELLA CONFEZIONE:

• Alimentatore SF Series di CORSAIR
  Cavo di alimentazione CA
• Set di cavi modulari CC
  Borsa per cavi modulari CC
  Fascettefermacavo

Stemma per case CORSAIR
Guida di installmente
Adattatore da SFX ad ATX
- Informazioni Importanti

sulla Sicurezza

TABELLA ALIMENTAZIONE CORSAIR SF750			CARICO MAX	POTENZA FROGATA MAX
MODELLO	RPS0115	+3.3V	20A	130W
CODICE	CP-902018G	+5V	20A
TENSIONA CA IN INGRESSO	100-240V	+12V	62.5A	750W
CORREnte IN INGRESSO	10A-5A	-12V	0.3A	3.6W
FREQUENZA	47-63Hz	+5Vsb	2.5A	12.5W

POTENZA TOTALE:750W

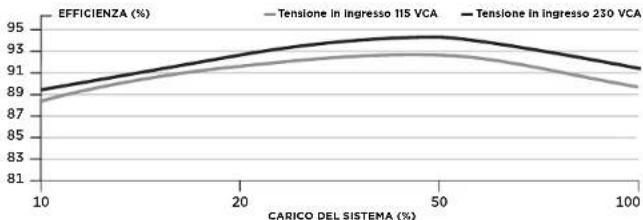

EFFICIENZA ALIMENTAZIONECORSAIR SF750

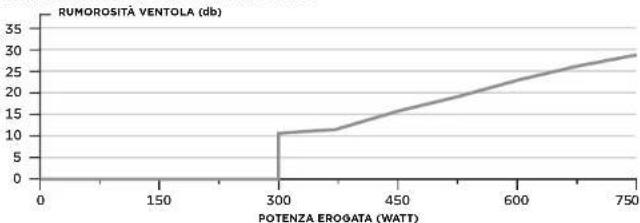

GRAFICO DEL RUMORE DELLAVENTOLA
DELL'ALIMENTATORE CORSAIR SF750

3940

SF SERIES

Elenco cavi CC per CORSAIR SF750

QTA Desrzione			Lunghezza totale
1	Cavo ATX 24 pln300mm	Connettori per cavo	300mm(±10mm)
		1
		Connettori totali
		1
2	Cavo EPS/ATX12V 8 pln (4+4)400mm	Connettori per cavo	400mm(±10mm)
		1
		Connettori totali
		2
2	Cavo PCIe 8 pin (6+2)400mm	Connettori per cavo	500mm(±10mm)
		2
		Connettori totali
		4
2	Cavo SATA (SATA 4)100mm 100mm-300mm-150mm	Connettori per cavo	445mm(±10mm)
		4
		Connettori totali
		8
1	Cavo periferica (4 pin)100mm 100mm-150mm	Connettori per cavo	330mm(±10mm)
		3
		Connettori totali
		3

SF SERIES

SF600

CONTENUTO DELLA CONFEZIONE:

• Alimentatore SF Series di CORSAIR
  Cavo di alimentazione CA
• Set di cavi modulari CC
  Borsa per cavi modulari CC
  Fascettefermacavo

Stemma per case CORSAIR
Guida di installmente
- Adattatore da SFX ad ATX
- Informazioni Importanti

sulla Sicurezza

TABELLA ALIMENTAZIONE CORSAIR SF600			CARICO MAX	POLENZA EROGATA MAX
MODELLO	RPS012	+3.3V	20A	120W
CODICE	CP-9020182	+5V	20A
TENSIONE CA IN INGRESSO	100-240V	+12V	50A	600W
CORREnte IN INGRESSO	10A-5A	-12V	0.3A	3.6W
FREQUENZA	47-63Hz	*5Vsb	2.5A	12.5W

POTENZA TOTALE:600W

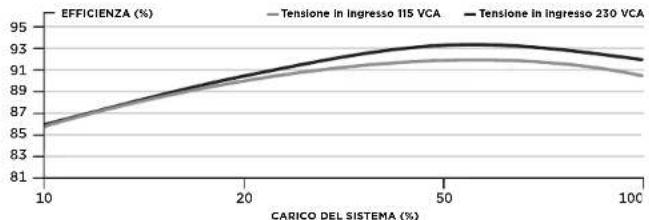

EFFICIENZA ALIMENTAZIONE CORSAIR SF600

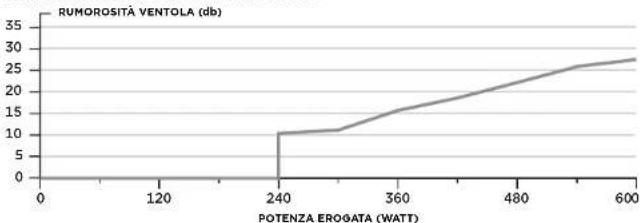

GRAFICO DEL RUMORE DELLA VENTOLA
DELL'ALIMENTATORE CORSAIR SF600

4142

SF SERIES

Elenco cavi CC per CORSAIR SF600

QTA Descrizione			Lunghezza totale
1	Cavo ATX 24 pin300mm	Connettori per cavo	300mm(±10mm)
		1
		Connettori totali
		1
1	Cavo EPS/ATX12V 8 pin (4+4)400mm	Connettori per cavo	400mm(±10mm)
		1
		Connettori totali
		1
2	Cavo PCIe 8 pin (6+2)400mm	Connettori per cavo	400mm(±10mm)
		1
		Connettori totali
		2
1	Cavo SATA (SATA 4)100mm 100mm-300mm-150mm	Connettori per cavo	445mm(±10mm)
		4
		Connettori totali
		4
1	Cavo periferica (4 pin)100mm 100mm-150mm	Connettori per cavo	330mm(±10mm)
		3
		Connettori totali
		3

SF SERIES

SF450

CONTENUTO DELLA CONFEZIONE:

• Alimentatore SF Series di CORSAIR
  Cayo di allimentazione CA
• Set di cavi modulari CC
  Borsa per cavi modulari CC
  Fascettefermacavo

Stemma per case CORSAIR
Guida di Installazione
Adattatore da SEX ad ATX
- Informazioni Importanti

sulla Sicurezza

TABELLA ALIMENTAZIONE CORSAIR SF450			CARICO MAX	POLENZA EROGATA MAX
MODELLO RPSOITI +3.3V	15A			100W
CODICE	CP-902081	+5V	20A
TENSIONE CA IN INGRESSO	100-240V	+12V	37.5A	450W
CORREnte IN INGRESSO	10A-5A	-12V	0.3A	3.6W
FREQUENZA	47-63Hz	+5Vsb	2.5A	12.5W

POTENZA TOTALE: 450W

EFFICIENZA ALIMENTAZIONE CORSAIR SF450

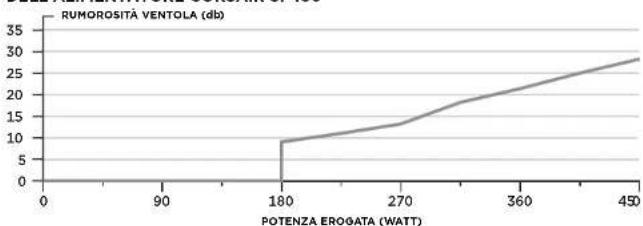

GRAFICO DEL RUMORE DELLA VENTOLA
DELL'ALIMENTATORE CORSAIR SF450

43 44

SF SERIES

Elenco cavi CC per CORSAIR SF450

QTA Desrzione			Lunghezza totale
1	Cavo ATX 24 pin300mm	Connettori per cavo	300mm(±10mm)
		1
		Connettori total
		1
1	Cavo EPS/ATX12V 8 pin (4+4)400mm	Connettori per cavo	400mm(±10mm)
		1
		Connettori total
		1
2	Cavo PCIe 8 pin (6+2)400mm	Connettori per cavo	400mm(±10mm)
		1
		Connettori total
		2
1	Cavo SATA (SATA 4)100mm 100mm-150mm-150mm	Connettori per cavo	445mm(±10mm)
		4
		Connettori total
		4
1	Cavo periferica (4 pin)100mm 100mm-150mm-150mm	Connettori per cavo	330mm(±10mm)
		3
		Connettori total
		3

SF SERIES

SF SERIES

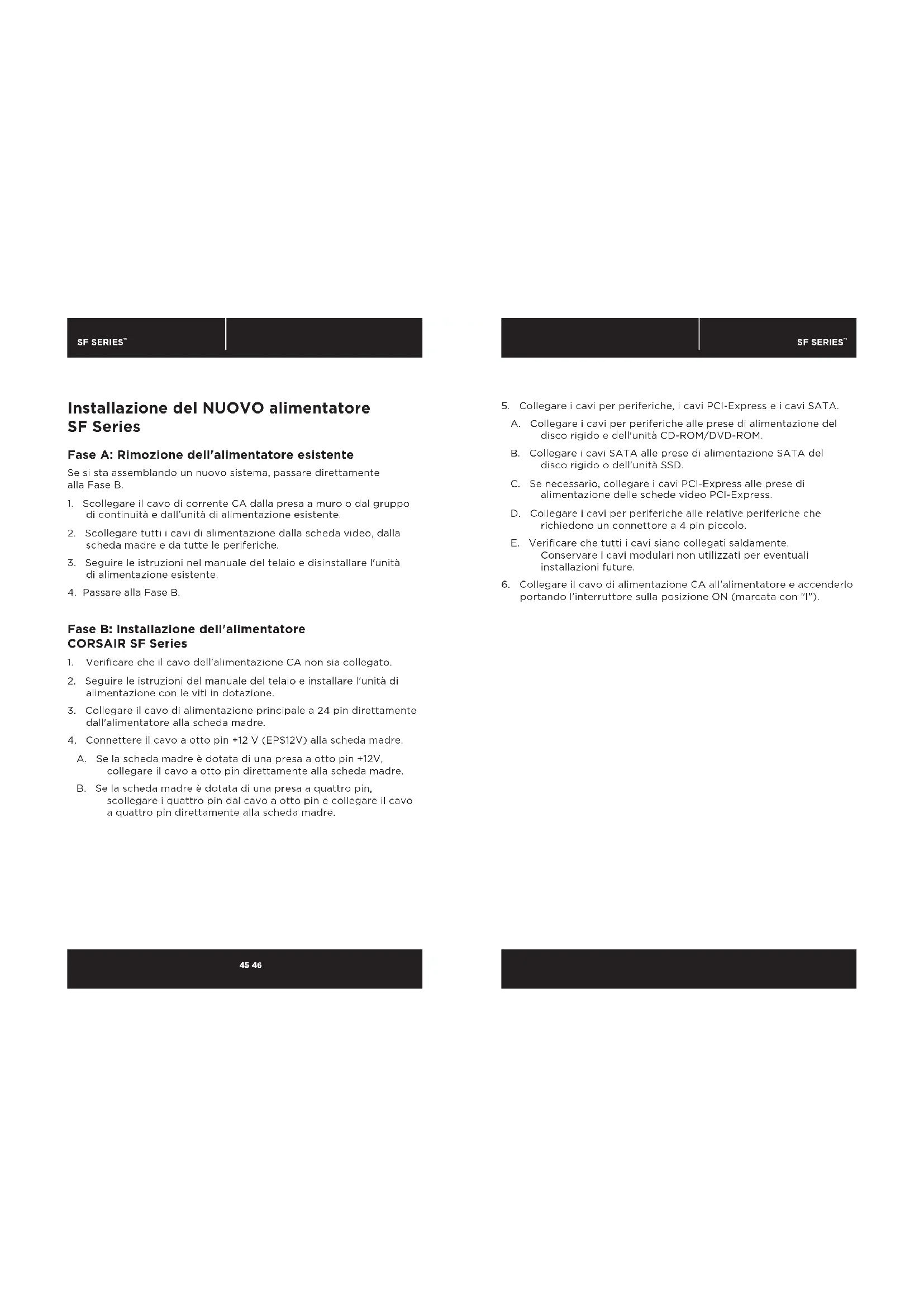

Installazione del NUOVO alimentatore SF Series

Fase A: Rimozione dell'alimentatore esistente

Se si sta assemblando un nuovo sistema, passare direttamente alla Fase B.

1. Scollegare il cavo di corrente CA alla presa a muro o dal gruppo di continuità e dall'unità di alimentazione esistente.
2. Scollegare tutti i cavi di alimentazione alla schedà video, alla schedà madre e da tutte le periferiche.
3. Seguire le instruzioni nel manuale del telaio e disinstallare l'unità di alimentazione existente.
   4.Passare alla Fase B.

Fase B: Installazione dell'alimentatore CORSAIR SF Series

1. Verificare che il cavo dell'alimentazione CA non sia collegato.
2. Seguire le instruzioni del manuale del telaio e INSTALLARE l'unità di alimentazione con le viti in dotazione.
3. Collegare il cavo di alimentazione principale a 24 pin direttamente dall'alimentatore alla schedà madre.
4. Connette il cavo a otto pin +12V (EPS12V) alla scheda madre.

A. Se laScheduledadere dotata diuna presa ato pin +12V collagenarelcavo atoo pin direttamente alla scheduledmadre.
B. Se la schada madre è dotata di una presa a quattro pin, scollegare i quattro pin dal cavo a otto pin e collegare il cavo a quattro pin direttamente alla schada madre.

1. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.

A. Collegare i cavi per periferiche alle prese di alimentazione del disco rigido e dell'unità CD-ROM/DVD-ROM.
B. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido o dell'unità SSD.
C. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione delle schede video PCI-Express.
D. Collegare i cavi per periferiche alle relative periferiche che richiedono un connettore a 4 pin piccolo.
E. Verificare che tutti i cavi siano collegati saldamente. Conservare i cavi modulari non utilizzati per eventuali installazioni future.
6. Collegare il cavo di alimentazione CA all'alimentatore e accenderlo portando l'interrottore sulla posizione ON (marcata con "I").

45 46

SF SERIES

SF SERIES

ULTRA

LOW

NOISE

Modalità della ventola Zero RPM

La modalità Zero RPM consente alla ventola di rimonere spenta nei periodi in cui il carico del sistema risultata medio-basso. La Tecnologia utilizes diverse temperature interne all'unità di alimentazione,或者其他 al livello di potenza in uscita per determinare quando è necessario il raffreddamento attivo per l'unità di alimentazione. In condizioni di lavoro estreme, la ventola si attiva per garantire il raffreddamento necessariorawnza aggianta di rumore supplementare.Per il profilo specifico della ventola della propria unità, consultare la sezione della relativa unità di alimentazione.

Informazioni importanti sulla sicurezza

ATTENZIONE:PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l'installatione nel rispetto delle istruzioni del produttore e degli avvisi di sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o alsystema ed essere causa di gravi lesioni o morte.
2. All'interno dell'alimentatore è presente un voltaggio elevato. Non aprire l'involucro né cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.
3. Il presente prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chiusi.
4. Nonutilizzare l'alimentatore in prossimità di acqua o in ambienti a temperature e umidità elevate.
5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di riscaldamento, stufe o altri apparecchi che producono calore.
6. Non insere oggetti nell'area della griglia della ventola o di ventilazione aperta dell'alimentatore.
7. Non modificare i cavi e/o i connettori in dotazione con l'alimentatore.
8. Se l'alimentatore utilizza cavi modulari, usare solo cavi forniti dal produttore.Altri cavi potrebbero non essere compatibili e danneggiare ilsystema e l'alimentatore in modo grave.
9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore scollegabile a 4 pin. Il connettore a 4 pin non è un connettore P4 o ATX 12 V. Non insere forzamente quello cavo nella presa P4 o ATX +12 V della scheda madre.
10. L'inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza invaliderà la garanzia con effetto immediato.

4748
