Sf450 - Alimentation (PC) CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour PC, format SFX
Marque	Corsair
Modèle	SF450
Puissance nominale	450 W
Entrée CA	100-240 V, 10-5 A, 47-63 Hz
Rail +12V	37,5 A (450 W)
Rail +3,3V	15 A (100 W)
Rail +5V	20 A
Rail -12V	0,3 A (3,6 W)
Rail +5Vsb	2,5 A (12,5 W)
Efficacité	80 PLUS Platinum (jusqu'à 92 % à 50 % de charge sur 115 V)
Protections intégrées	OVP, OCP, OTP, SCP
Ventilation	Ventilateur avec mode Zero RPM (arrêt en charge faible/moyenne)
Connecteurs modulaires	1x ATX 24 broches (300 mm), 1x EPS/ATX12V 8 broches (400 mm), 2x PCIe 8 broches (6+2) (400 mm), 1x SATA (4 connecteurs, 445 mm), 1x périphérique 4 broches (3 connecteurs, 330 mm)
Accessoires fournis	Cordon d'alimentation CA, câbles modulaires CC, sac de rangement, attaches de câbles, badge Corsair, adaptateur SFX vers ATX, manuel utilisateur
Format	SFX (adaptateur ATX inclus)
Sécurité	Ne pas ouvrir le boîtier (risque de choc électrique). Utiliser uniquement en intérieur. Ne pas utiliser près d'eau ou de sources de chaleur.
Entretien	Nettoyer l'extérieur avec un chiffon sec. Ne pas insérer d'objets dans les grilles de ventilation.
Garantie	Garantie constructeur standard (se référer au manuel)

FOIRE AUX QUESTIONS - Sf450 CORSAIR

Quelle est la puissance nominale du Corsair SF450 ?

La puissance nominale est de 450 watts, avec un rail +12V capable de fournir jusqu'à 37,5 A.

Quelles protections électriques sont intégrées ?

L'alimentation intègre les protections OVP (surtension), OCP (surintensité), OTP (surchauffe) et SCP (court-circuit).

Le ventilateur fait-il du bruit en fonctionnement ?

Le ventilateur utilise le mode Zero RPM : il reste arrêté en charge faible/moyenne pour un fonctionnement silencieux. Il ne démarre que lorsque la charge ou la température interne l'exigent.

Quel est le format de cette alimentation ?

Il s'agit d'un format SFX (Small Form Factor). L'adaptateur SFX vers ATX fourni permet une installation dans les boîtiers standard.

Quels câbles et connecteurs sont inclus ?

Câbles modulaires : 1x ATX 24 broches (300 mm), 1x EPS/ATX12V 8 broches (400 mm), 2x PCIe 8 broches (6+2, 400 mm), 1x SATA (4 connecteurs, 445 mm), 1x périphérique 4 broches (3 connecteurs, 330 mm).

Puis-je utiliser cette alimentation avec une carte graphique puissante ?

Oui, les deux connecteurs PCIe 8 broches (6+2) permettent d'alimenter la plupart des cartes graphiques milieu de gamme. Vérifiez la puissance totale nécessaire de votre configuration (max 450 W).

Quelle est l'efficacité énergétique certifiée ?

L'alimentation est certifiée 80 PLUS Platinum, avec une efficacité maximale de 92 % à 50 % de charge sur 115 V et 93 % sur 230 V.

Comment installer l'alimentation dans un boîtier ATX ?

Utilisez l'adaptateur SFX vers ATX fourni. Suivez les étapes du manuel : retirez l'ancienne alimentation, fixez l'adaptateur, puis installez le SF450, connectez les câbles modulaires et enfin le cordon secteur.

Puis-je remplacer les câbles modulaires par des câbles personnalisés ?

Il est fortement déconseillé d'utiliser des câbles non fournis par Corsair, car le brochage peut différer et endommager le matériel. Utilisez uniquement les câbles d'origine ou des câbles compatibles Corsair.

Que faire en cas de problème ou de panne ?

Consultez d'abord le manuel d'utilisation. Ne tentez jamais d'ouvrir l'alimentation (risque de choc). Contactez le support Corsair ou votre revendeur pour une prise en charge sous garantie.

MODE D'EMPLOI Sf450 CORSAIR

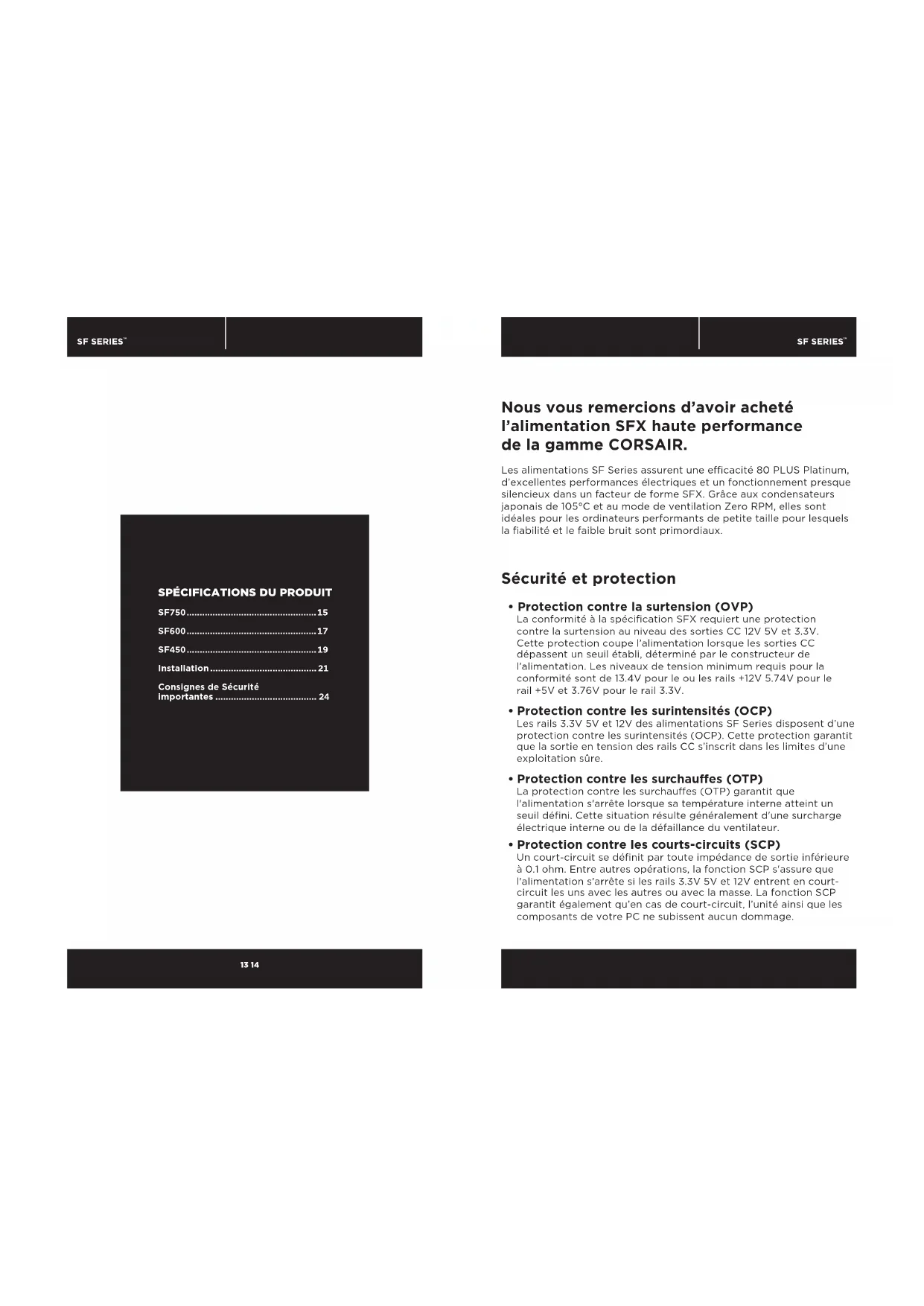

Consignes de Sécurité

importantes 24

Nous vous remercions d'avoir acheté l'alimentation SFX haute performance de la gamme CORSAIR.

Les alimentations SF Series assurent une efficacité 80 PLUS Platinum, d'excellentes performances électriques et un fonctionnement presque silencieux dans un facteur de forme SFX. Grâce aux condensateurs japonais de 105°C et au mode de ventilation Zero RPM, elles sont idéales pour les ordinateurs performants de petite taille pour lesquels la fiabilité et le faible bruit sont primordiaux.

Sécurité et protection

• Protection contre la surtension (OVP)

La conformité à la spécification SFX requiert une protection contre la surtension au niveau des sorties CC 12V 5V et 3.3V. Cette protection coupe l'alimentation lorsque les sorties CC dépassent un seuil établi, déterminé par le constructeur de l'alimentation. Les niveaux de tension minimum requis pour la conformité sont de 13.4V pour le ou les rails +12V 5.74V pour le rail +5V et 3.76V pour le rail 3.3V.

- Protection contre les surintensités (OCP)

Les rails 3.3V 5V et 12V des alimentations SF Series disposent d'une protection contre les surintensités (OCP). Cette protection garantit que la sortie en tension des rails CC s'inscrit dans les limites d'une exploitation sûre.

- Protection contre les surchauffes (OTP)

La protection contre les surchauffes (OTP) garantit que l'alimentation s'arrête lorsque sa température interne atteint un seuil défini. Cette situation résulte généralement d'une surcharge électrique interne ou de la défaillance du ventilateur.

- Protection contre les courts-circuits (SCP)

Un court-circuit se définit par toute impédance de sortie inférieure à 0.1 ohm. Entre autres opérations, la fonction SCP s'assure que l'alimentation s'arrête si les rails 3.3V 5V et 12V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu'en cas de court-circuit, l'unité ainsi que les composants de votre PC ne subissent aucun dommage.

SF SERIES ^14

SF750

• Alimentation CORSAIR SF Series
• Cordon d'alimentation CA
• Jeu de câbles modulaires CC
- Sac de stockage de câbles modulaires CC
- Attaches de câbles

• Badge de boîtier CORSAIR
• Manuel de l'utilisateur
• Adaptateur SFX vers ATX
• Informations de
sécurité importantes

TABLEAU DE PUISSANCE DE L'ALIMENTATION CORSAIR SF750

MODÈLE RPS0115 +3,3V 20A				130W
RÉFÉRENCE PIÈCE CP-9020188 +5V 20A
ENTRÉE CA NOMINALE 100-240V +12V 62,5A 750W
COURANT EN ENTRÉE 10A-5A -12V 0,3A		3,6W
FRÉQUENCE	47-63Hz	+5Vsb	2,5A	12,5W

PUISSANCE TOTALE: 750W

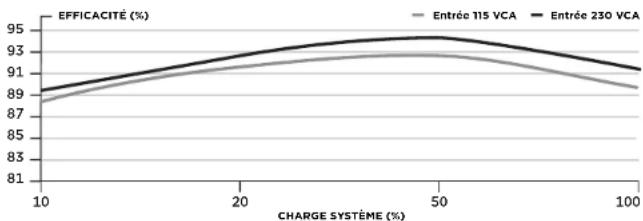

EFFICACITÉ DE L'ALIMENTATION CORSAIR SF750

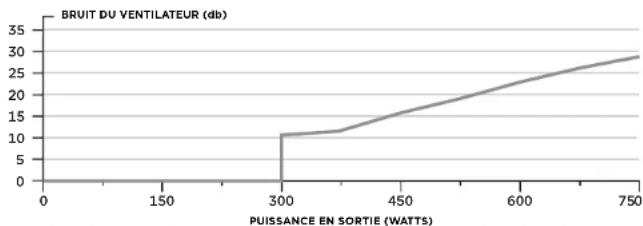

COURBE SONORE DU VENTILATEUR DE L'ALIMENTATION CORSAIR SF750

15 16

SF SERIES™

LISTE DES CÂBLES CC CORSAIR SF750

Qté	Description		Longueur totale
1	Câble ATX 24 broches	Connecteurs par câble	300mm(± 10mm)
		1
		Total des connecteurs
		1
2	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	400mm(± 10mm)
		1
		Total des connecteurs
		2
2	Câble PCIe 8 broches (6+2)	Connecteurs par câble	500mm(± 10mm)
		2
		Total des connecteurs
		4
2	Câble SATA (4 SATA)	Connecteurs par câble	445mm(± 10mm)
		4
		Total des connecteurs
		8
1	Câble périphérique (4 broches)	Connecteurs par câble	330mm(± 10mm)
		3
		Total des connecteurs
		3

SF SERIES ^14

SF600

• Alimentation CORSAIR SF Series
• Cordon d'alimentation CA
- Jeu de câbles modulaires CC
- Sac de stockage de câbles modulaires CC
- Attaches de câbles

• Badge de boîtier CORSAIR
• Manuel de l'utilisateur
• Adaptateur SFX vers ATX
• Informations de
sécurité importantes

TABLEAU DE PUISSANCE
DE L'ALIMENTATION CORSAIR SF600

MODÈLE RPS0112 +3,3V 20A			120W
RÉFÉRENCE PIÈCE CP-9020182 +5V 20A
ENTRÉE CA NOMINALE 100-240V +12V 50A 600W
COURANT EN ENTRÉE 10A-5A -12V 0,3A	3,6W
FRÉQUENCE	47-6,3Hz	+5Vsb	2.5A

Qté	Description		Longueur totale
1	Câble ATX 24 broches	Connecteurs par câble	300mm(± 10mm)
		1
		Total des connecteurs
		1
1	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	400mm(± 10mm)
		1
		Total des connecteurs
		1
2	Câble PCIe 8 broches (6+2)	Connecteurs par câble	400mm(± 10mm)
		1
		Total des connecteurs
		2
1	Câble SATA (4 SATA)	Connecteurs par câble	445mm(± 10mm)
		4
		Total des connecteurs
		4
1	Câble périphérique (4 broches)	Connecteurs par câble	330mm(± 10mm)
		3
		Total des connecteurs
		3

SF SERIES ^14

SF450

• Alimentation CORSAIR SF Series
• Cordon d'alimentation CA
- Jeu de câbles modulaires CC
- Sac de stockage de câbles modulaires CC
- Attaches de câbles

• Badge de boîtier CORSAIR
• Manuel de l'utilisateur
• Adaptateur SFX vers ATX
• Informations de
sécurité importantes

TABLEAU DE PUISSANCE DE L'ALIMENTATION CORSAIR SF450

MODÈLE RPS0111 +3,3V	15A			100W
RÉFÉRENCE PIÈCE	CP-9020181	+5V	20A
ENTRÉE CA NOMINALE	100-240V	+12V	37,5A	450W
COURANT EN ENTRÉE	10A-5A	-12V	0,3A	3,6W
FRÉQUENCE	47-6,3Hz	+5Vsb	2,5A	12,5W

PUISSANCE TOTALE: 450W

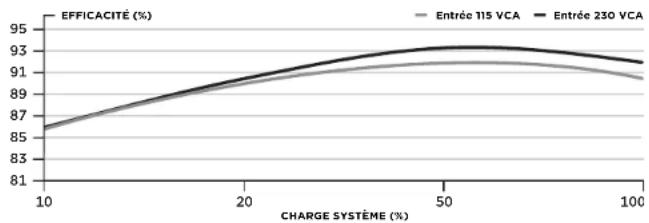

EFFICACITÉ DE L'ALIMENTATION CORSAIR SF450

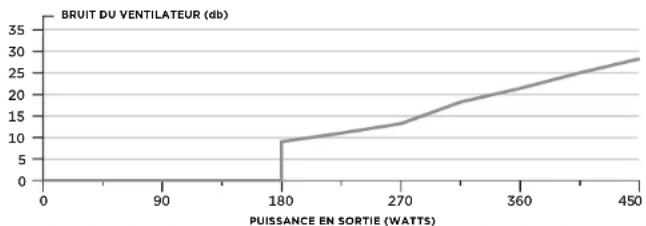

COURBE SONORE DU VENTILATEUR DE L'ALIMENTATION CORSAIR SF450

19 20

SF SERIES™

LISTE DES CÂBLES CC CORSAIR SF450

Qté Description			Longueur totale
1	Câble ATX 24 broches	Connecteurs par câble	300mm(± 10mm)
		1
		Total des connecteurs
		1
1	Câble EPS/ATX12V 8 broches (4+4)	Connecteurs par câble	400mm(± 10mm)
		1
		Total des connecteurs
		1
2	Câble PCIe 8 broches (6+2)	Connecteurs par câble	400mm(± 10mm)
		1
		Total des connecteurs
		2
1	Câble SATA (4 SATA)	Connecteurs par câble	445mm(± 10mm)
		4
		Total des connecteurs
		4
1	Câble périphérique (4 broches)	Connecteurs par câble	330mm(± 10mm)
		3
		Total des connecteurs
		3

SF SERIES ^TM

SF SERIES™

Installation de votre NOUVELLE alimentation SF Series

Étape A: Retrait de l'alimentation existante

Si vous assemblez un nouveau système, passez directement à l'étape B.

1. Déconnectez le cordon d'alimentation CA de la prise muraleou de votre onduleur, puis de toute unité d'alimentation présente.
2. Déconnectez tous les câbles d'alimentation de vos périphériques (carte vidéo, carte mère, etc.).
3. Suivez les instructions du manuel de votre châssis et désinstallez votre alimentation existante.
4. Passez à l'étape B.

Étape B: Installation de l'alimentation CORSAIR SF Series

1. Assurez-vous que le câble d'alimentation CA de l'unité est déconnecté.
2. Suivez les instructions du manuel de votre châssis et installez l'alimentation au moyen des vis fournies.
3. Raccorder le câble d'alimentation principal à 24 broches de l'unité d'alimentation directement à votre carte mère.
4. Raccordez le câble +12 V (EPS12V) à 8 broches à la carte mère.

A. Si votre carte mère dispose d'un connecteur +12 V à 8 broches, raccordez le câble à 8 broches directement à celle-ci.
B. Si votre carte mère dispose d'un connecteur à 4 broches, détachez le module à 4 broches du câble à 8 broches, puis raccordez directement le câble à 4 broches ainsi obtenu à la carte mère.

1. Raccordez les câbles des périphériques, les câbles PCI-Express et les câbles SATA.

A. Raccordez les câbles des périphériques aux prises d'alimentation de vos disques durs et lecteurs de CD-ROM/DVD-ROM.
B. Raccordez les câbles SATA aux prises d'alimentation de vos disques mécaniques et SSD SATA.
C. Raccordez les câbles PCI-Express aux prises d'alimentation de vos cartes vidéo PCI-Express (le cas échéant).
D. Raccordez les câbles des périphériques aux éventuels périphériques requérant un petit connecteur à 4 broches.
E. Assurez-vous que tous les câbles sont fermement raccordés. Veillez à conserver tout câble modulaire inutilisé pour un éventuel ajout de composants ultérieur.

1. Raccordez le cordon d'alimentation CA à l'unité d'alimentation et mettez celle-ci sous tension en poussant le switch en position MARCHE (marquée d'un I).

SF SERIES™

SF SERIES™

ULTRA

LOW

NOISE

Mode Zero RPM

Le mode Zero RPM permet de mettre le ventilateur à l'arrêt pendant une exploitation en charge faible à moyenne. Cette technologie fait appel à différentes valeurs de température internes à l'alimentation et au niveau de puissance de sortie pour déterminer si un refroidissement actif de l'alimentation est nécessaire. Et lorsque l'unité est fortement sollicitée, le ventilateur se met en marche afin de garantir qu'il produit le refroidissement nécessaire, sans aucun bruit supplémentaire. Si votre unité présente un profil de ventilateur spécifique, veuillez vous reporter à la section des spécifications de cette alimentation.

Consignes de sécurité importantes

ATTENTION ! RISQUE DE CHOC ÉLECTRIQUE !

1. Procédez à l'installation conformément à toutes les instructions du fabricant et à tous les avertissements de sécurité. Le non-respect de cette condition pourrait conduire à l'endommagement de votre alimentation ou de votre système, et pourrait engendrer des blessures graves, voire le décès de l'utilisateur.
2. L'alimentation est le siège de hautes tensions. N'ouvrez pas le boîtier de l'alimentation et ne tentez pas de la réparer ; il ne contient aucun composant sur lequel l'utilisateur peut intervenir.
3. Ce produit est conçu pour un usage en intérieur uniquement.
4. N'utilisez pas l'alimentation près de l'eau, ni dans des environnements à température ou à niveau d'hygrométrie élevé.
5. N'installez pas l'alimentation à proximité de sources de chaleur, tels que radiateurs, registres thermiques, poêles ou autres appareils qui produisent de la chaleur.
6. N'insérez aucun objet à travers l'ouverture à grille du ventilateur ou l'évacuation de l'alimentation.
7. Ne modifiez pas les câbles et/ou les connecteurs intégrés à cette alimentation.
8. Si cette alimentation utilise des câbles modulaires, utilisez uniquement les câbles fournis par le fabricant. Les autres câbles peuvent se révéler incompatibles et infliger des dommages importants à votre système et à votre alimentation.
9. Le connecteur d'alimentation à 24 broches principal dispose d'un connecteur à 4 broches amovible. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12V. N'insérez pas ce câble de force dans le connecteur P4 ou ATX 12V de la carte mère.
10. Le non-respect des instructions du fabricant et/ou des présentes consignes de sécurité entraînera l'annulation immédiate de toute garantie.

SF SERIES™

SF SERIES™

PRODUKTSPEZIFIKATIONEN

SF750 27

SF600....29

SF450 31
