Produkttyp	PC-Netzteil
Marke	CORSAIR
Modell	VS400
Nennleistung	400 W
ATX-Norm	ATX12V 2.31 (abwärtskompatibel mit ATX12V 2.2 und älter)
Mindestwirkungsgrad	80 % ab 10 % Last
Leistungsfaktor	Aktive Korrektur (aktives PFC)
+12V-Schiene	Dedizierte, einzelne Schiene
Schutzfunktionen	Überspannung (OVP), Überlast (OCP), Unterspannung (UVP), Kurzschluss (SCP)
Lüfter	Ansauglüfter mit thermostatischer Steuerung, variable Drehzahl
Zero-RPM-Modus	Nein
Hauptanschluss	24-polig mit abnehmbarem 4-poligen Stecker (kompatibel mit 20/24 Pol)
CPU-Anschluss	EPS12V 8-polig (kompatibel mit 4 Pol)
PCI-Express-Anschlüsse	1 6+2-poliger Stecker
SATA-Anschlüsse	Mehrere (Anzahl nicht angegeben)
Peripherieanschlüsse	4-polige Molex-Stecker
Kabelmodularität	Nein (feste Kabel)
Garantie	3 Jahre
Verwendung	Nur für den Innenbereich
Sicherheit	Gehäuse nicht öffnen (Hochspannung)

Häufig gestellte Fragen - Vs400 CORSAIR

Wie hoch ist die Leistung des Corsair VS400?

Das Corsair VS400 liefert eine Nennleistung von 400 Watt, geeignet für Verbraucher- und Bürokonfigurationen.

Wie lange beträgt die Garantiezeit?

Dieses Netzteil ist durch eine 3-jährige Garantie von Corsair ab Kaufdatum geschützt.

Ist das Netzteil modular?

Nein, das Corsair VS400 ist nicht modular. Alle Kabel sind fest und am Gerät angebracht.

Welche Schutzfunktionen sind enthalten?

Das Netzteil verfügt über Schutz gegen Überspannung (OVP), Überlast (OCP), Unterspannung (UVP) und Kurzschluss (SCP).

Läuft der Lüfter ständig?

Der Lüfter ist thermostatisch: Seine Drehzahl variiert je nach Innentemperatur. Er verfügt nicht über einen Zero-RPM-Modus, daher dreht er auch bei geringer Last immer mit niedriger Geschwindigkeit.

Wie hoch ist der Wirkungsgrad dieses Netzteils?

Das Corsair VS400 bietet einen Mindestwirkungsgrad von 80% ab 10% Last, gemäß der Standard-80-Plus-Spezifikation.

Ist es mit einem 20-poligen Motherboard kompatibel?

Ja, der 24-polige Hauptanschluss hat einen abnehmbaren 4-poligen Stecker, der die Verwendung an einem 20-poligen Motherboard ermöglicht.

Kann ich einen Prozessor mit einem 4-poligen Anschluss anschließen?

Ja, das 8-polige EPS12V-Kabel kann in zwei 4-polige Abschnitte geteilt werden, um an 4-polige Motherboards zu passen.

Wie viele PCI-Express-Anschlüsse hat es?

Das Corsair VS400 ist mit einem 6+2-poligen PCI-Express-Stecker zur Stromversorgung einer Grafikkarte ausgestattet.

Was tun bei Installationsproblemen?

Konsultieren Sie das vollständige Handbuch und die Sicherheitshinweise. Für technische Unterstützung besuchen Sie die Website corsair.com/contact oder die Corsair-Supportgruppe.

BEDIENUNGSANLEITUNG Vs400 CORSAIR

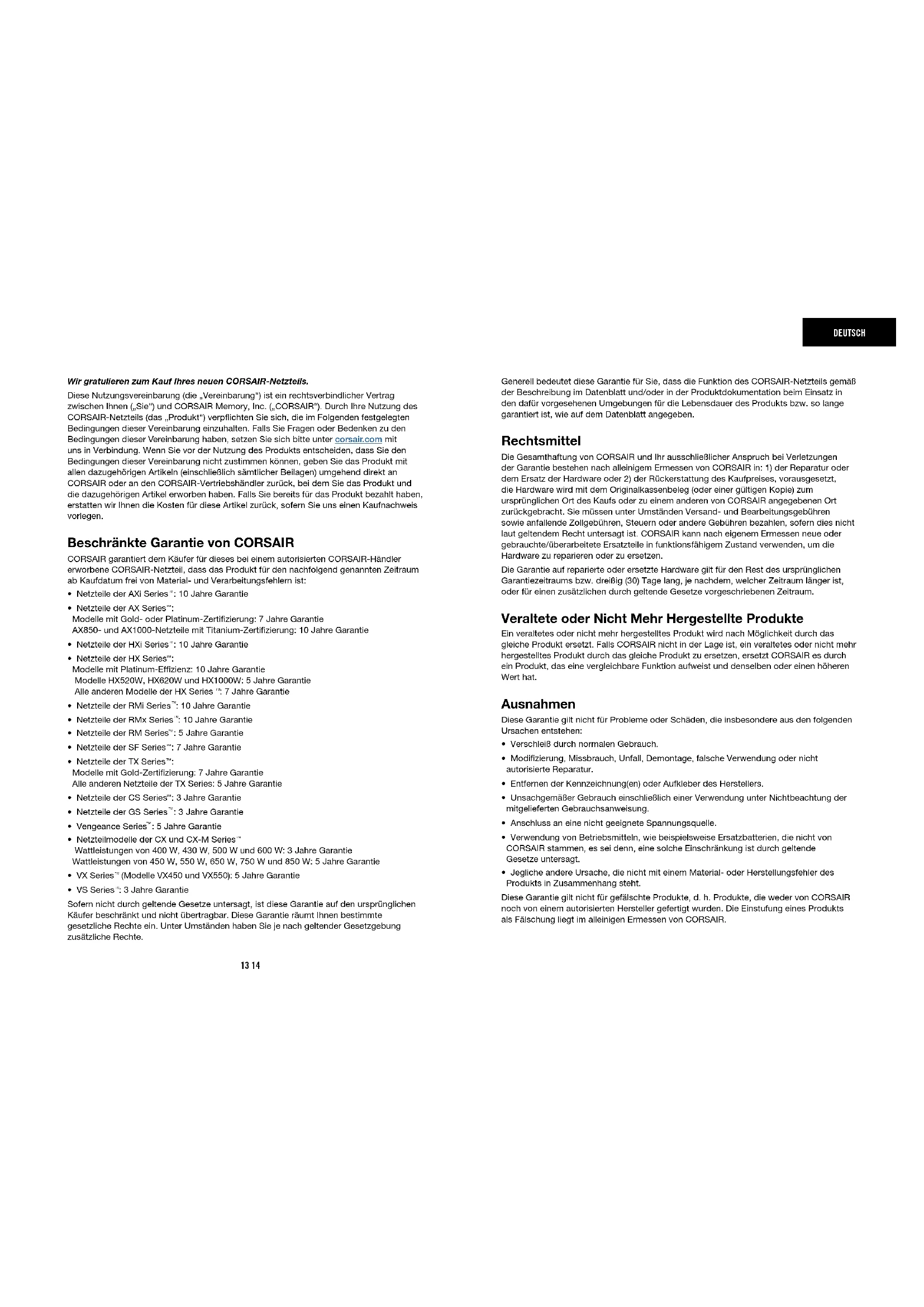

Wir gratulieren zum Kauf theirs neuen CORSAIR-Netzteils.

These Nutzungsvereinbarung (die „Vereinbarung“) ist ein rechtsverbindlicher Vertrag zwischen Jahren („Sie“) und CORSAIR Memory, Inc. („CORSAIR“). Durch ihre Nutzung des CORSAIR-Netzteils (das „Produkt“) verpflichten Sie sich, die Im Folgenden festgelegten Bedingungen dieser Vereinbarung einzuzahlen. Falls Sie Fragen oder Bodenken zu den Bedingungen dieser Vereinbarung haben, setzen Sie sichitte unter cornair.com mit uns in Verbindung. Wenn Sie vor der Nutzung des Produkts entscheiden, dass Sie den Bedingungen dieser Vereinbarung nicht zustimmen konnen, geben Sie das Produkt mit allen dazugehörigen Antiekeln (einschließlich sonstlicher Boilagon) umgehend direkt an CORSAIR oder an den CORSAIR-Vertriebshandier zurück, bei dem Sie das Produkt und die dazugehörigen Antikel erworben haben. Falls Sie bereits für das Produkt bezahlt haben, erstatten wir ihren die Kosten für diese Antikel zurück, sofern Sie uns einen Kaufnachweis vorlagen.

Beschränkte Garantie von CORSAIR

CORSAIR garantiert dem Käufer für diese besem autorisierten CORSAIR-Händler erworbene CORSAIR-Netzeil, dass这点 für den nachfolgenden genannten Zeitraum ab Kaufdatum frei von Material- und Verarbeitungsfehlern ist:

Netzteile der AXI Series10:10 Jahre Garantie
Netzelle der AX Series:
Modella with Gold- oder Platinum-Zertifizierung: 7 Jahre Garantie AX850- und AX1000-Netzeinteil mit Titanium-Zertifizierung: 10 Jahre Garantie
Netteteile der HXi Series: 10 Jahre Garantie
Netzeile der HX Series":
Modelle mit Platinum-Effizienz: 10 Jahre Garantie
Modelle HX520W, HX620W und HX1000W: 5 Jahre Garantie
Alle anderen Modelle der HX Series: 7 Jahre Garantie
Netzeleider RMi Series10 Jahre Garantie
Netzteile der RMx Series: 10 Jahre Garantie
Netzeile der RM Series: 5 Jahre Garantie
Netzteile der SF Series: 7 Jahre Garanti
Netzteile der TX Series:
Modellie mit Gold-Zertifizierung: 7 Jahre Garantie
Alle anderen Netzeitfele der TX Series: 5 Jahre Garantie
Netzeile der CS Series": 3 Jahre Garantie
Netzeile der GS Series: 3 Jahre Garantie
Vengeance Series": 5 Jahre Garantie
-Netzeilmodelle der CX und CX-M Series Wattleistungen von 400 W,430 W,500 W und 600 W:3 Jahre Garantie Wattleistungen von 450 W,550 W,650 W,750 W und 850 W:5 Jahre Garantie
- VX Series™ (Modelle VX450 und VX550): 5 Jahre Garantie
VS Series: 3 Jahre Garantie

Sofern nicht durch geltende Gesetze untersagt, ist diese Garantie auf den ursprünglichen Käfer berchänkt und nicht übertragbar. Diese Garantie räumt Ihnen bestimme gesetzliche Rechte ein. Unter Umständen haben Sie je nach geltender Gesetzgebung zusätzliche Rechte.

Generell bedeutet diese Garantie für Sie, dass die Funktion des CORSAIR-Netzeils gemäß der Beschreibung im Datenblatt und/oder in der Produktdokumentation beim Einsatz in den darauf vorgesehen Umgebungen für die Lebensdauer des Produkts bzw. so lange garantiert ist, wie auf dem Datenblatt angegeben.

Rechtsmittel

Die Gesamthaftung von CORSAIR und ihr ausschließlich Anspruch bei Verletzungen der Garantie bestehen nach alleinigem Ermessen von CORSAIR in: 1) der Reparatur oder dem Ersatz der Hardware oder 2) der Rückerstattung des Kaufpreises, vorausgesetzt, die Hardware wird mit dem Originalkassenbeleg (oder einer gültigen Kouple) zum Ursprünglichen Ort des Kaufs oder zu einem anderen von CORSAIR angegebenen Ort zurückgebracht. Sie müssen unter Umstanden Versand- und Bearbeitungsgebühren sowie anfallende Zollgebühren, Steuern oder andere Gebühren bezahlen, sofern dies nicht laut geltendem Recht untersagst ist. CORSAIR kann nach eigenen Ermessen neue oder gebrauchte/überarbeitete Ersatzteile in Funktionsfähigem Zustand verwenden, um die Hardware zu reparieren oder zuersetzen.

Die Garantie auf reparierte oder ersetzte Hardware gilt für den Rest des ursprünglichen Garantiezeitraums bzw. drebig (30) Tage lang, je nachdem, welcher Zeitaum länger ist, oder für einen zusätzlichen durch gehende Gesetze vorgeschreibenben Zeitraum.

Veraltete oder Nicht Mehr Hergestellte Produkte

Eln veraltetes oder nicht mehr hergestelltes Produkt wird nach Möglichkeit durch das gleiche Produkt ersetzt. Falls CORSAIR nicht in der Lage ist, ein veraltetes oder nicht mehr hergestelltes Produkt durch das gleiche Produkt zu ersetzen, ersetzt CORSAIR es durch ein Produkt, das eine vergleichbare Funktion aufweist und denselben oder einen hohenen Wert hat.

Ausnahmen

These Garantie gilt nicht für Probleme oder Schäden, die Insbesondere aus den folgenden Ursachen entstehen:

Verschleib durch normalen Gebrauch.
- Modifizierung, Missbrauch, Unfall, Demontage, falsche Verwendung oder nicht autorisierte Reparatur.
- Entferen der Kennzeichnung(en) oder Aufkleiber des Herstellers.
- Unsachgemäß Gerbruch einschließlich einer Verwendung unter Nichtbeachtung der mitgelieferten Gerbrauchsanweisung.
- Anschluss an eine nicht geeignete Spannungsquelle.
- Verwendung von Betriebsmitteln, wie beispieleweise Ersatzbatterien, die nicht von CORSAIR stammen, es sei dann, eine solche Einschränkung ist durch geltende Gesetze entsprechigt.
- Jeglich andere Ursache, die nicht mit einem Material- oder Herstellungsfehler des Produkts in Zusammenhang stehen.

These Garantie gilt nicht für gefaltsche Produkte, d. h. Produkte, die weder von CORSAIR noch noh von einem autorisierten Hersteller gefertigt wurden. Die Einstufung eines Produkts als Falschung liegt im alleitigen Ermessen von CORSAIR.

DEUTSCH

Haftungsbeschränkung

CORSAIR HAFTET NICT FÜR BESONDERE UND INDIREKTE SCHÄDEN ODER FOLGESCHÄDEN JEGLICHER ART, INSBSONDERERE NICT FÜR ENTGANGENE GWINNE UND EINNAHMEMN, DIREKE ODER INDIREKTE DATENVERLUSTE ODER WIRTSCHAFTLICHE VERLUSTE DURCH DEN VERSTOSS GEGEN AUSDRUCKLICHE ODER STILLSCHWEIGENDE GARANTIEN AUF IHR PRODUKT, SELBST WENN CORSAIR ZUVOR DER MÖLGILCHEKIT DERARTIGER SCHÄDEN IN KENNNTIS GESETZT WURDE. Die Gesetzgebung in einigen Ländern untersen damit den Ausschluss oder die Einschränkung besonderer und indirecter Schäden und Folgeschäden, davon geten die Einschränkung und dieser Ausschluss unter Umständen nicht in der für Sie geltenden Gesetzgebung.

Dauer Stillschweigender Garantien

SOFERN NICT DURCH GELTENDE GESETZ UNTERSAGT, BESCHRANKT SICH JEDE STILLSCHWEIGENDE GARANTY ODER ZUSICHERUNG HINSIGHTLICH DER MARKTFÄHIGKEIT ODER TAUGLICHKEIT DIESES HARDWAREPRODUCTS FÜR EINEN BESTIMTMEN ZWECK AUF DIE DAUER DER JEWEILS GELTENDEDEN BESCHRANKTEN GARANTIE FÜR DIESES PRODUKT. Die Gesetze in einigen Ländern erlauben keine Beschrankungen der Dauer der stillschweigenden Garantie, daß gitt diese Beschänkung unter Umständen nicht in der für Sie geltenden Gesetzgebung.

Nationale Gesetzliche Rechte

Verbraucher haben unter Umständen gesetzliche Rechte im Rahmen der geflogenenden Gesetzunggebung, die den Verkauf von Konsumgütern regelt. Derartige Rechte sind durch die Garantien in dieser beschränkten Garantie nicht betroften.

Keine Weiteren Garantien

Kein Mitarbeiter, Handler oder anderer Handlingsbefugter von CORSAIR ist berechtigt, diese Garantie zu halten, zu erweiten oder zu ergänzen.

Anmeldung Eines Garantieanspruchs

Wir empfehlen ihren, sich vor der Anneldung eines Garantiazanspruchs mit unserem technischen Support in Verbindung zu setzen oder den Support-Abschnitt für technische Fragen auf unserer Website corsair.com zu lesen. Viellich nicht konnen Sie Ihr Problem auf diele Weise ganz einfach selbst beheben.

Im Allgemeinen sollen berechtigte Garantieansprüche Innerhalb von dreibig (30) Tagen nach Erwerb des Products über den ursprünglichen Ort des Kaufs abgewickelt werden. Dieser Zeitraum hangt unter Umständen vom Einkaufsort des Produkts ab. Erfundigen Sie sichitte bei dem Handlier, bei dem Sie das Produkt gekauft haben, nach dem Rückgaberecht. Sämliche Garantieansprüche, die nicht am ursprünglichen Kaufort abgewickelt werden konnen, sollen direkt an CORSAIR weitergeliet werden. Die Kontaktdaten unseres Kundenservice finden Sie im Internet unter corsair.com/contact oder in der Dokumentz zu dieserem Produkt.

Einführung

Die Netzele von CORSAIR sind für problemlose Kompatibilität mit Ihrem Desktop-PC-System bzw. für Upgrades konzipiert. Sie weisen vile Merkmaale auf, die man von einem erstklassigen Netzeil erwartet, und eignen sich damit perfect für Systeme, bei denen es auf eine unterberechnungsfrei, gerauscharme und zuverlässige Stromversorgung ankomm. Ihr Netzeil von CORSAIR ist mit der neuesten Technologie und Funktionalität ausgestattet:

Die Modele der CX750, CX750M, GS, TX, TX-M, GS, CS-M, HX, AX und AXI Series" bieten Unterstützung fur den neuesten ATX12V2.4-Standard, wobei sie ruckwartskompatibel mit ATX12V2.31 und früheren Versionen sind, sowie fur ATX 2.2- und frühere Systeme.
- Die Modelle CX600 und CX600M sowie die CX und CX-M Series mit gerlinger Wattleisierung und die VS Systeme 参数en den ATX12V2.31-Standard und sind auch mit allen früheren ATX12V-Systemen rückwärtskompatibel.
- Alle Netzelei von CORSAIR verfügbar über einen thermostatgesteuerten Ansauglüfer, der die Lüftergeschwindigkeit temperaturabhängig anpasst. Dadurch wird ein leiserer Betrieb bei geringen Lasten erhölicht.
- Die Modelle der GS, TX, TX-M, RM, HX, AX (Modell AX1200 ausgenommen) und AXI Series von CORSAIR bieten alle den Lüftermodus „Zero RPM". Be gerlinger Last dreht sich der Ansauglifter nicht, wodurch der Betrieb absolut gerauschlos erfolgt.
- Netzeite von CORSAIR haben einen Wirkungsgrad von mindestens 80% bei Auslustungen von mindestens 10% .
- Eine aktive Leistungsfaktorkorrektur von 0.99 stellt saubere und zuverlassicte Energie bereit.
- Eine dedizierte +12V -Schiene bietet ein Maximum an Kompatibilität mit den neuesten Komponenten.
- Schutz vor Überspannung, Überstrom, Unterspannung und Kurzschluss bietet horen kritikern Systemkomponenten maximale Sicherheit.
- Extra Lange, voll ummantelte Kabel Unterstützungen Voll-Tower-Gehäuse.
- Bei den Kabeln handelt sich es entwickert um ummanteilte Kabel oder Flachbandkabel (Ribbon-Style), die für eineBSessite Optik und eine optimierte Luftzirkulation sorgen.
- Bel modularen Einheiten wie CX-M, TX-M, CS-M, RM, HX, AX und AXI können die Kabel entemet worden. Dadurch gestaltet sich die Installation einfacher und der Benutzer hat die Möglichkeit, nur die wirklich bestehtigen Kabel zu verwenden, sodass es im PC-Gehäuse übersichtlicher wird.

DEUTSCH

Installation

Lesen Sie diese Anleitungitte vor Beginn des Einbaus vollständig durch.

Schritt A: Entfernen des alten Netzeils

Wenn Sie ein neues System bauen, fahren Sie mit Schritt B fort.

1. Trennen Sie das AC-Stromkabel von der Steckdose oder der USV und vomvorhandenen Netzteil.
2. Trennen Sie alle Stromkabel von ihrer Videokarte, vom Mainboard und von allen anderen Peripherlekomponenten.
3. Deinstallieren Sie Ihr vorhandenes Netzeil gemäß Anleitung für Ihr Gehäuse.
4. Fahren Sie mit Schritt B fort.

Schritt B: Installation des CORSAIR-Netzteils

1. Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.
2. Installieren Sie das Netzteil mit den im Lieferumfang enthaltenen Schrauben laut Gebrauchsanweisung Ihr's Gehäuses.
3. Schliefer Sie das 24-polige Netzkabel an. Das 24-polige Hauptstromkabel hat einen abnehmbraren 4-Pin-Mechanismus, um sowohl einen 24-poligen als auch einen 20-poligen Sockel im Mainboard zu entsprechufen.

A. Wenn Ihr Mainboard über einen 24-poligen Socket verfügbar, können Sie das 24-polige Hauptstromkabel vom Netzeit direkrt mit dem Mainboard verbinden.

B. Wenn Ihr Mainboard über einen 20-poligen Sockel verfügbar, müssen Sie das 4-polige-Kabel vom 24-poligen Steckverbinder abnehmer und das somit entstandene 20-polige Kabel ohne den 4-poligen Steckverbinder im Mainboard einstecken.

1. Verbinden Sie das 8-polige +12-V-Kabel (EPS12V) mit dem Mainboard.
   A. Wenn Ihr Mainboard über einen 8-pollen+12-V-Sockel verfügt, können Sie das 8-polige Kabel direkt an Ihr Mainboard anschließen.
   B. Wenn Ihr Mainboard über einen 4-poligen Sockel verfügt, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie diese 4-polige Kabel direkt mit dem Mainboard.

WARNING: Die abnehmbare 4-polige Einheit des 24-poligen Hauptsteckverbinders ist kein P4- oder +12-V-Steckverblinder. Sie konnen ernsthafte Schäden verursachen, wenn Sie anstelle eines P4- oder +12-V-Steckverbinders verwenden.

1. Schließen Sie die Kabel der Peripheriekomponenten, die PCI-Express- und SATA-Kabel an.

A. Verbinden Sie die Kabel der Peripheriekomponenten mit den Stromanschlüssen ihrer Festplatte und CD-ROM/DVD-ROM.
B. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen ihrer SATA SSD oder Festplatte.
C. SchleBen Sie gegebenenfalls die PCI-Express-Kabel an die Stromanschlüsse Ihrer PCI-Express-Videokaarte an.
D. Die Kabel der Perieriekomponenten konnen Sie an alle Komponenten anschließen, die einen Kleinen 4-poligen Steckver细则 erfordern.
E. Stellen Sie safer, dass alle Kabel fest verbunden sind. Heben Sie nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

1. Schlieben Sie das AC-Stromkabel an das Netzteil an, und schalten Sie den Schalter zum Einsatzen in die EIN-Position (mit „I" gekennzeichnet).

Herzlichen Glückwunsch! Sie haben den Einbau Ihrths Netteils von CORSAIR abgeschlossen, und Ihr System Ist nun elnsatzbereit!

Wichtige Sicherheitshinweise

VORSICHT STROMSCHLAGGFAHRI

1. Befolgen Sie bei der Installation die Anweisungen und Sicherheitsnweise des Herstellers. Die Nichteinhaltung kann zu Schäden an Ihr Netzeil oder System führen und kann schwere oder tõdliche Verletzungen verursachen.
2. Im Netzteil liegen hohe Spannungen an. Öffnen Sie niemals das Gehäuse des Netteils und versuchen Sie nicht, es zu reparieren. Es gibt Dort keine zu wartenden Komponenten.
3. Dieses Produkt Ist nur für den Betrieb im Innenbereich gedacht.
4. Verwendten Sie das Netzteil nicht in der Nähe von Wasser oder bei hohen Temperaturen oder in Umgebungen mit hoher Luftfeuchtigkeit.
5. Stellen Sie das Gerat nicht in der Höhe von Wärmequellen wie Heizlüften, Heizungen, Öfen oder anderen Wärme erzeugenden Geräten auf.
6. Führer Sile keine Gegenstände in die offenen Bereiche der Lufthung oder Lufftergitter des Netzteils ein.
7. Modifizieren Sie keine Kabel oder Steckverbinder, die im Lieferumfang desses Netzeits enthalten sind.
8. Wenn diese Netzeil modulare Kabel verwendet, verwenden Sie nur die vom Hersteller bereitgestellen Kabel. Andere Kabel sind eventuell nicht kompatibel und können zu ernsthalten Schäden an Ihr System und Netzeil führen.
9. Der 24-polige Hauptstromstecker hat einen abnehmaren 4-poligen Steckverbinder. Dieser 4-polige Steckverbinder ist kein P4- oder ATX-12-V-Steckverbinder. Schieben Sie dieses Kabel nicht mit Gewalt in den P4-oder ATX +12-V-Socketel des Mainboards.
10. Nichtbeuchting der Herstelleranweisungen und/oder einer dieser Sicherheitsbestimmungen führt zum sofortigen Verlust aller Gewährleistungen und Garantien.
