BEDIENUNGSANLEITUNG T3 Rush CORSAIR

B15 16 DEUTSCH DEUTSCH

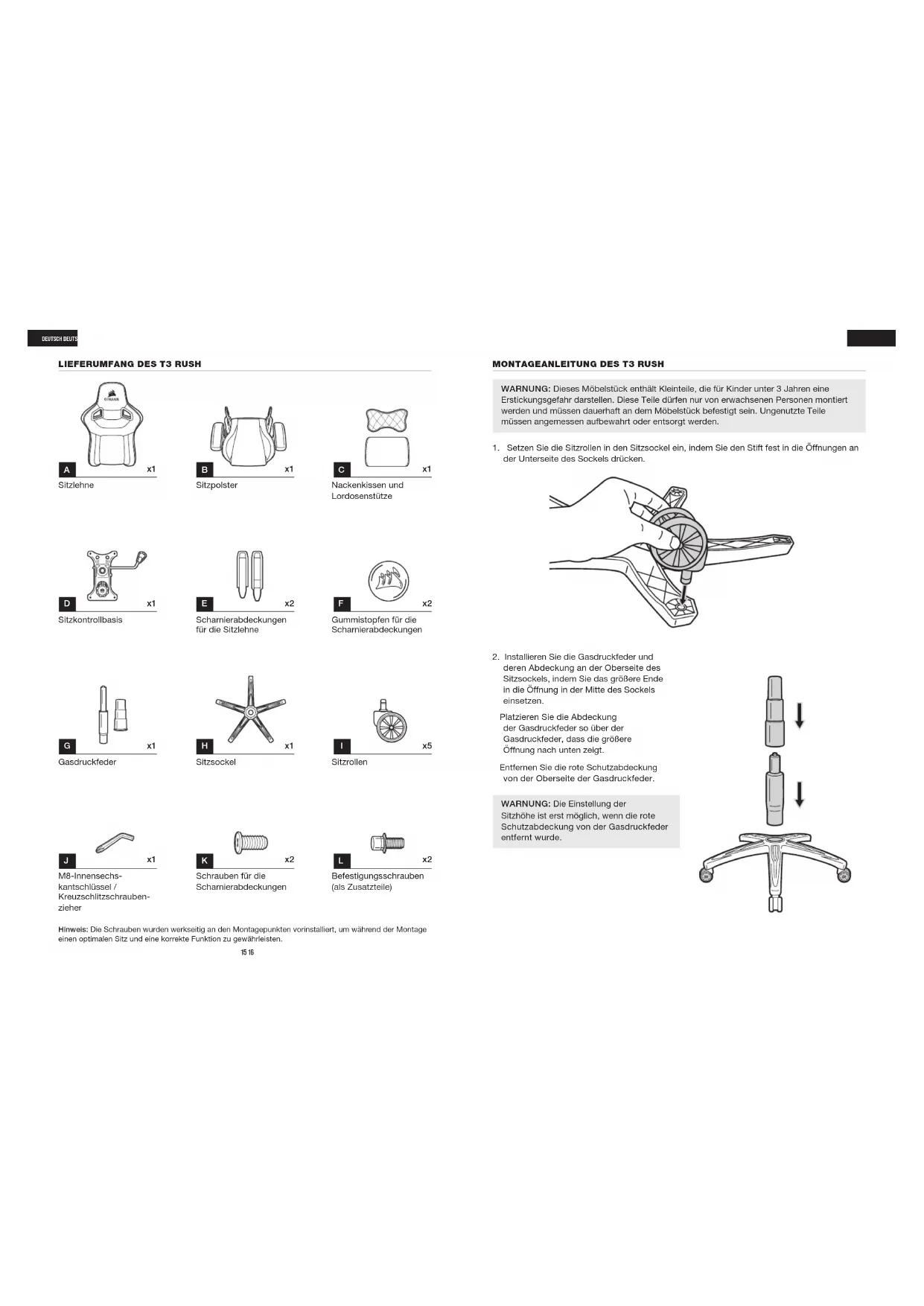

LIEFERUMFANG DES T3 RUSH

Hinweis: Die Schrauben wurden werkseitig an den Montagepunkten vorinstalliert, um während der Montage einen optimalen Sitz und eine korrekte Funktion zu gewährleisten.

Sitzlehne Gasdruckfeder Sitzkontrollbasis M8-Innensechs- kantschlüssel / Kreuzschlitzschrauben- zieher Sitzpolster Sitzsockel Scharnierabdeckungen für die Sitzlehne Schrauben für die Scharnierabdeckungen Nackenkissen und Lordosenstütze Sitzrollen Gummistopfen für die Scharnierabdeckungen Befestigungsschrauben (als Zusatzteile) WARNUNG: Dieses Möbelstück enthält Kleinteile, die für Kinder unter 3Jahren eine Erstickungsgefahr darstellen. Diese Teile dürfen nur von erwachsenen Personen montiert werden und müssen dauerhaft an dem Möbelstück befestigt sein. Ungenutzte Teile müssen angemessen aufbewahrt oder entsorgt werden. WARNUNG: Die Einstellung der Sitzhöhe ist erst möglich, wenn die rote Schutzabdeckung von der Gasdruckfeder entfernt wurde.

MONTAGEANLEITUNG DES T3 RUSH

2. Installieren Sie die Gasdruckfeder und

deren Abdeckung an der Oberseite des Sitzsockels, indem Sie das größere Ende in die Öffnung in der Mitte des Sockels einsetzen. Platzieren Sie die Abdeckung der Gasdruckfeder so über der Gasdruckfeder, dass die größere Öffnung nach unten zeigt. Entfernen Sie die rote Schutzabdeckung von der Oberseite der Gasdruckfeder.

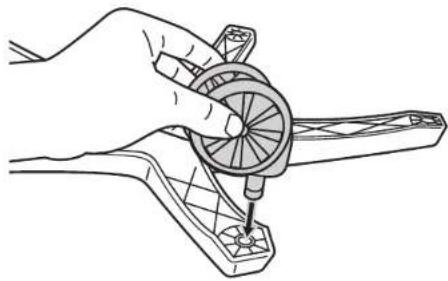

1. Setzen Sie die Sitzrollen in den Sitzsockel ein, indem Sie den Stift fest in die Öffnungen an

der Unterseite des Sockels drücken.17 18

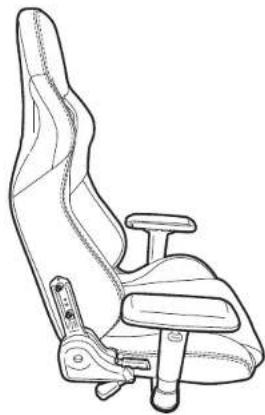

5. Montieren Sie die Sitzlehne.

Entfernen Sie die Schrauben an der Sitzlehne mithilfe des beiliegenden M8-Innensechskantschlüssels. TIPP: Beginnen Sie an der rechten Seite des Stuhls mit dem Neigungsmechanismus. Es ist einfacher, auf dieser Seite zu beginnen, da der Montagepunkt hier fixiert ist. Ziehen Sie die Schrauben erst fest an, wenn Sie beide Seiten (alle vier Schrauben) an der Sitzlehne befestigt haben.

6. Befestigen Sie mithilfe der Schrauben

von der Sitzlehne das Sitzpolster an der Sitzlehne. Setzen Sie den Sitz auf den Sitzsockel, indem Sie den Zylinder der Gasdruckfeder in die mittlere Öffnung der Sitzkontrollbasis einsetzen. Bevor Sie den Stuhl verwenden, drücken Sie den Sitz fest nach unten, um sicherzustellen, dass er in der korrekten Position eingerastet ist.

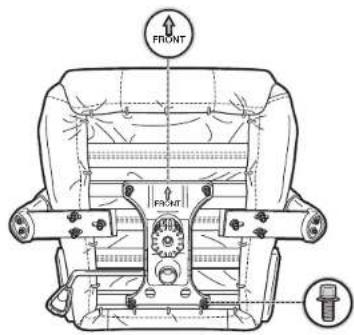

4. Montieren Sie den Sitz.

Entfernen Sie die vier Schrauben an der Unterseite des Sitzpolsters mithilfe des beiliegenden M8-Innensechskantschlüssels. Befestigen Sie mithilfe der vier Schrauben an der Unterseite des Sitzpolsters die Sitzkontrollbasis am Sitzpolster. MONTAGEANLEITUNG DES T3 RUSH MONTAGEANLEITUNG DES T3 RUSH

3. Legen Sie den montierten Sitzsockel beiseite.

DEUTSCH DEUTSCH FRONT FRONT19 20

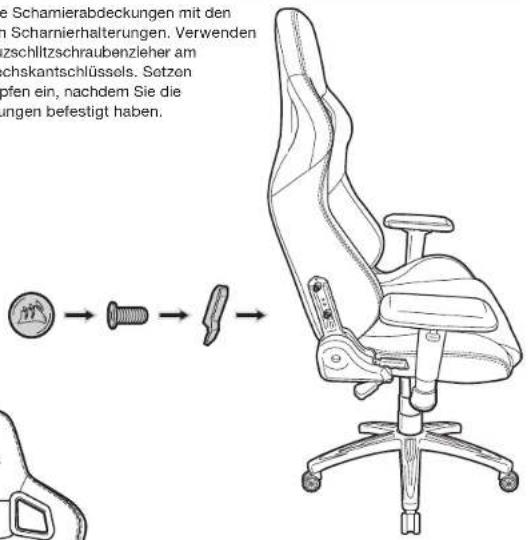

7. Befestigen Sie die Scharnierabdeckungen mit den

Schrauben an den Scharnierhalterungen. Verwenden Sie dazu den Kreuzschlitzschraubenzieher am Ende des Innensechskantschlüssels. Setzen Sie die Gummistopfen ein, nachdem Sie die Scharnierabdeckungen befestigt haben.

1. Befestigen Sie das Nackenkissen.

Das Nackenkissen besitzt einen Einrastmechanismus, mit dem Sie es auf zwei verschiedene Arten befestigen können. Um das Nackenkissen höher zu positionieren, schieben Sie das Band über die Oberseite der Kopfstütze. Um es tiefer zu positionieren, befestigen Sie das Kissen über den Öffnungen im Nackenbereich des Stuhls.

2. Befestigen Sie die Lordosenstütze für

zusätzliche Rückenpolsterung an der Rücklehne.

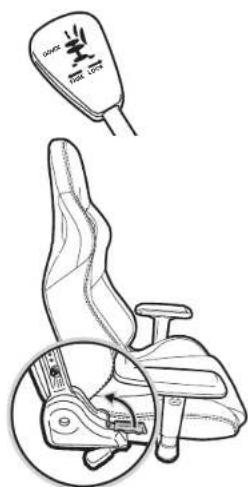

1. Hebel für die Kippsperre/ Höhenverstellung

Drücken Sie den Hebel zur Mitte des Stuhls, um die Kippsperre zu fixieren. Ziehen Sie ihn weg vom Stuhl, um die Kippsperre zu lösen. Um die Sitzhöhe zu reduzieren, ziehen Sie den Hebel nach oben, während Sie auf dem Stuhl sitzen. Um den Sitz höher zu positionieren, ziehen Sie den Hebel nach oben, während der Stuhl leer ist.

Ziehen Sie diesen Hebel nach oben, um die Sitzlehne nach vorn oder hinten zu neigen.

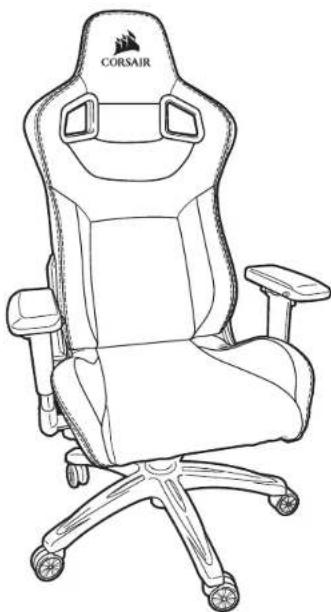

8. Herzlichen Glückwunsch! Sie haben

Ihren neuen Gaming-Stuhl T3 RUSH zusammengebaut. Viel Spaß damit! MONTAGEANLEITUNG DES T3 RUSH ZUSÄTZLICHE PRODUKTMERKMALE WARNUNG: Unangemessene Handhabung des Stuhls kann zur Beschädigung des Stuhls oder zu Personenschäden führen. Verwenden Sie den Stuhl nur für den vorgesehenen Zweck. WARNUNG: Üben Sie keinen Druck auf die Sitzlehne aus, bevor Sie den Neigehebel ziehen. Die plötzliche Gewichtsverlagerung kann dazu führen, dass der Stuhl instabil wird, was zur Beschädigung des Stuhls und /oder Personenschäden führen kann. BENUTZERHANDBUCH DEUTSCH DEUTSCH DOWN FREE LOCK21 22

A. Taste zum Vor-/Zurückverschieben B. Taste zum Ein-/Ausfahren C. Lasche zur Höhenverstellung D. Drehgelenk

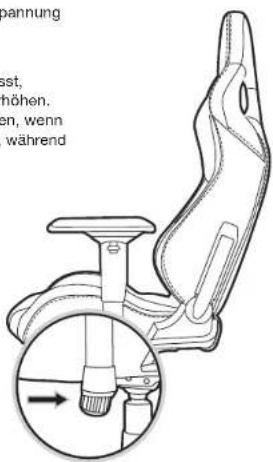

4. Drehknopf für die Neigungsspannung

Rotieren Sie diesen Knopf, um die Neigungsspannung zu erhöhen (+) oder zu reduzieren (-). TIPP: Wenn sich der Stuhl zu einfach neigen lässt, müssen Sie die Spannung möglicherweise erhöhen. Alternativ können Sie die Spannung reduzieren, wenn Sie es zu schwer finden, sich zurückzulehnen, während Sie auf dem Stuhl sitzen. BENUTZERHANDBUCH INHOUDSOPGAVE Opmerking: De schroefcomponenten zijn vooraf in de fabriek op de juiste plek geïnstalleerd, zodat alles goed past en functioneert tijdens de montage.
