Produkttyp	Gaming-Stuhl für Computer
Marke	CORSAIR
Modell	T2 Road Warrior
Sitz- und Rückenmaterial	Perforiertes PU-Leder mit doppellagigen, individuell farbigen Akzenten
Basismaterial	Stahl
Rollen	5 Rollen im Rollschuh-Stil für sanfte Bewegung
Höhenverstellung	85 mm Hub
Rückenlehnenneigung	Bis zu 170°
Sitzneigung	17°
Armlehnen	4D verstellbar (vor/zurück, links/rechts, Höhe, Drehung)
Lendenkissen	Inklusive, höhenverstellbar
Nackenkissen	Inklusive, zwei Befestigungspositionen
Maximales Gewicht	150 kg
Neigungsmechanismus	Neigungsverriegelung, einstellbare Neigungsspannung
Stromversorgung	Keine (nicht elektrischer Stuhl)
Pflege	Mit einem weichen Tuch und Seifenwasser reinigen. Aggressive Chemikalien vermeiden.
Sicherheit	Nicht auf die Armlehnen setzen. Nicht verwenden, wenn Teile fehlen. Außerhalb der Reichweite von Kindern unter 3 Jahren aufbewahren.
Lieferumfang	Rückenlehne, Sitzfläche, Fußkreuz, Gasdruckfeder, Rollen, Lenden- und Nackenkissen, Scharnierabdeckungen, Gummikappen, Schrauben, Inbusschlüssel M8, Kreuzschlitzschraubendreher
Garantie	2 Jahre (Standard-Herstellergewährleistung)

Häufig gestellte Fragen - T2 Road Warrior CORSAIR

Wie stelle ich die Höhe des Stuhls ein?

Ziehen Sie den Höhenverstellhebel nach oben, während Sie sitzen, um den Stuhl abzusenken. Zum Anheben ziehen Sie den Hebel nach oben, wenn der Stuhl nicht besetzt ist.

Wie stelle ich die Neigung der Rückenlehne ein?

Verwenden Sie den Neigungshebel, um den Sitz nach vorne oder hinten zu neigen. Üben Sie keinen Druck auf die Rückenlehne aus, bevor Sie den Hebel betätigen. Mit dem Neigungsspannungsknopf können Sie den Widerstand einstellen.

Wie installiere ich das Lendenkissen?

Führen Sie die Riemen des Lendenkissens durch die Öffnungen: einen Riemen zwischen dem Kopfkissen und der Rückenlehne, den anderen durch die Löcher im Schulterbereich. Befestigen Sie die Riemen an der Rückseite des Stuhls miteinander. Schieben Sie das Kissen nach oben oder unten, wie es Ihnen passt.

Wie installiere ich das Nackenkissen?

Das Nackenkissen hat einen zweimoduligen Befestigungsmechanismus: Schieben Sie das Band über die Oberseite der Kopfstütze für eine hohe Platzierung, oder befestigen Sie das Kissen in den Löchern im Nackenbereich für eine tiefe Platzierung.

Wie baue ich den Stuhl zusammen?

Befolgen Sie die Montageanleitung: Stecken Sie die Rollen in das Fußkreuz, installieren Sie die Gasdruckfeder, befestigen Sie die Steuerbasis am Sitz, montieren Sie die Rückenlehne am Sitz und bringen Sie dann die Abdeckungen an. Verwenden Sie den mitgelieferten Inbusschlüssel M8. Achten Sie auf Kleinteile.

Was ist das maximale Gewicht?

Das maximal unterstützte Gewicht beträgt 150 kg.

Wie reinige ich den Stuhl?

Reinigen Sie mit einem weichen Tuch und Seifenwasser. Vermeiden Sie aggressive oder scheuernde Chemikalien, die das PU-Leder beschädigen könnten.

Sind die Armlehnen verstellbar?

Ja, die Armlehnen sind 4D verstellbar: vor/zurück, links/rechts (ein/aus), Höhe und Drehung.

Was tun, wenn sich der Stuhl nach Betätigen des Neigungshebels nicht entriegelt?

Wenn der Winkel des Stuhls nicht entriegelt ist, neigen Sie den Stuhl nach vorne und hinten, um den Mechanismus zu entriegeln.

Welches Zubehör ist im Lieferumfang enthalten?

Das Kit umfasst: Rückenlehne, Sitzfläche, Fußkreuz, Gasdruckfeder, 5 Rollen, Lenden- und Nackenkissen, Scharnierabdeckungen, Gummikappen, Schrauben, Inbusschlüssel M8 und Kreuzschlitzschraubendreher.

BEDIENUNGSANLEITUNG T2 Road Warrior CORSAIR

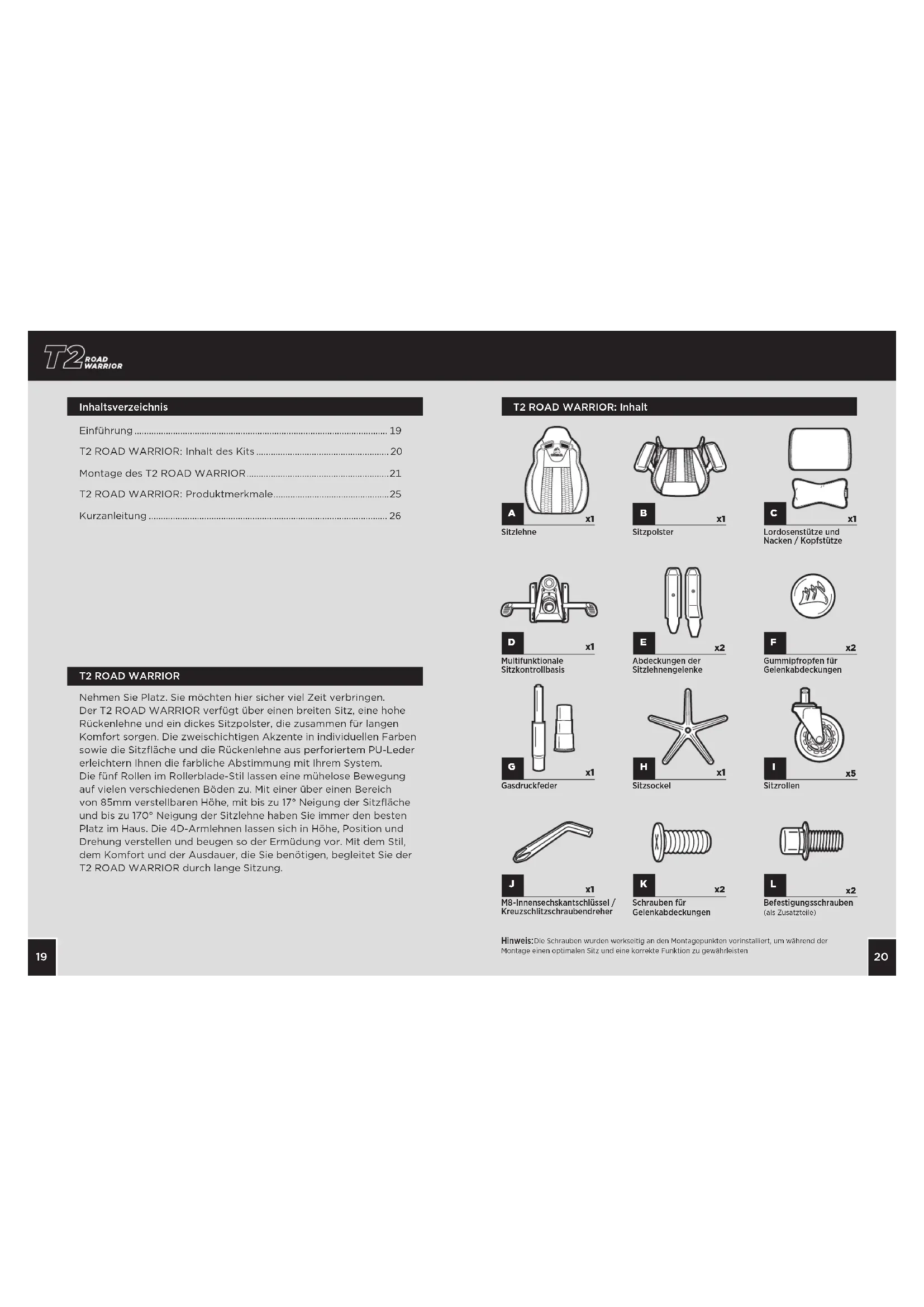

Einführung 19
T2 ROAD WARRIOR: Inhalt des Kits 20
Montage des T2 ROAD WARRIOR 21
T2 ROAD WARRIOR: Produktmerkmale 25
Kurzanleitung 26

T2 ROAD WARRIOR

Nehmen Sie Platz. Sie möchten hier sichere viel Zeit verbringen. Der T2 ROAD WARRIOR verfügbar über einen breiten Sitz, eine hohe Rückenlehne und ein dickes Sitzpolster, die zusammen für langen Komfort sorgen. Die zweischichtigen Akzente in individuellen Farben sowie die Sitzfläche und die Rückenlehne aus perforiertem PU-Leder erleichtern führen die farbliche Abstimmung mit ihrer System. Die fünf Rollen im Rollerblade-Stil halten eine muhelose Bewegung auf vielen verschiedene Böden zu. Mit einer über einen Bereich von 85mm verstellbaren Höhe, mit bis zu 17^ Neigung der Sitzfläche und bis zu 170^ Neigung der Sitzlehne haben Sie immer den besten Platz im Haus. Die 4D-Armlehen赖以生存 in Höhe, Position und Drehung verstehen und beugen so der Ermüdung vor. Mit dem Stil, dem Komfort und der Ausdauer, die Sie benöigen, begleitet Sie der T2 ROAD WARRIOR durch large Sitzung.

T2 ROAD WARRIOR: Inhalt

Hinweis:Die Schrauben werden workshit an den Montagepunktten vorinstalliert, um wahrnd der Montago einen optimalen Sitz und eine korrkte Funktion zu gewährloisten

T2 ROAD WARRIOR: Montageanweisungen

WARNING: Dieser Einrichtungsgegenstand enthalt Kleinteile, die für Kinder unter 3 Jahren eine Erstickungsgefahr darstellen. Diese Einzelteile dürfen nur von erwachenen Personen montiert werden und mussen dauerhaft am Einrichtungsgegenstand befestigt sein. Ungenutzte Teile mussen ordnungsgemäß aufbewahrt oder entsorgt werden.

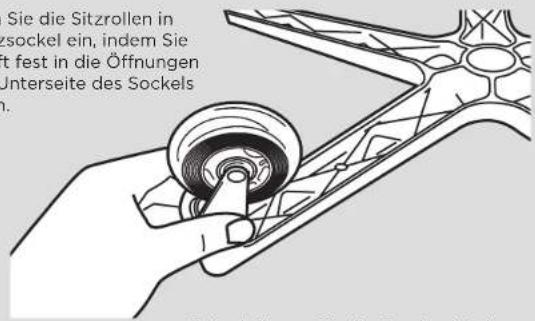

1. Setzen Sie die Sitzrollen in den Sitzsockel ein, indem Sie den Stift fest in die Öffnungen an der Unterseite des Sockels drücken.

1. Installieren Sie die Gasdruckfeder und deren Abdeckung an der Oberside des Sitzsockels, indem Sie das größere Ende in die Öffnung in der Mitte des Sockels eingsetzen.
   A. Platzierten Sie die Abdeckung der Gasdruckfeder so über der Gasdruckfeder, dass die größere Öffnung nach unten zeigt.
   B. Entfern Sie die rote Schutzbeckdeckung von der Obersalte der Gasdruckfeder.
   C. ACHTUNG: Die Einstellung der Sitzhöhe ist erst möglich, wenn die rote Schutzabdeckung von der Gasdruckfeder entfernrt wurde.

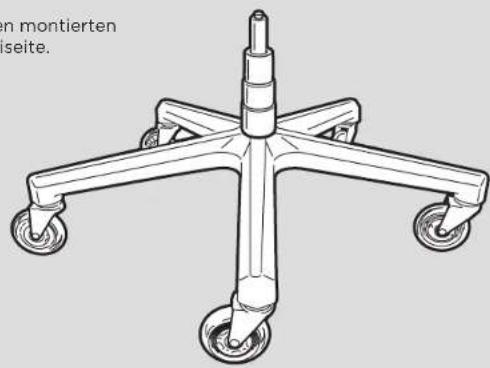

2. Legen Sie den montierten Sitzsockel beiseite.

1. Montieren Sie den Sitz.

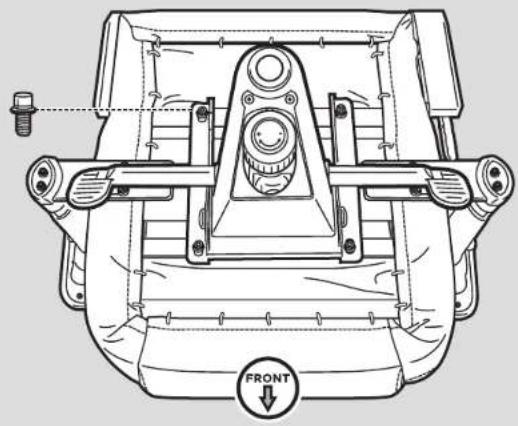

A. Entfernen Sie die vier Schrauben an der Unterseite des Sitzpolsters mithilfe des beiliegenden M8-Innensechskantschlüssels.

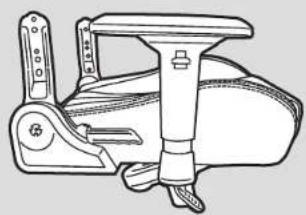

B. Befestigen Sie mithilfe der vier Schrauben an der Unterseite des Sitzpolsters die Sitzkontrollbasis am Sitzpolster.

T2 ROAD 1 WARRIOR

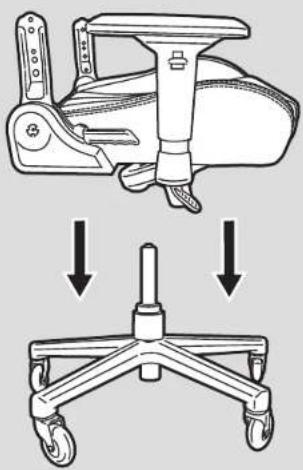

1. Setzen Sie den Sitz auf den Sitzssockel, indem Sie den Zylinder der Gasdruckfeder in die mittlere Öffnung der Sitzkontrollbasis einsetzen.
   A. Bevor Sie den Stuhl verwenden, drücken Sie den Sitz fest nach unten, um sicherzustellen, dess er in der korrekten Position eingerastet ist.

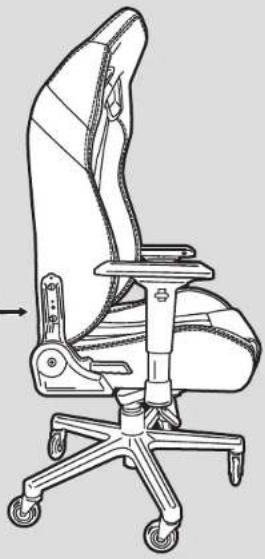

1. Montieren Sie die Sitzlehne.

A. Entfernen Sie die Schrauben an der Sitzlehne mithilfe des beiliggenden M8-Innenechskantschlusses.
B. TIPP: Beginnen Sie an der rechten Seite des Stuhls mit dem Neigungsmechanismus. Es ist einfacher, auf dieser Seite zu begininnen, da der Montagepunkt hier fixiert ist. Ziehen Sie die Schrauben erst fest an, wenn Sie beide Seiten (alle vier Schrauben) an der Sitzlehne befestigt haben.
C. Befestigen Sie mithilfe der Schrauben von der Sitzlehne das Sitzpolar an der Sitzlehne.

1. Befestigen Sie die Gelenkapdeckungen mit den Schrauben an den Haltern. Verwenden Sie dazu den Kreuzschlitzschraubendreher am anderen Ende des Innesechskantschlüssels. Setzen Sie die Gummipfropfen ein, nach dem Sie die Gelenkapdeckungen befestigt haben.

8.HerzlichenGluckwunsch!

Du hast deinen neuen

Gaming-Stuhl T2

ROAD WARRIOR

Zusammengebaut, Viel

Spaß damit!

Alle Produktmerkmale

1. Befestigen Sie die Nackenstütze.

A. Die Nackenstütze besitzt einen Einrastmechanismus, mit dem Sie sie auf zwei verschiedene Arten befestigen konnen. Um die Nackenstütze hoffer zu positionieren, schiben Sie das Band über die Obersalte der Kopfstütze. Um sie tiefer zu positionieren, befestigen Sie die Stütze über die Öffnungen im Nackenbereich des Stuhls.

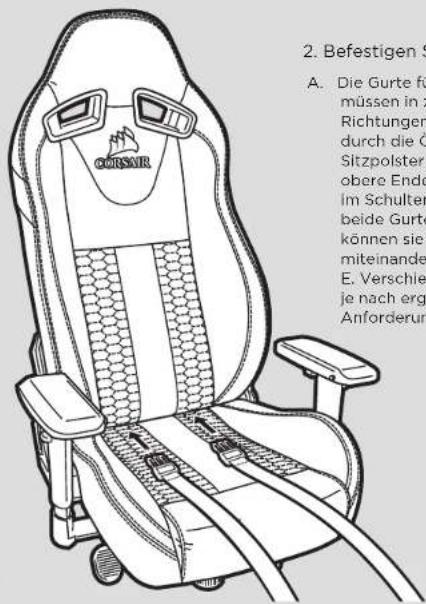

1. Befestigen Sie die Lordosenstütze.

A. Die Gurte für die Lordosenstütze müssen in zwei verschiedene Richtungen weisen. B. Ein Gurt verlauf durch die Öffnung zwischen dem Sitzpólster und der Sitzlehne. C. Das obere Ende wird durch die Öffnung im Schulterbereich geführt. D. Wenn beide Gurte angebracht wurden, können sie an der Rückseite des Stuhls miteinander verbunden werden. E. Verschieben Sie die Lordosenstütze je nach ergonomischen Anforderungen.

Benutzerhandbuch

WARNING: Die unsachgemäß Verwendung dieser Stuhls kann den Stuhl beschädigter oder zu Körperverletzungen führen. Verwendten Sie diesen Stuhl nur für den vorgesehenen Einsatzzweck.

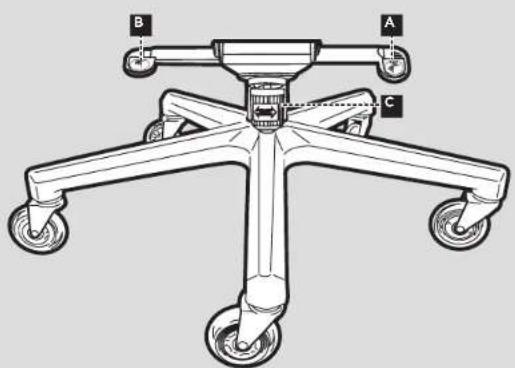

1. Einstellhebel

A.Neigungs-/Winkelsperre

1. Drucken Sie den Hebel nach unten, um eine Neigung des Stuhls zu verhindern, oder aktivieren Sie die Winkelsperre. Ziehen Sie den Hebel nach oben, um die Spere aufzehen. II. TIPP: Wenn die Winkelsperre nach Betätigung des Hebels nicht deaktiviert wird, neigen Sie den Sitz nach vorne und nach hinter, um die Spere zu halten.

B. Hoheneinstellhebel

I. TUm die Hohe des Stuhl zu verringn, siehen Sie den Hebel nach oben, während Gewicht auf dem Stuhllastet. Um die Hohe zu erhöhen, siehen Sie den Hebel nach oben, während der Stuhl leer ist.
C. Drehspannungsknopf
I. Drehen Sie diesen Knopf, um die Neigungsspannung zu erhöhen (+) oder zu verringern (-). II. TIPP: Wenn sich der Stuhl keinige neigen{lasset, erhöhen Sie die Spannung. Verringern Sie die Spannung, wenn Sie einen zu groß Widerstand spären, wenn Sie sich im Sitzen zurücklehen.

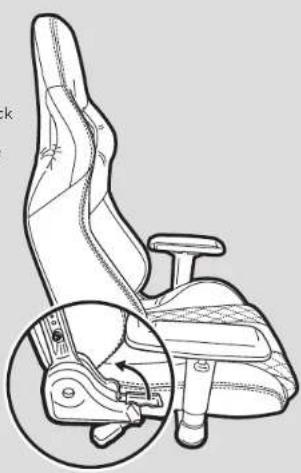

2. Neigungshebel

A. Ziehen Sie diesen Hebel nach oben, um die Sitzlehne nach vorne oder halten zu neigen.
B. WARNUNG: Üben Sie keinen Druck auf die Sitzlehne aus, bevor Sie den Neigungsbeitel betätigten. Eine plotzliche Gewichtsverlagerung kann den Stuhl instabil machen. Dies kann den Stuhl beschädigen und/oder zu Körperverletzungen führen.

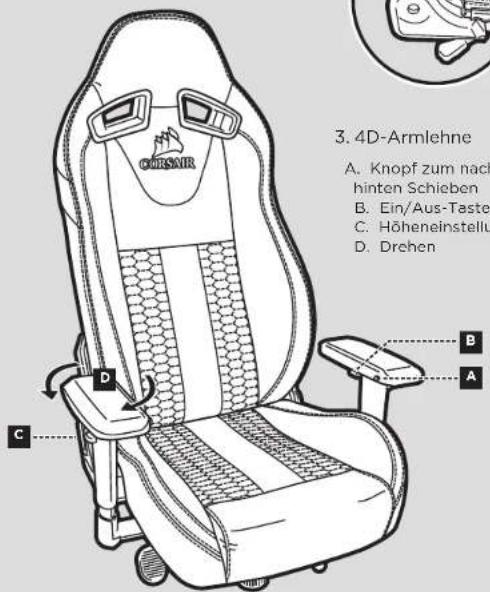

3.4D-Armlehne

A. Knopf zum nach vorne/

hinten Schieber
B. Ein/Aus-Taste
C. Höheneinstellung
D. Drehen
