РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T2 Road Warrior CORSAIR

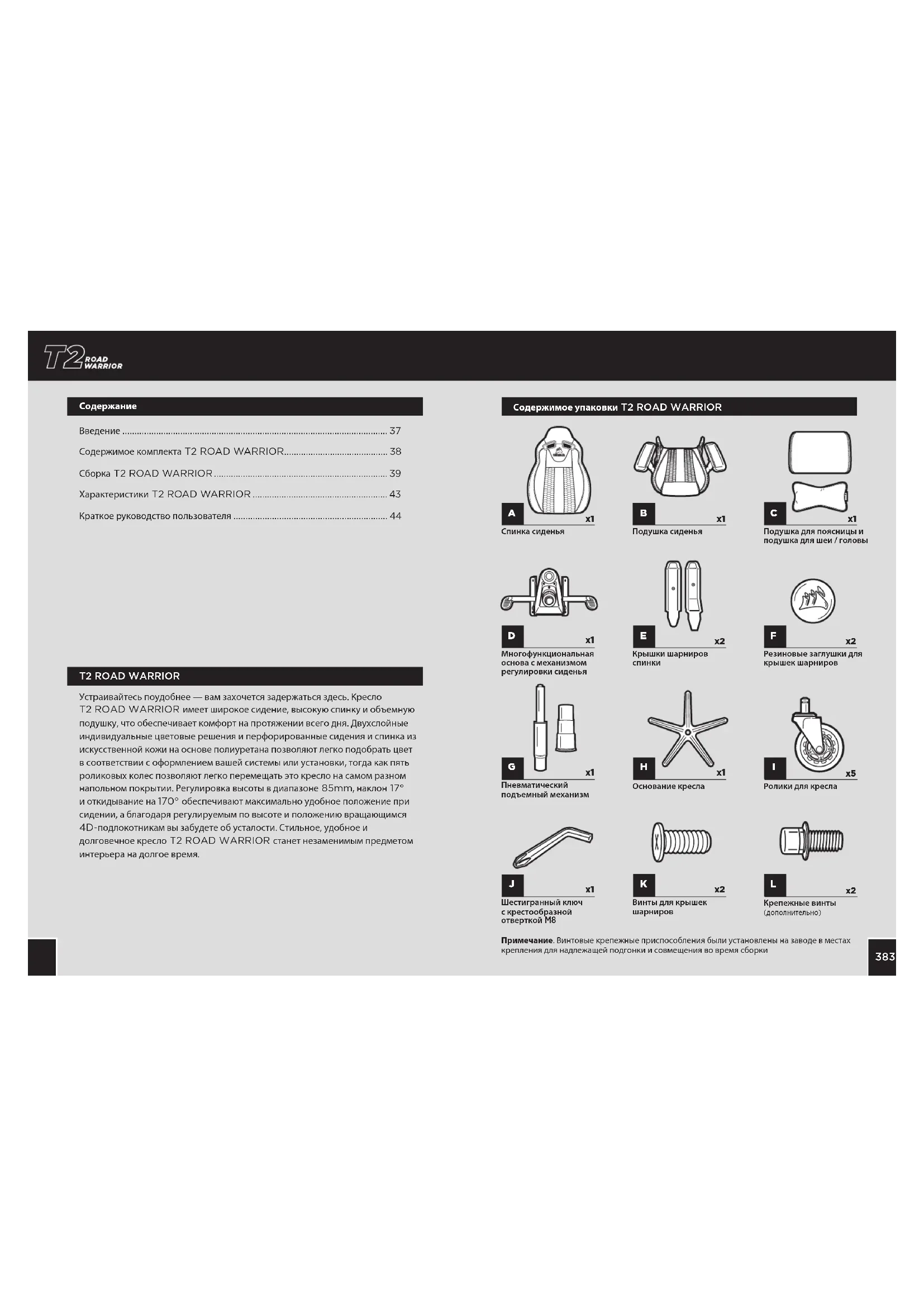

Содержимое упаковки T2 ROAD WARRIOR TROADWARRIOR Введение .............................................................................................................. Содержимое комплектаTROADWARRIOR ........................................... СборкаTROADWARRIOR ........................................................................ ХарактеристикиTROADWARRIOR ........................................................ Краткое руководство пользователя ................................................................ Устраивайтесь поудобнее— вам захочется задержаться здесь. Кресло T2 ROAD WARRIOR имеет широкое сидение, высокую спинку и объемную подушку, что обеспечивает комфорт на протяжении всего дня. Двухслойные индивидуальные цветовые решения и перфорированные сидения и спинка из искусственной кожи на основе полиуретана позволяют легко подобрать цвет в соответствии с оформлением вашей системы или установки, тогда как пять роликовых колес позволяют легко перемещать это кресло на самом разном напольном покрытии. Регулировка высоты в диапазоне 85mm, наклон 17° и откидывание на 170° обеспечивают максимально удобное положение при сидении, а благодаря регулируемым по высоте и положению вращающимся 4D-подлокотникам вы забудете об усталости. Стильное, удобное и долговечное кресло T2 ROAD WARRIOR станет незаменимым предметом интерьера на долгое время.

Подушка для поясницы и подушка для шеи / головы Резиновые заглушки для крышек шарниров

Многофункциональная основа с механизмом регулировкисиденья Пневматический подъемный механизм Шестигранный ключ с крестообразной отверткой M8

Основание кресла Винты для крышек

Примечание. Винтовые крепежные приспособления были установлены на заводе в местах крепления для надлежащей подгонки и совмещения во время сборки Ролики для кресла Крепежные винты (дополнительно)4039 4039

4. Соберите сиденье кресла.

A. Удалите четыре винта из нижней части подушки сиденья шестигранным ключом M8 из комплекта. B. Четырьмя винтами, извлеченными из нижней части подушки сиденья, прикрепите основание с механизмом регулировки к подушке кресла. Инструкции по сборке кресла T2 ROAD WARRIOR

3. Отложите собранный блок основания

1. Вставьте ролики для кресла в

основание кресла, с усилием вдавив стержень в отверстия в нижней части основания. ПРЕДУПРЕЖДЕНИЕИзделие содержит детали небольшого размера, которые представляют риск удушья для детей в возрасте до 3лет. Эти детали предназначены исключительно для сборки взрослыми и должны быть прикреплены к изделию без возможности отсоединения. Все неиспользованные детали следует хранить или утилизировать подходящим образом.

2. Установите пневматический подъемный

механизм и его крышку в верхнюю часть основания кресла, вставив его концом с большим диаметром в отверстие в центре основания кресла. A. Установите кожух на пневматический подъемный механизм таким образом, чтобы конец с большим диаметром находился внизу. B. Снимите защитную крышку красного цвета с верхней части газлифта. C. Четырьмя винтами, извлеченными из нижней части подушки сиденья, прикрепите основание с механизмом регулировки к подушке кресла.4241 4241

6. Установите спинку кресла на

A. Удалите винты из спинки сиденья шестигранным ключом M8 из

B. СОВЕТ: Начинайте с правой части кресла с механизмом наклона. С этой стороны гораздо проще начать сборку, поскольку точка крепления зафиксирована. Не затягивайте винты полностью, пока обе стороны (все четыре болта) не войдут в спинку сиденья. C. Прикрепите подушку сиденья к спинке сиденья винтами, извлеченными из спинки сиденья.

8. Поздравляем с установкой

нового игрового кресла T2 ROAD WARRIOR. Наслаждайтесь!

5. Поместите блок сиденья на блок

основания кресла, вставив цилиндр пневматического подъемного механизма в центральное отверстие в основе сиденья с механизмом регулировки. A. Перед эксплуатацией кресла убедитесь в том, что блок сиденья надежно закреплен.

7. Наденьте крышки шарниров

на кронштейны шарниров с закрепите их винтами с помощью крестообразной отвертки на конце шестигранного ключа. После крепления крышек шарниров вставьте резиновые заглушки.4443 4443

2. Установите подушку для поясницы

A. Ремешки подушки для поясницы необходимо пропустить в двух направлениях. B. Один комплект пропускается через отверстие между подушкой сиденья и спинкой сиденья. C. Верхний комплект пропускается через отверстие в области, на которую опираются

D. После того, как оба комплекта ремешков пропущены, их концы необходимо соединить на задней части кресла. E. Переместите подушку для поясницы вверх или вниз согласно соображениям эргономики. Все особенности

1. Установите подушку для шеи.

A. Подушка для шеи оснащена креплением с защелкой, которая позволяет устанавливать подушку двумя способами. Вы можете сдвинуть полосу над верхней частью подголовника, чтобы расположить подушку выше, или прикрепить подушку через отверстия в той части, на которую опирается шея, чтобы расположить подушку ниже.

1. Рычаги регулировки

A. Фиксатор угла наклона кресла

I. Для того чтобы не допустить наклона кресла или зафиксировать угол

наклона сиденья, опустите рычаг вниз. Для отключения фиксации потяните рычаг вверх.

II. ПОДСКАЗКА: Если вы обнаружили, что угол наклона кресла остался

зафиксированным после применения рычага, наклоните сиденье вперед и назад, чтобы отключить фиксацию. B. Рычаг вертикальной регулировки

I. Для уменьшения высоты кресла потяните рычаг вверх, когда кресло находится

под нагрузкой. Для увеличения высоты кресла потяните рычаг вверх, предварительно встав с кресла. C. Регулятор жесткости качания

I. Вращайте этот регулятор для увеличения (+) или уменьшения (–)

II. ПОДСКАЗКА: Если кресло наклоняется слишком легко, вы можете увеличить

жесткость. И наоборот: если при использовании кресла вам слишком тяжело отклонять спинку назад— уменьшите жесткость. Руководство пользователя ПРЕДУПРЕЖДЕНИЕНеправильная эксплуатация может привести к повреждению кресла или стать причиной получения травмы. Используйте это кресло исключительно по назначению.

3. Регулируемые в четырех направлениях

подлокотники A. Кнопка сдвига назад или вперед B. Кнопка сдвига в стороны или к центру C. Язычок регулировки высоты D. Поворотный механизм

2. Рычаг наклона спинки

A. Потяните этот рычаг вверх, чтобы наклонить спинку кресла вперед или

B. ПРЕДУПРЕЖДЕНИЕ. Не давите на спинку кресла до того, как потянули рычаг наклона спинки. Резкое изменение веса может сделать кресло неустойчивым, что, в свою очередь, может привести к его повреждению и (или) стать причиной травмы.4847
