Produkttyp	Gaming-Stuhl
Marke	Corsair
Modell	T1 Race
Sitz- und Rückenmaterial	Polyurethan-Kunstleder
Struktur	Stahlrahmen
Basis	Stahlbasis mit 5 Rollen
Armlehnen	4D (höhen-, tiefen-, winkel- und rotationsverstellbar)
Neigungsmechanismus	Ja, mit Wippfunktion
Höhenverstellung	Pneumatikzylinder
Nackenkissen	Inklusive, höhenverstellbar
Lendenkissen	Inklusive, höhenverstellbar
Maximales unterstütztes Gewicht	120 kg (Schätzung)
Produktgewicht	Etwa 20 kg
Abmessungen (gesamt)	Höhe: 135 cm max, Breite: 70 cm, Tiefe: 55 cm (Schätzung)
Stromversorgung	Keine (manueller Stuhl)
Pflege und Reinigung	Mit einem feuchten Tuch reinigen; scheuernde Mittel vermeiden
Sicherheit	Zertifizierter Pneumatikzylinder; stabile Basis mit Rollen
Ersatzteile und Reparierbarkeit	Rollen, Zylinder, Armlehnen optional erhältlich
Garantie	2 Jahre (Herstellerstandard)

Häufig gestellte Fragen - T1 Race CORSAIR

Wie montiere ich die Rückenlehne auf dem Sitz?

Entfernen Sie die Schrauben der Rückenlehne mit einem Inbusschlüssel M8. Beginnen Sie auf der rechten Seite (Neigungsmechanismus), schrauben Sie die Bolzen fest, ohne sie vollständig anzuziehen, dann beide Seiten, bevor Sie sie festziehen.

Wie installiere ich den Pneumatikzylinder?

Setzen Sie den Zylinder in die Basis ein, platzieren Sie die Abdeckung (breite Öffnung nach unten), und entfernen Sie die rote Schutzabdeckung oben, um die Höhenverstellung zu ermöglichen.

Wie stelle ich die Sitzhöhe ein?

Verwenden Sie den Griff unter dem Sitz, um den Pneumatikzylinder zu aktivieren. Stellen Sie sicher, dass Sie die rote Kappe des Zylinders bei der Installation entfernt haben.

Wie stelle ich die 4D-Armlehnen ein?

Die Armlehnen können in Höhe, Tiefe, Winkel und Drehung verstellt werden, indem Sie die Tasten oder Hebel unter jeder Armlehne betätigen.

Wie installiere ich das Lendenkissen?

Führen Sie den unteren Gurt durch die Öffnung zwischen Kopfkissen und Rückenlehne und den oberen Gurt durch die Löcher auf Schulterhöhe. Befestigen Sie beide Gurte auf der Rückseite des Stuhls miteinander.

Wie installiere ich das Nackenkissen?

Sie können das Band über die Kopfstütze schieben, um es hoch zu platzieren, oder die Befestigungen in die Löcher auf Nackenhöhe einhaken, um es tief zu platzieren.

Welcher Rollentyp ist für den T1 Race geeignet?

Der Stuhl wird mit Rollen für harte Böden geliefert. Für Teppichboden können spezielle Rollen optional erworben werden.

Wie reinige ich das Kunstleder?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Keine scheuernden Mittel oder Lösungsmittel verwenden. Mit einem trockenen Tuch trocknen.

Was tun, wenn der Stuhl nicht in der hohen Position bleibt?

Überprüfen Sie, ob die rote Kappe des Zylinders entfernt wurde. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst, um einen Austausch des Zylinders zu veranlassen.

Wo finde ich Ersatzteile?

Teile wie Rollen, Zylinder und Armlehnen sind auf der Corsair-Website oder bei autorisierten Händlern erhältlich. Beachten Sie die Garantie.

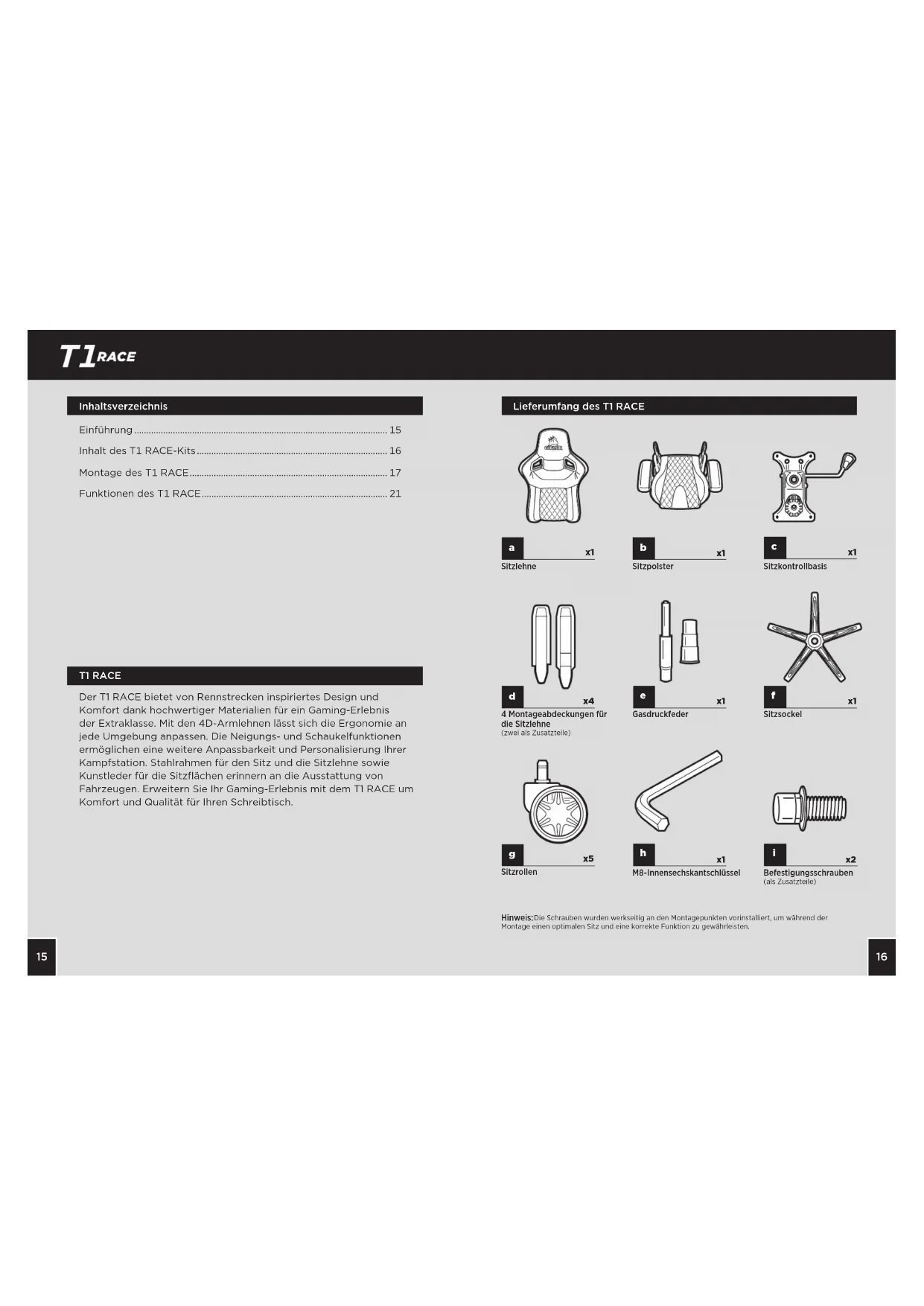

BEDIENUNGSANLEITUNG T1 Race CORSAIR

Einführung 15
Inhalt des T1 RACE-Kits 16
Montage des T1 RACE 17
Funktionen des T1 RACE 21

T1 RACE

Der T1 RACE bietet von Rennstrecken inspiriertes Design und Komfort dank hochwertiger Materialien für ein Gaming-Erlebnis der Extraklasse. Mit den 4D-Armlehnen lasst sich die Ergonomie an jeder Umgebung anpassen. Die Neigungs- und Schaukelfunktionen ermöglich eine weitere Anpassbarkeit und Personalisierung ihrer Kampfstation. Stahlrahen für den Sitz und die Sitzlehne sowie Kunstleder für die Sitzflächen erinnern an die Ausstattung von Fahrzeugen. Erweitern Sie Ihr Gaming-Erlebnis mit dem T1 RACE um Komfort und Qualität für ihren Schreibtisch.

Lieferumfang des T1 RACE

Sitzlehne

Sitzpolster

Sitzkontrollbasis

4 Montageabdeckungen für die Sitzehne

(zwoi als Zusatzteile)

Gasdruckfeder

Sitzsocket

Sitzrolen

M8-Innensechskantschlussel

Befestigungsschrauben
(alsZusatzteile)

Hinweis:Die Schrauben werden werkseit an den Montagopunktten vorstandiert, um während der Montage einen optimalen Sitz und eine korrekte Funktion zu gewährleisten.

T1RACE

Montageanweisungen fur den T1RACE

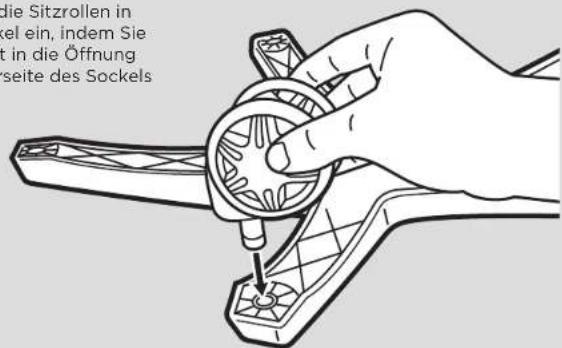

1. Setzen Sie die Sitzrollen in den Sitzsockel ein, indem Sie den Stift fest in die Öffnung an der Unterseite des Sockels drucken.

1. Legen Sie den montierten Sitzsockel beiseite.

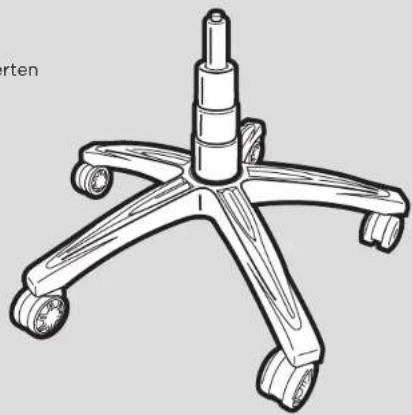

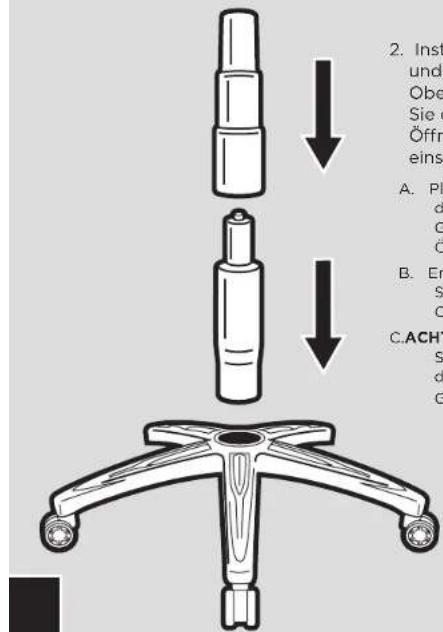

1. Installieren Sie die Gasdruckfeder und deren Abdeckung an der Oberseite des Sitzsockels, indem Sie das größere Ende in die Öffnung in der Mitte des Sockels einsetzen

A. Platzieren Sie die Abdeckung der Gasdruckfeder so über der Gasdruckfeder, dass die größere Öffnung nach unter zeigt.
B. Entfernen Sie die rote Schutzabdeckung von der Oberseite der Gasdruckfeder.

C.ACHTUNG: Die Einstellung der Sitzhöhe ist erst möglich, wenn die rote Schutzabdeckung von der Gasdruckfeder entfern wurde.

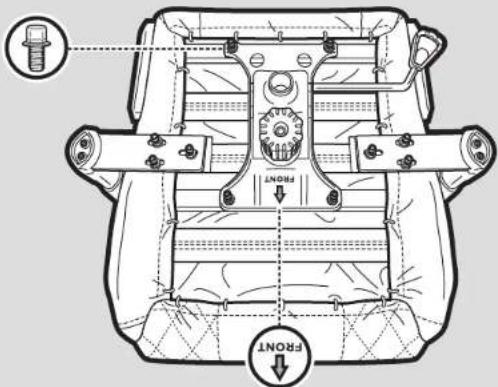

1. Montieren Sie den Sitz.

A. Entfernen Sie die vier Schrauben an der Unterseite des Sitzpolders mithilfe des beiliegenden M8-Innenechskantischlusses.
B. Ein Pfeil an der Kontrollbasis verweist auf die „Front“ der Einheit, die so installmentiert werden muss, dass sie zur Vorderseite des Stuhls zeitgt.
C. Befestigen Sichte mithilfe der vier Schrauben an der Untersalte des Sitzpolsters die Sitzkontrollbasis am Sitzpolor.

T1Race

5. Montieren Sie die Sitzlehne.

A. Entfernen Sie die Schrauben an der Sitzlehne mithilfe des beiliegenden M8-Innensechskantschlüssels.
B. TIPP: Beginnen Sie an der rechten Seite des Stuhls mit dem Neigungsmechanismus. Es ist einfacher, auf dieser Seite zu beginnen, da der Montagepunkt hier fixiert ist. Ziehen Sie die Schrauben erst fest an, wenn Sie beide Seiten (alle vier Schrauben) an der Sitzlehne befestigt haben.
C. Befestigen Sie mithilfe der Schrauben von der Sitzlehne das Sitzpolster an der Sitzlehne.

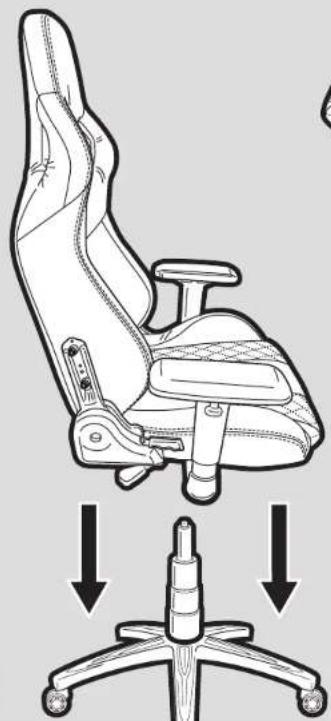

1. Setzen Sie den Sitz auf den Sitzssocket, indem sie den Zylinder der Gasdruckfeder in die mittlere Öffnung der Sitzkontrollbasis einseten.
   A. Der Sitz wird in der korrekten Position einrasten. Bevor Sie den Stuhl verwenden, drücken Sie den Sitz fest nach unten, um sicherzustellen, dass er in der korrekten Position eingerastet ist

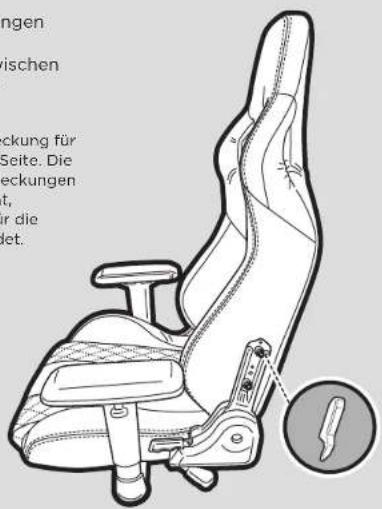

2. Lassen Sie die Abdeckungen der Sitzlehne an den Befestigungspunkten zwischen dem Sitzpolster und der Sitzlehne einrasten.
   A. Es gibt jeweils eine Abdeckung für die rechte und die linke Seite. Die größere der beiden Abdeckungen ist für die Seite bestimmt, auf der sich der Hebel für die Neigungsfungtion befindet.

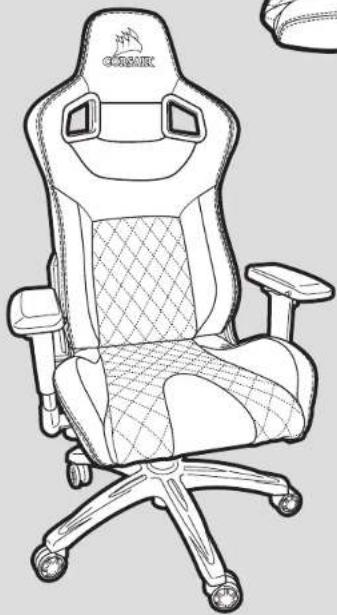

8. GenieBen Sie ihren neuen T1 RACE-Gamingstuhl!

T1Race

Funktionsmerkmale

1. Befestigen Sie das Nackenkissen

A. Das Nackenkissen besitzt einen Einrastmechanismus, mit dem Sie es auf zwei verschiedene Arten befestigen konnen. Um das Nackenkissen hohen zu positionieren, schiben Sie das Band über die Obersalte der Kopfstütze. Um es tiefer zu positionieren, befestigen Sie das Kissen über die Offnungen im Nackenbereich des Stuhls.

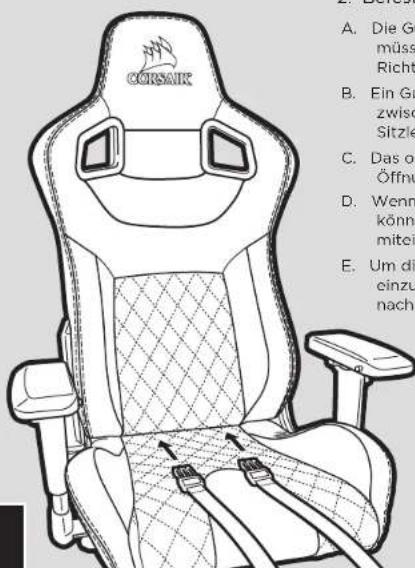

1. Befestigen Sie die Lordosenstütze

A. Die Gurte für die Lordensstütze müssen in zwei verschiedene Richtungen weisen.
B. Ein Gurt verläuft durch die Öffnung zwischen dem Sitzpolster und der Sitzlehne.
C. Das obere Ende wird durch die Öffenkungen im Schulterbereich geführt.
D. Wenn beige Gurte angebracht wurden, konnen sie an der Rückseite des Stuhls mitinander verbunden werden.
E. Um die Höhe der Lordosenstütze einzustellen, schieben Sie sie einzah nach ober oder unter
